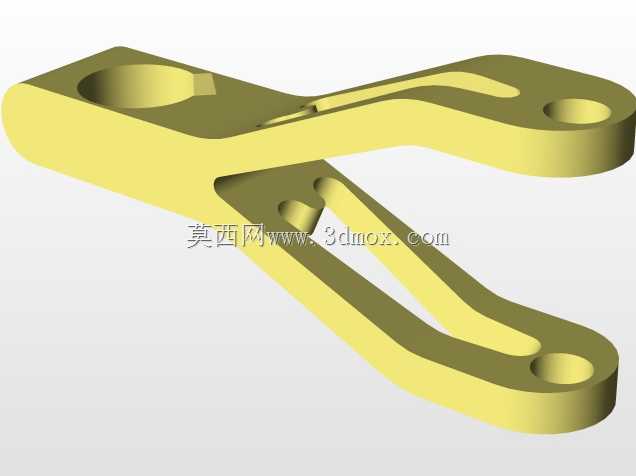

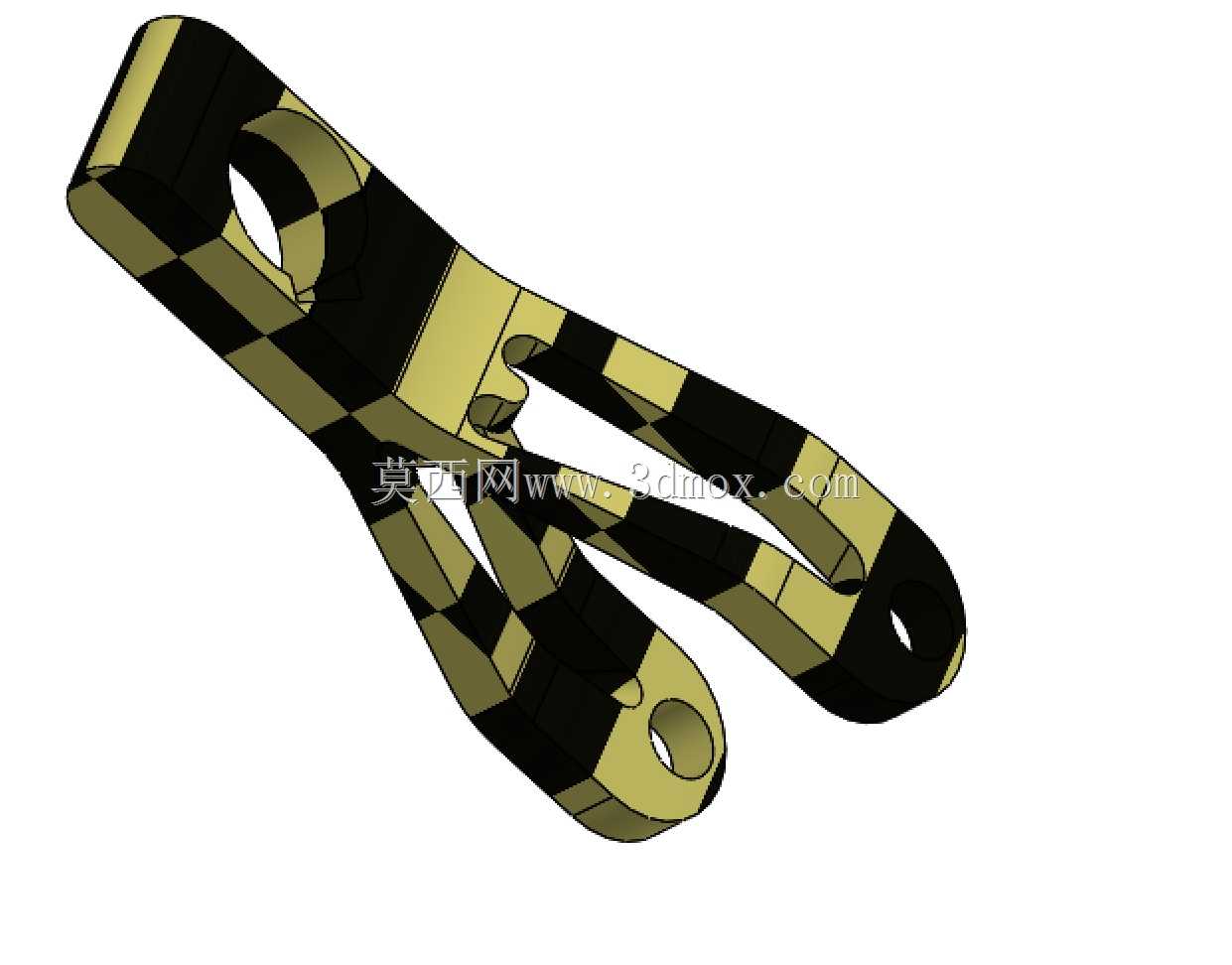

轻量化分叉式Y形连接构件结构设计

这类Y形分叉连接构件，在多连杆联动机构、轻型工装夹具、户外折叠装备、小型无人机机架连接场景中应用十分广泛，核心作用是实现单输入端到双输出端的载荷分流，同时在有限安装空间内完成多部件的铰接固定，避免传统直连结构带来的布局干涉问题。从实际使用场景来看，这类构件常被用在需要同时传递两个方向铰接载荷的位置，比如折叠工具的开合联动部位、小型代步设备的悬架连接点、自动化设备的轻载拨叉联动端，相比一体式铸造的分叉件，这种镂空式设计在保证结构强度的前提下，能大幅降低构件自身重量，减少运动过程中的惯性负载，提升机构响应速度。

设计过程中首先要明确安装边界条件：构件主连接端的单孔用于和主固定轴铰接，两个分叉端的孔位分别对接两个独立的运动连杆，三个孔位的中心距需要匹配对应机构的运动行程，避免连杆摆动过程中出现卡滞。初始设计阶段容易出现的孔位同轴度偏差、分叉臂受力不均问题，可以在建模阶段通过参数化调整孔位坐标、缩放臂厚尺寸来修正，不需要重新绘制整体轮廓。外形上采用的流线型过渡设计，不是单纯为了美观，而是为了减少应力集中——传统直角过渡的分叉件在交变载荷下，转角位置很容易出现应力集中导致的断裂，大圆弧过渡能让载荷沿着臂身均匀传递，配合臂身的镂空减重槽，在去除冗余材料的同时，还能顺着载荷传递路径保留加强筋结构，不会因为镂空降低整体抗扭、抗弯强度。

安装适配方面，构件的整体厚度需要匹配对应铰接位置的轴套宽度，三个孔位的内径公差可以根据实际使用的销轴尺寸调整，如果是用于频繁摆动的运动场景，孔位位置可以预留衬套安装余量，后期加装铜衬套就能提升耐磨性能，不需要更换整个构件。设计时特意将两个分叉臂的开合角度控制在合理区间，既保证两个输出端的运动轨迹不会互相干涉，也避免分叉角度过大导致臂身承受额外的侧向弯矩，实际测试中，这种结构在承受额定静载荷时，臂身变形量远小于同重量的直板连接结构，在轻载高频运动的机构中适配性极强。针对初始设计中存在的孔位对齐偏差、V形分叉处的应力缺陷，建模时保留了全参数化的尺寸驱动接口，使用者可以根据自身设备的安装空间、载荷大小，直接调整臂长、孔距、壁厚参数，快速适配不同的使用场景，不需要从零开始重构模型。
