Pro360数显角度测量量具结构设计

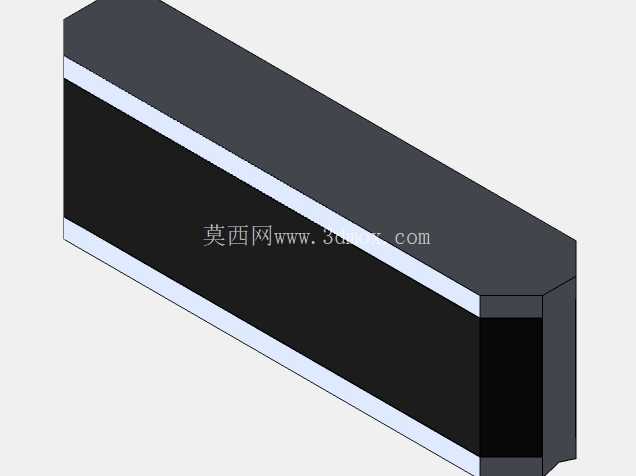

　　主体的外壳采用高强度工程塑料搭配局部金属嵌件的结构，握持区域做了微弧收边处理，长时间手持测量不会硌手，同时外壳的接缝处做了错位挡边设计，能阻挡加工现场的切削液、金属碎屑进入壳体内部，避免电路模块出现短路或者卡滞问题。从功能设计逻辑上看，这款量角器没有设置多余的复杂按键，仅保留了清零、单位切换、数值保持三个核心操作按键，按键的触发力度设置在1.5N左右，戴劳保手套操作时也能准确触发，不会出现误触或者按不动的情况。显示区域采用长条形高对比度液晶屏，屏幕的安装角度做了5度的仰角倾斜，手持测量时视线刚好能垂直对准屏幕，不需要刻意歪头调整视角就能清晰读取数值，屏幕表面覆盖了一层防刮花的亚克力保护层，避免日常使用中被金属工件边角刮花影响读数。在机械加工现场的角度校验、模具装配的贴合度检测、钣金折弯后的角度复核、工装夹具调平找正这类场景里，手持数显角度量具的使用频率远高于固定式角度检测设备，毕竟这类场景不需要搭建复杂的测量台架，随手拿起就能完成读数，对作业效率的提升非常明显。这款数显量角器的整体结构采用长条形一体化主体设计，主体的测量基准面做了全长度的平直度处理，整个基准边的直线度公差控制在0.02mm每米范围内，保证靠向被测面时不会因为基准面翘曲出现测量误差。

　　在测量量程的设计上，这款量角器支持0到360度的全角度测量，测量分辨率能达到0.05度，完全能满足普通机加工、模具装配、钣金加工的精度要求，不需要额外搭配其他角度量具就能完成大部分现场测量作业。设备的内部传感模块采用电容式倾角传感单元，传感模块的安装位置做了专门的减震结构，在壳体和传感模块之间填充了软质减震胶垫，即使不小心把量具掉落在水泥地面上，传感模块也不会因为冲击力出现偏移，能长期保持测量精度的稳定性。从安装边界和尺寸适配的角度看，这款量角器的主体厚度控制在16mm，宽度28mm，整体长度150mm，能轻松伸进宽度20mm以上的狭窄缝隙里完成内角度测量，比如模具滑块的配合斜面、钣金折弯件的内侧夹角这类普通角度尺不好伸入的位置，都能顺利完成测量作业。量角器的两个测量端面都做了倒角处理，靠向被测面时不会因为端面的毛刺刮伤工件表面，也能避免自身端面的磕碰损伤影响基准面精度。

　　在实际使用场景中，这款量角器除了能完成静态的角度测量，还能在设备安装调平的时候作为水平仪使用，切换到角度相对测量模式后，可以把任意角度作为基准零点，测量两个相邻面的相对夹角，比如在装配流水线的导轨调平、焊接工装的角度定位、木工开料的角度校准这类作业中，都能直接使用，不需要额外准备水平仪或者角度规。设备的供电采用通用的纽扣电池供电，电池仓设置在设备的尾部，仓盖采用滑扣式设计，不需要借助螺丝刀等工具就能打开更换电池，适合在没有工具的现场快速更换电池，不会因为电池没电耽误作业进度。电池仓的周边做了一圈密封胶圈，能防止飞溅的切削液或者灰尘进入电池仓造成电池接触不良。

　　从结构设计的细节上看，量角器的主体内部做了纵横交错的加强筋结构，在保证整体结构强度的前提下尽可能降低设备自重，整机重量控制在120g左右，长时间单手握持测量也不会出现手臂酸胀的问题。加强筋的排布特意避开了内部电路和传感模块的安装位置，不会对电子元件造成挤压，同时也能让外壳的受力更加均匀，即使受到侧向的挤压力也不会出现壳体变形的问题。在测量基准面的加工工艺上，金属基准嵌件采用磨削加工后再做表面氧化处理，既保证了基准面的平整度，又能防止日常使用中出现锈蚀，延长量具的使用寿命。基准嵌件和塑料外壳之间采用注塑包胶的方式连接，连接位置没有突出的接缝，不会在靠向被测面时出现间隙影响测量精度。
