惯性滚动尺IR-2绘图测量工具结构

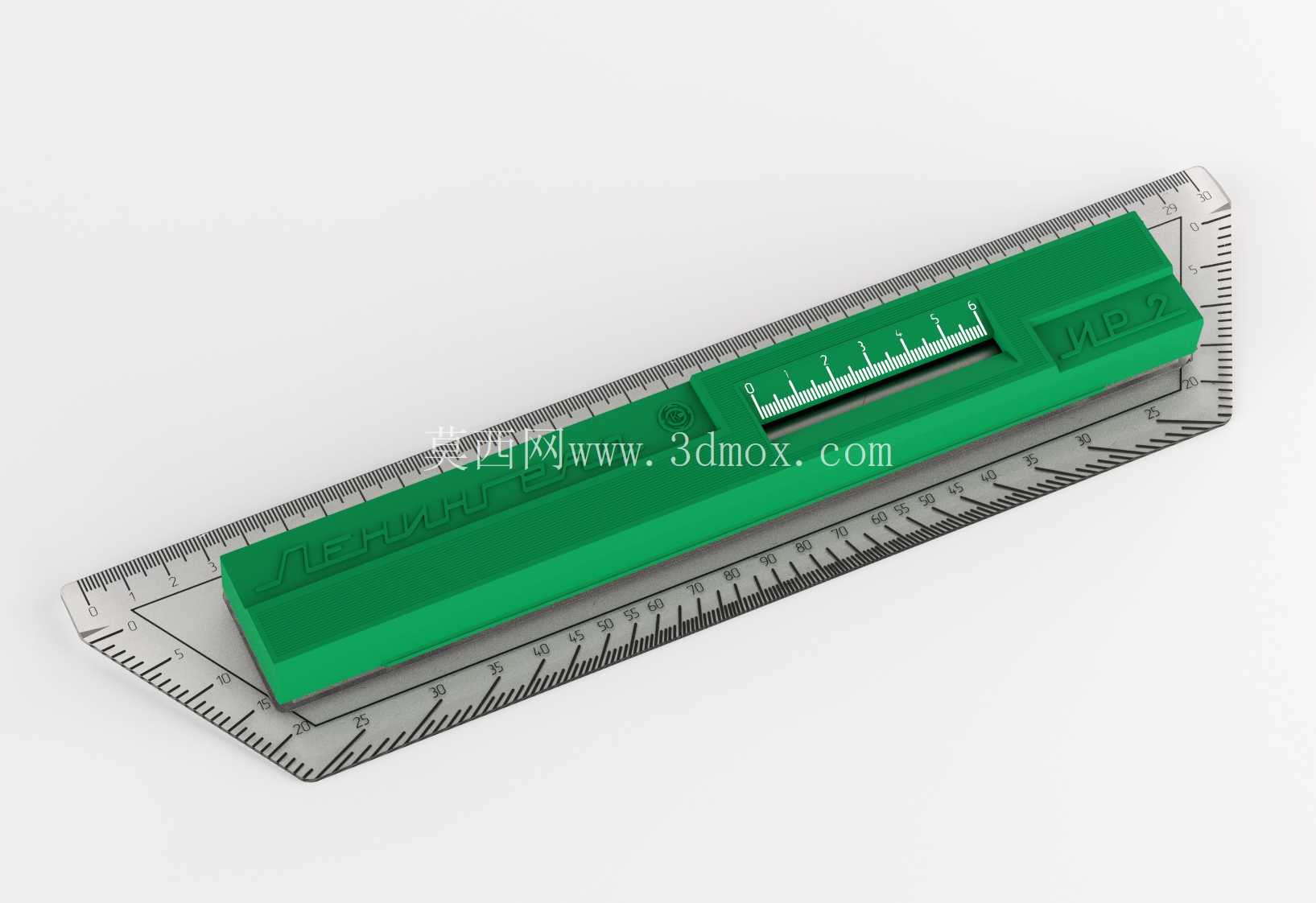

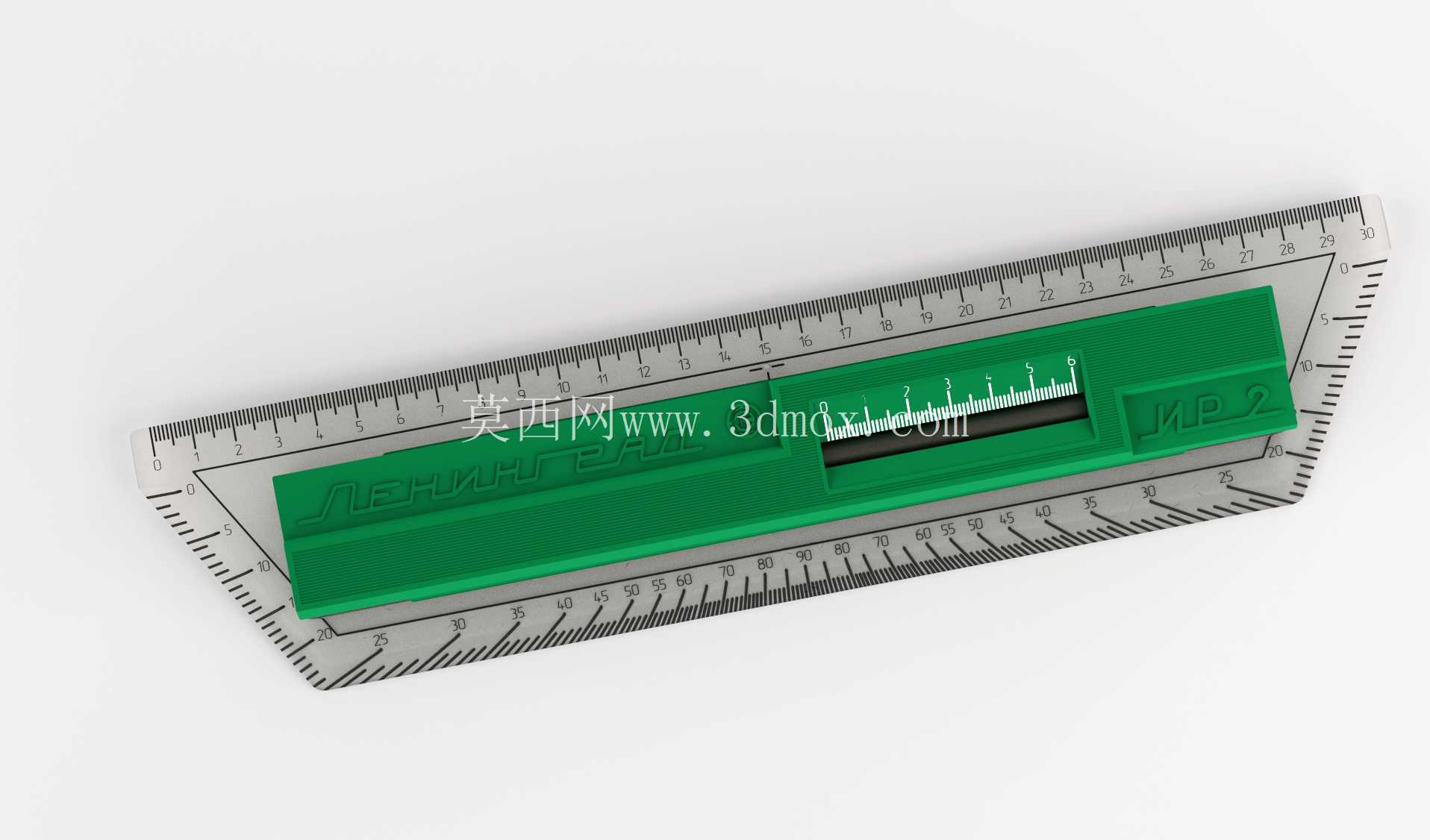

　　在机械制图、工程绘图、钣金放样、建筑平面标注这类需要频繁绘制等距平行线、特定角度辅助线的作业场景里，传统直尺配合三角板的组合往往需要反复对齐基准、挪动靠具，效率低且容易因多次挪动产生累积误差，惯性滚动尺就是针对这类痛点开发的专用绘图测量工具。这款惯性滚动尺的核心功能围绕平行线条绘制、角度辅助标注、等距间隔划线三类核心绘图需求设计，主体结构分为透明标尺基体与绿色惯性滑动组件两部分，透明标尺基体采用直角三角尺的基础轮廓，斜边带有公制毫米刻度，分度值为1mm，直角边集成了角度刻度，分度值为1°，可以直接完成0-90°范围内的角度划线辅助，不需要额外搭配量角器。

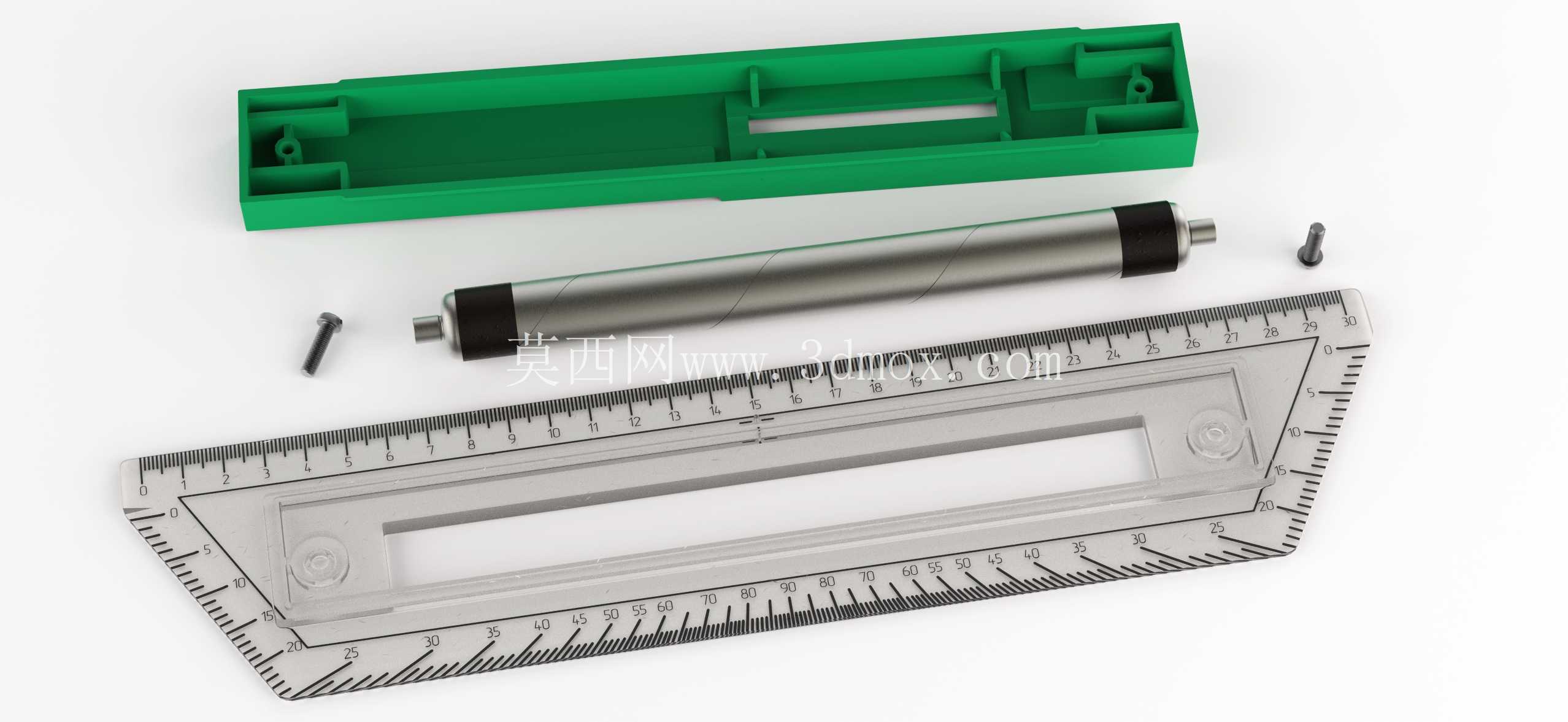

　　绿色的惯性滑动组件内嵌在标尺基体的直边导向槽内，组件自身带有一段独立的毫米刻度，配合底部的滚轮结构，可以沿着导向槽做无卡顿的惯性滑动，滑动过程中组件与标尺基面保持垂直，不需要额外校准就能保证划出的线条与基准边平行。从设计思路上看，这款滚动尺没有采用复杂的锁止结构，而是依靠滚轮的阻尼与惯性滑动特性实现快速定位：当需要绘制等距平行线时，只需要将标尺的基准边对齐图纸上的基准线，把滑动组件的标记端对齐起始刻度，推动滑动组件依靠惯性滑动到目标间隔位置，笔尖靠在滑动组件的端边就能直接划出平行线条，整个过程不需要挪动标尺本体，避免了多次挪动标尺带来的基准偏移问题。

　　在角度划线场景下，将标尺的直角顶点对齐待标注的角点，直角边对齐基准边，直接沿着斜边对应的角度刻度位置就能划出对应角度的辅助线，相比传统的“直尺+量角器”两次对齐的操作，减少了一次基准校准步骤，能有效降低角度标注的人为误差。外形尺寸上，这款滚动尺的有效测量长度覆盖300mm量程，整体厚度控制在5mm以内，握持边缘做了圆弧过渡，长时间绘图握持不会产生硌手的问题，底部的滚轮突出基面0.2mm，既保证滑动时不会与纸面产生过大摩擦，又不会因为滚轮突出过多导致标尺放置不稳，滑动组件的行程覆盖整个标尺的有效刻度范围，最小划线间隔可以控制在1mm，完全满足机械制图、工程绘图的线条间隔精度要求。

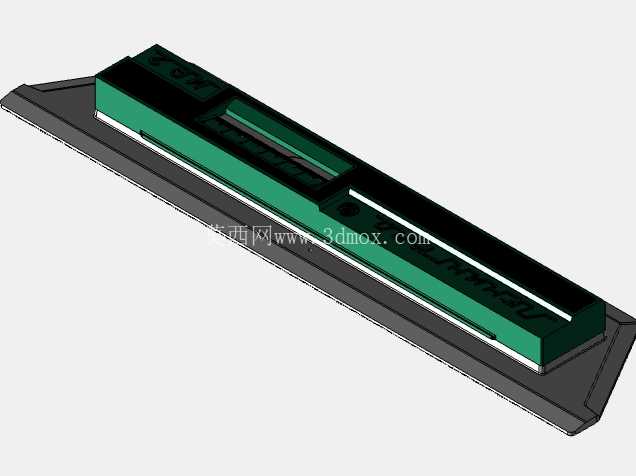

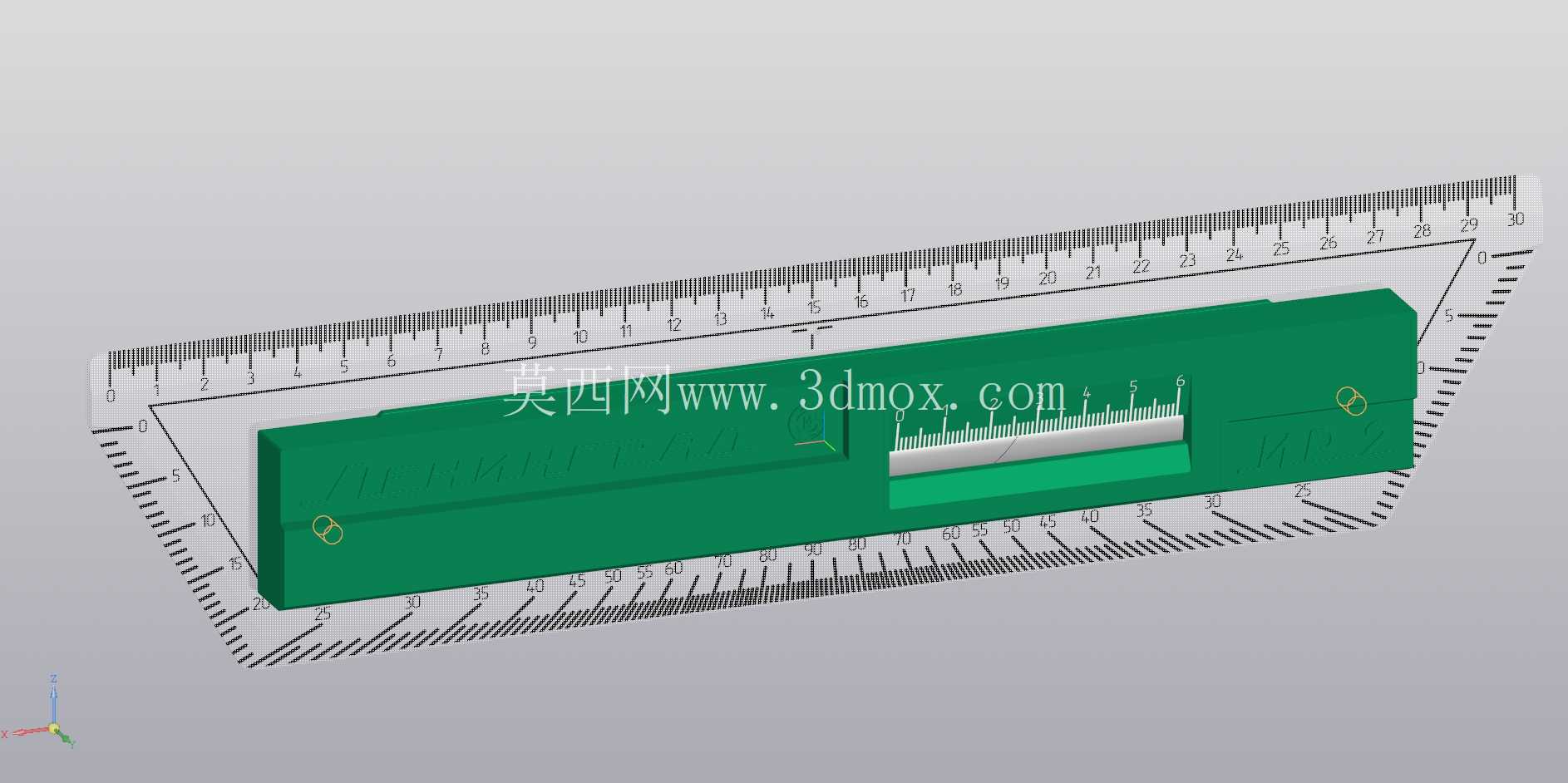

　　实际使用过程中需要注意，滑动组件的移动需要保持平稳，施加在组件上的压力不宜过大，避免滚轮受压变形导致滑动卡顿或者划线偏移，日常存放时要避免与尖锐工具混放，防止标尺表面的刻度被刮花、导向槽进入杂物影响滑动顺畅度。在钣金放样作业中，这款滚动尺可以快速完成排料线的等距绘制，不需要反复挪动靠尺，单张板材的排料划线效率相比传统工具能提升40%以上；在学生制图、手工模型制作场景下，集成了角度、直线、平行划线功能的一体化设计，也能减少绘图工具的携带数量，不需要同时准备直尺、三角板、量角器多件工具就能完成大部分基础绘图操作。从结构建模的角度看，这款产品的建模重点在于导向槽与滑动组件的配合公差控制，导向槽的宽度公差需要控制在0.05mm以内，才能保证滑动组件既不会出现旷量晃动，也不会因为公差过小导致滑动卡滞，滚轮的同轴度公差需要控制在0.02mm以内，保证滑动过程中组件不会出现偏斜，确保划出的平行线保持平直。标尺本体的刻度采用蚀刻工艺制作的话，建模时需要将刻度线做0.1mm的凹陷处理，避免印刷刻度长期使用后磨损脱落，滑动组件表面的防滑纹理做0.3mm的凸起处理，增加手指推动时的摩擦力，便于精准控制滑动距离。
