科幻影视载具B翼与X翼战机造型设计

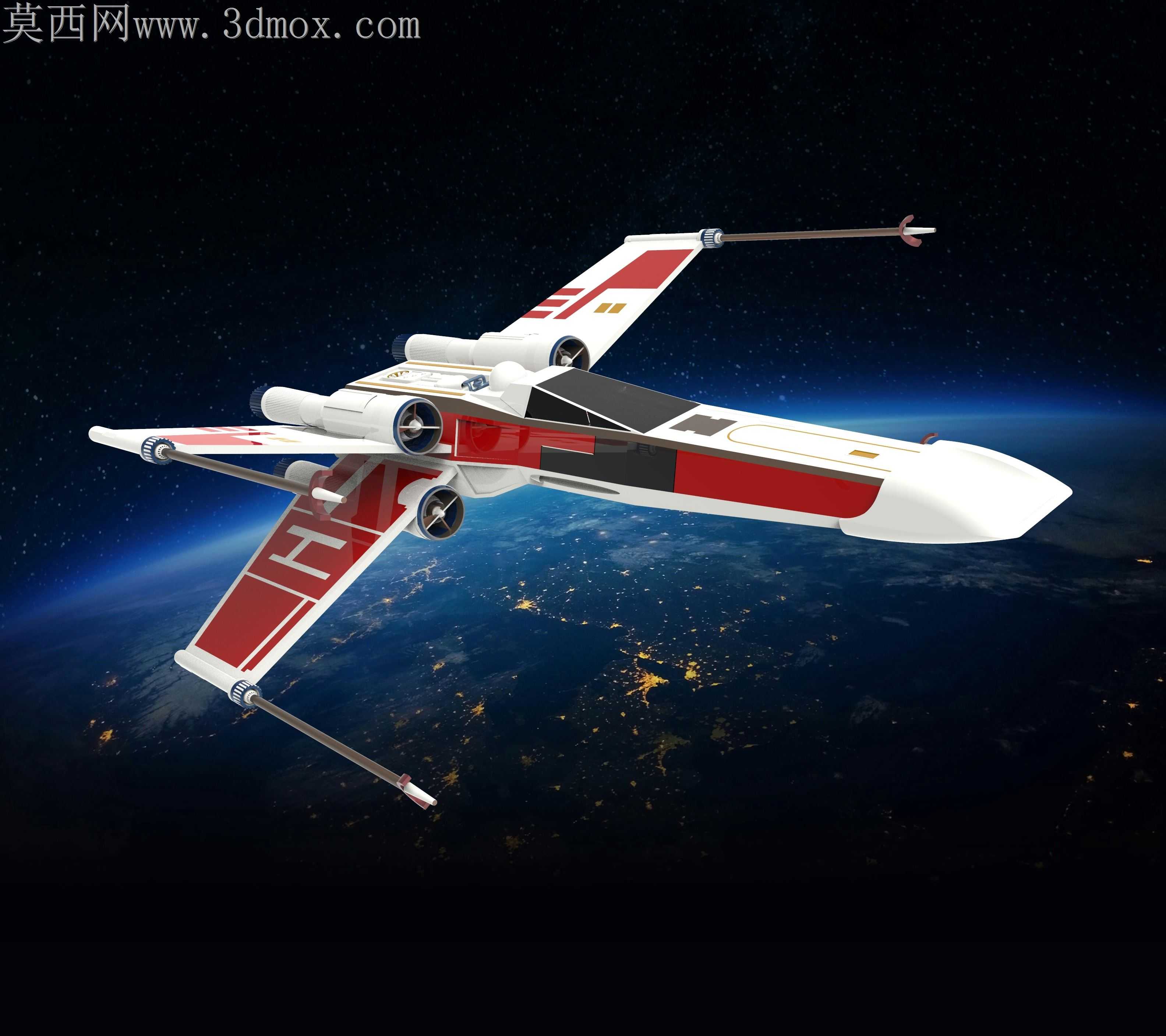

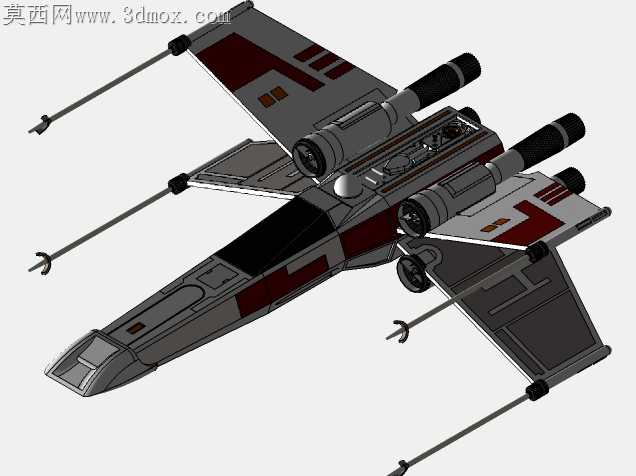

科幻载具的曲面设计最容易陷入“只追求视觉冲击力忽略结构合理性”的误区，这两款战机的曲面处理全程围绕“视觉辨识度与结构落地性平衡”展开，没有为了夸张造型牺牲曲面的可加工冗余。X翼战机的主机身曲面采用多段G2连续拼接，从机头锥到座舱盖再到机身中段的过渡面，每一段曲率都经过反复调试，既保留了原作里锐利的进攻感，又避免了曲面曲率突变导致的加工应力集中——如果直接照搬影视设定里的尖锐折角，不管是做3D打印手板还是后续开模做缩比模型，折角位置都会出现填充不均、脱模拉伤的问题，调整后的曲面在折角处预留了0.15mm的圆角过渡，肉眼几乎看不出弧度变化，却能让加工时的走刀路径更顺滑，不会出现刀具震颤留下的刀纹。

翼面的分块曲面没有做一体化整面设计，而是把四片机翼拆成独立的曲面组，每片机翼和机身连接的位置做了内嵌式的接合面，曲面衔接处的公差控制在0.08mm以内，既保证拼接后没有明显缝隙，又能让翼面实现小角度的姿态调整，还原原作里翼面展开作战的状态。机身上的红白色块涂装分界处，曲面特意做了极浅的下沉台阶，深度刚好能容纳水贴或者喷漆 masking 的定位边，不用额外做定位标记就能保证涂装边界整齐，不会出现漆层溢出的毛边。

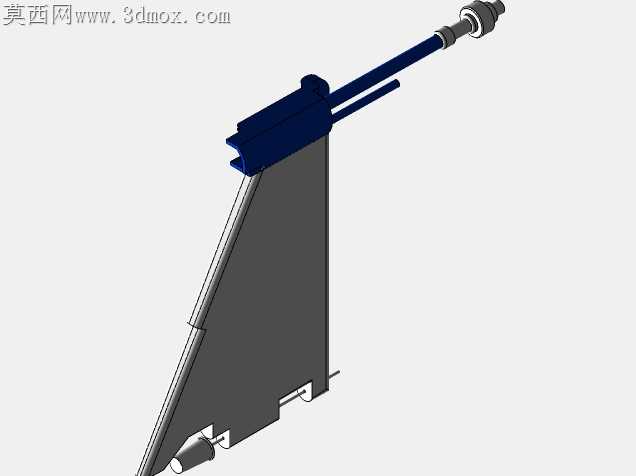

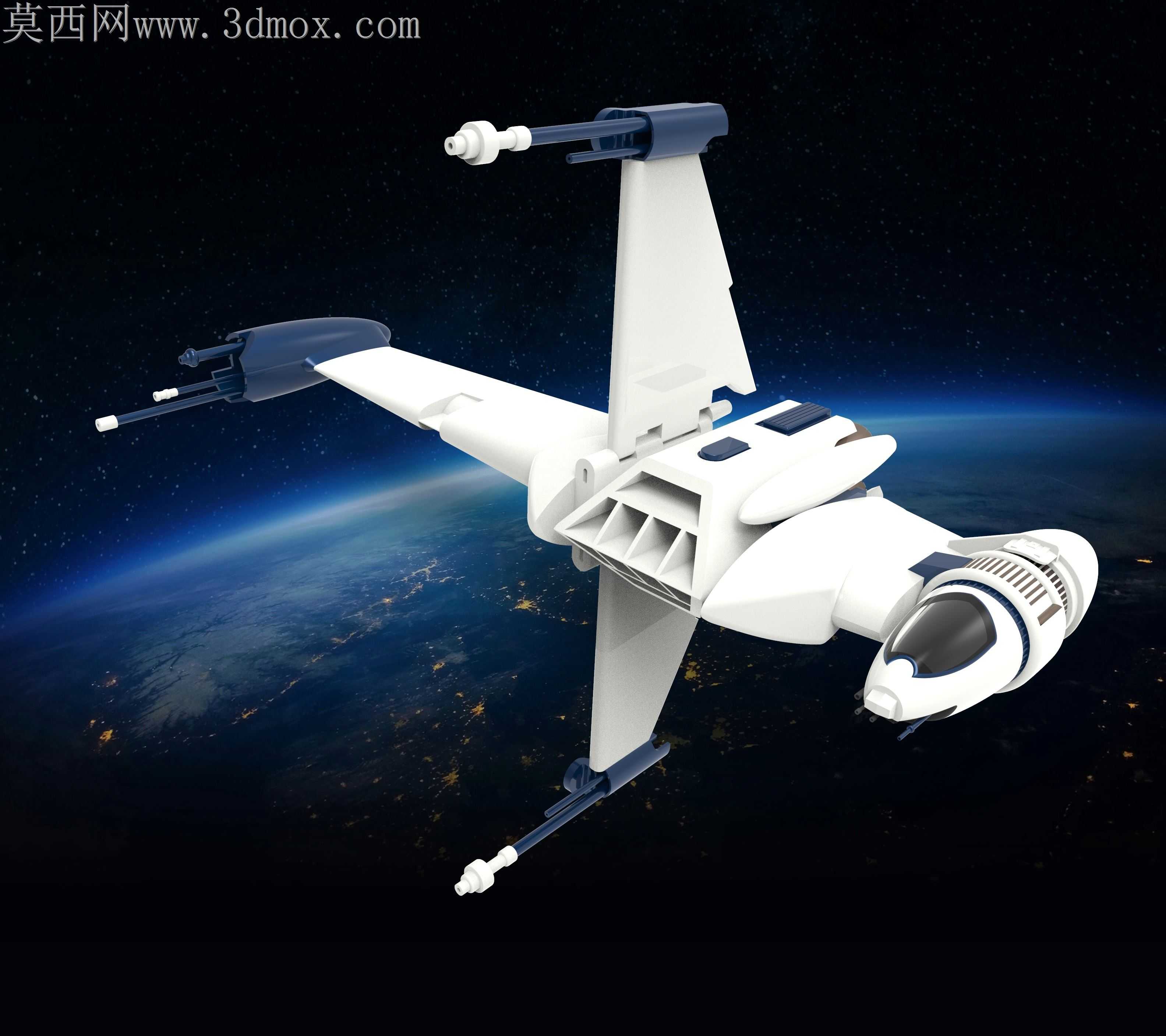

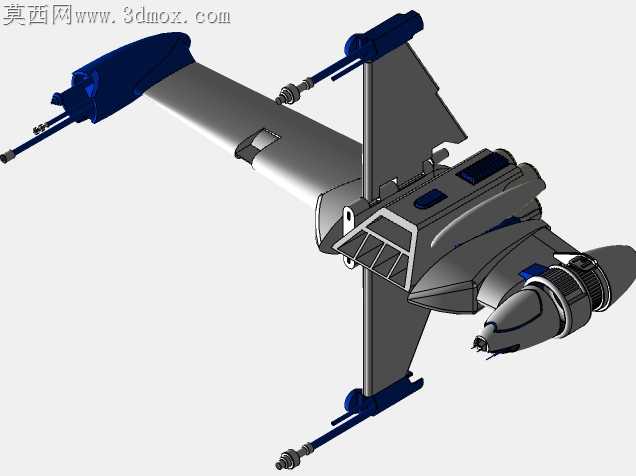

B翼战机的曲面处理更侧重不对称造型的重心平衡，这款战机的机身是纵向长轴布局，侧翼和机头、尾翼的曲面曲率做了配重式调整，侧翼的曲面厚度从根部到尖端逐渐收薄，尾翼的曲面则做了轻微的内凹弧度，抵消长机身带来的视觉头重脚轻感，就算是静态摆放也能呈现出稳定的悬浮感。机身侧面的引擎舱曲面没有做光滑的整圆弧面，而是加了三段细微的散热筋曲面凸起，这些凸起既还原了设定里的机械细节，又能在做树脂打印时增加曲面的支撑附着力，避免打印时引擎舱位置因为悬空面积过大出现下垂变形。

两款战机的座舱盖曲面都采用了类亚克力材质的曲率设计，曲面的透光率模拟参数调整到和真实航空亚克力接近的数值，曲面弧度没有做过度的外凸，避免渲染时出现大面积的反光死白，同时曲面内侧预留了0.2mm的间隙，刚好能容纳内部的座舱细节零件，不会出现装配时零件顶到座舱盖导致的合模缝错位。机身上的武器挂架、传感器探头这些小零件的曲面，都和主曲面做了法向对齐，不管是粘接装配还是做卡扣连接，都能保证小零件的安装角度和机身曲面垂直，不会出现装歪后视觉上的违和感。
