工业级焊接式楼梯防护支撑构件设计

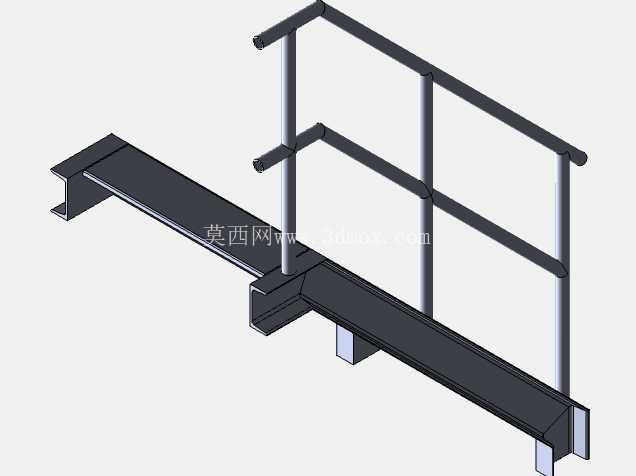

　　这套焊接楼梯支撑结构，主要应用在工业厂房操作平台、设备检修登高梯、户外钢结构消防梯这类场景中，作为梯段与防护栏一体化的承重传力构件，承担梯段竖向荷载传递、侧向防护限位、扶手受力传导的多重作用，区别于民用家装楼梯的装饰性设计，所有构件选型均围绕工业场景下的重载、耐候、易安装维护需求展开。从结构受力逻辑来看，主承重梁采用热轧槽钢作为梯段主梁，槽钢的截面特性刚好适配梯段的受弯工况，腹板垂直于梯段倾斜面布置，上翼缘直接承托踏步板的安装基面，下翼缘作为与平台梁、地面预埋件的焊接连接面，无需额外做复杂的节点转接，现场安装时仅需将主梁端部与预埋钢板满焊即可完成梯段主体固定，能大幅缩短现场施工的焊接作业量。

　　扶手部分采用双层横杆设计，上层横杆高度匹配工业防护栏杆的安全高度要求，作为人员上下时的主要扶握受力件，下层横杆设置在梯段与扶手之间的空档位置，防止工具、小零件从梯段侧边掉落，也能避免人员脚部意外滑出梯段范围，所有横杆与竖向立杆之间均采用角焊缝围焊，焊缝高度根据杆件壁厚匹配，避免出现应力集中导致的焊缝开裂问题。设计阶段优先考虑了安装边界的适配性，主梁两端的连接端板预留了足够的焊接操作空间，即使现场预埋件存在±10mm以内的位置偏差，也可以通过调整端板的焊接位置完成适配，不需要在现场对主梁进行二次切割修改；立杆与主梁的连接位置设置在槽钢上翼缘的顶面，避开了槽钢腹板的应力集中区域，焊接时不会破坏主梁的腹板受力截面，同时立杆底部设置了小尺寸的加强肋板，能承受人员倚靠扶手时产生的侧向推力，避免立杆受侧向力出现根部弯折。

　　从构件的加工工艺角度，所有杆件均采用常规型材下料，不需要定制特殊截面的材料，下料时仅需按照梯段的倾斜角度切割杆件端部的相贯面，普通的砂轮切割机、相贯线切割机都能完成加工，不需要专用的成型模具，适合小批量定制化的钢梯项目使用。踏步部分的安装基面直接在槽钢上翼缘预留，后期可以根据使用场景选择花纹钢板、格栅板、防滑条等不同的踏步面层，不管是室内干燥环境还是户外潮湿多油的检修场景，都能通过更换踏步面层满足防滑要求，不需要改动主体支撑结构。

　　在节点处理上，所有焊接位置均预留了焊后打磨的操作空间，避免出现焊缝死角无法做防腐处理的问题，构件完成焊接后可以整体做镀锌或者喷塑防腐，适配户外、化工车间这类腐蚀环境的使用需求，扶手的横杆端部做了封闭处理，避免雨水、粉尘进入管材内部造成内部锈蚀，延长构件的整体使用寿命。这套结构的传力路径非常清晰，人员行走的竖向荷载通过踏步板传递到两侧槽钢主梁，再通过主梁端部的焊缝传递到上下两端的平台结构或地面基础；扶手承受的侧向推力通过立杆传递到主梁上翼缘，再整合到竖向荷载的传力路径中，没有多余的传力环节，每个构件都承担明确的受力作用，不存在冗余的装饰性构件，整体用钢量控制在合理范围内，同时满足结构安全的冗余度要求。针对现场安装的常见问题，设计时将所有构件的连接节点都设置在便于操作的位置，没有仰焊位置的焊缝，现场焊接作业时工人可以采用平焊位置完成所有连接工作，既能保证焊接质量，也能降低现场施工的安全风险，构件拆分后的单块重量都控制在人工可搬运的范围内，不需要动用大型吊装设备就能完成安装，适合空间狭窄、吊装设备无法进入的改造项目使用。
