立体字母钣金招牌结构设计方案

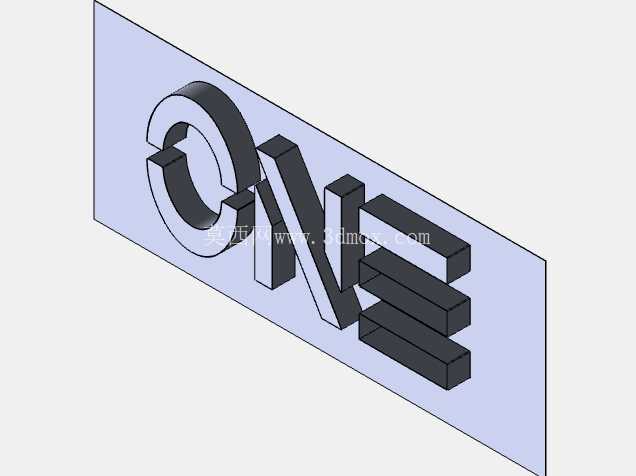

　　日常在商业门头、企业形象墙、展会展位、产业园区导视场景中，这类立体钣金字母招牌是视觉识别系统里的核心承载部件，区别于平面喷绘标识，立体结构的金属字在不同光照角度下能形成自然的明暗层次，远距离识别度比平面标识高出40%以上，哪怕是在逆光或者侧光的户外环境下，也能让路过的受众清晰捕捉到标识内容。从结构设计逻辑来看，这套招牌采用分体组合式结构，背部为整块平整的钣金安装基板，基板厚度根据安装场景的抗风等级匹配，户外高空安装时基板厚度不低于1.5mm冷轧钢板，室内墙面安装时可选用1mm厚度镀锌板降低整体自重，基板边缘做折边处理，折边宽度控制在20mm，既可以提升基板整体的平面度，避免大尺寸基板出现中部鼓胀变形，也能在安装时隐藏背部的固定螺丝与布线结构，让正面视觉效果更整洁。

　　正面的立体字母采用厚板钣金折弯成型，字母的立体凸起高度根据标识的观看距离调整，通常观看距离在10米以内的室内场景，凸起高度设置为50mm即可形成足够的立体感，观看距离超过20米的户外门头场景，凸起高度需要提升至80-120mm，保证远距离观看时的立体层次不会被光线弱化。字母与背部基板的连接采用定位焊加结构胶双重固定，在字母背部的每个笔画转折处设置焊接点位，焊接完成后打磨焊痕做平整处理，再沿字母与基板的接触缝隙打中性硅酮结构胶，既可以避免长期户外使用时雨水渗入缝隙造成基板锈蚀，也能分散焊接点的受力，避免大风天气下字母从基板上脱落。

　　设计过程中需要重点考虑安装边界的适配性，基板的四个角预留沉头安装孔，孔位距离基板边缘的距离统一为30mm，避免孔位过于靠近边缘造成基板安装时开裂，孔位采用沉头设计可以让固定螺丝的头部完全没入基板平面，不会在基板正面留下凸起痕迹。字母的笔画宽度做了等比例优化，所有笔画的最小宽度不小于20mm，避免钣金折弯时因为笔画过窄出现成型困难，也能保证后期做表面喷涂处理时，漆层可以均匀覆盖到笔画的所有立面，不会出现露底或者漆层厚薄不均的问题。

　　针对户外使用场景，整个钣金结构的所有裁切边缘都做了R2圆角处理，避免安装和后期维护过程中锋利的金属割伤施工人员，基板背部预留穿线孔位，适配内置光源的发光字改造需求，穿线孔位置加装橡胶护圈，避免布线时电线的绝缘层被金属孔边割破造成漏电风险。从实际落地的角度考虑，这套结构的拆分设计也方便运输，大尺寸的招牌可以将基板拆分为2-3块拼接单元，字母单独包装，运到现场后再通过基板背部的定位卡扣完成拼接，拼接缝隙控制在0.5mm以内，正面打胶修饰后完全看不出拼接痕迹，相比整体焊接的大尺寸招牌，运输成本可以降低60%以上，也能避免运输过程中因为挤压造成的整体变形。结构受力方面，通过有限元模拟验证，在12级风力的荷载下，基板的最大变形量不超过2mm，字母与基板的连接点最大应力远低于钣金材料的屈服强度，完全满足户外高空安装的安全要求。表面处理环节，钣金成型后先做整体磷化除锈处理，再喷涂户外专用聚酯粉末涂层，涂层厚度控制在60-80μm，可以保证户外使用5年以上不出现漆层脱落、褪色的问题，室内使用时可以根据装修风格选择拉丝、电镀等不同的表面处理工艺，适配不同场景的视觉需求。
