带流场仿真分析的截止阀结构设计

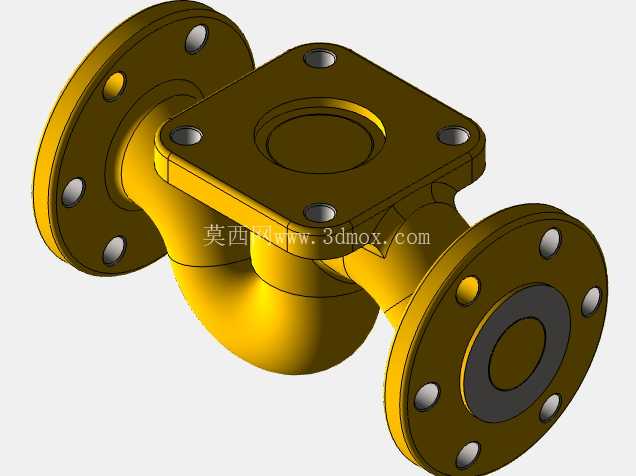

　　在工业管路系统的流体控制环节，截止阀是承担截断、调节介质流量的核心承压部件，广泛应用在石化输送、市政给排水、暖通循环、工艺流体管路等场景中，不同工况下的介质压力、流速、流向变化，都会直接影响阀件的使用寿命与管路系统的运行稳定性。这款截止阀的结构设计，在完成基础阀体、阀瓣、阀座、连接法兰的实体建模后，同步完成了内部流道的流体仿真分析，直观呈现介质在阀腔内部的流动状态，为结构优化提供数据支撑。

　　从实际安装适配角度看，该阀采用两端法兰连接结构，法兰端面的螺栓孔位、密封面尺寸均匹配常规工业管路的通用安装标准，安装时可直接与同通径的管路法兰对接，无需额外制作过渡连接件；阀体的外部轮廓做了圆弧过渡处理，既避免铸造过程中出现应力集中的尖角缺陷，也能减少安装空间的占用，阀杆的伸出长度预留了执行器安装的操作空间，不管是手动轮操作还是搭配气动、电动执行机构，都不会出现结构干涉。设计过程中，首先围绕阀腔内部的流道走向做了优化，常规直通式截止阀的介质流向会在阀座位置出现90度左右的转向，容易在阀瓣后方、阀腔拐角区域形成涡流区，造成不必要的压力损失，同时长期的涡流冲刷也会加剧阀体内壁的磨损。

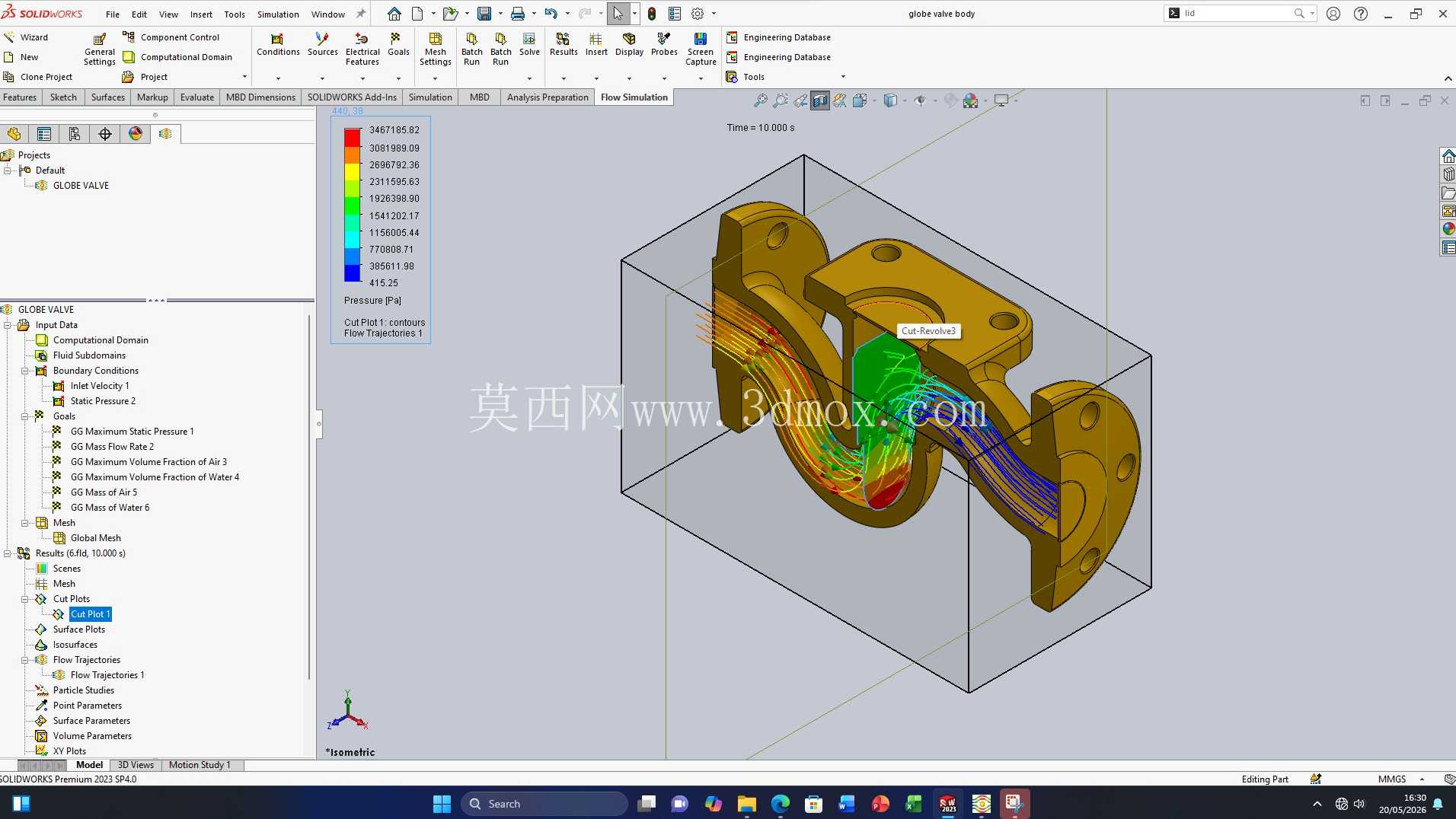

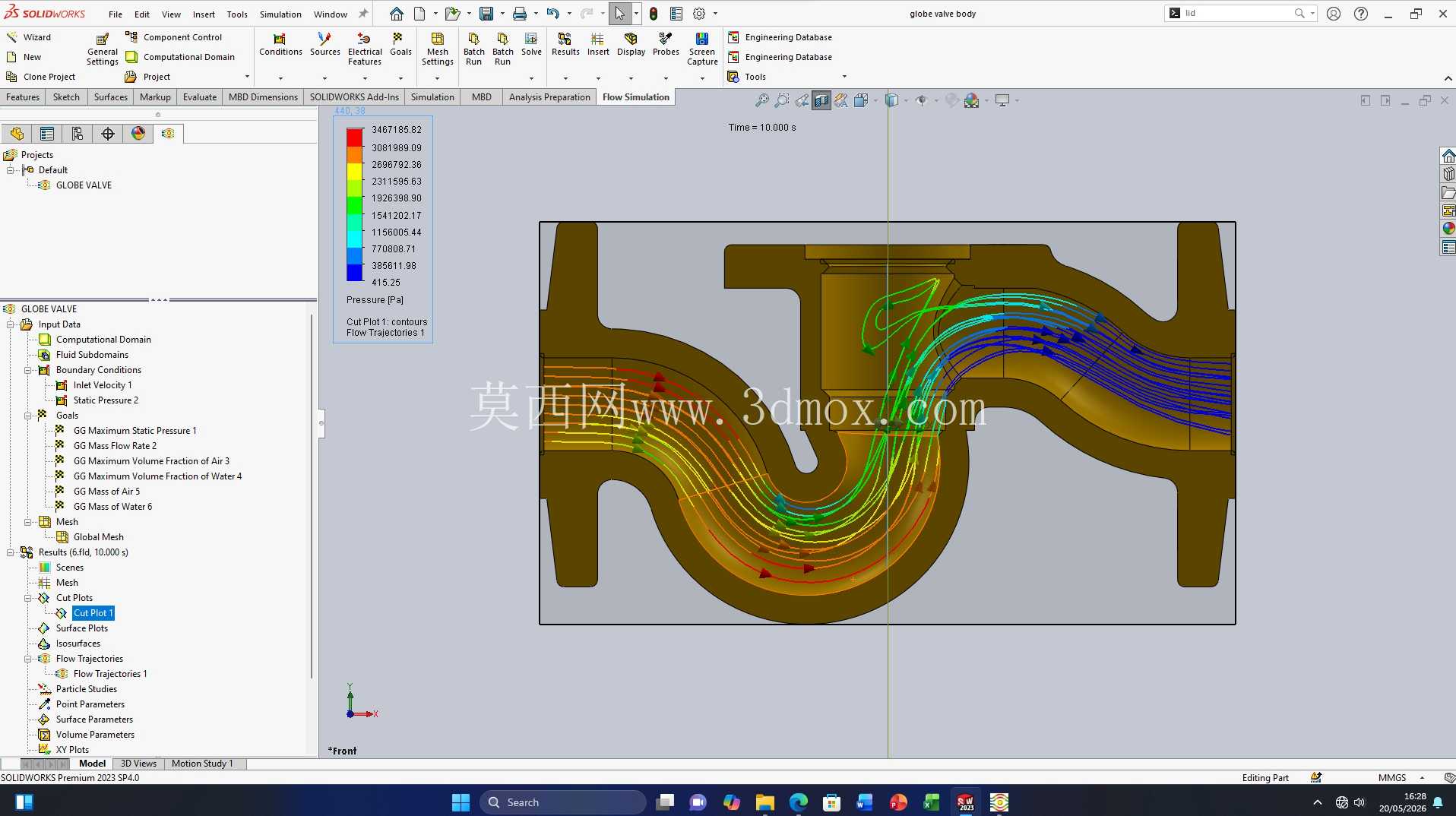

　　这款阀的流道在入口段做了渐扩式过渡，引导介质平稳流向阀座密封区域，在阀瓣与阀座的配合位置，密封面采用锥面贴合结构，相比平面密封，锥面的密封比压更均匀，截断介质时的密封可靠性更高，同时阀瓣的开启高度与流量的线性度更好，在做流量调节工况使用时，能更精准地控制介质通流面积。从流场仿真的结果可以看到，介质从入口进入阀腔后，在入口段的流速分布相对均匀，到达阀座位置时，因通流面积变化出现流速升高的现象，在阀瓣后方的区域，会形成小范围的涡流与回流，这也是截止阀相比闸阀、球阀压力损失更大的核心原因，设计时针对这部分区域的流道轮廓做了多次曲率调整，尽可能缩小涡流区的范围，降低介质流动过程中的能量损耗，同时减少涡流携带杂质对阀体内壁的冲蚀。

　　在结构强度层面，阀体的壁厚根据公称压力等级做了对应计算，法兰与阀体连接的位置做了加厚处理，承受管路系统的水锤冲击时，不会出现应力超限的问题；阀瓣与阀杆的连接采用活动式结构，阀门关闭时阀瓣可以微量调整角度，与阀座密封面完全贴合，避免因加工装配误差导致密封面泄漏；阀盖与阀体的密封位置采用垫片压紧结构，方便后期维护时更换密封件，无需整体更换阀件。在实际选型应用中，这款阀的结构适配清洁水、油品、低粘度化工介质等常规流体工况，不适合带有大量固体颗粒的介质输送，避免颗粒卡滞在阀瓣与阀座的密封面之间，造成密封面划伤失效；安装时需要注意阀体上标注的介质流向箭头，保证介质从阀瓣下方进入阀腔，这样阀门关闭时阀杆承受的介质作用力更小，操作力矩更低，同时密封面的使用寿命更长。建模过程中对所有配合面都做了公差匹配，阀杆与阀盖的配合间隙控制在合理范围，既保证阀杆升降动作顺畅，也不会出现介质沿阀杆外漏的问题；外部连接的螺栓规格、扳手空间都做了校核，现场安装紧固时不需要特殊工装，用常规扳手即可完成装配作业。
