三通法兰式流体换向连接阀体结构

项目分类:阀门 发布时间:2026-06-13 ID:1182018
  • 三通法兰式流体换向连接阀体结构

在工业流体输送管网的节点布设中,这类三通法兰结构的阀体是实现管路分流、合流以及介质流向切换的核心承压部件,常见于化工介质输送、市政给排水、暖通循环水、工业蒸汽输送等场景的管路交汇位置,承担着不同方向管路的刚性连接与介质导流作用,相比焊接式三通,法兰连接的结构形式更便于后期管路检修、部件更换以及管路走向的临时调整,不需要在检修时对整段管路进行切割作业,能大幅降低现场运维的工作量。

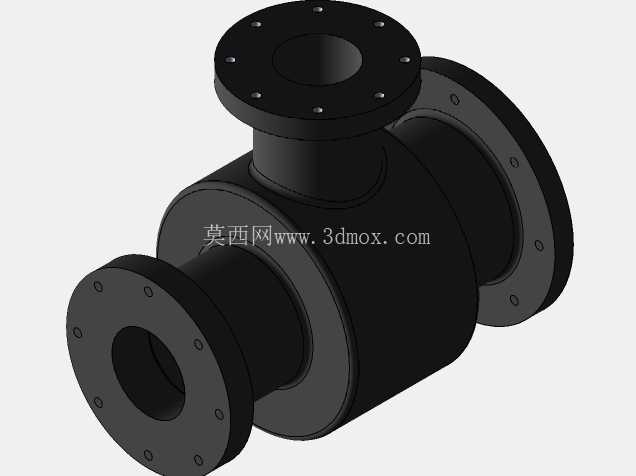

从结构设计逻辑来看,该阀体采用三个等径法兰接口的布局,三个接口分别朝向三个垂直正交的方向,能够实现水平方向两路管路与垂直方向一路管路的连通,阀体主体采用等径厚壁筒状结构,内部流道做圆弧过渡处理,避免介质在流道转角位置出现直角对冲,一方面可以降低介质流经阀体时的局部阻力损失,减少输送过程中的能耗,另一方面也能避免含固体颗粒的介质在转角位置长期冲刷造成的局部壁厚减薄,提升阀体整体的抗冲刷使用寿命。法兰盘部分采用标准凸面法兰结构,每个法兰端面上均匀布设螺栓孔,孔位的分度圆直径、螺栓孔孔径以及法兰密封面的平面度都严格匹配对应压力等级的管路法兰标准,安装时只需在密封面处加装对应材质的密封垫片,通过螺栓对称预紧即可实现可靠密封,能够适配不同压力等级的管路输送需求。

在设计过程中,首先需要根据管路的设计压力、输送介质的腐蚀特性确定阀体的壁厚参数,既要保证壳体在额定工作压力下具备足够的强度储备,避免长期承压出现壳体变形或者开裂,也要避免壁厚过大造成材料浪费与整体重量超标,增加管路支撑结构的负载。三个法兰端的同轴度、法兰端面与阀体轴线的垂直度是建模过程中需要重点控制的形位公差,若法兰端面倾斜,安装后会出现密封面贴合不严的问题,直接导致介质泄漏;若不同接口的同轴度偏差过大,会造成现场安装时管路对接错位,强行装配会给管路带来额外的装配应力,长期运行过程中容易在应力集中位置出现疲劳开裂。阀体外部的加强过渡段设置在法兰与主体筒体的连接位置,通过圆弧过渡降低结构应力集中系数,避免在压力波动或者水锤冲击时,连接位置出现应力断裂。

从安装边界来看,该阀体的三个法兰接口分别对应三个方向的安装空间,现场布设时需要在每个法兰端预留足够的螺栓操作空间,方便施工人员使用扭矩扳手对法兰螺栓进行对称紧固,同时垂直方向的接口上方需要预留足够的检修空间,便于后期对阀体内腔进行清理或者密封件更换。阀体整体的外形轮廓没有外凸的尖锐结构,所有棱边都做了倒钝处理,既可以避免安装过程中划伤施工人员,也能减少运输过程中磕碰造成的密封面损伤。流道内壁的粗糙度需要控制在合理范围内,对于输送洁净介质的场景,内壁粗糙度要达到相应的卫生级要求,避免介质残留造成细菌滋生;对于输送含颗粒介质的场景,光滑的内壁也能减少颗粒挂壁,降低管路堵塞的概率。

在实际选型应用中,这类三通阀体可以根据不同的使用需求搭配不同的内控组件,比如在内部加装导流板可以调整不同支路的介质流量分配比例,加装截止组件可以实现对不同支路的通断控制,作为三通阀的主体壳体使用。建模过程中对所有安装配合面都做了公差匹配设计,法兰螺栓孔的位置度严格按照标准公差要求设定,确保和标准管路法兰能够实现无偏差互换安装,不需要现场进行二次扩孔或者修磨。阀体底部的结构可以适配不同的管路支撑形式,既可以通过支架固定在墙面或者设备基座上,也可以直接通过两端的水平法兰与管路串联,依靠管路自身的支撑实现固定,适配不同的现场安装条件。
