泳池瀑布用矩形导线延伸安装框

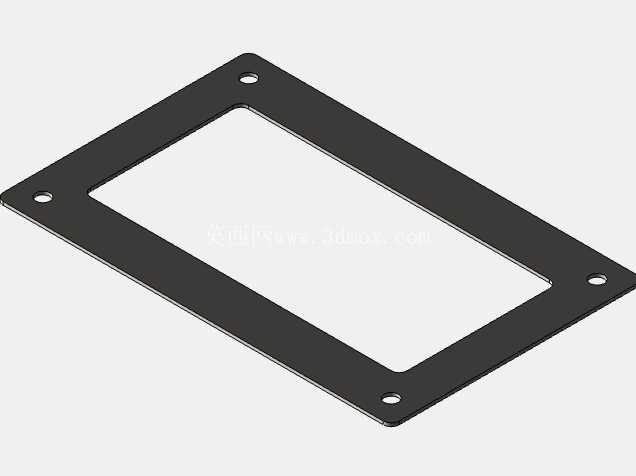

　　在泳池水景配套设施的安装作业中，这类矩形框体是瀑布出水组件导线延伸段的核心安装载体，主要承担出水模块的定位固定、导线走线防护以及饰面衔接的作用，常见于私家泳池、商用恒温泳池的叠水瀑布造景系统中，安装位置多处于泳池侧壁的出水端预留槽位内，需要和预埋的管线槽、饰面石材完成精准配合。从结构设计来看，整体采用矩形薄板冲压成型的方案，框体内圈为通空结构，刚好避让瀑布出水组件的导水通道与导线引出端，不会遮挡出水路径也不会干涉线缆的排布；框体四个角位预留了沉头安装孔，安装时可以采用不锈钢自攻螺丝直接固定在预埋的基层衬板上，沉头结构能够保证螺丝安装完成后表面与框体平面齐平，不会突出刮蹭后续安装的饰面盖板，也避免了螺丝长期接触泳池潮湿环境出现锈蚀凸起的问题。

　　设计阶段首先要匹配泳池瀑布组件的通用安装边界，框体的外轮廓尺寸需要适配常规泳池侧壁预留的180mm120mm标准安装槽位，内圈通空尺寸控制在140mm80mm，刚好留出20mm宽度的压边，能够压住槽位周边的饰面石材边缘，遮盖石材裁切后的不平整毛边，减少现场打胶收边的工作量；板厚选用2mm的304不锈钢板材，冲压成型后做哑光喷塑处理，既能够抵御泳池水含氯消毒剂的腐蚀，也不会因为长期处于潮湿环境出现生锈掉漆的问题，哑光表面还能减少泳池周边灯光反射造成的光污染，和石材饰面的视觉协调性更好。实际安装过程中，这类框体的安装平面度要求控制在0.5mm以内，如果框体出现翘曲，会导致后续安装的瀑布出水面板和框体之间出现缝隙，容易积存泳池内的毛发、水垢，长期使用会滋生细菌也会影响出水的均匀度；四个安装孔的位置度公差控制在±0.2mm，避免现场安装时出现孔位错位，需要重新在基层上打孔破坏预埋的防水涂层。框体的折边（如果有）或者边缘都做了R0.5mm的圆角处理，没有尖锐的毛刺，安装作业时不会划伤施工人员的手部，后期维护拆卸时也不会刮破导线的绝缘层。

　　从功能适配性来看，这个框体除了基础的固定作用，还承担了导线的防护功能，导线从瀑布组件引出后，会沿着框体侧边的预留走线空间（部分同类型产品会在框体背面压出走线槽）排布到预埋的穿线管内，框体本身可以隔绝导线和周边的水泥砂浆层接触，避免水泥的碱性物质长期腐蚀导线绝缘皮，也能防止后期石材铺贴时的尖锐碎石割破导线。在不同的应用场景下，这类框体的尺寸可以根据瀑布组件的规格做等比例缩放，但核心的安装孔位布局、压边宽度、板材厚度的设计逻辑保持一致，比如小型按摩池的迷你瀑布组件，对应的框体外轮廓尺寸会缩小到120mm80mm，内圈尺寸80mm40mm，板厚可以适当降低到1.5mm，但沉头孔、圆角处理、防腐表面处理的设计要求不会降低。

　　很多现场施工人员容易忽略这类安装框的选型，直接采用现场裁切的不锈钢板代替，往往会出现孔位不对、压边宽度不足、表面没有做防腐处理的问题，短时间使用就会出现锈迹，或者因为压边不够导致石材边缘外露，影响整体的美观度，也增加了后期维护更换的成本。三维建模阶段需要重点关注四个安装孔的沉头深度，要匹配常用的M4不锈钢沉头螺丝的头部尺寸，沉头深度控制在1.8mm，保证螺丝安装后完全沉入孔内，不会突出平面；框体的所有折弯角都要做清角处理，但不能出现开裂，冲压成型后要做去应力处理，避免长期使用因为温度变化（泳池水温常年在26-28℃，周边环境温度可能在0-40℃之间变化）出现框体变形。另外框体的背面不需要做喷塑处理，直接保留不锈钢的原始表面，安装时打中性硅酮密封胶能够更好的和基层粘接，避免出现渗水的问题，正面的喷塑层要做附着力测试，保证长期接触泳池水不会出现脱落。
