冲孔折弯钣金机箱安装固定支架结构

　　这款冲孔折弯钣金构件，日常多作为小型工控机箱、嵌入式控制单元的内部承托与安装固定载体使用，在工业控制柜、桌面式小型检测设备、通讯终端箱体内部都能见到同类结构的应用，核心作用是为内置的电路板、小型电源模块、接线端子排提供稳定的安装基面，同时兼顾壳体内部的空气流通散热需求。从结构设计逻辑来看，整体采用单块钣金板材经数控冲裁、折弯工序一体成型，减少了额外的拼接焊缝与紧固件用量，既控制了构件自身的重量，也能避免多零件拼接带来的装配累积误差，批量生产时的工序一致性更容易把控。

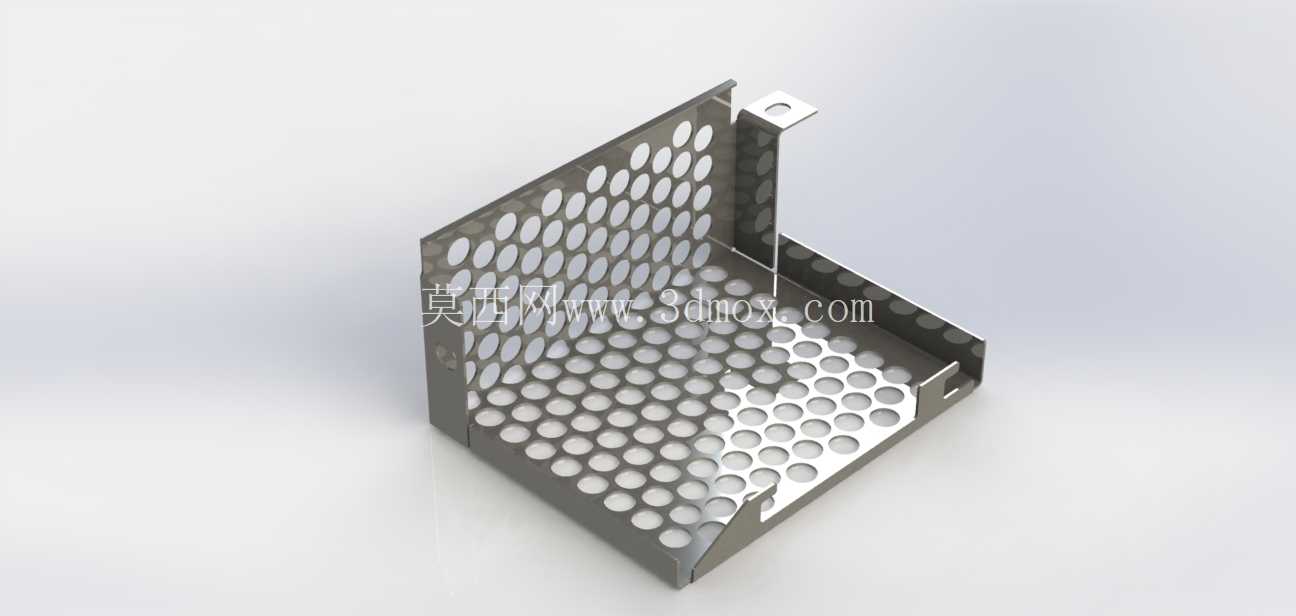

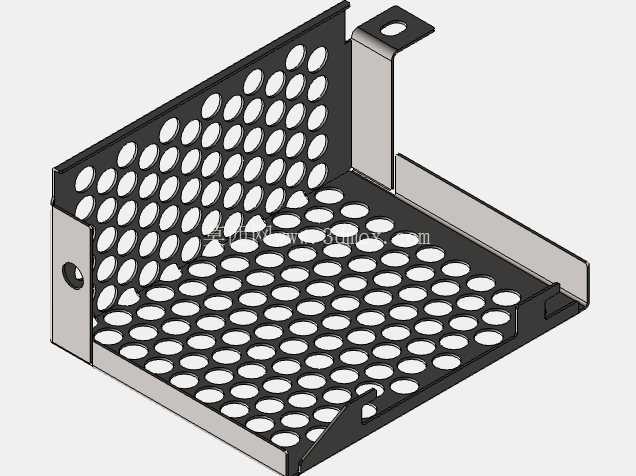

　　构件主体的L型折弯结构形成两个互相垂直的安装基面，垂直面的冲孔阵列一方面可以降低钣金件的整体重量，减少材料用量，另一方面可以在设备运行时让内部热空气顺着孔洞形成对流通道，避免局部热量堆积影响内置电子元件的工作稳定性；垂直面顶端延伸出的带孔折弯耳片，是整个构件与外部箱体连接的核心固定位，安装时可以通过螺栓穿过耳片的预制孔，将整个构件快速固定在箱体的内壁立柱上，不需要额外设计复杂的连接转接件，装配效率更高。

　　水平基面同样布满规则排列的圆形冲孔，除了辅助散热之外，这些孔洞也可以作为内置元件的安装固定孔位使用，安装不同尺寸的电路板、模块时，可以根据实际安装位置选择对应的孔洞穿入固定螺丝，不需要在现场二次打孔，适配性更强；水平基面边缘的小尺寸折弯翻边，一方面可以提升整个钣金构件的结构刚性，避免薄板材在承重后出现边缘变形翘曲的问题，另一方面翻边形成的微小高度差，可以阻挡安装面上的小尺寸零件、螺丝意外滑落，也能避免板材边缘的锐边直接划伤安装人员或者内置线路的绝缘层。

　　从安装边界来看，这类构件的外形尺寸通常会根据配套箱体的内部净空尺寸做适配设计，折弯时的圆角半径严格匹配板材厚度，避免折弯处出现应力集中导致的开裂问题；所有冲孔的孔边都做了去毛刺处理，不会出现锐边割线的隐患。在实际选型应用时，需要注意构件的承重载荷与板材厚度的匹配关系，如果承托的元件重量较大，可以适当增加板材厚度，或者在折弯处增加加强压筋来提升整体结构强度，不需要额外焊接加强筋就能满足承重需求；耳片上的固定孔通常设计为长圆孔形式，可以抵消一部分安装时的位置误差，降低箱体立柱上预装固定孔的位置精度要求，减少装配时的调整工作量。这类钣金结构的设计核心是在满足安装固定、散热需求的前提下，尽可能简化加工工序，减少不必要的零件数量，同时兼顾装配时的容错空间，让生产、装配环节的效率都能得到提升，在小型电子设备壳体、工控机箱内部的结构设计中，这类一体折弯的冲孔钣金支架是性价比很高的结构方案，既能够满足长期使用的结构稳定性要求，也能控制生产加工的成本，适合批量规模化生产应用。
