集成预热功能的红外线烙铁返修工作台

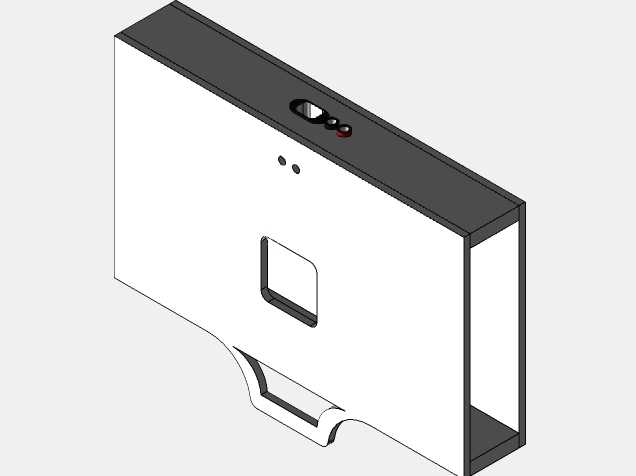

　　这款集成式返修工作台主要面向电子组装产线的后段返修工序，针对表面贴装元件、接插件焊接后的虚焊、连锡、错件返修场景设计，可覆盖消费电子板卡、小型工控电路板、电源模块板的返修作业需求，替代传统分体式预热台与烙铁架的零散布局，减少工位上的线缆杂乱问题，优化返修作业的操作动线。设备整体采用长方体封闭式壳体结构，上表面为平整的耐高温操作台面，可直接放置待返修的电路板，台面下方集成预热红外加热模块，搭配450W主加热灯泡与250W辅助加热单元，采用24V安全供电设计，避免工位用电安全隐患，预热区域的温度可覆盖常规无铅焊锡的熔点预热区间，减少返修时烙铁头对元件的热冲击，降低PCB板因局部骤热出现分层、焊盘脱落的概率。

　　壳体前侧设置内凹式烙铁放置位，可同时容纳4支专业烙铁的手柄放置，放置位做了弧形导向收口设计，操作人员单手即可完成烙铁的取放动作，无需刻意对准位置，适配产线快节奏的返修操作，放置位内侧预留烙铁头清洁座的安装空间，可搭配高温海绵或者铜丝清洁球使用，不用额外在台面上摆放独立烙铁架，节省工位操作空间。设计阶段优先考虑了工位的安装边界，整体壳体的宽度适配常规防静电工作台的纵深尺寸，可直接放置在标准工位台的靠近操作人员一侧，不会占用过多的板卡摆放空间，壳体底部预留防滑减震垫安装位，放置后不会因为操作人员的手臂触碰出现移位，壳体后侧预留走线槽位置，加热模块的供电线、烙铁的供电线缆均可从后侧统一引出，接入工位下方的电源插座，避免线缆散落在台面上干扰操作。

　　功能集成上做了分区设计，预热区域的温度控制模块内置在壳体内部，面板上仅保留必要的温度调节与开关按键，避免无关按键过多造成误操作，烙铁放置位与预热区域做了隔热隔断，减少预热模块的热量传导到烙铁手柄位置，避免长时间作业后手柄温度过高影响握持手感。实际使用中，操作人员可先将待返修板卡放置在预热台面上，设置对应板材所需的预热温度，待板卡整体预热到设定温度后，再取用对应规格的烙铁进行焊点返修作业，相比不做预热的直接烙铁焊接，可有效降低焊点冷却时的内应力，提升返修后焊点的可靠性，同时减少烙铁头在焊点上的停留时间，延长烙铁头使用寿命。

　　壳体的结构设计采用钣金折弯拼接工艺，所有外露边缘均做了卷边钝化处理，避免作业过程中剐蹭操作人员的手臂或者划伤板卡表面，上表面的操作台面采用耐高温磨砂材质，既可以耐受预热模块的长期高温烘烤，也能避免板卡放置时出现打滑移位，台面的平整度控制在合理公差范围内，不会因为长期受热出现变形凹陷。针对不同规格的板卡返修需求，预热区域的加热范围做了冗余设计，可覆盖最大A4尺寸的电路板预热，对于小尺寸板卡也可通过放置耐高温隔热挡板调整有效加热区域，减少不必要的热量损耗，烙铁放置位的尺寸适配市面上主流的936系列、T12系列等常见烙铁手柄，无需额外定制适配夹具即可直接使用。设备的整体高度经过人体工学优化，放置在标准750mm高度的工作台上时，烙铁取放的高度刚好适配操作人员坐姿下的手臂自然抬起高度，长时间作业不会出现手臂酸胀的问题，壳体内部预留了足够的散热空间，加热模块工作时外壳表面的温度控制在安全接触范围内，避免误触造成烫伤。
