带高度调节功能的A3绘图板制袋存档装置

在日常工程设计办公场景中，纸质图纸、工艺文件的收纳与临时查阅一直是现场工位、设计室桌面的高频需求，尤其是A3幅面的工程图纸，常规文件盒无法适配其展开尺寸，折叠存放又容易造成折痕破损，影响后续图纸核对、工艺交底时的读取效率。这套结构的设计初衷，就是解决A3幅面绘图垫板与零散制袋类文件的整合存放问题，同时兼顾桌面使用时的高度适配需求，减少设计人员长期伏案查看图纸时的颈部疲劳。

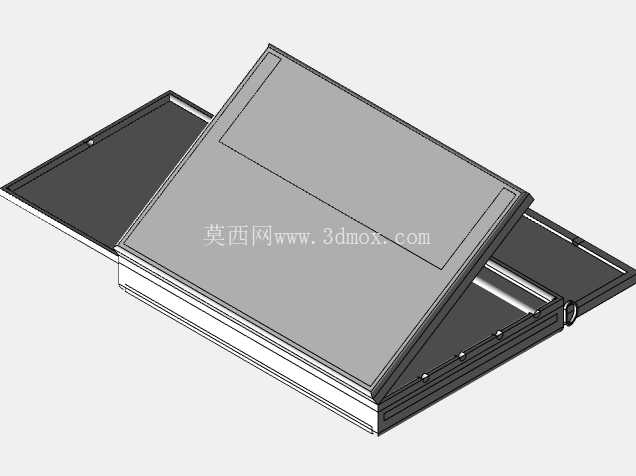

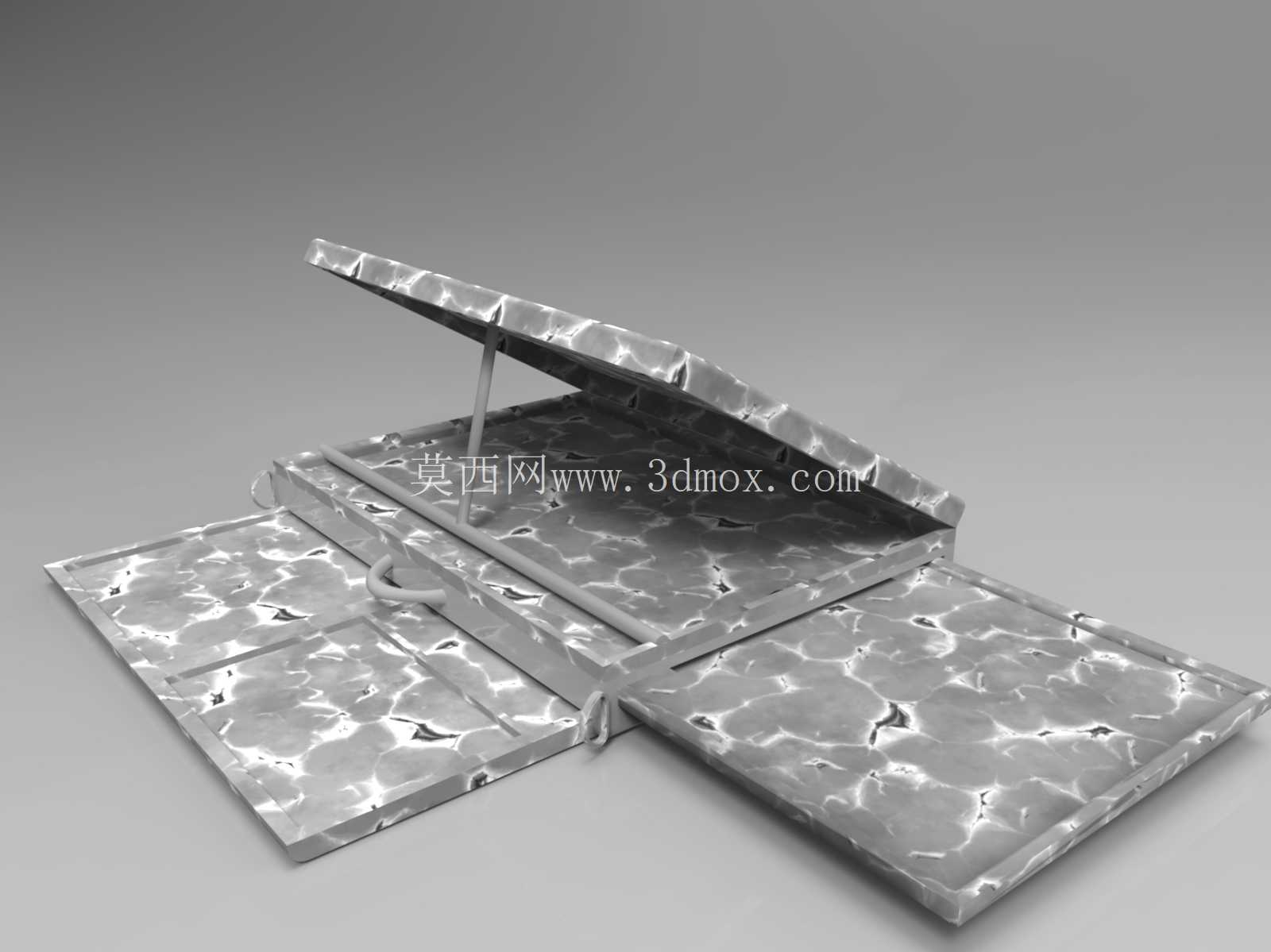

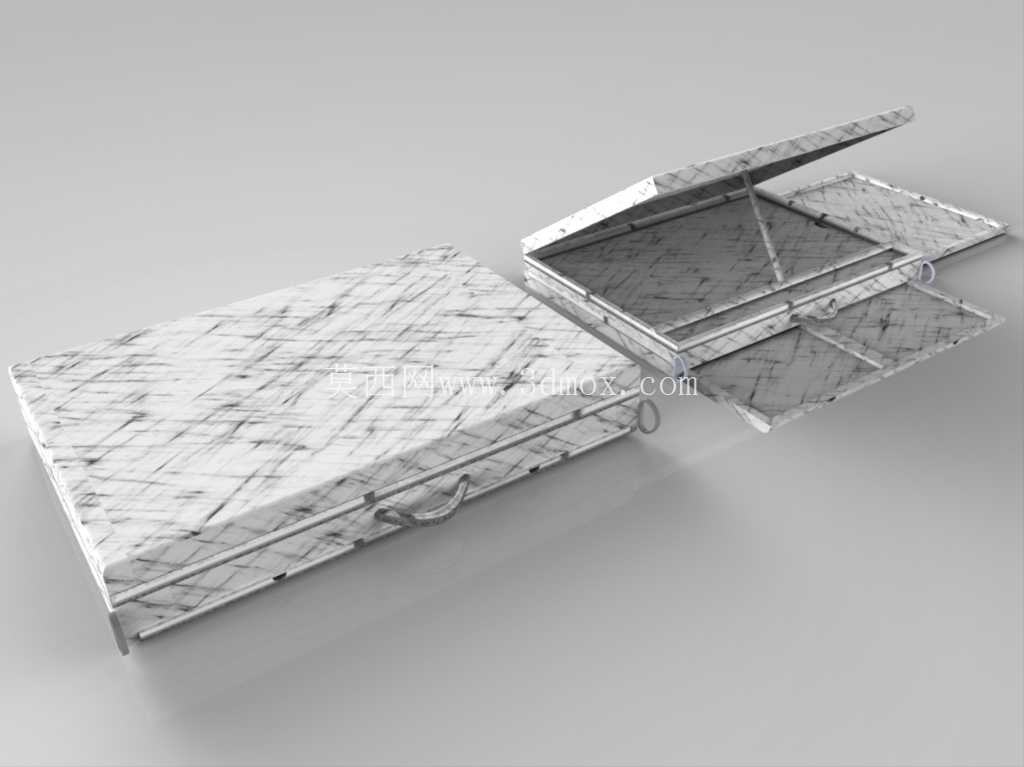

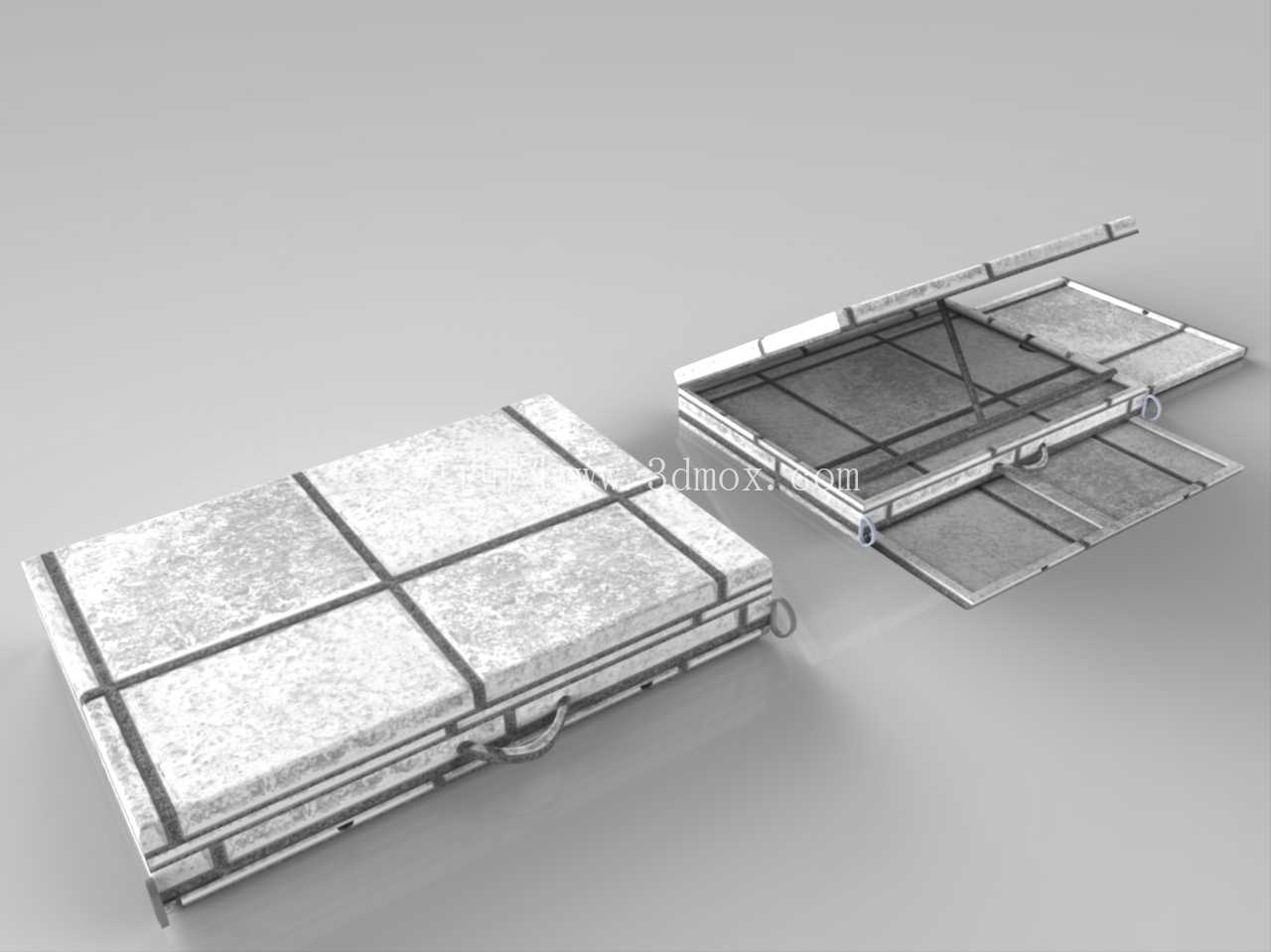

从结构功能来看，整套装置采用翻盖式折叠结构，底座部分设置有分层收纳腔，可放置封装好的制袋存档文件，避免零散文件散落丢失，上盖部分集成了Darwing Board A3绘图板的安装位，翻开上盖即可直接作为绘图垫板使用，无需额外单独收纳绘图板，合上上盖后整体形成封闭的盒体结构，可对内部文件和绘图板起到防尘防护作用，适配桌面堆叠存放或者工位侧方置物架的摆放需求。高度调节功能设置在底座的支撑结构处，采用多档位卡位的调节方式，无需额外工具即可快速调整上盖翻开后的倾斜角度与整体高度，适配不同身高使用者的视线高度，也能匹配不同桌面的摆放高差，哪怕是在有一定倾斜度的现场工作台上，也能通过调节保证绘图板处于合适的操作平面。

设计过程中优先考虑了结构的可靠性与操作便捷性，翻盖连接处采用长条形合页结构，沿装置后侧整边布置，相比单点合页，整边合页的受力更均匀，长期反复开合不会出现局部松动、盖板歪斜的问题，合页的转轴阻尼经过匹配，翻开后可以在任意角度保持悬停，配合高度调节结构，能满足不同查看角度的需求。上盖的绘图板安装位做了嵌入式沉台设计，绘图板放入后与上盖表面齐平，不会出现凸起硌手或者凹陷影响绘图操作的问题，沉台边缘设置有微小的卡位凸点，绘图板放入后不会随意滑动，需要取出时也能直接从边缘缺口处抬起，拆装十分方便。底座的收纳腔内部做了分区挡筋，可根据文件类型、项目类别分隔存放，避免文件在移动过程中混乱堆叠，挡筋的高度低于收纳腔深度，合上盖板时不会与上盖结构产生干涉。

从安装边界与外形尺寸来看，整套装置的平面尺寸完全匹配A3幅面的长宽规格，合上盖板后的整体厚度控制在较低范围，不会占用过多桌面垂直空间，哪怕是放在常规的办公桌抽屉中也能顺利收纳。底座底部设置有四个防滑胶垫，放置在光滑的桌面或者金属工作台面上时不会出现滑动，胶垫的高度统一，保证装置放置时的平面度，不会出现一端翘起的问题。高度调节的支撑脚隐藏在底座底部，调节时翻出即可卡位，收起后与底座底面齐平，不会影响装置的平放收纳。翻盖的前侧边缘做了圆弧倒角处理，开合时不会划伤手部，也避免了尖锐边角磕碰造成的漆面破损。

在实际应用中，这套装置既可以放在设计室的固定工位上，作为日常绘图、文件查阅的一体式工作台，也可以带到生产现场，作为临时的图纸垫板与文件收纳载体，不需要额外携带单独的绘图板和文件袋，减少现场作业的随身物品携带量。结构上没有采用复杂的传动或者电子元件，全部为机械结构，可靠性高，哪怕是在车间多尘、有少量油污的环境下，也不会出现结构卡滞的问题，日常维护只需要定期擦拭合页处的灰尘即可，不需要额外的润滑或者部件更换。收纳腔的内部尺寸预留了足够的文件存放空间，除了A3幅面的图纸之外，也可以放置 smaller 幅面的工艺卡片、作业指导书等文件，适配多类型纸质工程资料的存放需求。上盖的绘图板表面采用硬质平整面板，绘图时不会出现凹陷变形，适合手工绘制草图、标注图纸尺寸等操作，相比软质垫板，硬质面板的绘图精度更高，线条绘制更平直。
