带三角加强筋直角L型安装支撑座

这款L型直角支撑结构，是工业装配场景里十分常见的刚性连接构件，日常多被用在小型设备机架拼接、工装夹具定位、输送线侧边挡板安装、传感器支架固定这类需要保证两个垂直面安装精度的工位上，区别于普通无加强的角码，它的核心优势在于立板与底板之间增设了三角加强筋结构，能在不额外增加整体板材厚度的前提下，大幅提升垂直方向的抗载荷能力，避免长期受侧向力后出现立板弯折、连接面开缝的问题。

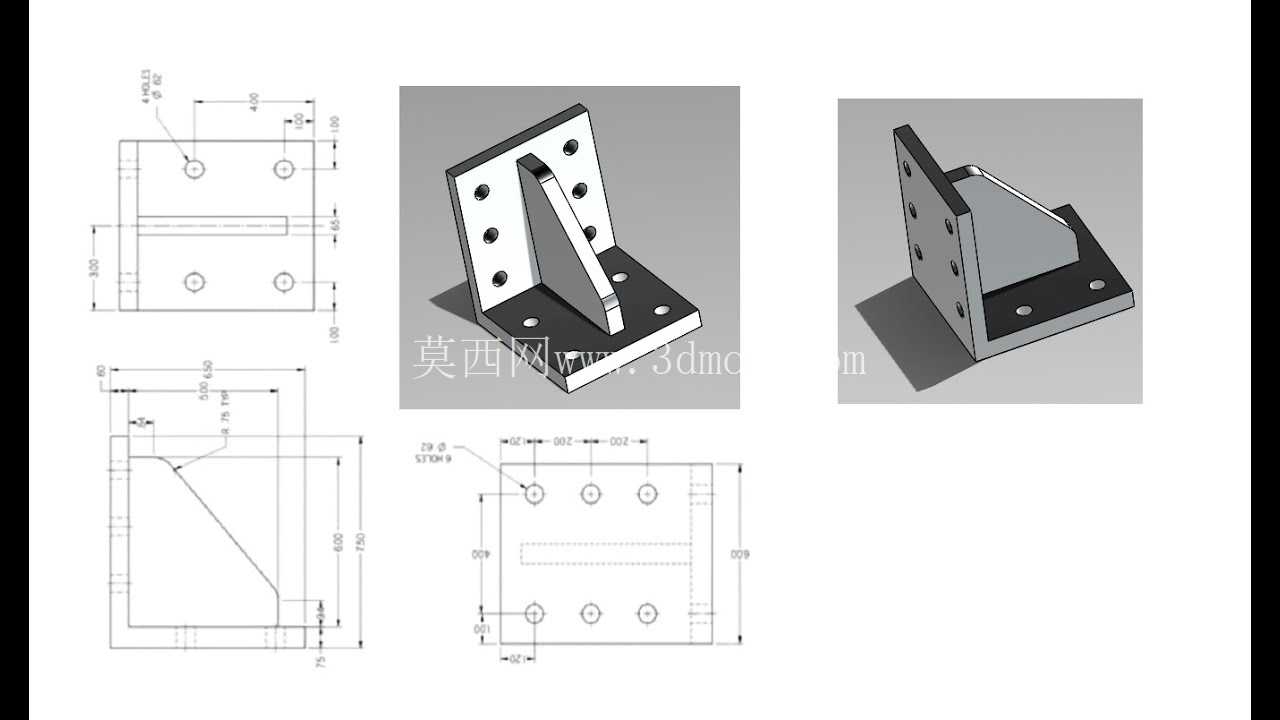

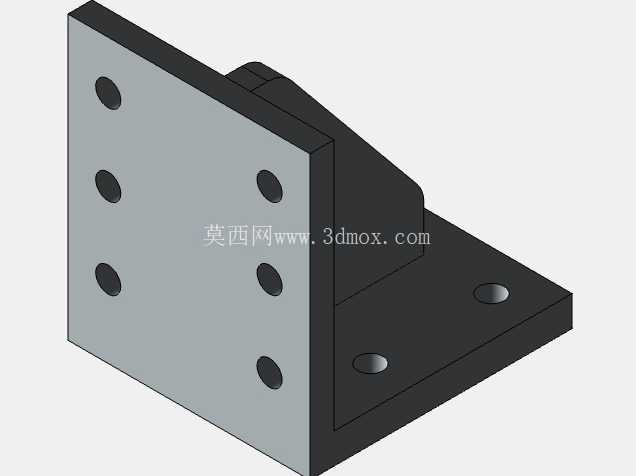

从结构设计逻辑来看，整个构件采用等厚板材加工成型，底板为水平安装基准面，上面均匀分布四个沉头安装孔，孔位采用对称排布设计，安装时可以通过沉头螺栓将整个支撑座牢牢固定在设备台面、型材框架的基准面上，沉头孔的设计能保证螺栓安装后头部不突出底板平面，不会出现安装后支撑面悬空、贴合不严的问题，也避免螺栓头剐蹭后续安装的其他部件。垂直立板与底板保持90度直角公差，立板上同样排布了对应规格的安装孔，用来固定需要垂直安装的功能部件，比如小型气动元件、导向滑轨、检测传感器支架等，立板与底板之间的三角加强筋采用满焊连接或者一体折弯成型（根据加工工艺不同可选），筋板的斜边做了倒角处理，既避免锐边划伤装配人员，也能减少应力集中，避免受冲击载荷时筋板与立板、底板的连接位置出现开裂。

在安装边界尺寸上，底板的长宽尺寸适配常用的40系列、50系列工业铝型材的槽距，四个安装孔的孔距刚好对应型材端面的中心孔位，不需要额外打孔就能直接装配在铝型材框架的直角连接处，立板的高度尺寸控制在常规小型部件安装的常用范围内，不会因为过高导致支撑重心偏移，也不会因为过矮无法满足部件的安装高度需求。整体的板材厚度根据载荷等级可选，常规轻载场景下3mm厚度的板材就能满足15kg以内的垂直静载荷需求，如果是有振动的工况，可以选择5mm厚度的版本，加强筋的厚度与主板材保持一致，保证受力时筋板与主板的形变同步，不会出现筋板先断裂的情况。

实际应用中，这类支撑座经常替代现场焊接的临时角架，因为它的安装孔位都是预制的，装配时不需要现场配焊、打磨，只需要用标准螺栓就能完成固定，装配效率比现场焊接高3倍以上，而且成型后的直角精度更高，不会出现焊接变形导致的垂直面角度偏差。在一些需要频繁调整部件位置的测试工装上，这类支撑座还可以搭配长圆孔调节板使用，通过更换不同孔位的立板，就能快速调整被固定部件的垂直高度和水平位置，不需要重新加工整个支架。另外它的表面处理一般采用喷塑或者镀锌工艺，能适应车间里的油污、轻度潮湿环境，不会轻易生锈，长期使用也能保持安装面的精度，不需要频繁更换维护。

设计这类结构的时候，需要重点关注几个细节：一是立板与底板的折弯圆角不能过大，否则会导致两个安装面的贴合处出现缝隙，安装时无法保证直角精度；二是加强筋与立板、底板的连接位置要做圆弧过渡，减少应力集中点，尤其是在有反复冲击载荷的工况下，直角焊缝位置很容易出现疲劳裂纹；三是安装孔的沉头深度要匹配对应螺栓的头部高度，保证螺栓锁紧后头部完全没入板材平面，不会影响安装贴合度；四是整体的形位公差要控制在合理范围，底板的平面度、立板与底板的垂直度公差要控制在0.1mm以内，才能保证被固定部件的安装精度，比如固定直线导轨的时候，如果支撑座的垂直度超差，会导致导轨运行卡顿、磨损加快。

不同于定制化的焊接支架，这种标准化的L型加强支撑座可以批量预制，库存成本低，适配场景广，不管是小型自动化设备的框架搭建，还是现有设备的改造加装，都能快速选型使用，不需要单独出图加工，能大幅缩短设备的装配周期，也降低了现场加工的人工成本。在一些轻型输送线的侧边导条安装场景里，这类支撑座每隔300mm布置一个，就能保证导条的直线度和垂直度，避免输送过程中工件卡滞；在小型检测设备的传感器安装场景里，它可以作为传感器的安装基准，保证传感器的检测面与被检测工件保持垂直，提升检测精度。
