M8螺纹可调式支撑脚垫结构设计

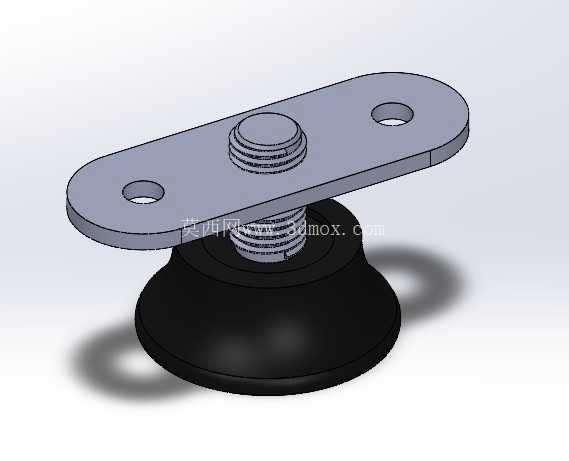

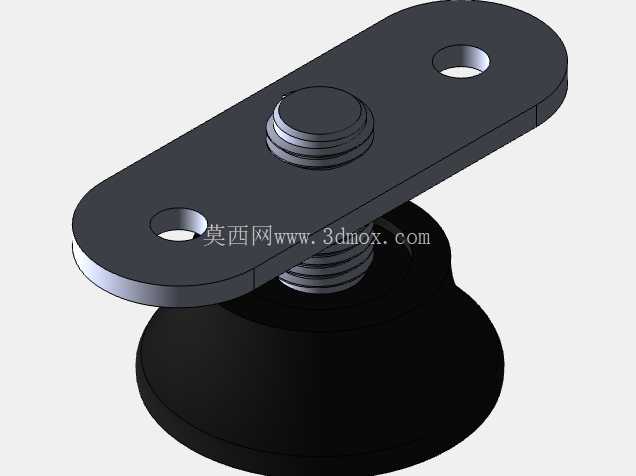

　　这款M8螺纹结构的可调支撑脚垫，是工业设备、家具五金、金属构件领域常用的支撑调节部件，核心作用是为安装基面存在高低差的设备提供稳定的水平支撑，同时通过螺纹副的旋合行程实现支撑高度的微调，抵消地面不平整带来的设备晃动、受力不均问题。从结构组成来看，整个部件分为上部安装法兰、中间螺纹调节柱、下部橡胶支撑座三个核心部分，上部法兰采用长圆形腰型孔设计，两个安装孔沿法兰长轴方向对称分布，这种孔型设计相比等直径圆孔预留了更大的安装对位余量，现场安装时不需要将螺栓孔位完全对齐，可沿腰型孔长度方向微调安装位置，降低了底座安装面的加工精度要求，也能适配不同孔距的安装基座。中间的螺纹柱采用标准M8外螺纹结构，与法兰中心的内螺纹孔形成螺旋传动副，旋转下部支撑座时即可改变整个脚垫的总支撑高度，螺纹旋合长度覆盖了常规场景下的高度调节需求，螺纹配合间隙控制在合理范围，既保证调节时转动顺畅无卡滞，又避免间隙过大导致支撑时出现旷量晃动。下部的支撑座采用扩径式圆盘结构，底部接触面积远大于螺纹柱直径，能够有效降低支撑面的接触压强，避免在木质地板、环氧地坪等较软的基面留下压痕，同时支撑座采用橡胶类材质成型，与地面接触时具备一定的静摩擦力，设备放置后不会轻易出现滑移，也能吸收设备运行时产生的小幅振动，减少振动向地面传递的路径。

　　在实际应用场景中，这类支撑脚垫的适配范围非常广，小型非标自动化设备的机架底部、金属材质的办公家具支撑脚、轻型仓储货架的底部调平、工业检测仪器的底座支撑都能看到同类结构的应用。设计这类部件时，首先要明确支撑载荷的上限，M8螺纹的公称截面积决定了其静载承载能力，常规工况下单支脚垫的承载能力可满足轻型设备的支撑需求，不需要额外加大螺纹规格；其次要考虑安装边界的限制，上部法兰的长圆形轮廓尺寸要适配常见的型材端面尺寸，比如40系列工业铝型材的端面宽度刚好可以容纳这款法兰的宽度，安装时不需要额外加装转接板，直接通过螺栓穿过腰型孔即可固定在型材端面上；另外调节行程的设计要匹配常见的地面高度差，普通工业厂房的环氧地坪平整度误差一般在每米2mm以内，这款脚垫的螺纹调节行程完全可以覆盖这个误差范围，安装时逐个旋转脚垫即可将整个设备台面调整至水平状态。

　　从建模细节来看，法兰盘的边缘做了小圆角过渡，没有尖锐的锐边，避免安装调试时划伤操作人员；螺纹部分采用标准牙型建模，与市售标准M8螺纹件具备互换性，如果后期螺纹柱出现磨损，可直接替换同规格的标准螺杆，不需要整体更换整个脚垫；下部橡胶座与螺纹柱的连接部位做了嵌入式防脱结构，螺纹柱底端嵌入橡胶座内部，避免调节旋转时螺纹柱与橡胶座脱离。很多刚入行的结构设计人员在选型这类支撑脚时，往往只关注螺纹规格而忽略法兰孔型与支撑座直径的匹配性，比如在需要经常移动调整位置的设备上，如果选用支撑座直径过小的脚垫，设备推移时很容易因为局部压强过大卡在地坪缝隙里，而这款扩径底座的设计就很好地规避了这个问题；另外腰型孔的设计也解决了现场安装时孔位加工偏差的问题，很多机架焊接加工后孔位会出现小幅偏移，如果采用圆孔设计就需要重新扩孔修正，腰型孔则可以直接吸收这类加工误差，提升现场装配的效率。

　　在实际装配过程中，安装法兰与设备底座贴合后，穿入固定螺栓预紧，不需要完全锁死，待所有脚垫都接触地面并将设备调平后，再逐个将固定螺栓拧紧，同时可以在螺纹副上涂抹少量润滑脂，避免长期使用后螺纹锈蚀导致无法调节；对于振动较大的设备，还可以在螺纹旋合位置加装锁紧螺母，调平完成后将锁紧螺母向上旋紧至与法兰底面贴合，防止设备运行时的振动导致螺纹松脱、支撑高度发生变化。这类支撑脚垫虽然属于小型五金配件，但在整个设备的支撑系统中起到的作用非常关键，支撑点的受力均匀性、高度调节的便利性、与地面的接触稳定性都会直接影响设备的运行精度，比如检测类仪器如果支撑不平，会导致测量基准出现偏差，直接影响检测结果的准确性；输送类设备如果支撑不稳，运行时会出现晃动异响，长期运行还会导致机架焊接部位出现疲劳开裂。
