轻量化蜂窝夹芯结构三维设计方案

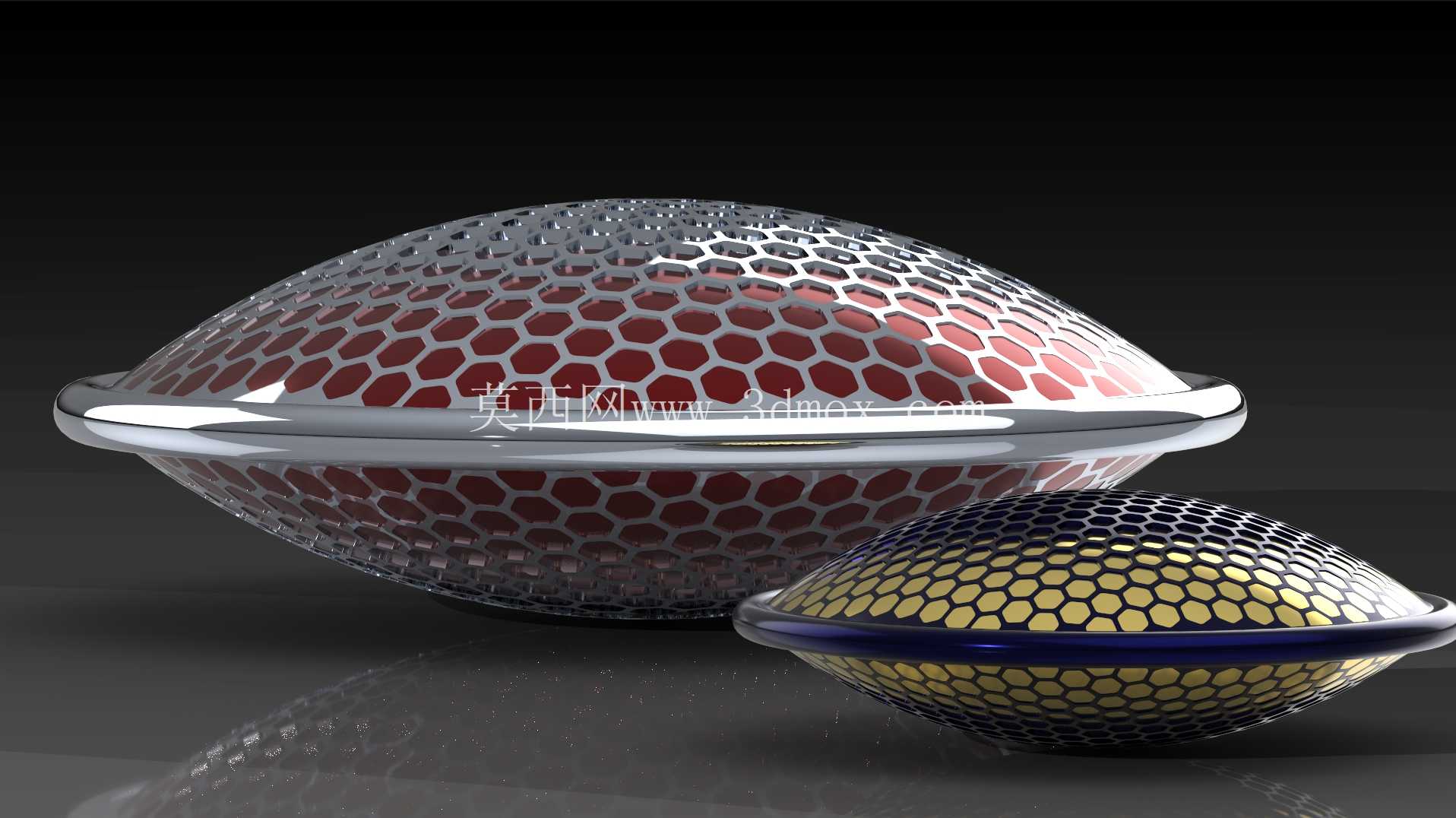

做结构设计快十二年，经手的轻量化方案里，蜂窝类夹芯结构永远是绕不开的选项，这次梳理的蜂窝结构设计，最早是给轨道交通内饰件做配套时攒的参数，后来调整壁厚和胞元尺寸后，也适配过航空航天的次承力构件、风电叶片的内部填充、建筑幕墙的隔音衬层，甚至新能源汽车的电池包下护板也用过同逻辑的改型。

很多刚入行的工程师总觉得蜂窝结构就是画一堆正六边形阵列，真落地的时候踩坑的不在少数。首先得明确实际使用场景的载荷方向：如果是面外承压为主，比如设备的减震垫、包装缓冲衬层，胞元的壁厚可以做薄，正六边形的对边尺寸可以适当放大，靠结构的屈曲变形吸能；如果是面内受剪为主，比如飞机的襟翼蒙皮夹芯、高速列车的地板支撑，那胞元的边长公差必须控制在±0.05mm以内，相邻胞元的壁厚差不能超过0.02mm，不然受剪的时候会出现局部应力集中，提前出现疲劳裂纹。

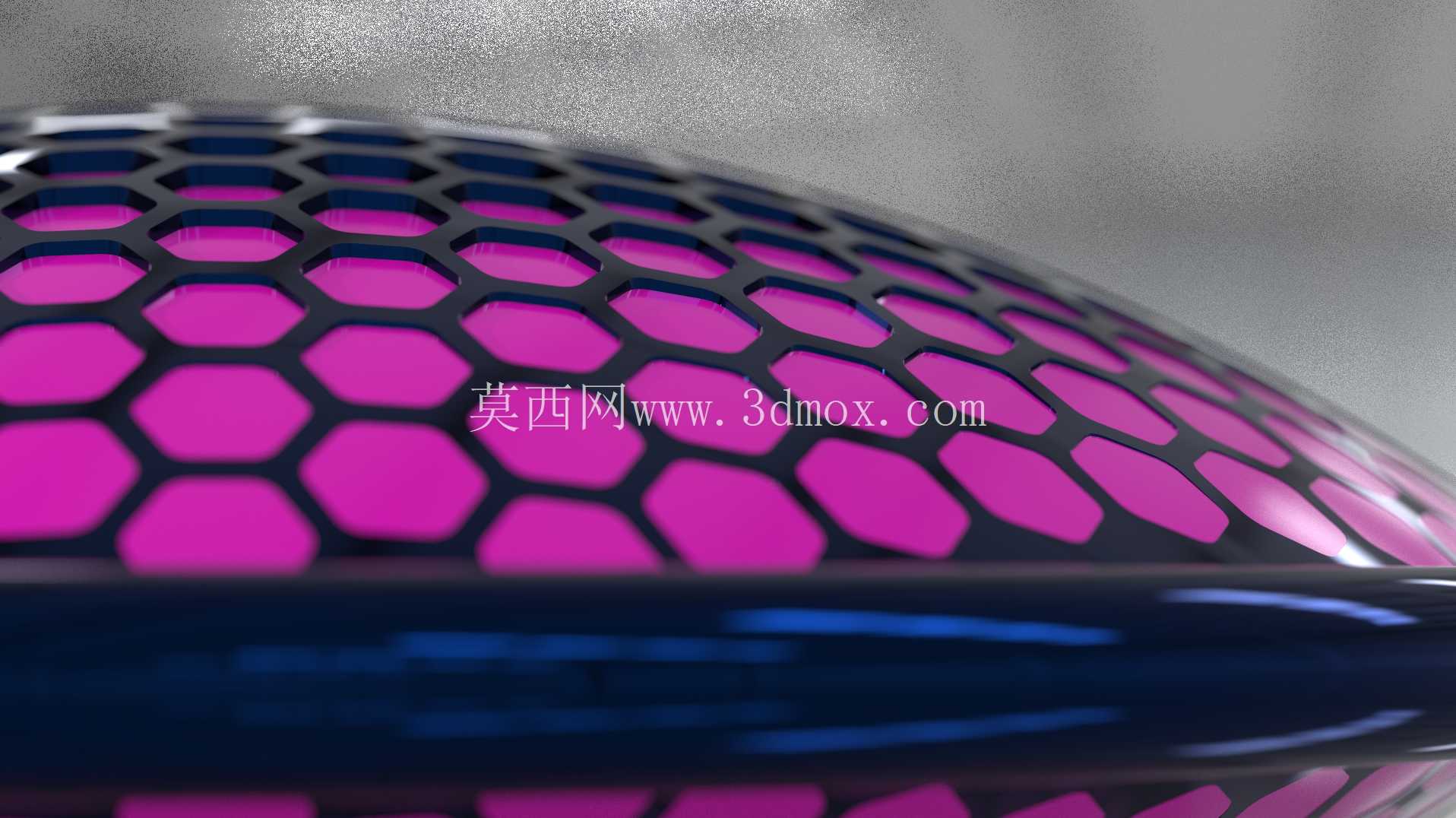

这次的结构设计里，特意把胞元的衔接处做了R0.3的圆角过渡，之前做无人机机翼夹芯的时候，直角衔接的蜂窝在做1000次高低温循环后，直角位置的微裂纹扩展率是圆角过渡的3.7倍，这个细节很多教材里不会提，都是做环境可靠性试验砸了经费试出来的。另外安装边界的处理，整个蜂窝结构的外围做了8mm宽的实体封边，封边和蜂窝胞元的衔接位置做了渐变壁厚过渡，从胞元的0.2mm壁厚逐步过渡到封边的2mm壁厚，避免安装打螺栓的时候，连接位置的蜂窝直接被压溃，之前有客户自己改模型去掉了渐变段，装机的时候拧紧紧固件直接碎了三分之一的胞元，后期返工花了不少成本。

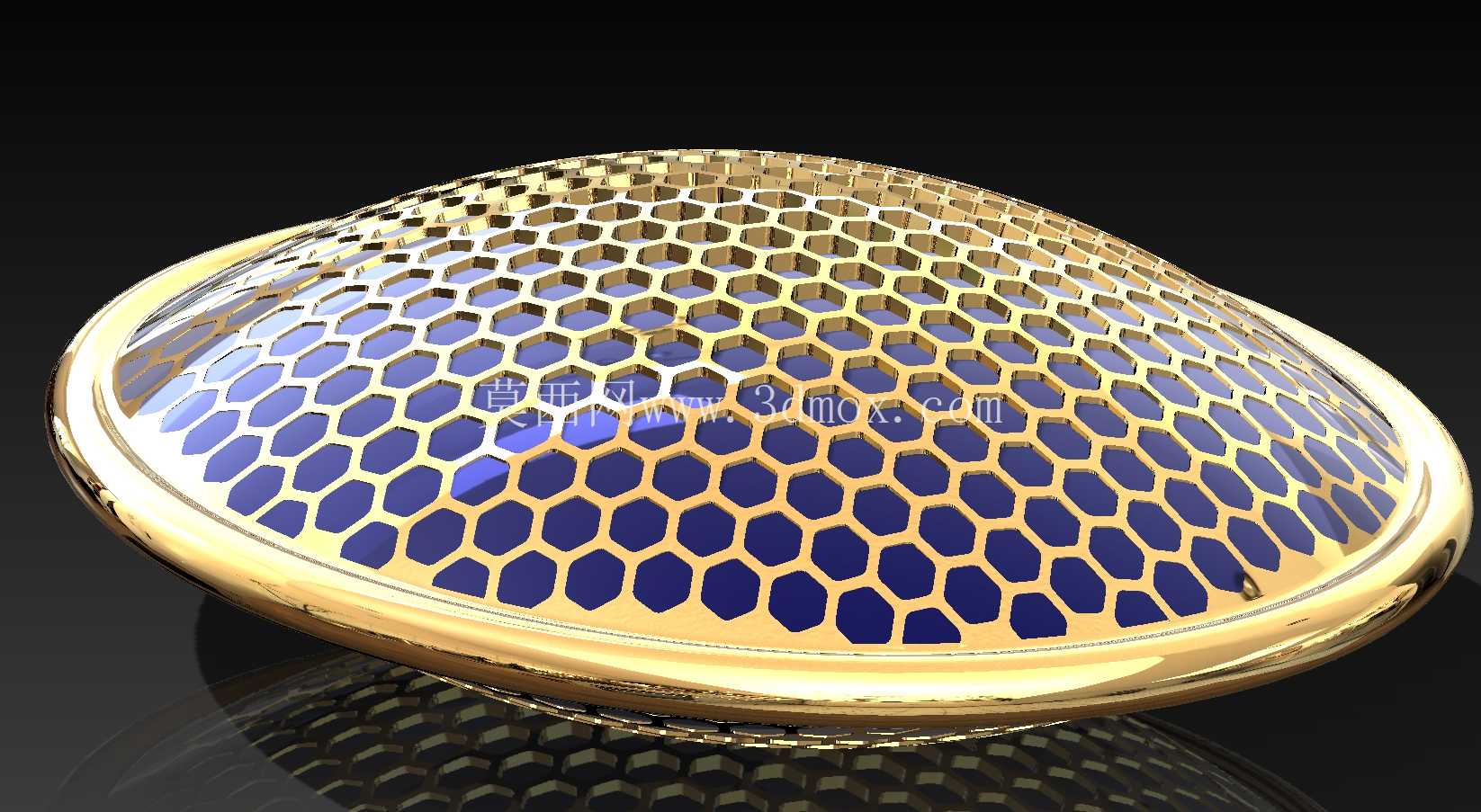

外形尺寸这块，基准版本的蜂窝板整体幅面是1200mm×800mm，总厚度20mm，单胞元的对边尺寸是6mm，胞元壁厚0.2mm，这个参数组合是兼顾比刚度和加工成本的最优区间——如果做3mm的胞元，比刚度只提升12%，但加工成本会涨47%，不管是机加工还是复合材料热压成型，良率都会掉一大截；如果胞元做到10mm以上，面外承压的稳定性会差很多，做100kg均布载荷测试的时候，中心挠度会超过2mm，没法满足精密设备的安装平面度要求。

实际应用里还要考虑不同工况的适配：如果是用在有隔音需求的场景，比如高铁车厢的内墙板，可以把部分胞元做不等高设计，形成亥姆霍兹共振腔，不用额外贴隔音棉就能提升3-5分贝的隔音量；如果是用在散热场景，比如大功率电源的散热衬板，可以在胞元内壁做微沟槽结构，配合风冷的时候能提升28%的换热效率，同时还能保证结构的承载能力，比单纯的散热翅片抗冲击能力强太多。

设计思路上没有追求极致的轻量化参数，而是留足了工艺余量：不管是用铝合金钎焊、芳纶纸浸胶热压，还是工程塑料3D打印，这个结构的脱模斜度、壁厚均匀性都能满足工艺要求，不会出现局部积料、成型缺料的问题。之前给户外通讯设备做的天线罩夹芯，用的就是同结构的ABS改型，在-40℃到65℃的户外环境下用了六年，没有出现结构变形或者密封失效的问题。

很多人做蜂窝结构设计只会照搬标准里的参数，忽略了安装边界的载荷传递：整个蜂窝板的安装孔位都布置在实体封边上，孔位距离封边边缘的距离是孔径的2.5倍，避免安装应力传递到蜂窝胞元区域；如果是需要在蜂窝板中间位置固定元器件，必须提前在对应位置做预埋的金属衬套，衬套和周围的胞元做一体化的实体填充，不能直接在蜂窝上攻丝，不然三次拆装之后螺纹就会完全失效。

另外结构的各向异性也要提前考虑：正六边形蜂窝在面内两个垂直方向的力学性能差异在10%以内，如果是做单向受载的结构，可以把胞元改成拉长的六边形，顺着载荷方向的胞元边长缩短，垂直载荷方向的边长拉长，能在同样重量下提升20%左右的承载能力，不过这种改型只适合固定载荷方向的场景，如果是多向受载的工况，还是用标准正六边形胞元更稳妥，不会出现某个方向刚度不足的问题。

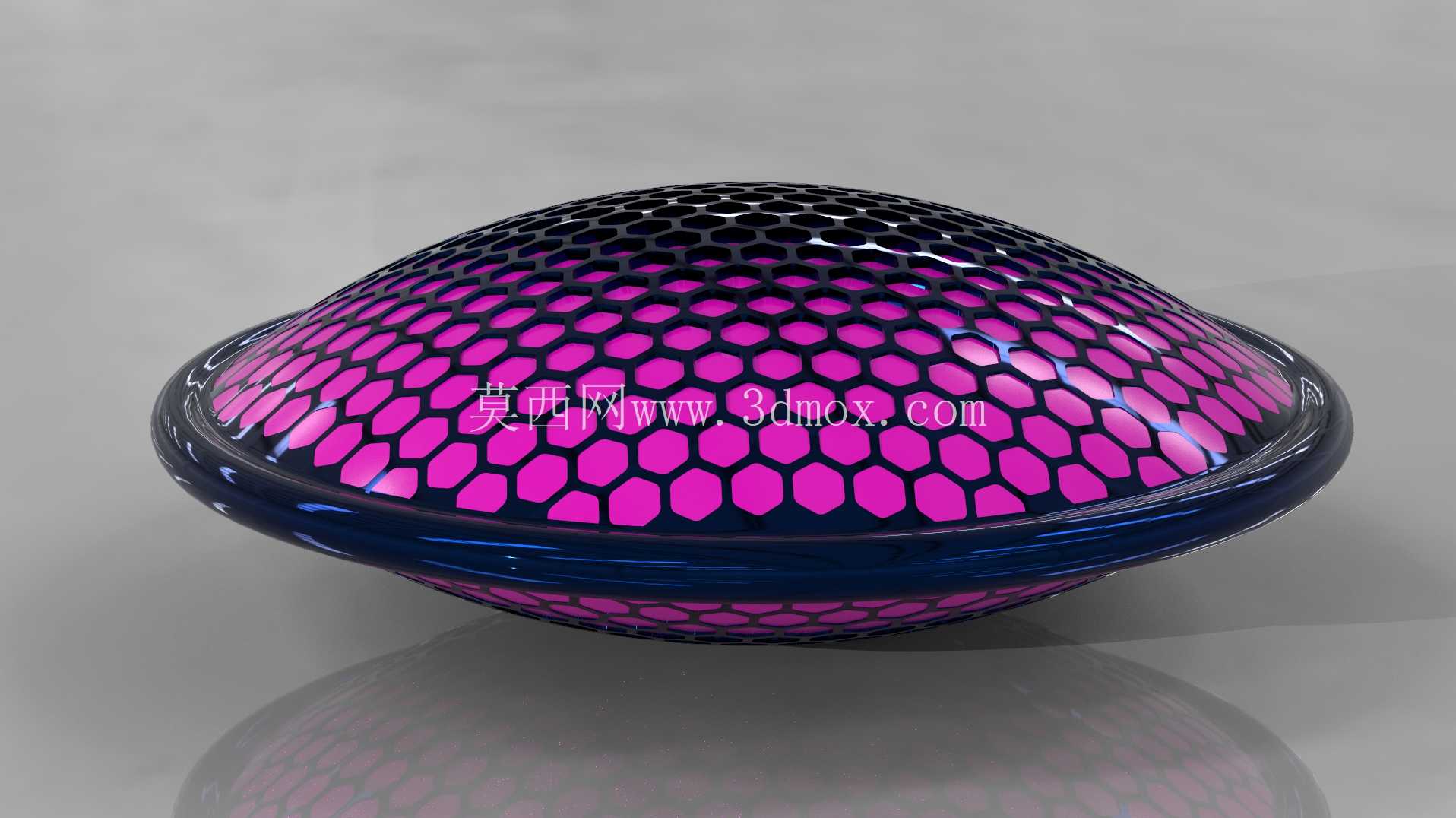

做这类结构的三维建模的时候，不要用整体阵列之后布尔合并的方式，那样后期改参数会非常麻烦，最好是用参数化建模的方式，把胞元边长、壁厚、圆角、整体幅面、封边宽度都做成可调整的参数，面对不同客户的需求时，只要输入对应的工况参数，就能快速生成适配的结构，不用每次从头画起，能省很多重复劳动的时间。之前带新人的时候，很多人一上来就画实体阵列，结果后期要改胞元尺寸的时候，整个模型全报错，调模型的时间比重新画还久。

还要注意和相邻构件的配合公差：如果蜂窝板是和金属框架配合安装，外围封边的尺寸公差要按h7来做，因为蜂窝结构本身的刚性不如实体金属，公差放太松的话，安装之后会出现异响，时间长了配合位置会出现磨损；如果是和复合材料构件粘接，封边的表面要做0.1mm深度的滚花纹理，能提升30%以上的粘接强度，避免长期受振之后出现脱胶的问题。
