嵌入式安装结构组件三维设计方案

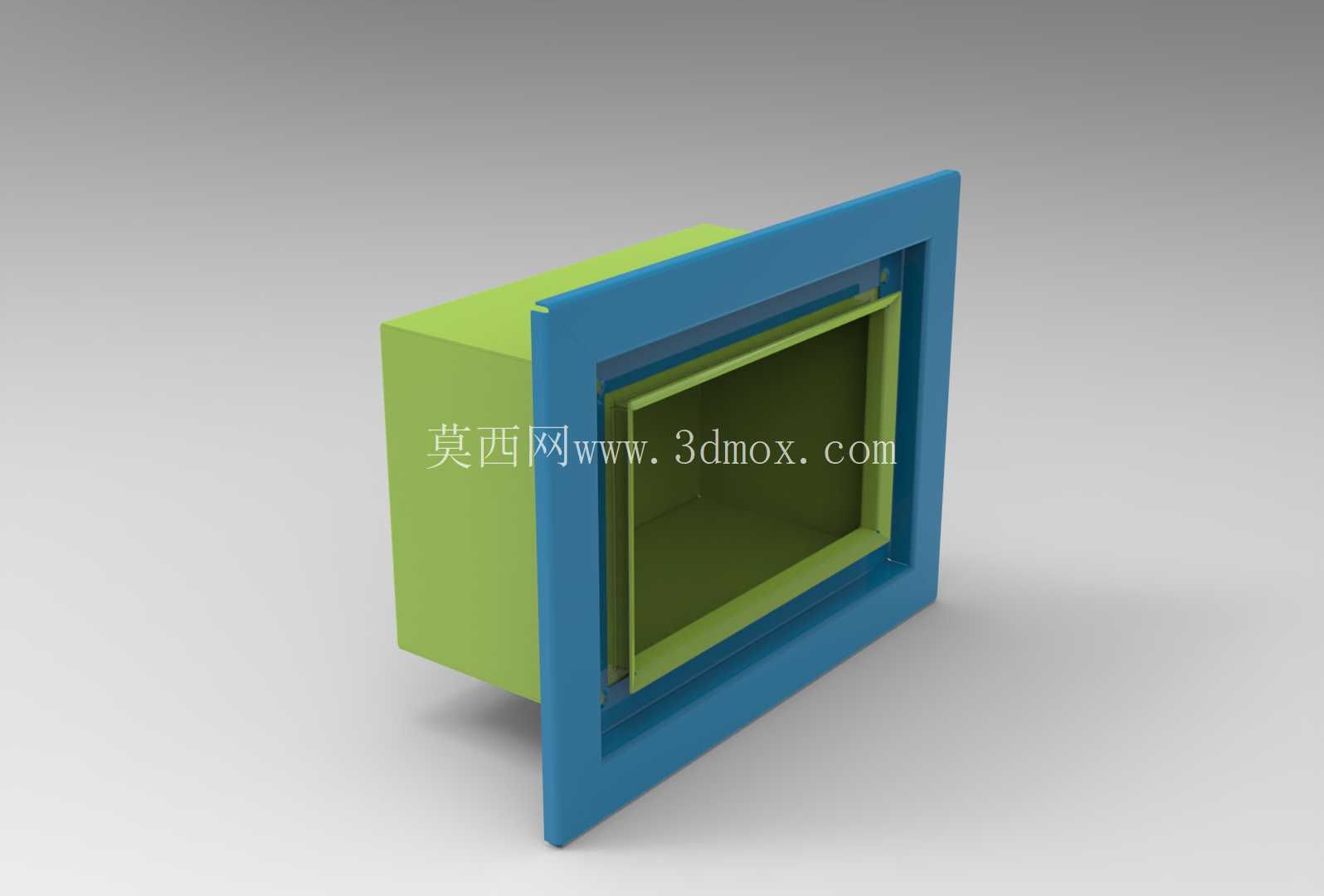

　　这套嵌入式安装结构的设计初衷，是解决各类需要内嵌装配场景下的定位精度与安装便捷性矛盾，在实际工程应用中，这类结构广泛出现在墙体内嵌设备、柜体嵌入式功能模块、设备舱内嵌功能单元的装配环节，比如工业控制柜内嵌操作面板、建筑墙体内嵌通风组件、成套设备内嵌检修模块的安装都能用到这类结构。从结构组成来看，整个组件分为外固定框与内嵌承载腔体两个核心部分，外框采用带台阶的止口设计，安装时外框的贴合面直接与安装基面的外表面齐平贴合，止口部分嵌入预先开好的安装孔洞内，台阶面的厚度刚好匹配安装基面的常规壁厚，能避免安装后出现框体凸起或者凹陷的问题，保证装配完成后外观面的平整度。

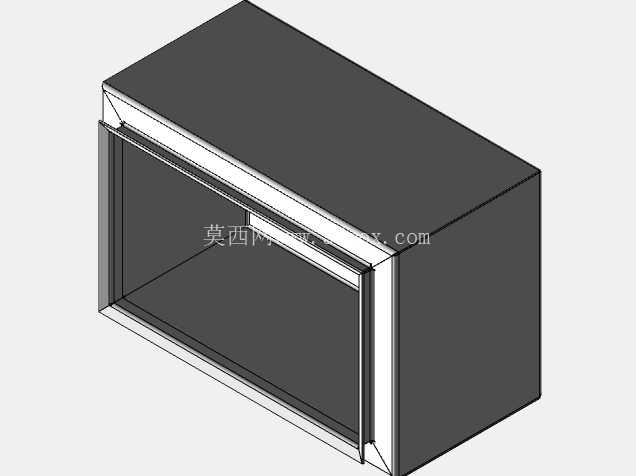

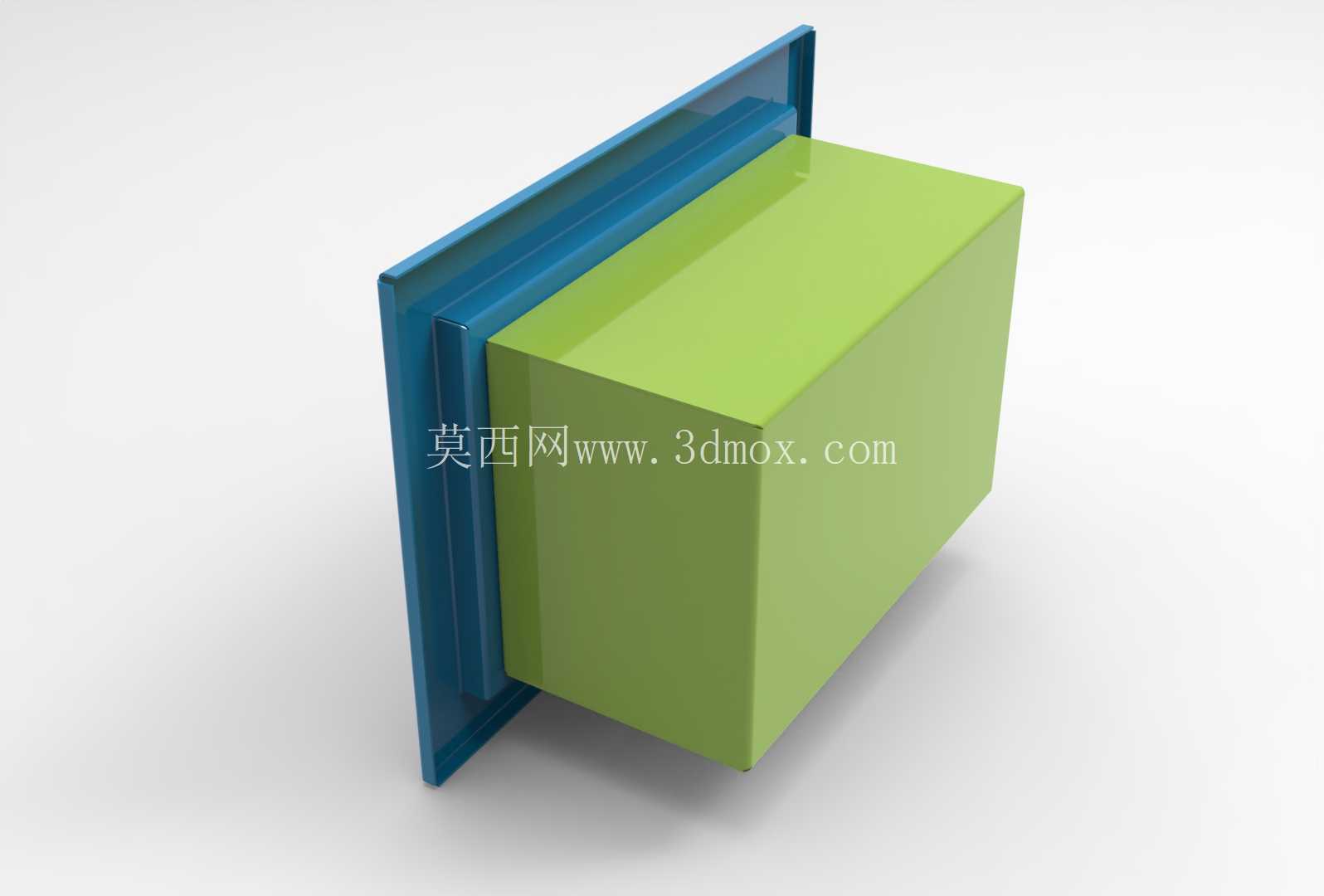

　　内嵌腔体与外框之间采用间隙配合设计，单边预留0.2mm的装配公差，既可以保证腔体能够顺利推入外框完成装配，又不会因为间隙过大出现装配后晃动的问题，腔体内部的空腔是功能部件的安装空间，腔体侧壁做了加厚处理，壁厚达到3mm，能够承载常规内嵌功能模块的重量，避免长期使用后出现腔体变形下垂的问题。在设计思路上，这套结构优先考虑了现场安装的容错率，外框的四个安装角做了R5的圆角过渡，对应安装孔洞的四角不需要加工成尖锐直角，现场施工时即便孔洞存在少量的尺寸偏差，只要偏差在2mm以内，外框都能顺利嵌入，不需要二次修整孔洞，能大幅降低现场安装的工作量。

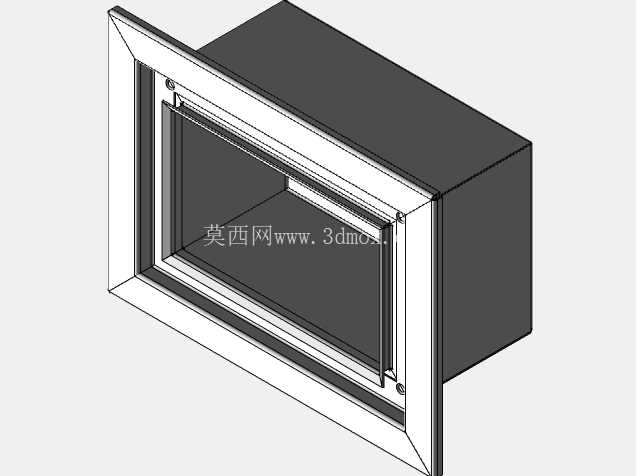

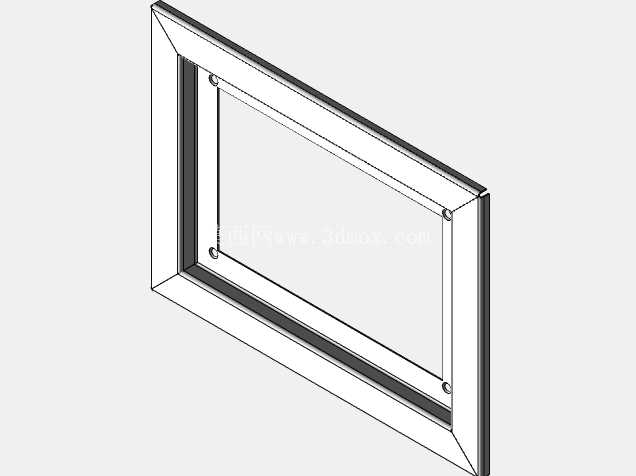

　　外框与安装基面的固定采用侧边隐形固定的方式，固定孔位设计在外框侧壁的内侧，装配完成后固定螺丝会被内嵌腔体完全遮挡，不会在外观面露出固定件，保证整体外观的整洁性，同时这种固定方式也能避免外部的灰尘、水汽从固定孔位渗入安装基面内部，提升整体结构的防护性能。从安装边界尺寸来看，外框的外轮廓尺寸比内嵌腔体的外轮廓尺寸单边大15mm，这个宽度的压边既能够覆盖安装孔洞边缘的施工瑕疵，又不会因为压边过宽占用过多的基面外观面积，压边的背面设计了一圈深度1mm的密封胶槽，安装时可以在胶槽内填充密封胶条或者密封胶，进一步提升装配后的密封性能，适用于有防尘、防溅要求的安装场景。

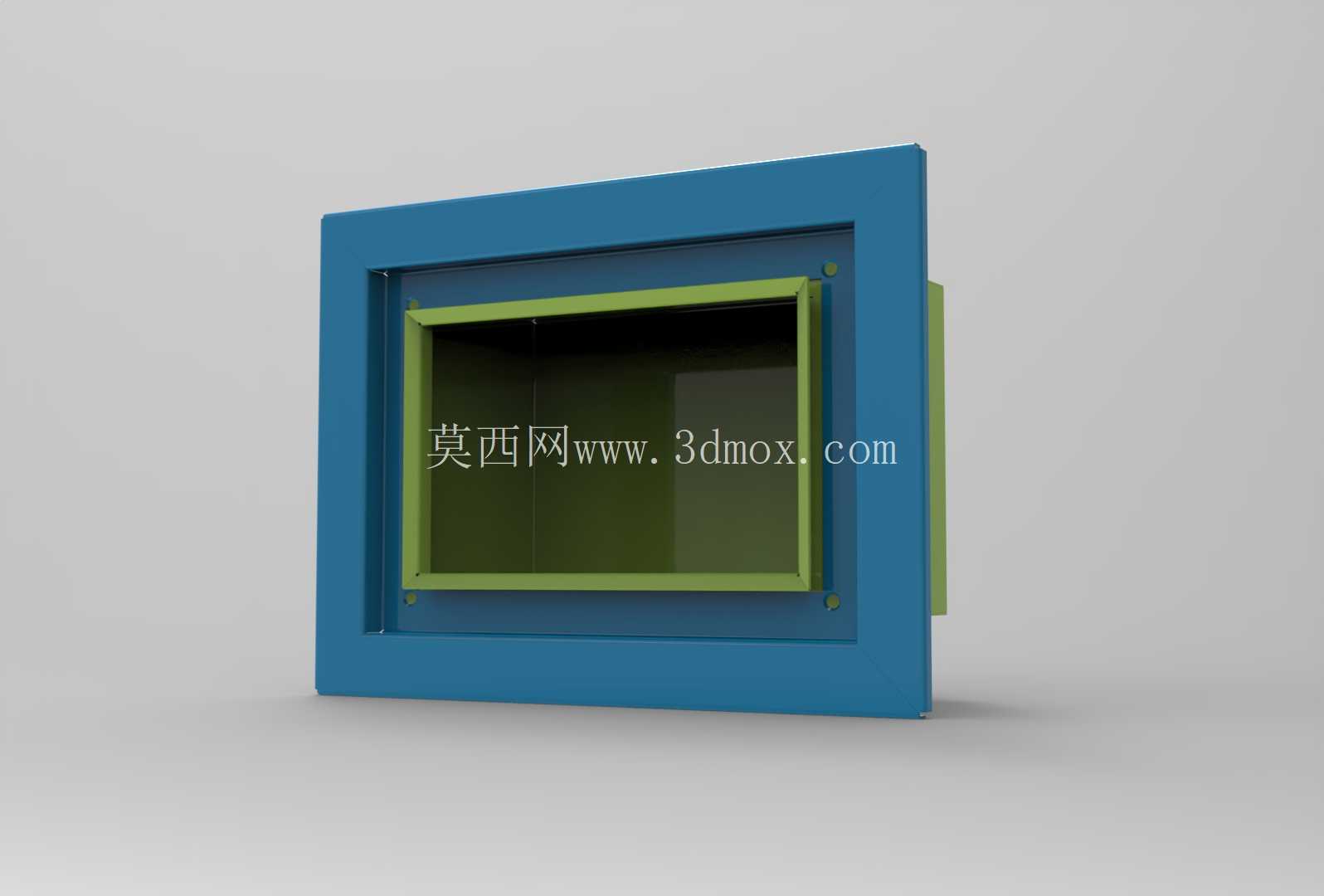

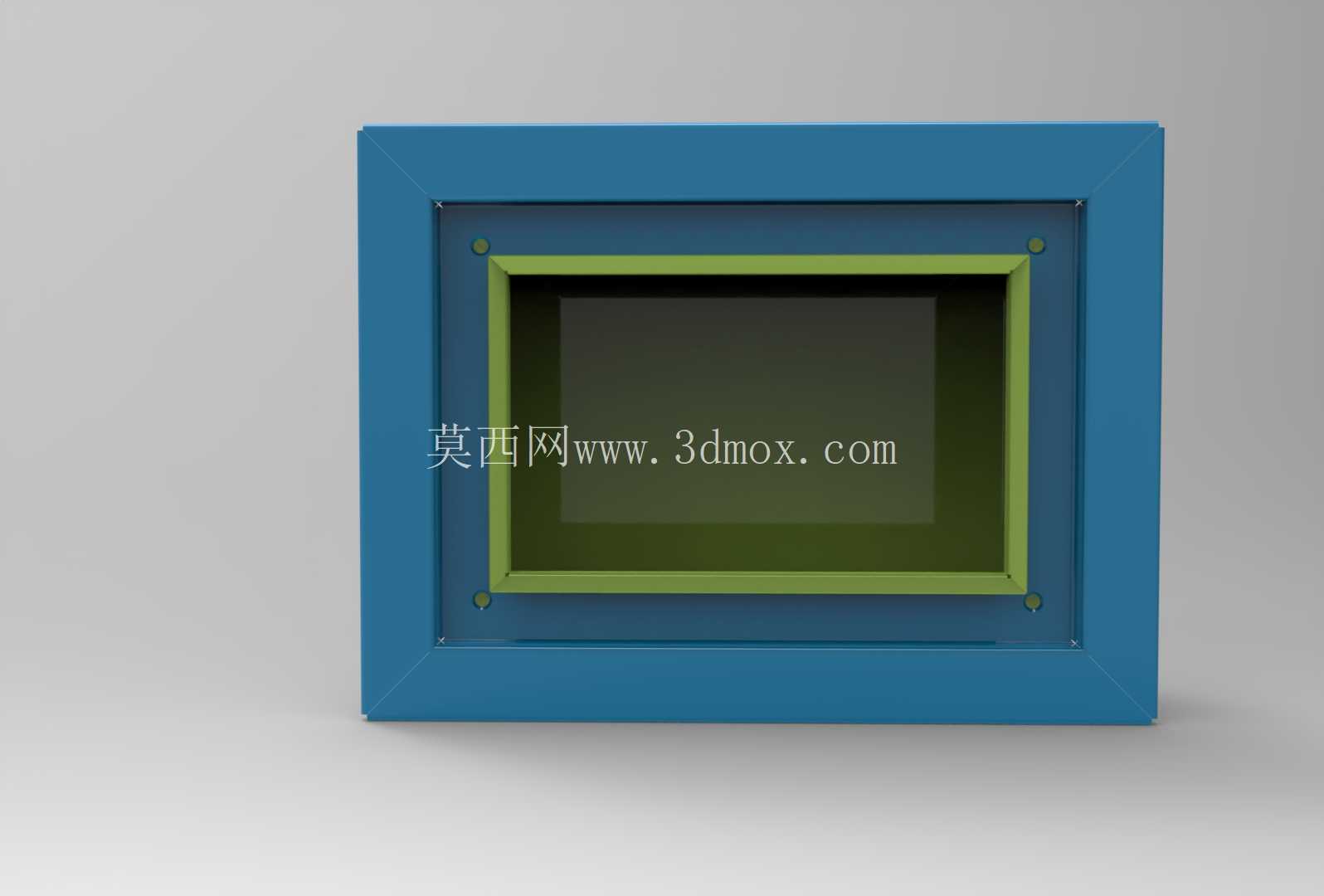

　　腔体的推入深度做了限位设计，当腔体推到指定位置时，腔体端部的凸台会与外框内侧的限位台阶贴合，保证腔体安装到位后与外框的外表面保持齐平，不会出现推入过深或者外凸的问题，腔体与外框之间的固定采用侧边卡扣加螺丝辅助固定的方式，日常维护需要拆卸腔体时，只需要拧下侧边的两个固定螺丝，就能将腔体从外框中抽出，不需要拆卸整个外框，大幅降低后期维护的难度。在实际选型使用时，需要注意安装基面的厚度要与外框止口的深度匹配，如果基面厚度小于止口深度，需要在基面背面加装配套的衬套来填补间隙，避免外框安装后出现松动；如果基面厚度大于止口深度，则需要预先在孔洞位置加工出沉台，保证外框安装后贴合面能够完全贴紧基面。这套结构的材质适配性较强，根据使用场景的不同，可以选用ABS注塑成型用于普通民用场景，也可以选用铝合金挤压成型后做表面氧化处理用于工业设备场景，还可以选用冷轧钢板折弯焊接后做喷塑处理用于有强度要求的重载场景，不同材质的生产工艺下，结构的连接位置都做了对应的工艺补偿，比如注塑版本的卡扣位置做了拔模斜度设计，钣金版本的折弯位置预留了折弯避让缺口，铝合金版本的连接位置设计了专门的攻丝底孔，能够适配不同加工工艺的生产要求，不需要对核心结构做大幅修改就能直接投产。
