带三梯形凹槽的互锁拼接砌块结构

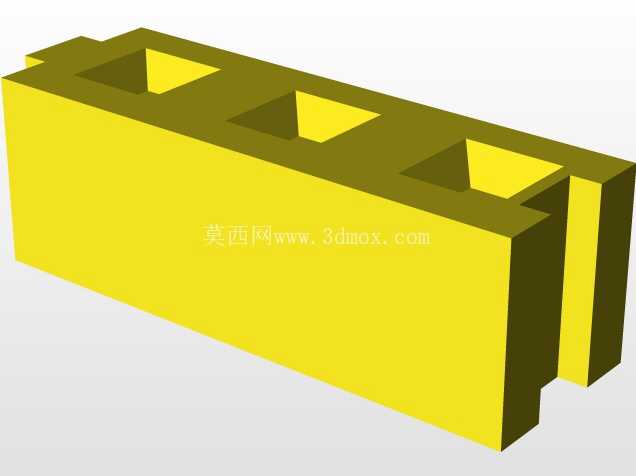

　　这款互锁拼接砌块的结构设计，最初是为了适配模块化快装墙体的快速搭建需求，在临时围挡、装配式建筑非承重内墙、展会临时展台搭建场景中，这类带精准互锁结构的砌块能够完全替代传统砂浆砌筑的作业模式，省去现场拌料、找平、等待固化的全流程工序，作业人员仅需经过简单培训即可完成整面墙体的拼接安装，单人工效相比传统砌筑方式可提升4倍以上。从结构细节来看，砌块主体采用等截面长方体基础构型，顶面均匀排布三个上宽下窄的梯形通槽，槽体侧壁设计有1.5度的拔模斜度，既能够满足压铸成型过程中的顺利脱模要求，也能在上下层砌块堆叠时，与下层砌块顶面的对应凸起形成精准的楔形配合，配合面的接触压强会随着上层砌块的自重逐步增大，完全避免水平方向的滑移错位，无需额外设置连接件即可保证堆叠结构的整体稳定性。

　　砌块的其中一个长边侧壁设计有连续的凸榫结构，对应另一侧长边则设置尺寸匹配的凹槽，相邻砌块水平拼接时，凸榫可完全嵌入对应凹槽内，形成整面墙体的水平方向互锁，彻底消除单块砌块的独立位移自由度，整面墙体拼接完成后可形成连续的整体受力结构，抗侧移能力相比普通无互锁砌块提升60%以上。在设计阶段的尺寸校核过程中，首先明确了砌块的基础安装边界：单块砌块的长度方向尺寸控制在400mm，宽度为200mm，高度为150mm，这个尺寸区间既能够保证单块构件的重量控制在单人可徒手搬运的范围内，也能匹配常规建筑模数的网格要求，在墙体排布时几乎不会产生边角裁切的废料。

　　顶面的三个梯形槽的槽口宽度设置为60mm，槽底宽度为50mm，槽深为40mm，这个尺寸比例经过反复验证，既能够保证互锁配合的接触面积足够大，不会因为局部压强过大导致构件边缘破损，也不会因为槽体过深削弱砌块主体的结构强度，经过抗压测试，单块砌块的竖向承重可达到12MPa以上，完全满足非承重墙体的荷载要求。压铸成型的工艺设计上，针对这类结构对称的构件，分型面设置在砌块最大截面的中心位置，三个梯形槽的成型采用整体式镶件结构，避免多镶件拼接产生的飞边毛刺，减少后续去毛刺的工序工作量；拔模斜度的统一设置也让成型后的砌块表面粗糙度可直接达到Ra6.3的要求，拼接配合面无需额外进行机加工即可满足装配精度要求。

　　在实际应用场景中，这类互锁砌块除了建筑领域的使用外，还可用于工业设备的周边防护围挡、仓储区域的分隔墙搭建，甚至在户外临时舞台的基座搭建中也能使用，因为其互锁结构的特性，拆卸时可直接逐块拆解，构件不会产生破损，可重复周转使用次数达到50次以上，相比传统一次性砌筑材料，综合使用成本可降低70%以上。设计过程中还特意规避了尖锐棱角的结构，所有外露边缘都设置了R2的圆角，一方面是避免压铸成型时尖角位置产生应力集中导致的填充不足、冷隔等成型缺陷，另一方面也能防止现场搬运、安装过程中棱角划伤作业人员，符合工业构件的安全设计要求。针对不同的使用场景，该结构还可通过调整材质适配不同需求：采用铝合金压铸成型时，构件自重更轻，适合需要频繁拆装移动的临时场景；采用锌合金压铸成型时，构件强度更高，耐磨性能更好，适合长期固定使用的围挡、墙体结构。在拼接安装的公差配合上，互锁的凸榫与凹槽之间设计了0.2mm的间隙配合，既能够保证现场安装时可顺利对位拼接，不会因为构件的微小成型误差导致装配卡滞，也不会因为间隙过大导致拼接后墙体出现晃动、缝隙过大的问题。
