压铸模具用大框轮盘结构零件设计

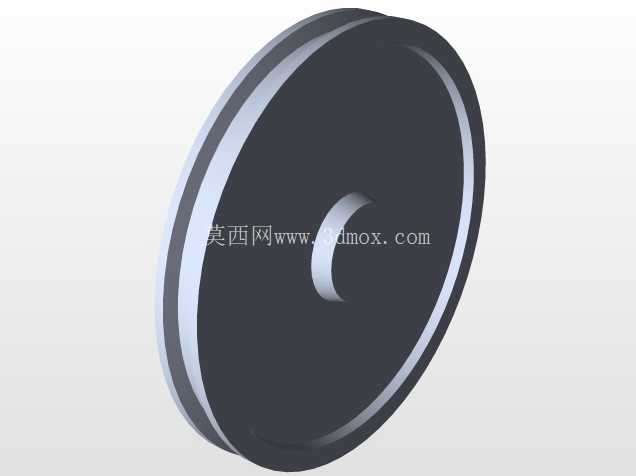

　　该轮盘类构件是压铸模具配套辅机中的核心导向承载部件，主要应用在立式冷室压铸机的自动送料取件工位，作为传动滚轮承担料柄输送、工件转移过程中的导向与承重作用，日常运行中需要承受120kg以内的往复载荷，同时适配压铸车间高温、多铝屑飞溅的作业环境，轮体表面需要耐受150℃以内的持续烘烤，避免长期受热出现形变影响送料精度。从结构设计逻辑来看，整体采用单腹板轮式结构，轮缘位置设计有凸起的限位挡边，能够在输送链条带动轮体转动时，避免配套的输送皮带出现轴向窜动，中心位置的凸台轮毂是核心安装基准，轮毂内孔预留了标准轴承的安装位，安装时可以直接压入深沟球轴承实现与固定轴的转动配合，不需要额外加工衬套结构，减少现场装配的工序步骤。

　　轮缘的工作面做了微弧倒角处理，边缘没有尖锐棱角，一方面可以避免安装时刮伤操作人员，另一方面也能减少皮带长期运行的磨损量，延长输送皮带的更换周期。从安装边界尺寸来看，轮体外径控制在220mm，轮缘宽度为35mm，中心轮毂的凸台高度为18mm，内孔直径适配20mm的标准安装轴，安装时轮毂端面与机架侧板的预留间隙控制在1.5-2mm，既可以避免轮体转动时与机架发生摩擦，也能预留足够的热胀冷缩余量，适配压铸车间昼夜温差带来的尺寸变化。腹板位置采用等厚薄板设计，厚度为8mm，在保证整体结构强度的前提下尽可能降低轮体自重，减少转动时的惯性力矩，降低驱动电机的负载。

　　设计过程中特意规避了应力集中的直角结构，腹板与轮缘、轮毂的衔接位置都做了R3的圆角过渡，避免长期交变载荷下出现疲劳裂纹，延长零件的使用寿命。在实际工况适配性上，轮体的非工作面没有做多余的涂层处理，保留金属基体的导热性能，能够快速将压铸过程中传递到轮体的热量散发出去，避免热量堆积传导到中心轴承位置，导致轴承润滑脂过早失效。轮缘的工作面粗糙度控制在Ra1.6，既保证足够的摩擦力带动皮带运行，也不会因为表面过于粗糙加速皮带磨损。现场安装时，只需要将轴承压入轮毂内孔，穿入固定轴后两端用轴用挡圈限位即可完成装配，不需要额外制作定制化的安装配件，通用互换性较强，能够适配多数中小型压铸机的周边输送线改造需求。

　　在结构校验阶段，通过有限元模拟验证，轮体在承受150kg的径向载荷时，最大形变量仅为0.02mm，完全满足压铸送料工位0.1mm以内的位置精度要求，不会因为轮体形变导致送料位置偏移，影响取件机械手的抓取成功率。同时轮体的动平衡等级控制在G6.3，转速在60r/min的工况下运行不会出现明显振动，保证输送过程的平稳性，避免输送的压铸件因为振动出现表面磕碰伤，影响压铸件的外观质量。
