紧凑型双螺旋折返式金属楼梯结构设计

本次呈现的螺旋梯结构，核心针对小垂直贯通空间的楼层连通需求设计，区别于常规直跑梯、折角梯对平面投影面积的高要求，该结构将梯段沿中心支撑轴做连续螺旋折返排布，在极小的地面占用范围内完成多层高差的通行功能，适配loft夹层、工业设备操作平台、狭小管井旁检修通道、商业空间异形竖向交通等场景，尤其适合平面预留洞口尺寸不足、无法布置常规梯型的安装环境。

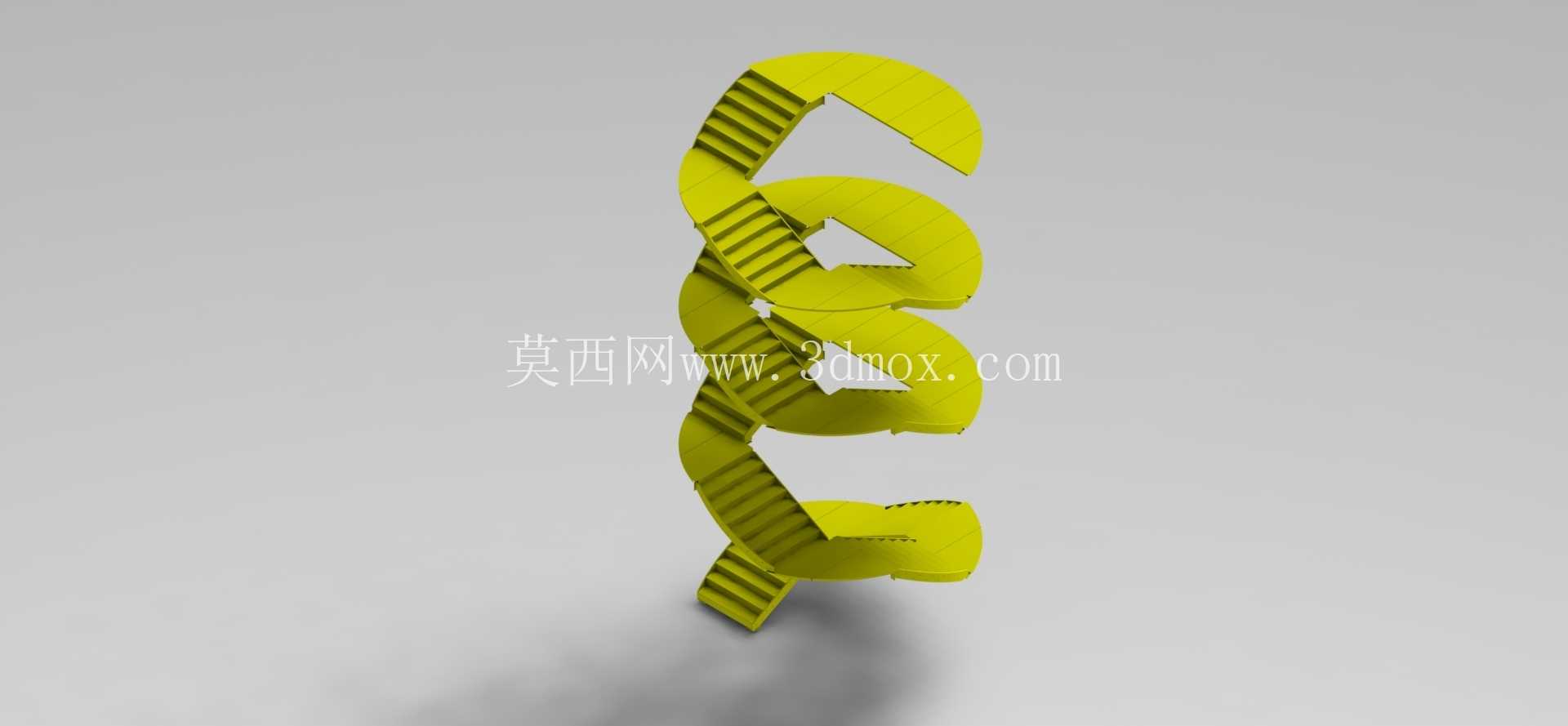

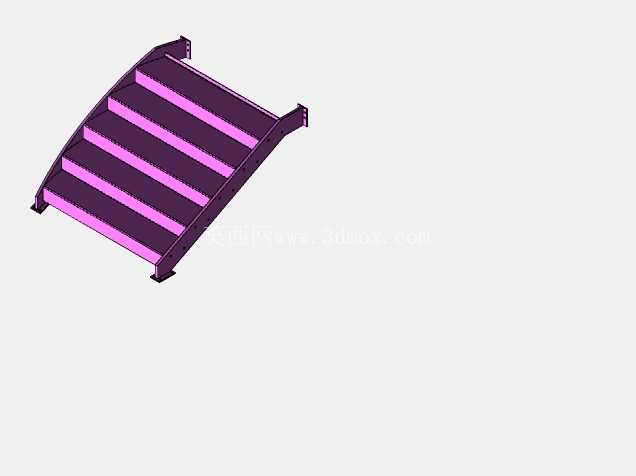

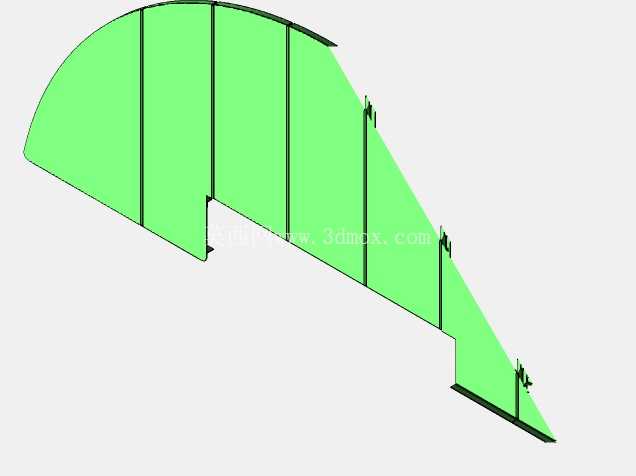

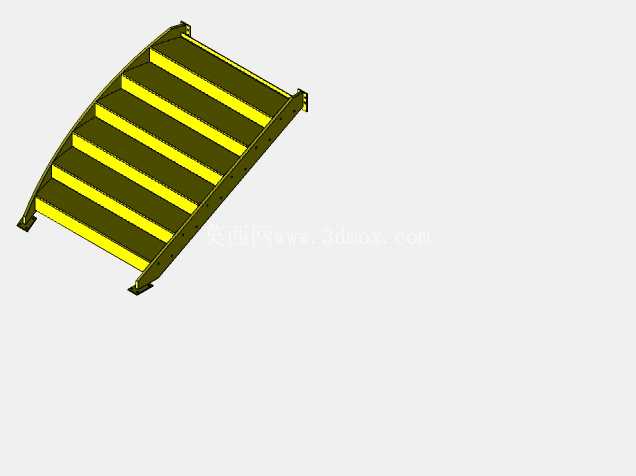

从结构逻辑来看，该梯采用中心立柱承载+外侧弧形护边结合的受力体系，中心立柱作为主要竖向承重构件，承接所有踏步传递的竖向荷载与行人通行带来的动载荷，每一级踏步均为扇形踏步，内窄外宽的形态完全贴合螺旋上升的轨迹，踏步踏面做了防滑纹理处理，外侧设置连续的弧形挡边，既可以避免行人踏空，也能作为扶手安装的基础载体，梯段整体做连续双螺旋折返，在有限的竖向高度内完成两次方向回转，相比单螺旋梯进一步压缩了平面投影半径，安装时仅需要在上下楼层对应位置预留圆形或近方形的贯通洞口，底部与地面预埋钢板做螺栓固定，顶部与楼层结构梁做刚性连接，无需额外设置大面积支撑结构，对安装现场的结构改动量极小。

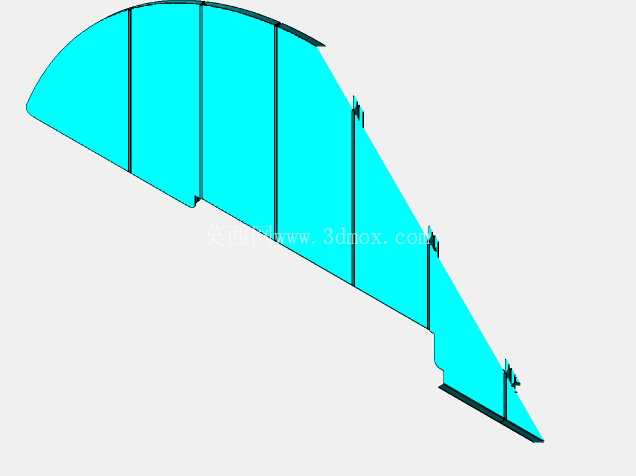

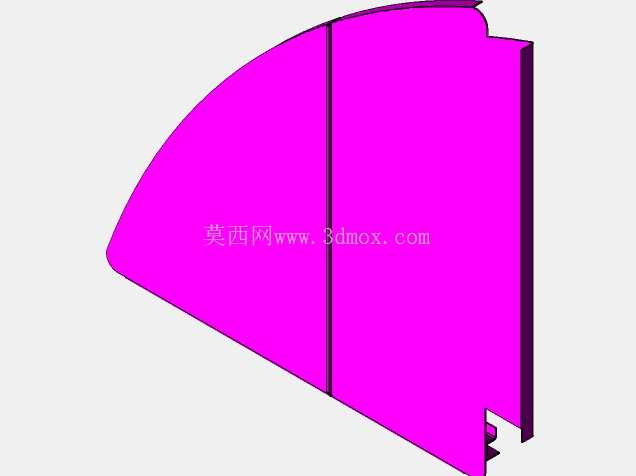

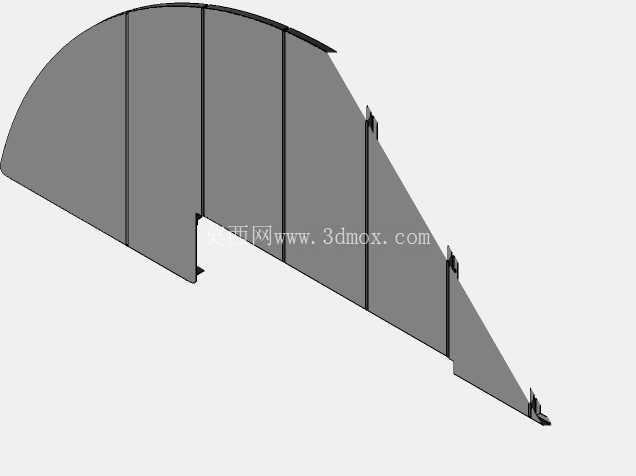

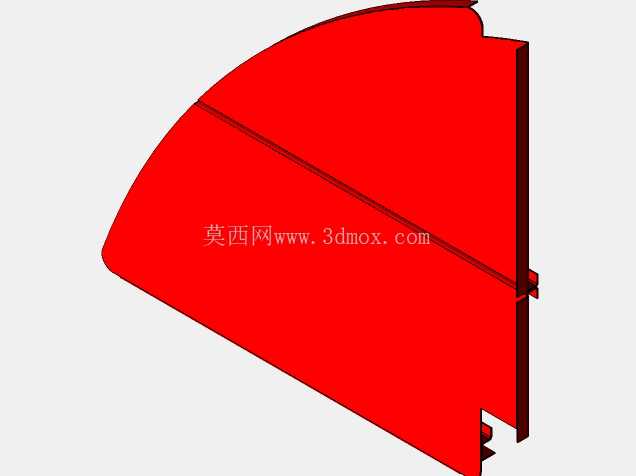

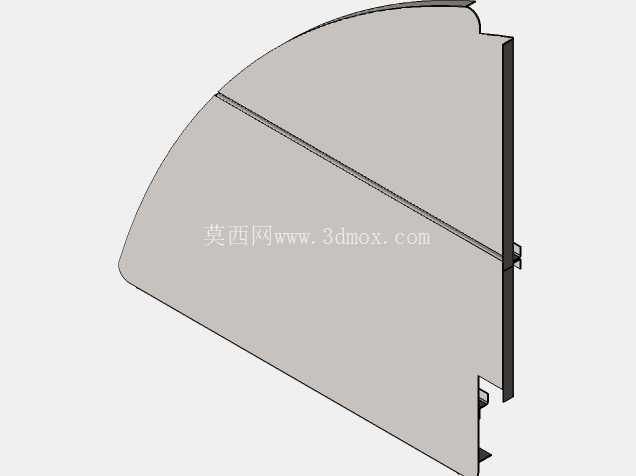

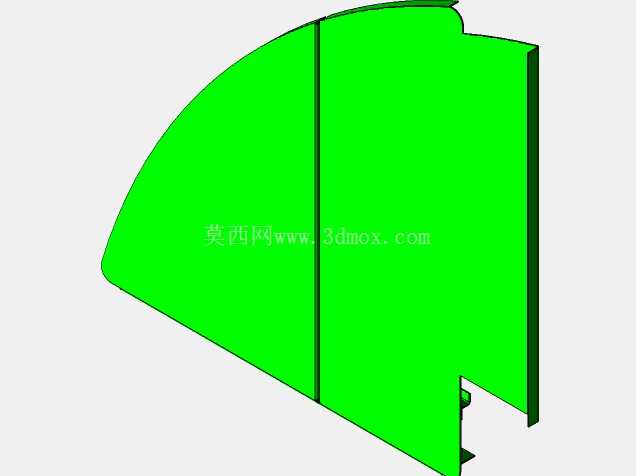

设计过程中优先考虑了通行的人体工程学边界，踏步内侧最小宽度满足单人侧身通行的安全要求，外侧有效踏面宽度保证正常步幅下的落脚空间，每一级踏步的升高等差控制在常规步行舒适区间，避免螺旋梯常见的步高突变带来的绊倒风险，梯段整体的螺旋升角经过反复校核，既保证整体结构的紧凑性，也控制行人上下的坡度在可接受范围内，不会出现坡度过陡导致的通行吃力问题。外侧护边采用一体化弧形弯折成型工艺，与每一级踏步的外端做满焊连接，既提升了整体结构的抗扭刚度，也避免了拼接缝隙带来的夹手、积灰问题，中心立柱采用空心圆管截面，在保证足够抗弯抗扭强度的同时降低整体自重，减少对安装基面的载荷要求。

从安装边界来看，该梯整体平面投影直径可根据现场洞口尺寸做参数化调整，适配不同大小的竖向贯通空间，梯段总高度可根据实际楼层高差做踏步数量的增减，无需改动整体螺旋轨迹逻辑，安装时可采用分段拼装的形式，将单段梯段从预留洞口送入后再做现场拼接固定，适合已完成主体结构施工、无法吊装大型构件的改造场景。在工业场景中使用时，可在踏步表面额外铺设防滑耐磨钢板，外侧加装封闭式金属护板，满足工厂内设备操作平台的高空作业安全要求；在商业室内场景使用时，可在护边基础上加装玻璃护栏、木质扶手，适配装修风格的同时保证通行安全。

结构受力层面，所有踏步与中心立柱的连接节点均采用插接后满焊的形式，避免单点焊接带来的应力集中问题，每段螺旋梯段的上下端均设置连接法兰，可与不同高度的延伸段做快速拼接，底部支撑座设置可调地脚，可适应安装地面存在的微小高差，无需额外做地面找平处理。日常使用中，该结构无易损活动部件，仅需要定期检查连接螺栓的紧固状态即可，维护成本极低，相比混凝土螺旋梯，其自重仅为同尺寸混凝土梯的五分之一左右，对建筑结构的载荷要求大幅降低，尤其适合轻型钢结构建筑、夹层改造等对结构载荷有严格限制的场景。
