超市墙柜三角支撑托架结构设计

　　这款三角支撑构件主要应用于商超零售场景的墙面置物系统，作为墙柜层板的核心承重连接件，承担着连接墙面固定基座与置物层板的关键作用，适配超市墙面陈列区、靠墙货柜、端架侧边置物单元的安装需求，能够在有限的墙面空间内拓展陈列承载能力，避免落地货架占用卖场通行空间的问题。从结构设计逻辑来看，整体采用直角三角受力构型，斜边做流畅的弧形过渡处理，既规避了尖锐边角带来的磕碰风险，也优化了应力传递路径——垂直边贴合墙面安装面，水平边承托层板底部，斜边作为主要受力拉压构件，将层板上的货物载荷均匀传递到墙面固定点，避免局部应力集中导致的构件变形。

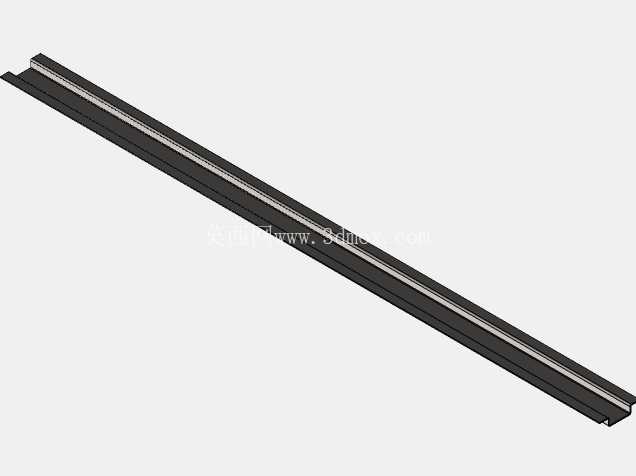

　　构件靠近墙面的一侧预留了卡扣式连接槽位，无需额外打孔即可卡入墙面预装的立柱挂槽，安装时只需对准槽位推入即可完成初步固定，后续调整层板高度时也可直接沿槽位上下滑动调整，适配不同高度商品的陈列需求，大幅降低商超现场安装与后期调整的人工成本。水平承托边的端部做了微上翘的限位处理，能够防止放置在层板上的商品或层板本体向外滑脱，承托面的平整度控制在合理公差范围内，保证层板安装后不会出现倾斜晃动感。

　　构件整体采用薄钢板一体冲压成型的工艺思路，壁厚根据常规商超陈列载荷做匹配设计，单支托架可满足常规包装食品、日化用品等轻型商超货品的承载需求，相邻托架的安装间距可根据层板长度、实际承载重量灵活调整，通常600mm长度的层板搭配两支该托架即可满足日常陈列使用。安装边界方面，垂直安装边的孔位/槽位间距适配市面通用的商超墙面立柱孔距标准，无需对现有卖场的墙面预装立柱做额外改造即可直接适配，水平承托边的宽度匹配常规超市层板的底部卡槽尺寸，层板卡入后不会出现左右窜动的问题。斜边的弧形收边设计除了安全考量外，也能减少清洁死角，日常卖场清洁时抹布可顺畅划过构件表面，不会在边角处积留灰尘。

　　从受力仿真的角度看，构件在最大额定载荷下的最大形变位置出现在水平边的外端部，形变量控制在不影响层板水平度的范围内，垂直安装边的连接槽位处做了局部加强翻边处理，避免长期承重后槽位出现变形松脱的问题。这类支撑构件除了超市墙柜场景外，也可适配仓储轻型置物架、门店展示墙、家用壁挂置物架的承重需求，结构通用性较强，建模过程中对安装配合间隙做了合理预留，既保证安装时的顺畅度，也不会因间隙过大导致安装后出现晃动异响。
