Ti-6Al-4V材质BCC晶格结构静载力学分析模型

　　在航空航天轻量化承力构件、生物医用植入体的结构设计环节，多孔晶格结构的力学性能验证是绕不开的核心环节，本次构建的BCC体心立方晶格分析模型，正是针对Ti-6Al-4V钛合金材质的典型多孔结构开展静载力学响应研究的载体。从实际工程应用场景来看，这类BCC晶格结构常被用于替代传统实体结构，在保证承载能力的前提下大幅降低构件自重，比如航空发动机的局部承力衬垫、骨科植入的骨小梁融合结构，都会采用这类周期性排布的晶格构型，而孔隙缺陷是金属增材制造这类结构时最常见的工艺瑕疵，直接影响构件的实际服役寿命。

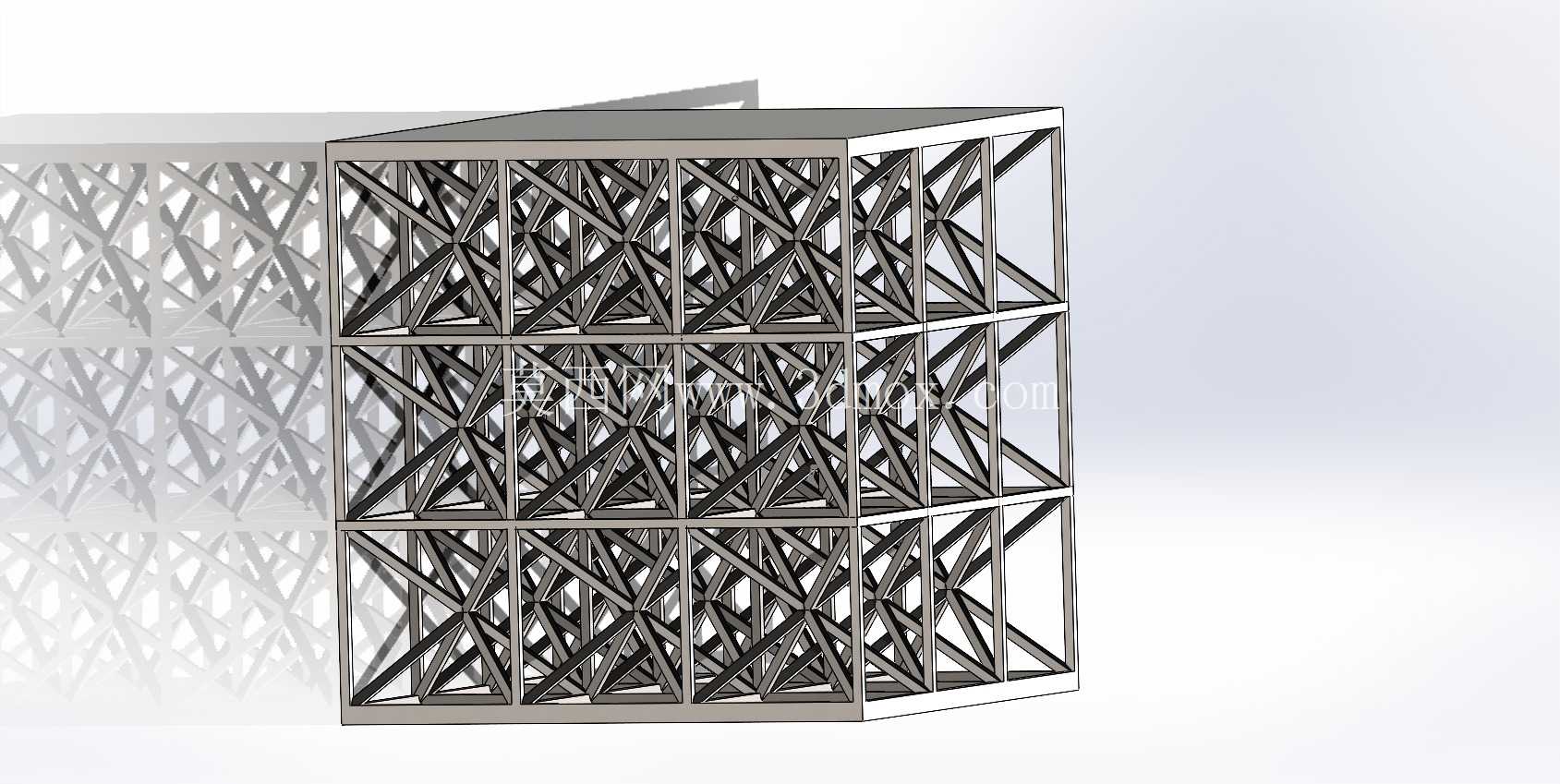

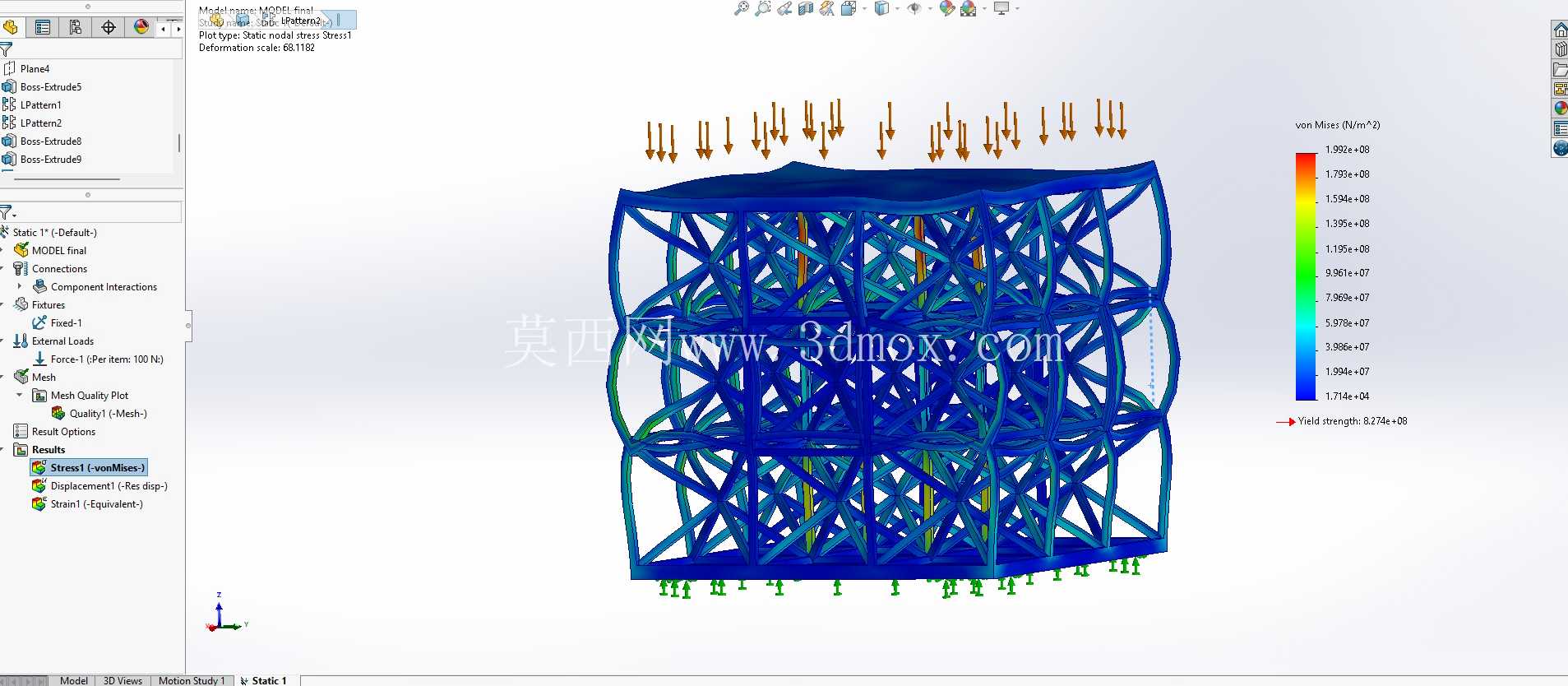

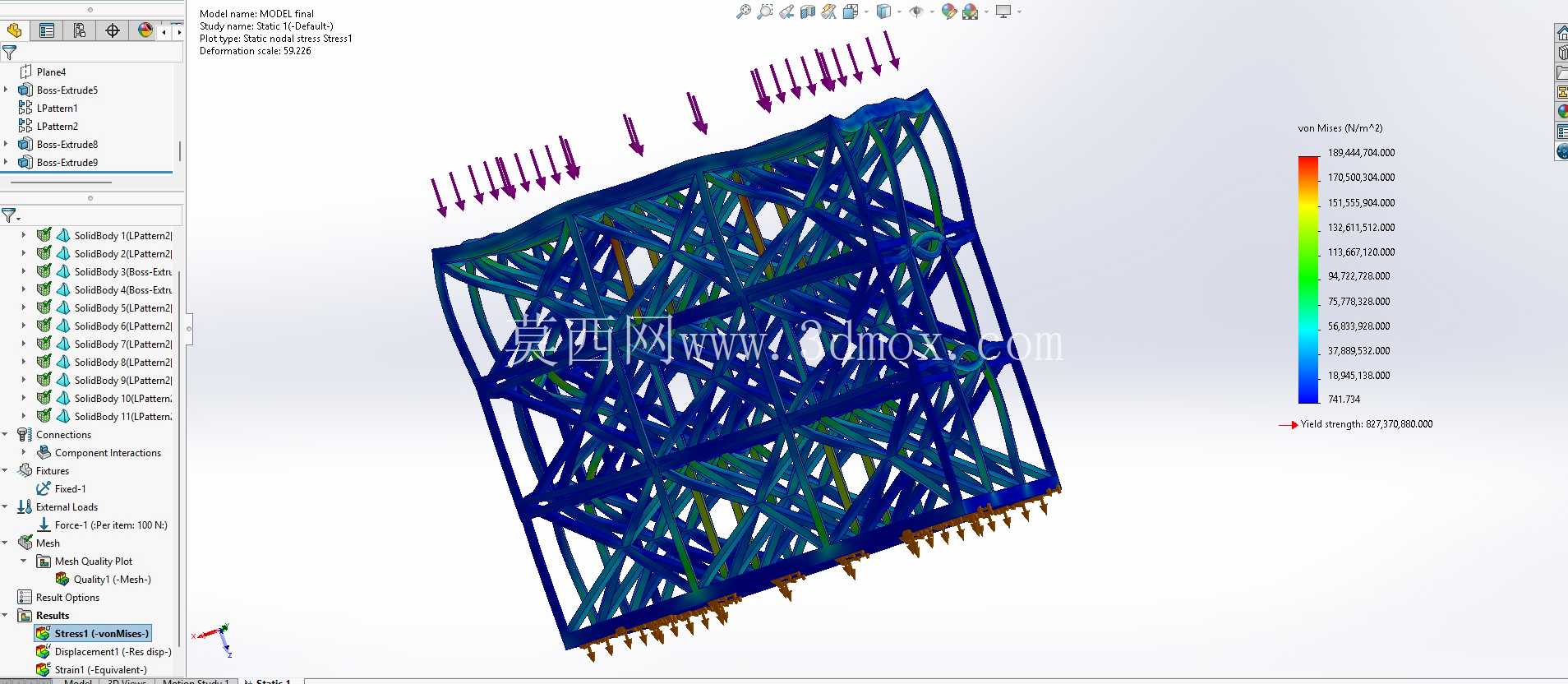

　　模型构建阶段完全还原了BCC晶格的几何拓扑特征，单胞杆件的截面尺寸、相邻单胞的连接过渡都严格遵循工程实际的设计参数，整体结构的边界约束完全模拟实际装夹状态：结构底部完全固定，限制所有方向的平动与转动自由度，顶部施加垂直向下的100N静态均布载荷，和实验室开展压缩力学试验的加载条件完全一致。设计过程中特意构建了两组对照模型，一组是无任何缺陷的理想完美晶格结构，另一组是在杆件连接节点处预设了微孔隙缺陷的实际工艺模型，通过有限元求解可以直观看到两类结构的应力传递路径差异：理想晶格的应力会沿着杆件轴向均匀传递，最大应力出现在杆件与固定端的连接位置，应力分布梯度平缓；而存在微孔隙缺陷的晶格，孔隙边缘会出现明显的应力集中现象，最大应力值较理想模型出现显著提升，这一结果直接量化了内部缺陷对晶格结构承载能力的削弱程度，也能为增材制造工艺的参数优化提供数据支撑。

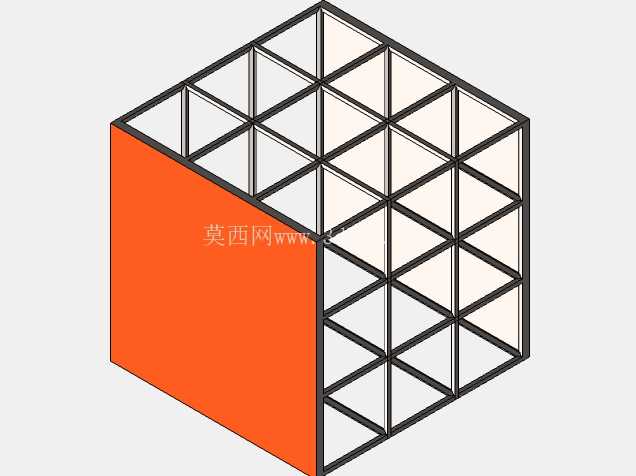

　　从安装边界来看，该类晶格结构在实际应用中多作为夹芯结构的芯层使用，上下表面会与实体面板通过扩散连接或者增材制造一体化成型，因此模型在上下端面都预留了足够的连接基准面，保证和面板装配时的定位精度，不会出现杆件端面与面板贴合不全导致的附加应力问题。在结构细节处理上，所有杆件的相交位置都做了微小的圆角过渡，避免几何尖角导致的仿真应力奇异问题，保证求解结果的准确性，同时也和实际增材制造过程中熔池自然形成的过渡圆角特征相匹配，不会出现理想几何与实际工艺脱节的问题。针对晶格结构对内部缺陷敏感的特性，模型还可以通过调整孔隙的位置、尺寸、数量，进一步开展不同缺陷程度下的力学性能退化规律研究，为这类结构的损伤容限设计提供基础数据支撑。

　　不同于常规的实体结构仿真，晶格结构的杆件数量多、几何特征细碎，建模过程中采用了参数化单胞阵列的方式，既保证了所有单胞几何尺寸的一致性，也方便后续调整单胞尺寸、杆件直径、孔隙率等参数，快速生成不同构型的晶格模型开展系列化仿真分析，大幅提升结构迭代的效率。在实际工程选型阶段，设计人员可以基于该模型的分析结果，根据构件的实际承载需求调整晶格的孔隙率与杆件直径，在轻量化与承载能力之间找到最优平衡点，同时结合增材制造的工艺能力，设定合理的缺陷容限阈值，避免为了追求过高的成型精度导致制造成本大幅上升。
