商用立式冷冻柜内胆钣金结构设计

本次呈现的冷冻柜结构，核心聚焦商用立式冷柜的内胆承载与保温腔体成型部分，是制冷设备结构设计中直接决定储物空间利用率、保温密封性能的核心组件。从实际应用场景来看，这类结构广泛适配商超立式展示冷柜、餐饮后厨低温存储柜、实验室样品低温保存柜等场景，区别于家用小型冷柜，商用场景下的内胆结构需要承受更高频次的开关门冲击、更大的储物堆载，同时要配合外层保温层形成连续无冷桥的密闭低温空间，减少冷量损耗。

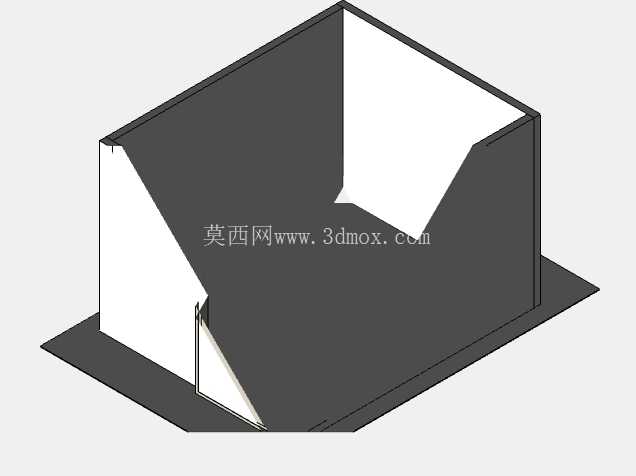

从结构功能特性来看，该模型呈现的内胆采用一体折弯成型的钣金腔体结构，底部预留平整的承载安装边，可直接与冷柜底部的支撑机架、制冷蒸发器盘管安装位贴合固定，腔体侧壁的折边结构一方面用于卡装保温层的填充限位，另一方面为内胆与外柜体之间的发泡保温层提供均匀的填充间隙，避免出现保温层空洞导致的局部凝露问题。腔体开口处的折边做了外翻压边处理，可与柜门的密封胶条形成完整的贴合面，保证关门状态下的密封性能，减少冷量外泄。侧壁的缺口结构是为制冷管路、温控传感器走线预留的穿装位，在实际装配中，该位置会配套密封胶套做隔温密封处理，避免穿线位置形成冷桥造成结霜。

在设计思路层面，该结构优先考虑了钣金加工的工艺可行性，所有折弯角度均采用常规90度折弯工艺，无特殊异形折弯需求，可通过普通数控折弯设备完成加工，降低生产制造成本；腔体转角位置均预留了合理的折弯内R角，既避免折弯过程中出现钣金开裂问题，也能减少内胆转角位置的清洁死角，适配商用场景下的设备清洁需求。底部的外延安装边采用整圈外翻结构，可通过螺栓或者发泡粘接的方式与外柜体底部框架牢固连接，承受满载储物状态下的重量载荷，避免长期使用后内胆出现下沉变形，影响柜门密封效果。

从安装边界与尺寸适配角度来看，该内胆结构的外形尺寸需要与外柜体的内部安装空间预留单侧35-50mm的保温层填充间隙，这个间隙是聚氨酯发泡保温层的标准厚度区间，既可以保证保温效果，也不会过度占用柜体外部空间，提升设备的空间利用率。底部安装边的外延尺寸比腔体本体单边宽出20mm，可直接搭在外柜体的底部支撑横梁上，安装时无需额外设计复杂的支撑托架，简化整体装配流程。腔体开口处的外翻边宽度控制在15mm，刚好可以压合在外柜体的门框安装位内侧，配合密封胶条的压缩量，形成均匀的密封贴合面，避免出现胶条压合不实导致的漏冷问题。

在实际工程应用中，这类内胆结构的钣金材质通常选用食品级304不锈钢或者预涂防腐镀锌板，前者适配餐饮、食品存储场景的卫生要求，后者可满足普通商用存储场景的成本控制需求。结构设计中特意规避了容易积霜的内凹死角，所有内壁转角均做圆弧过渡，可减少设备运行过程中的结霜堆积，降低用户除霜的维护频率。侧壁的平整面也为后期加装储物搁架的支撑导轨预留了安装位置，用户可根据存储物品的高度灵活调整搁架间距，提升腔体内部的空间适配性。
