双立板直角安装固定连接支座结构

这类双立板直角支座在工业装配场景里的应用覆盖范围很广，从自动化生产线的型材框架搭建，到小型设备的外围护板固定，再到压铸模具周边的辅助定位组件安装，都能看到这类结构的身影。它的核心作用是实现两个垂直方向构件的刚性连接，相比单折边角码，双立板的结构形式能提供更高的抗扭、抗侧向载荷能力，在存在持续振动或者交变载荷的安装位，这种结构的连接可靠性要比普通单立板角码高出不少。

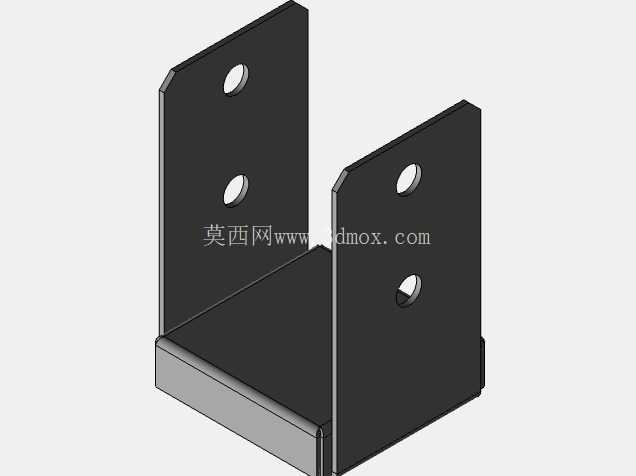

从结构设计思路来看，这个支座采用一体折弯成型的加工工艺，底部是水平承载板，两侧垂直向上延伸出两块对称的立板，每块立板上都预留了两个安装孔位，这种对称孔位设计一方面可以平衡安装时的锁紧应力，避免单侧锁紧带来的支座变形，另一方面也能适配不同孔距的被连接件，提升结构的通用适配性。立板上的安装孔采用通孔设计，装配时可以直接穿入螺栓完成锁紧，不需要额外加工螺纹，降低了现场装配的加工要求，也方便后期维护时的拆装作业。底部水平板在实际应用中可以根据安装场景选择焊接固定或者螺栓锁紧，当用于永久性框架连接时，将底板与支撑型材焊接后，整体连接强度可以满足大载荷构件的固定需求；如果用于需要后期调整位置的安装场景，也可以在底板上加工对应孔位，通过螺栓实现可拆卸固定。

在安装边界方面，这类支座的外形尺寸属于紧凑型设计，两块立板之间的间距预留了足够的螺栓操作空间，装配时可以顺利放入套筒或者扳手完成螺母锁紧，不会因为空间局促导致装配困难。立板的高度经过优化，既保证了足够的连接接触面积，避免孔位距离折弯边过近导致的应力集中问题，也不会因为立板过高占用过多的安装空间，在设备内部狭窄的装配区域也能顺利完成安装。折弯处采用了合理的圆角过渡，避免直角折弯带来的应力开裂风险，同时也能减少装配过程中尖锐边角对操作人员的划伤隐患。

从实际使用的功能特性来看，这种双立板结构的支座在承受垂直于立板方向的载荷时，两块立板可以同时分担受力，不会出现单立板结构容易发生的立板弯折变形问题。在压铸模具的周边辅助结构安装中，这类支座常用来固定行程开关、冷却管路支架等小型组件，因为模具工作过程中存在持续的开模、合模振动，普通单立板角码在长期振动环境下容易出现螺栓松动或者立板变形的问题，而这种双立板对称结构的抗振性能更好，能长期保持连接位置的精度，避免因为支架移位导致的行程开关触发异常或者管路干涉问题。在自动化生产线的型材框架搭建中，这类支座可以用来连接垂直相交的铝型材，相比内置的角槽连接件，这种外置的支座安装更方便，不需要在型材端部提前加工槽位，现场装配时可以直接对位锁紧，大幅提升装配效率，而且连接后的外露结构也方便后期检查连接螺栓的松紧状态，便于日常维护。

设计这类结构的时候，需要重点关注折弯处的工艺余量，立板上的安装孔中心距离折弯边的距离要满足板材折弯的最小边距要求，避免折弯过程中孔位出现拉扯变形，影响后续螺栓的穿入。同时两块立板的对称度也要控制在合理公差范围内，不然装配时会出现被连接件与立板贴合不紧密的问题，锁紧螺栓后会产生额外的装配应力，长期使用过程中容易出现螺栓疲劳断裂的情况。板材厚度的选择也要匹配实际承载需求，用于固定轻型组件比如传感器、小型线槽的时候，可以选择较薄的板材降低成本，用于固定重载组件比如导轨支架、气缸安装座的时候，则需要选择更厚的板材，同时加大安装孔的直径，适配更高强度等级的锁紧螺栓，保证连接的可靠性。
