壁挂式阶梯结构饮水设备壳体结构

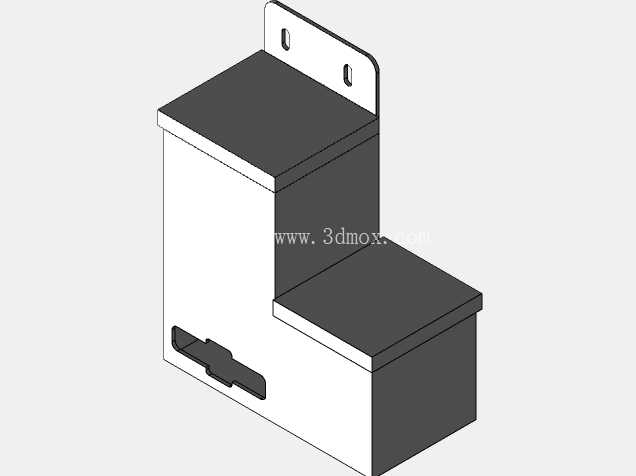

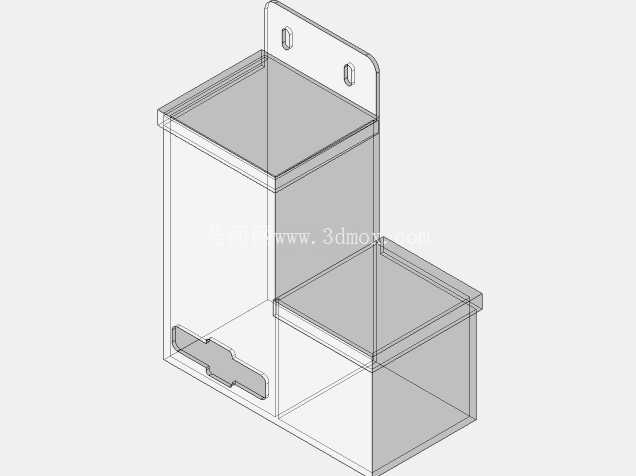

　　这款壁挂安装的饮水设备壳体结构，主要适配小型公共区域、紧凑型办公空间或是家用边角位置的饮水设备搭载需求，区别于常规立式直饮设备的落地占用形式，壁挂式的安装逻辑从根源上释放了地面使用空间，尤其适合走廊侧边、茶水间墙角这类狭窄区域的设备布设，不会对人员通行造成额外阻碍。从结构设计逻辑来看，整体采用高低阶梯的造型布局，高位区域预留了核心净水、加热模块的安装空间，内部腔体做了规整的直角分隔，能够适配不同尺寸的功能模组排布，低位区域则对应出水接水的操作空间，高度差的设计刚好让接水区域处于用户抬手操作的舒适区间，无需过度抬臂或是弯腰操作，符合日常使用的人机工程学要求。

　　壳体背部的一体式挂耳结构是安装定位的核心构件，两个长圆形安装孔预留了一定的安装调节余量，能够抵消墙面打孔时的微小位置误差，挂耳与壳体主体采用折弯一体成型的结构形式，没有额外的焊接拼接点位，既提升了整体结构强度，也减少了加工工序中的拼接误差，安装后挂耳与墙面贴合面平整，长期承重不会出现局部变形开裂的问题。壳体侧面预留的卡扣式开口，是为后期设备维护、滤芯更换预留的操作位，无需完全拆解壳体即可完成内部耗材的更换作业，卡扣结构的配合间隙经过反复调校，日常使用时不会出现松动异响，拆卸时也不需要额外的专用工具，降低了后期运维的操作门槛。

　　从安装边界尺寸来看，整体结构的进深控制在较小范围内，挂装后突出墙面的距离不会超过常规墙面置物架的突出尺寸，不会因为设备突出过多造成过往人员的磕碰，高低位的台面边缘都做了微小的折弯收边处理，既能够提升壳体边缘的结构刚度，也能避免锐边划伤安装或是使用人员。在结构建模的过程中，所有折弯点位都预留了标准钣金加工的折弯系数，不同板厚对应的折弯半径都匹配常规钣金加工厂的加工工艺参数，不需要额外调整工艺即可直接下料加工，壳体的拼接点位全部采用内嵌式的咬合结构，配合点位隐藏在壳体内部，外部看不到拼接缝隙，整体外观整洁利落，适配不同装修风格的安装场景。

　　内部腔体的加强筋布局沿着壳体受力方向排布，在挂耳承重的对应位置做了局部的折弯加强，装满水的状态下长期挂装也不会出现壳体下垂变形的问题，低位接水区域的台面做了微小的倾斜角度，意外洒出的水会顺着倾斜面流向预设的导流点位，不会积存于台面对壳体造成长期的锈蚀影响。
