住宅阳台外装可伸缩式遮阳挡雨篷结构

日常民用建筑的外装遮阳构件里，阳台下装的伸缩遮阳篷是适配性极强的品类，这类构件主要服务于低层、多层住宅的外置阳台场景，也可适配临街商铺的门头外伸区域，核心作用是在晴天为阳台区域遮挡直射阳光，降低阳台及相邻室内空间的太阳辐射得热，雨天时可承接下落的雨水，避免雨水直接飘进阳台内部打湿晾晒的衣物、摆放的杂物，同时不会完全遮挡阳台的采光与通风，相比固定式雨篷，伸缩结构可根据天气、使用需求灵活调整伸出长度，极端大风天气可完全收回贴合建筑外立面，降低风阻避免构件被强风破坏。

从结构设计逻辑来看，这类伸缩遮阳篷采用曲臂连杆式的伸缩支撑结构，两组平行布置的铝合金曲臂作为核心受力支撑件，曲臂内部内置预紧的弹簧构件，在篷体伸出时提供持续的向外张紧力，保证篷面始终处于平整绷紧的状态，不会因为自重或者小风出现下垂、兜水的问题。篷体的前端设置通长的铝合金引流杆，一方面作为篷布的前端固定件，张紧整个篷面，另一方面杆体带有内凹的引流槽，雨天落在篷面上的雨水会顺着倾斜的篷面流到前端引流杆内，再顺着引流杆的两端导向排到阳台两侧，避免雨水顺着篷边成帘状滴落影响阳台出入口的通行。篷体的后侧通过通长的安装固定座贴合固定在阳台下沿的混凝土结构或者外墙立面，固定座上集成了转动支撑轴，曲臂的后端铰接在固定座的轴座上，可绕轴做定轴转动实现伸出与收回的动作，手动款的结构会在固定座一侧设置摇臂传动机构，通过摇把带动内部的卷管转动，卷管上缠绕的牵引绳带动曲臂完成伸缩动作，电动款则替换为管状电机内置在卷管内部，通过遥控或者墙面开关控制电机正反转实现篷体的收放。

建模过程中需要重点把控安装边界的尺寸适配，首先固定座的安装基面需要预留足够的平整安装面，常规住宅阳台下沿的安装面宽度需要匹配篷体的总宽度，单组双曲臂的篷体适配宽度范围在1.5米到4米之间，伸出长度根据阳台的外挑深度匹配，常规伸出长度在1米到2.5米区间，伸出后篷面的倾斜角度需要控制在15度到30度之间，这个角度范围既可以保证雨水顺利顺着篷面流向前端引流槽，不会在篷面积水，也不会因为角度过大导致篷体前端过低，影响阳台外侧的通行净空，安装完成后篷体前端的最低点距离阳台完成地面的净空高度需要不低于2.2米，满足成年人正常站立通行的高度要求，不会出现碰头的问题。

篷面的材质选用高密度的涤纶防水面料，表面做防紫外线涂层处理，建模时需要还原面料绷紧后的微张力形变，不能做成完全刚性的平面，要体现出面料在两个曲臂支撑点之间的微幅下垂弧度，更贴近实际安装后的状态。曲臂的截面采用异形铝合金挤出型材，建模时要还原型材的壁厚、内部的弹簧安装腔、铰接位置的轴孔与衬套结构，固定座上的安装孔位按照常规膨胀螺栓的安装间距布置，孔位距离固定座边缘的距离要满足混凝土结构的安装边距要求，避免安装时打裂外墙结构。整个伸缩机构的运动行程需要做干涉检查，收回状态下曲臂完全折叠，篷布完全卷绕在卷管上，整个构件的外伸厚度不超过15厘米，不会过度突出外立面影响建筑外观，伸出过程中曲臂的转动轨迹不会和阳台的栏杆、外开的窗户扇发生碰撞，保证全行程动作顺畅无卡滞。

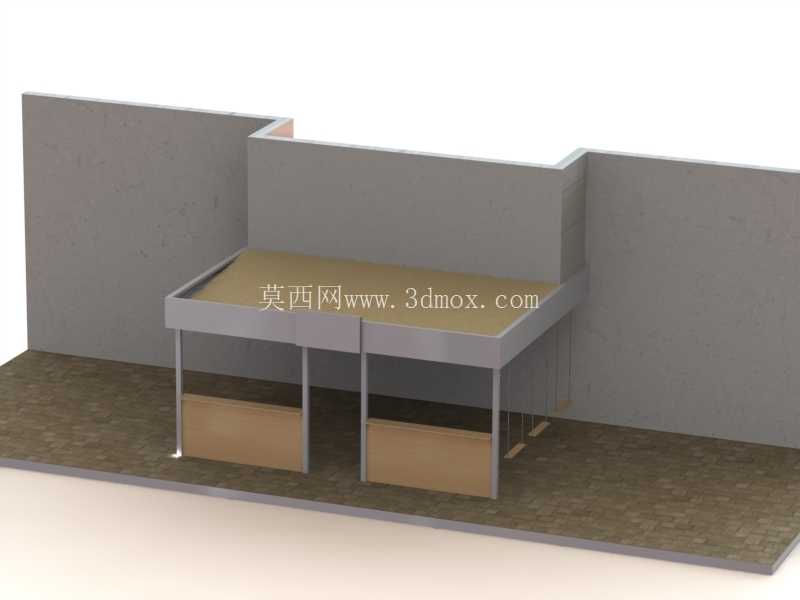

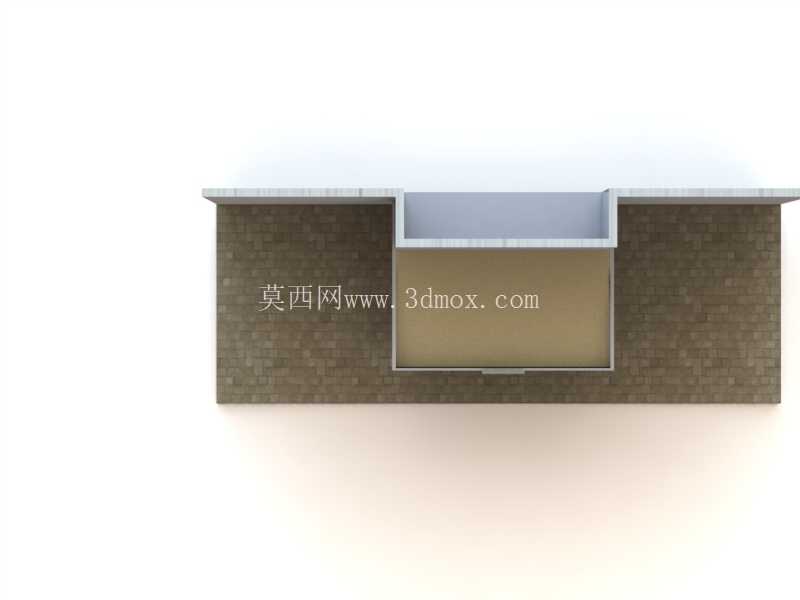

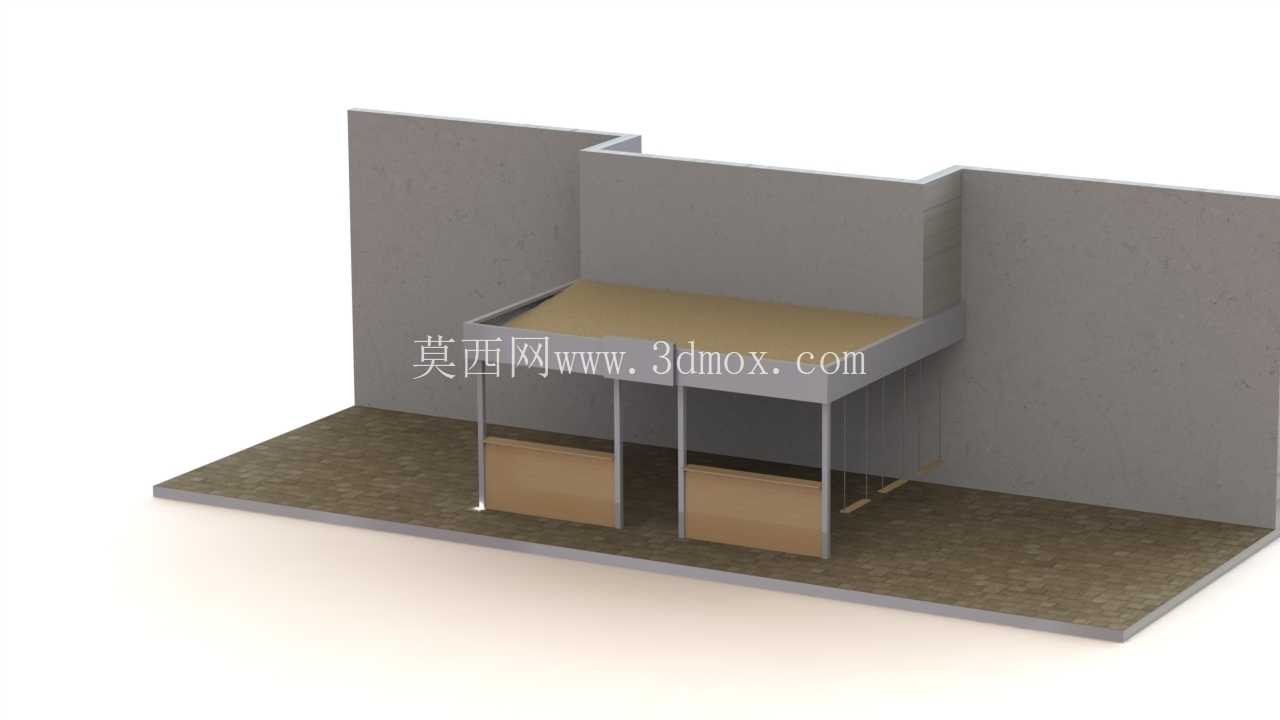

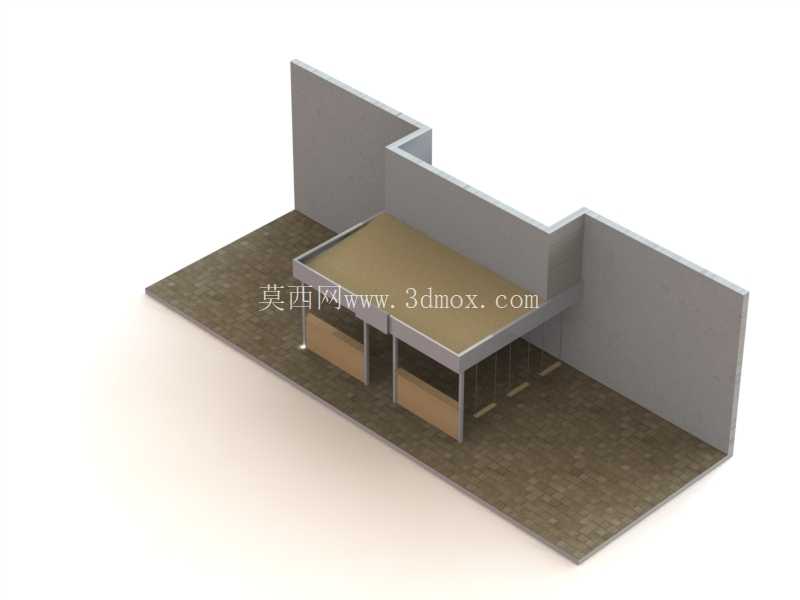

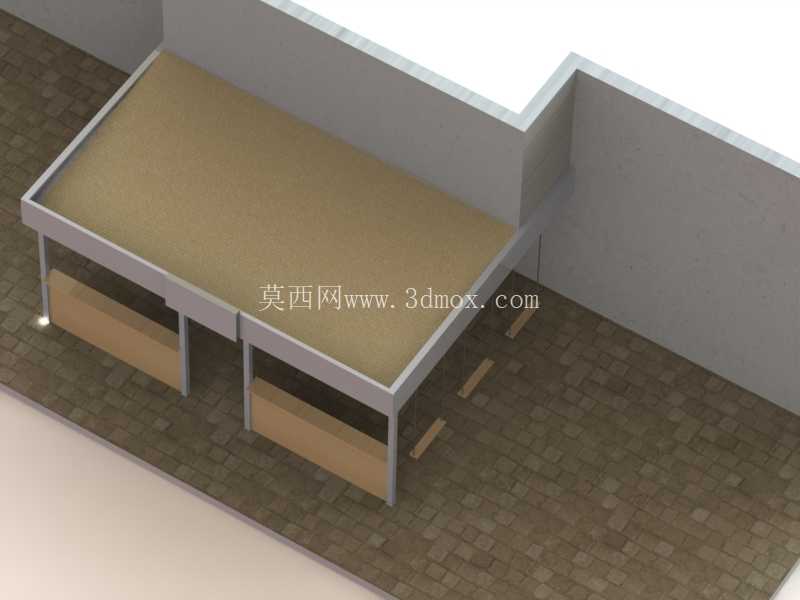

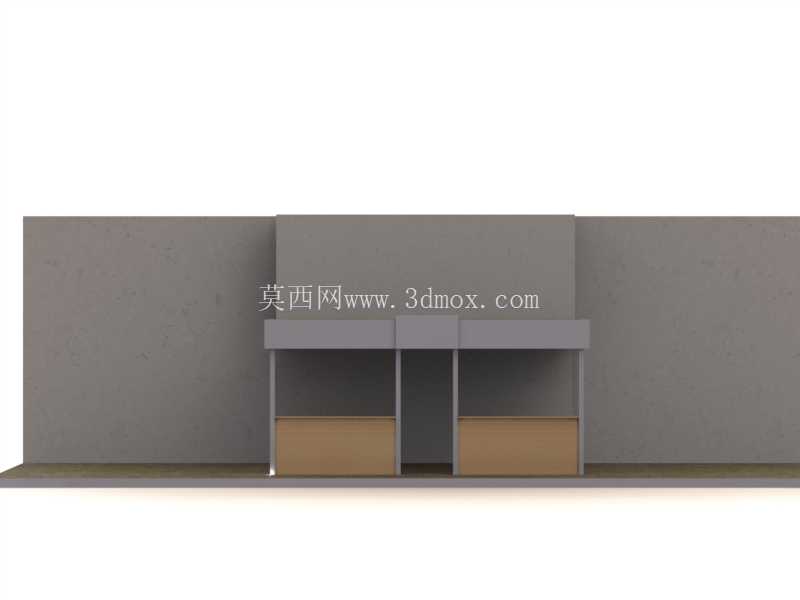

这类遮阳篷的实际使用场景中，还需要考虑风荷载的影响，结构设计时曲臂的铰接点、固定座的膨胀螺栓拉拔力都需要按照当地十年一遇的最大风压做校核，保证在常规风力下结构不会出现变形、脱落的问题，收回状态下整个构件贴合墙面，风阻大幅降低，可抵御更高等级的强风天气。建模时还原的安装场景包含了L型的转角阳台结构，可直观展示篷体和建筑墙体、阳台地面、阳台栏杆的位置关系，方便设计人员核对安装边界，调整篷体的宽度、伸出长度参数，适配不同尺寸的阳台安装需求。
