压铸成型管道防护构件结构设计

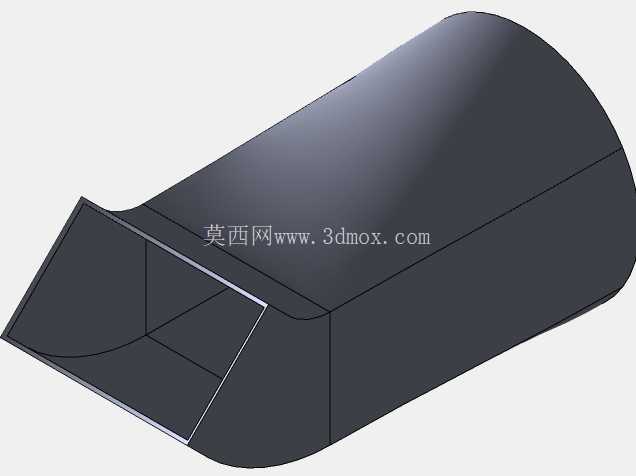

　　这款管道防护构件主要面向工业管路系统的防护与导流场景，常见于液压管路排布、气动管线集中防护、设备外接管路的端部防护区域，在自动化生产线的管线排布、工程机械的液压管路防护、压铸设备周边的冷却液管路防护场景中都有适配空间。实际使用中，这类构件的核心作用是对管路端部形成物理防护，避免管路接口位置受外力磕碰出现密封失效、管路弯折的问题，同时可以引导管路走向，让多组并行管路的排布更规整，减少管线之间的摩擦损耗。从结构设计来看，构件整体采用半包覆式的腔体结构，主体段为等截面的弧形腔体，能够贴合圆形管道的外轮廓，安装时可以直接扣合在管道外侧，不需要对原有管路进行大规模拆解，适配现场改造的安装需求。

　　端部做了斜切式的收口设计，这个结构一方面可以降低构件端部的应力集中，避免长期受振动影响出现端部开裂的问题，另一方面斜切面可以引导管线从防护构件内平滑引出，避免管线在引出位置出现直角弯折，延长管线的使用寿命。构件的侧壁做了等厚度的加强设计，壁厚均匀性控制在压铸工艺允许的公差范围内，既可以保证整体结构的抗冲击强度，也能避免压铸过程中出现缩孔、冷隔等工艺缺陷，适合批量压铸生产。在安装边界上，构件的腔体内径适配常规规格的工业金属管道，安装时不需要额外定制转接件，配合常规的管卡就可以完成固定，固定点位可以选在构件两端的平直段位置，不会破坏腔体的整体防护性能。

　　设计过程中重点考虑了压铸工艺的脱模需求，所有的棱边位置都做了圆角过渡，没有出现倒扣结构，模具结构可以采用简单的两板模结构，降低模具加工的成本，同时提升量产时的成品率。构件的外表面做了平滑处理，没有多余的凸起结构，安装后不会和周边的设备部件出现运动干涉，在狭小的设备安装空间内也能顺利布置。从实际使用的工况适配来看，这款构件可以适配常规的工业环境温度，材质选用常用的压铸铝合金即可满足强度和防腐蚀需求，不需要额外做表面处理就能应对车间内的常规油污、粉尘环境，如果应用在有腐蚀介质的场景，也可以在表面增加氧化处理层提升防护能力。

　　结构设计上没有多余的功能冗余，所有的结构特征都服务于防护和导流的核心功能，整体重量控制在合理区间，不会给管路带来额外的负重，避免长期使用后出现管路下沉变形的问题。在管线排布的实际应用中，这类防护构件可以将多组细管径的控制管线收拢在腔体内，和主管道并行排布，避免管线散乱悬挂在设备外侧，既可以提升设备整体的整洁度，也能避免散乱的管线被设备运动部件剐蹭出现破损，降低设备的管线故障概率。端部的斜切结构还可以作为管线的分线引导，不同走向的控制管线可以从斜切面的不同位置引出，不需要额外增加分线配件，简化现场安装的工序。
