Nema17规格步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的传动场景里，Nema17规格的步进电机是选型清单里出现频率极高的动力元件，这类电机的安装法兰遵循统一的英制安装尺寸标准，法兰边距42mm，安装孔位呈正方形分布，孔中心距31mm，适配绝大多数标准的电机安装座、同步轮传动副、丝杠直连结构，不需要额外做转接板定制，能大幅缩短非标设备的设计迭代周期。从结构设计的角度看，这款电机的本体采用方型叠片定子外壳设计，外壳表面做了哑光氧化处理，既可以提升叠片结构的结构强度，也能在电机持续运行产生温升时辅助散热，避免长时间高负载运行下出现磁钢退磁的问题。

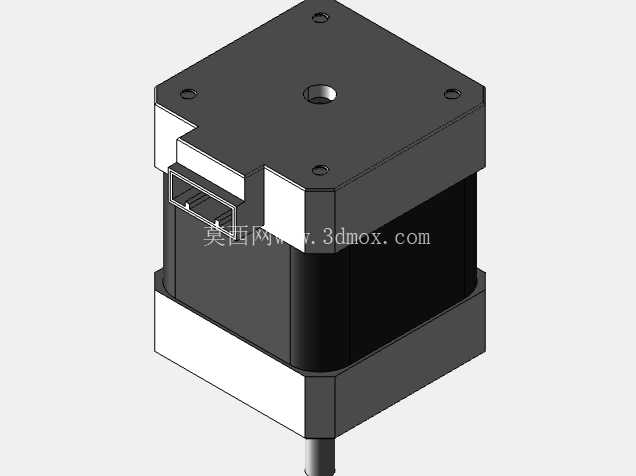

　　电机的输出轴采用单出轴D型切边设计，轴径5mm，切边位置可以配合顶丝式同步轮、联轴器做周向固定，相比光轴配合顶丝的固定方式，D型轴能传递更大的扭矩，不会出现高加减速工况下的轴与传动件打滑的问题，轴伸长度控制在22mm左右，既可以满足直连滚珠丝杠、行星减速器的安装深度要求，也不会因为轴伸过长导致高速运行时出现轴端径向跳动超差的问题。电机尾部的出线端采用侧出式接插件设计，接插件端口做了定位卡扣，接线时不需要分辨线序直接对插即可，相比传统的飞线出线方式，侧出式接插件可以压缩电机轴向的安装占用空间，在一些Z轴安装空间紧张的立式设备里，不会因为尾部出线弯折导致线缆磨损、线芯断裂的问题，接插件的引脚定义遵循行业通用的两相四线标准，适配市面上绝大多数的步进驱动器，不需要重新做线序定义就能直接调试使用。在安装边界的设计上，电机前端盖的定位凸台直径为22mm，凸台突出端面2mm，安装时可以直接嵌入安装板的定位孔内，保证电机轴与传动副的同轴度，避免因为安装不同心导致的联轴器磨损、轴承异响问题，前端盖的四个安装孔采用M3螺纹孔设计，孔深5mm，选用M3内六角圆柱头螺钉即可完成固定，螺钉的拧入深度控制在3-4mm即可，不会因为拧入过深顶到内部的定子绕组造成绝缘层破损。

　　从实际应用的选型适配来看，这款电机的机身长度为40mm，保持扭矩可以达到0.4N·m左右，足够驱动桌面级设备的单轴运动负载，在12-24V的供电电压下可以稳定运行，绕组的相电流为1.2A，搭配常用的A4988、DRV8825步进驱动器即可完成驱动，不需要额外选配大电流驱动模块，能降低整套设备的电控成本。设计过程中需要注意的是，电机本体的四个角做了小尺寸倒角处理，在设计安装座的避让槽时，不需要额外做大尺寸的让位空间，只需要保证安装孔位与法兰定位尺寸匹配即可，电机外壳的叠片结构公差控制在±0.1mm以内，安装时不会出现卡滞的问题。

　　另外在做结构干涉检查时，要注意电机侧方的接插件突出本体尺寸为8mm左右，在设计相邻的安装板、线槽、拖链位置时，要预留至少10mm的空间给接插件和出线弯折半径，避免设备运行过程中线缆被拉扯导致接插件松脱。这类标准规格的步进电机在做三维建模时，需要重点还原安装配合面的所有尺寸公差，包括定位凸台的直径与高度、安装孔的位置度、输出轴的D型切边尺寸、接插件的位置与外形尺寸，这些尺寸直接影响后续整机装配的干涉检查结果，如果建模时尺寸出现偏差，很容易导致实际加工出来的结构件无法装配，需要返工修改安装板，拖慢整个项目的进度。在实际的设备调试过程中，这类电机的安装面平面度要求控制在0.05mm以内，如果安装面出现翘曲，会导致电机的前后轴承不同心，运行时出现明显的震动和噪音，长期运行还会加速轴承的磨损，缩短电机的使用寿命，所以在设计安装板的时候，要对电机安装面做平面度要求标注，加工时做铣面处理保证安装精度。
