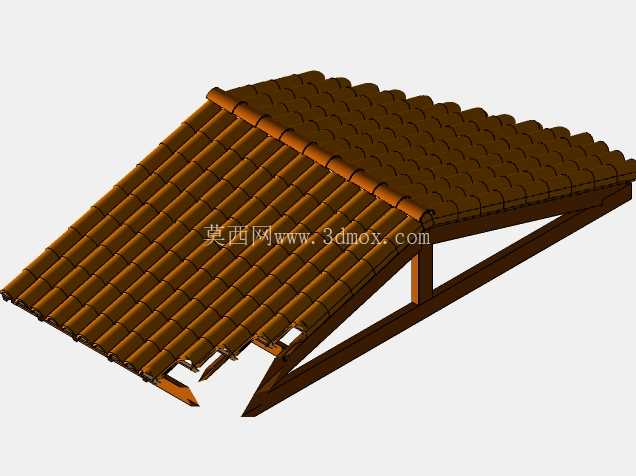

单坡仿古陶瓦屋面支撑结构设计

这套单坡仿古陶瓦屋面结构，常应用于低层仿古民居、景区廊亭、沿街商铺门头的屋面施工环节，也可作为装配式仿古围护构件用于临时展陈建筑的顶面搭建，适配多数需要传统中式建筑外观的小型民用与商用建筑场景。从实际使用层面看，该结构既要承担屋面防水、排水的基础功能，也要通过瓦件的排布还原传统陶瓦屋面的视觉质感，同时支撑框架需要适配现场的安装边界，降低现场施工的裁切与调整工作量。

设计过程中首先明确了排水坡度的取值，结合陶瓦的搭接密封要求，将屋面坡度控制在传统民居常用的区间内，保证降雨时雨水可以顺着瓦垄快速流下，不会出现积水倒灌渗入瓦下的问题。瓦件采用仿传统筒瓦与板瓦组合的排布逻辑，每片瓦的搭接长度经过反复校核，既保证上下瓦的重叠区域足够遮挡雨水缝隙，也不会因为搭接过多造成材料浪费、增加屋面整体荷载。屋脊位置的瓦件做了专门的封边处理，顺着坡顶的通长方向排布，端部做收头构造，避免坡顶位置出现渗水缝隙，同时还原传统屋面屋脊的线条轮廓。

支撑框架采用三角形桁架的受力逻辑，斜向的主椽条顺着屋面坡度布置，下方的三角斜撑将屋面荷载均匀传递到下部的墙体或者立柱支撑点上，中间的横向联系杆将多组椽条连接成整体，避免单根椽条出现侧向失稳的问题。整个框架的杆件截面尺寸经过受力验算，能够承担陶瓦自重、常规积雪荷载以及检修人员的临时踩踏荷载，不会出现杆件变形导致瓦面错位的情况。瓦件与下部椽条之间设置了固定点位，每间隔一定距离就设置一处连接结构，避免大风天气下瓦件被掀起脱落，提升屋面的抗风性能。

从安装边界来看，这套结构的整体宽度与进深可以根据实际建筑的开间尺寸做模块化调整，单组椽条的长度适配常规的单坡屋面跨度，不需要在现场对主承重构件做大量裁切作业。安装时可以先在地面将支撑框架拼装成整体单元，再吊装到建筑顶部的支撑点位做固定，之后依次铺设瓦件，相比传统现场砌筑的屋面施工方式，能够大幅缩短现场作业周期，减少高空作业的安全风险。瓦面的排布从檐口位置开始向屋脊方向依次铺设，每片瓦的定位卡槽都预先在椽条上做了标记，现场施工人员只需要按照定位点位放置瓦件并做固定即可，不需要反复调整瓦面的顺直度，能够有效降低对施工人员手艺的依赖，保证最终完成的瓦垄顺直、搭接均匀，外观效果一致。

在细节设计上，檐口位置的瓦件做了专门的滴水构造，伸出下部支撑结构一定距离，保证雨水可以直接从瓦头滴落，不会顺着檐口流到下部的墙体或者立面结构上，减少雨水对建筑立面的侵蚀。瓦件表面的仿陶土纹理做了凹凸处理，既还原传统陶瓦的质感，也能在降雨时引导水流顺着瓦垄快速流动，避免水流在瓦面漫流。整个结构的所有外露构件都做了对应的耐候处理，木质框架做防腐防虫处理，瓦件采用耐候性材料制作，能够长期暴露在户外环境下，不会因为日晒雨淋出现快速老化、褪色或者腐朽的问题，降低后期的维护频次与成本。
