营销场景用立式亚克力宣传展示支架

做线下营销物料配套结构设计快十年，这类桌面立式亚克力展示架是商超、展会、门店前台最常用的展具之一，很多刚入行的结构设计师容易把这类产品想的太简单，觉得就是两块亚克力板拼起来，实际落地的时候要考虑的边界细节一点不少。先从实际应用场景说，这类展架最常出现在品牌专柜的台面上、展会的洽谈桌、连锁门店的收银台、产品体验区的信息公示位，核心作用是承载单张A4幅面的宣传页、产品说明卡、价格提示牌，不需要额外固定，直接摆放在平整台面上就能用，替换内部纸张的时候不需要拆解结构，从侧边抽拉就能完成更换，日常运维的门槛极低，门店兼职人员不需要培训就能操作。

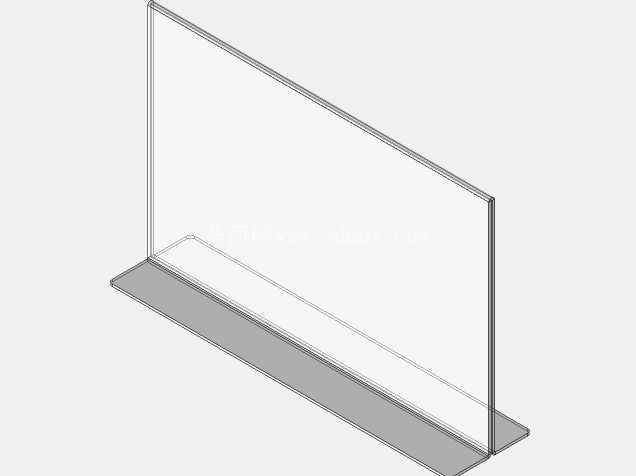

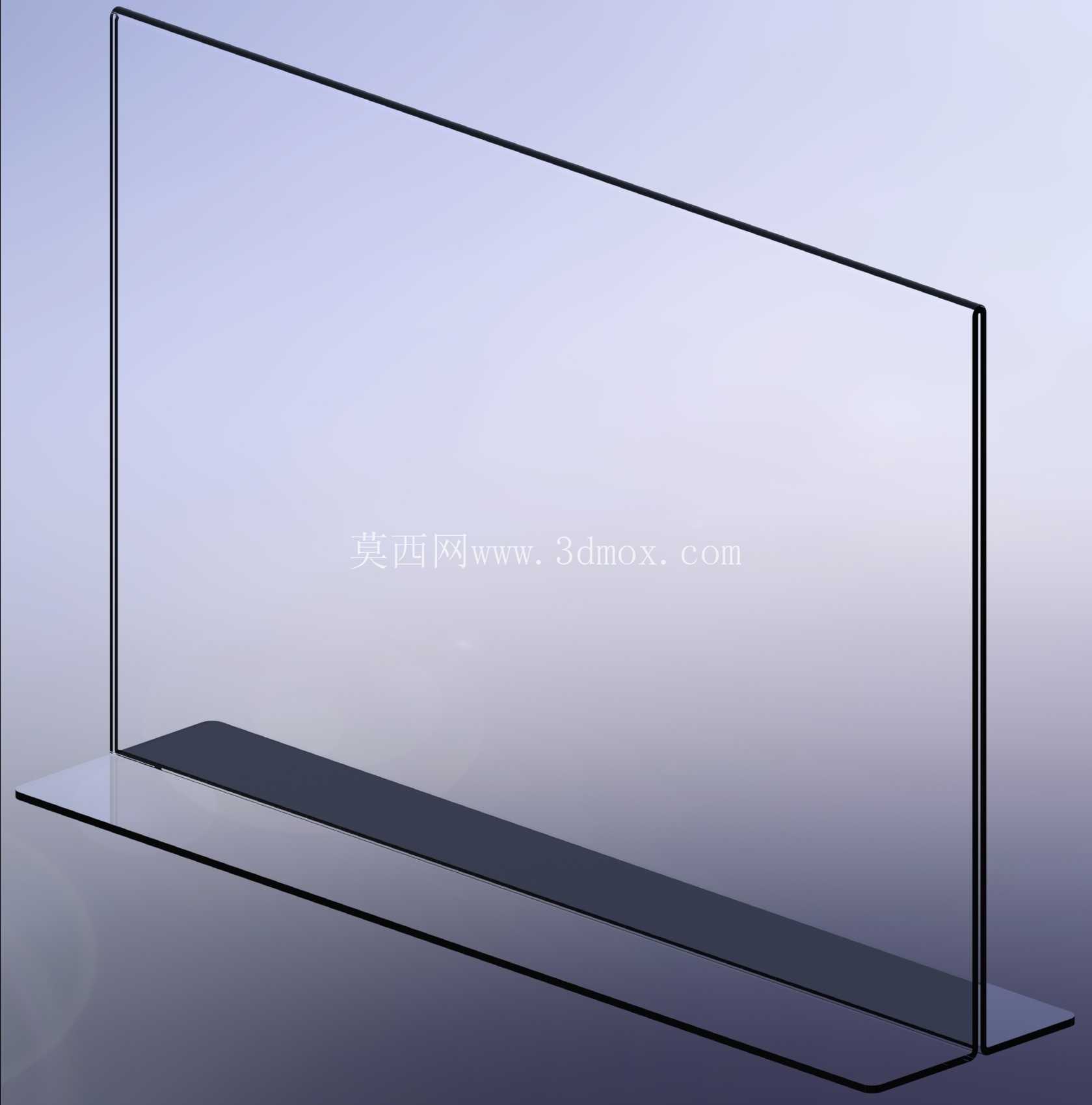

从功能特性上拆解，整个展架分为两个核心结构部分，一是垂直的透明展示面板，二是底部的L型承托底座。垂直面板采用高透亚克力材质，透光率要控制在92%以上，表面做硬化防刮处理，避免日常擦拭、纸张抽拉过程中产生划痕影响展示效果，面板的边缘做R0.5的小圆角倒边，既避免锐边割手，也不会因为倒角过大遮挡内部纸张的边缘内容。底部的承托底座做了一体化的折边结构，和垂直面板衔接的位置做了内嵌的插槽，插槽的间隙控制在0.3mm，刚好能容纳垂直面板的厚度加上单张铜版纸的厚度，不会因为间隙过大出现面板晃动倾斜，也不会因为间隙过小导致纸张抽拉卡顿。底座的底部做了0.2mm深度的浅凹槽，用来粘贴防滑硅胶垫，四个角各贴一片直径10mm的硅胶垫，既可以避免亚克力底座刮花台面，也能增加摩擦力，防止被路过的人员碰倒。

设计思路上，首先要匹配最通用的打印纸张尺寸，也就是标准A4纸的幅面，垂直面板的有效展示区域刚好覆盖210mm×297mm的纸张范围，面板整体高度比A4纸的高度高出3mm，宽度比A4纸宽度宽出2mm，避免纸张边缘露在面板外侧积灰卷边。底座的延伸长度控制在80mm，这个长度是经过多轮场景验证的，当展架垂直摆放的时候，即使受到侧面轻微的碰撞，重心也完全落在底座的支撑范围内，不会出现前倾翻倒的问题；如果底座做的太短，比如小于50mm，稍微碰一下面板上部就会往前倒，要是底座做的太长，又会过多占用桌面的有效使用空间，影响台面上其他产品、物料的摆放。安装边界上，这个展架属于免安装的成品结构，出厂的时候就把垂直面板和底座插接固定到位，用户拿到手不需要任何工具组装，直接把打印好的宣传页从面板顶部或者侧边的开口插进去就能使用，摆放的时候只需要保证台面的平整度误差不超过2mm/m，就不会出现摆放不稳、晃荡的问题。

结构细节上，垂直面板和底座的插接位置没有用胶水粘接，而是采用过盈配合的插接结构，后期如果某一个部件出现刮花、开裂的问题，可以直接拆开更换对应的部件，不需要整个展架报废，降低后期的运维成本。面板的厚度选用3mm的亚克力板材，这个厚度既能保证整体的结构刚性，不会因为轻微的受力出现弯曲变形，也不会因为板材过厚导致整体重量太大，搬运、挪动的时候不方便。底座的板材厚度和面板保持一致，折边的位置做了热弯处理，热弯的角度控制在90°±0.5°，保证垂直面板插进去之后完全和台面保持垂直，不会出现后仰或者前倾的角度偏差，影响展示的视觉效果。另外在插槽的底部位置，做了1mm深度的让位缺口，当纸张插到底的时候，不会因为插槽底部的积灰导致纸张无法完全插到位，出现顶部高出面板的问题。日常使用的时候，这类展架不需要特殊的维护，只需要用不掉毛的软布搭配中性清洁剂擦拭表面即可，不能用酒精、丙酮这类有机溶剂擦拭，避免亚克力表面出现雾化、开裂的问题。从结构建模的角度来说，这类产品的建模重点是把控好各个配合位置的公差，尤其是插槽的间隙、热弯位置的圆角处理，还有各个边部的倒角细节，很多新手建模的时候容易忽略公差，做出来的结构要么插不进去，要么松松垮垮，实际打样的时候反复修改，耽误项目进度。
