户外张拉膜拱形桁架停车遮雨棚结构

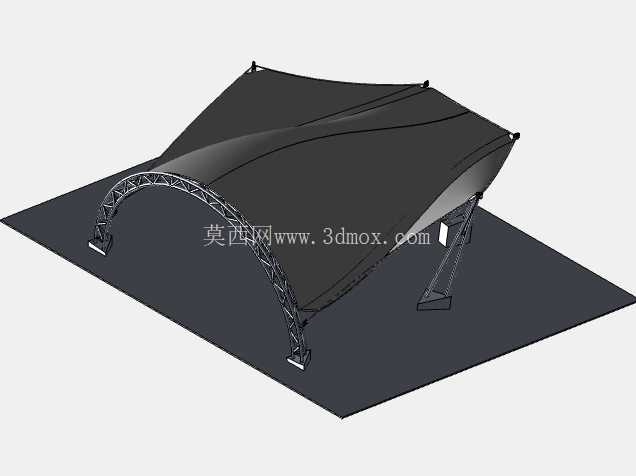

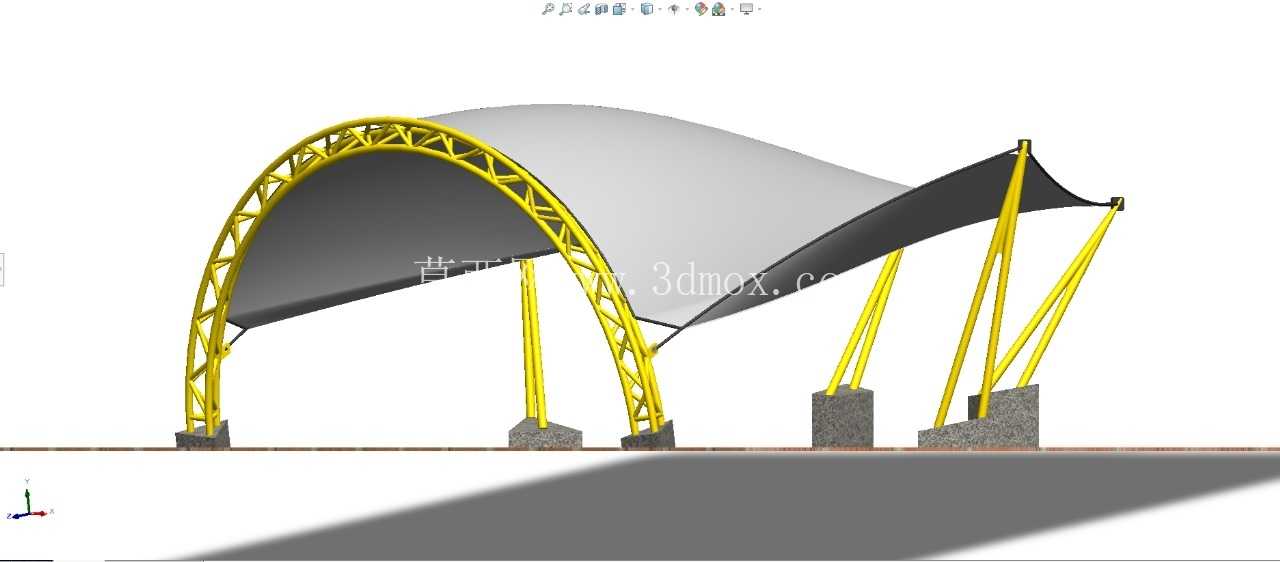

　　这类拱形桁架张拉膜停车棚，目前在住宅社区地面泊位、商业综合体露天停车场、产业园区访客停车区、公共场馆配套停车区域的应用占比逐年提升，相比传统彩钢瓦固定车棚、混凝土结构停车廊，自重更轻、施工周期更短，造型适配性更强，不会对场地原有硬化地面造成过大荷载压力。从结构受力逻辑来看，主承力部分采用弧形桁架拱设计，桁架杆件采用空间三角排布形式，相比单根弧形梁受力，可将膜面传递的竖向雪荷载、横向风荷载均匀拆分到每根腹杆与弦杆上，避免局部应力集中导致的杆件变形。

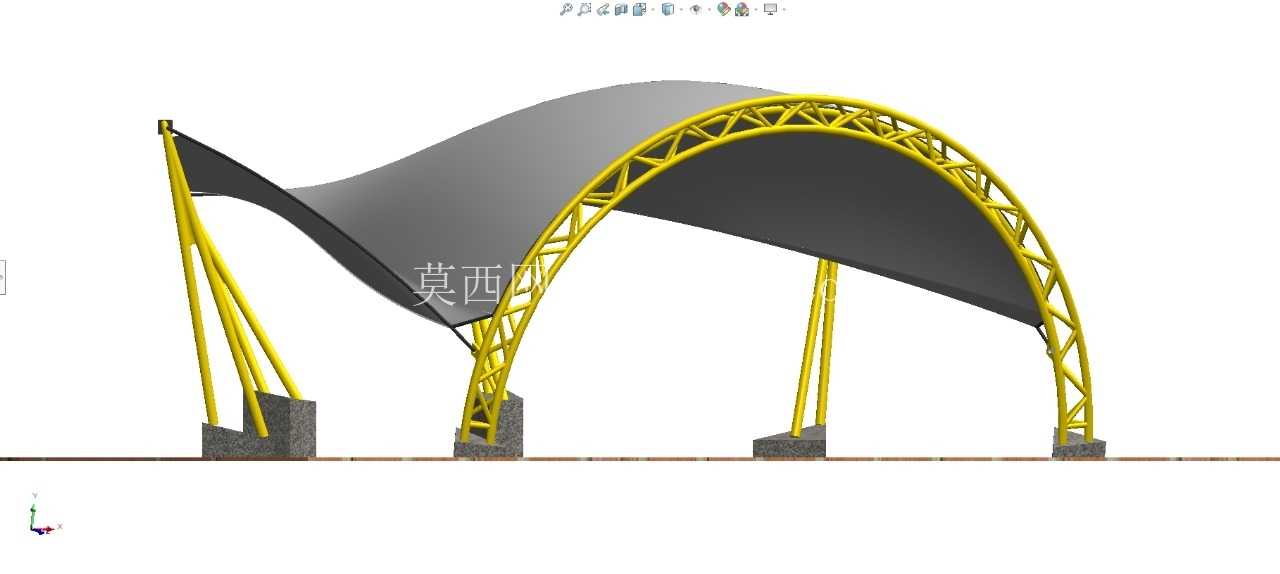

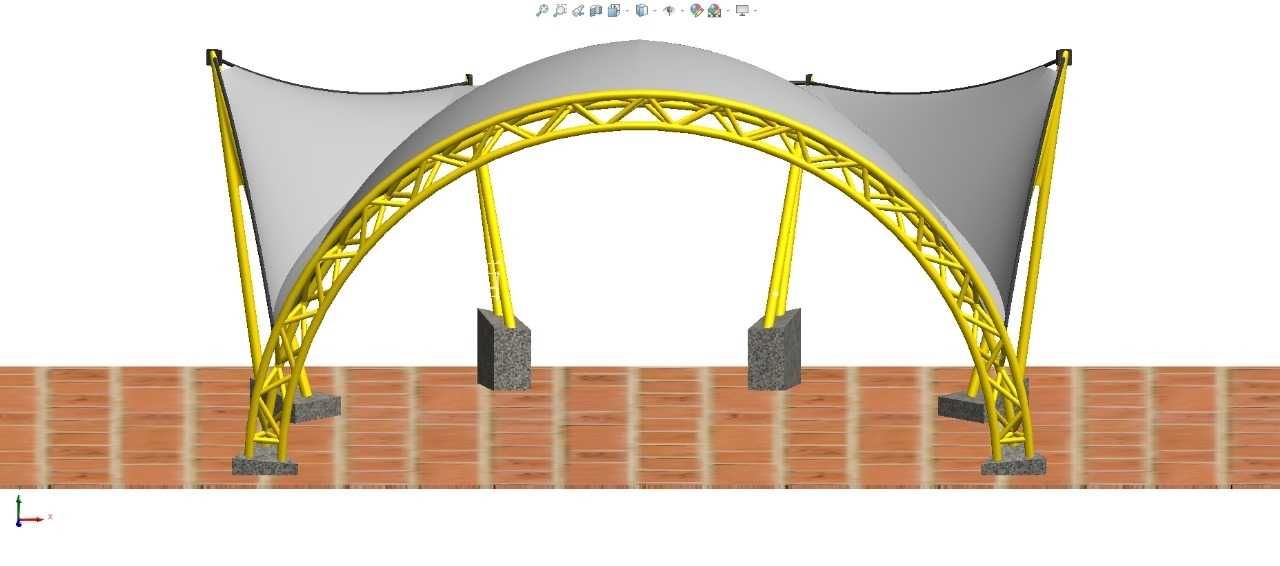

　　主拱的弧度设计并非单纯追求造型效果，拱高与跨度的比例控制在1:3.5到1:4区间，这个比例下既可以保证膜面排水坡度满足暴雨天气的排水需求，不会出现膜面积水兜水的情况，同时也能控制整体迎风面的风阻系数，降低强风天气下结构整体上掀的风险。支撑立柱采用斜向双撑布局，每根立柱底部都配套独立的钢筋混凝土配重基座，基座与硬化地面采用膨胀螺栓加化学锚栓双重固定，不需要大面积开挖地面做整体基础，适配现有已完工的硬化停车场改造场景，安装边界要求低，只要场地地面承载力满足每平米5吨以上的硬化要求即可部署，单组棚体覆盖两个标准小型车泊位时，整体跨度控制在6米左右，进深5.5米，棚体最低点距离地面净高不低于2.2米，满足常规家用轿车、SUV的通行与停放需求，不会出现车辆剐蹭棚体边缘的问题。

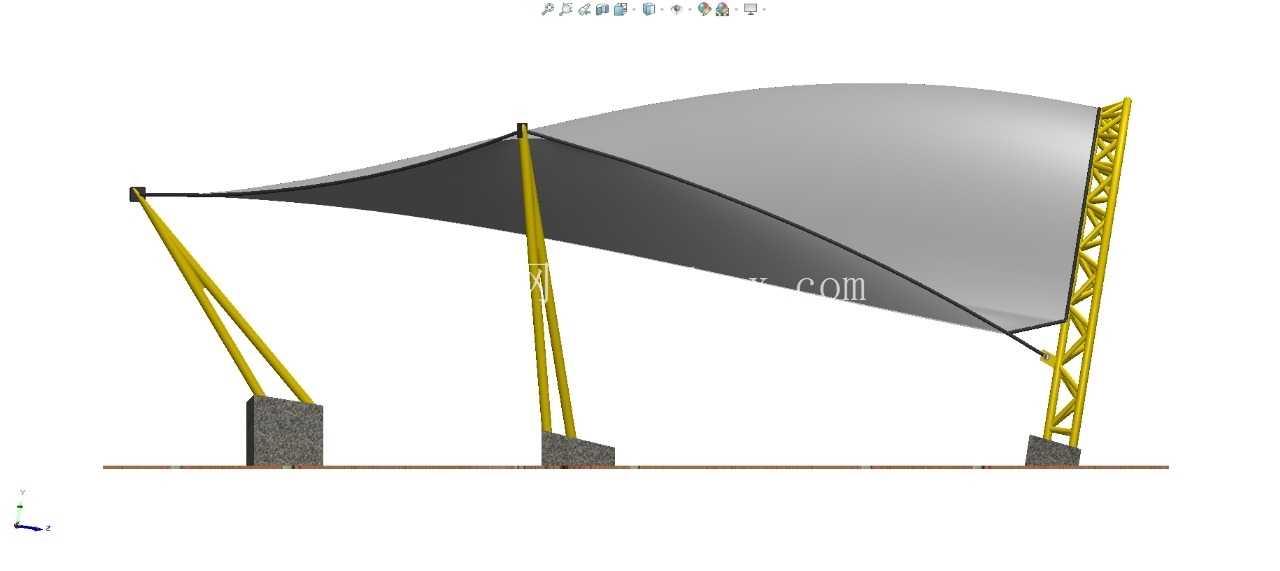

　　顶部覆盖的张拉膜材采用经纬向拉伸强度一致的工业织物，安装时通过边缘的张拉构件将膜面绷紧固定在桁架拱与侧边挑杆上，绷紧后的膜面具备足够的张紧力，中小雨量落在膜面会顺着弧形坡度快速流向两侧排水边，不会出现渗漏；膜材本身添加了抗紫外线老化涂层，长期户外暴晒不会出现快速脆化、褪色的问题，相比彩钢瓦面板，夏季停车时棚下温度会低3到5摄氏度，减少车辆暴晒后内饰释放有害物质的问题。侧边的斜向挑杆除了固定膜面边缘外，还可以起到分散风荷载的作用，当侧向风吹向棚体时，斜撑会将部分水平力传递到后方的配重基座上，避免主拱架出现侧向变形。设计过程中需要重点校核几个关键受力节点：一是桁架拱与立柱的连接节点，这个位置是整个结构弯矩最大的位置，需要采用加劲肋板强化焊接节点，避免反复荷载下出现焊缝开裂；二是膜面与钢结构的连接夹具，夹具需要带橡胶垫层，避免硬接触划伤膜面，同时保证足够的夹持力，防止大风天气下膜面从夹具中滑脱；三是基座的锚固深度，针对沿海台风多发区域，需要适当加大基座配重，同时加密锚栓布置，提升结构抗倾覆能力。

　　这类棚体的钢结构构件全部采用工厂预制焊接，表面做热镀锌加喷塑处理，现场只需要完成基座固定、构件拼装、膜面张拉三个步骤，单组双车位棚体的现场安装周期可以控制在1天以内，施工过程中不需要大型吊装设备，人工配合小型升降设备即可完成作业，后期维护也相对简便，膜面出现局部破损时可以单独更换破损区域的膜材，不需要整体更换覆盖层，钢结构部分每年定期检查连接螺栓紧固度、焊缝状态即可，整体使用寿命可以达到15年以上。
