户外轻型木质遮阳棚框架结构设计

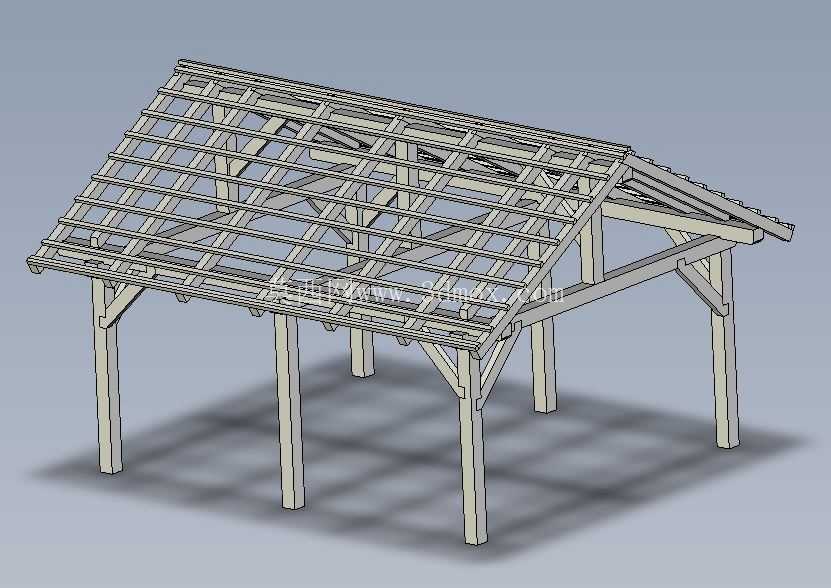

　　这套棚架结构主要面向户外临时或半永久遮阳避雨场景设计，常见应用于庭院休闲区、厂区物料临时堆放点、户外作业工位遮护、农用小型机具停放区等场景，核心作用是通过顶部的框架承载覆盖层，为下方区域提供遮挡直射阳光、阻隔零星降雨的空间，同时保持整体结构的通风性，避免封闭棚体带来的闷热感。从结构设计逻辑来看，整体采用纯杆件拼接的框架形式，没有额外的封闭围护构件，所有受力均通过立柱、横梁、斜撑、屋架檩条的协同传递完成。支撑立柱采用等距排布的方式，单根立柱垂直落地，底部直接与硬化地面或预埋基础连接，立柱上端承接纵向主横梁，主横梁作为整个屋盖部分的主要承重梁，承担上部所有檩条与覆盖层的竖向荷载。

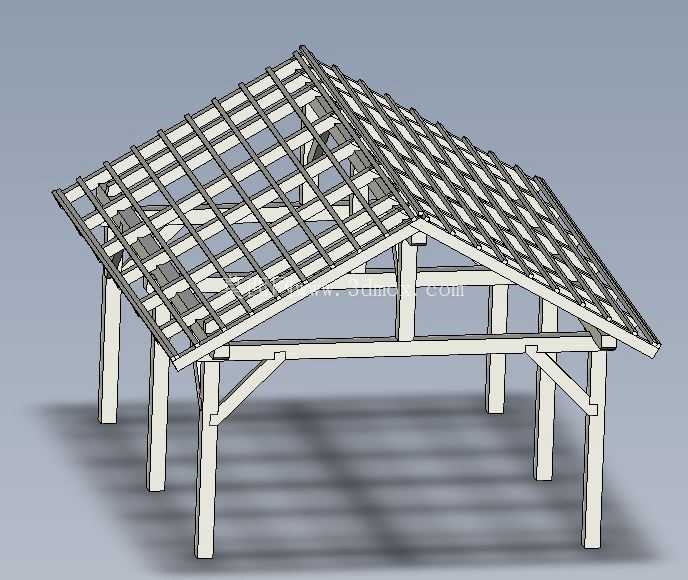

　　为了抵消屋盖部分的水平侧向力，比如户外阵风带来的水平推力，每根立柱与主横梁的连接节点处都设置了三角形斜撑，斜撑一端固定在立柱中上部，另一端固定在主横梁的下侧，通过三角形结构的几何不变性，大幅提升整体框架的抗侧移能力，避免棚架在大风天气下出现整体歪斜或者节点脱开的问题。屋盖部分采用双坡排水的坡度设计，两侧的屋架斜梁从主横梁位置向两侧延伸出挑，出挑长度根据下方遮护区域的边界确定，保证降雨时雨水能够顺着坡向直接排到棚架外侧，不会滴落到下方的遮护区域内。

　　斜梁上方等距排布横向檩条，檩条的间距根据后续铺设的覆盖材料调整，如果采用彩钢瓦、阳光板这类硬质覆盖材料，檩条间距可以适当放大，如果采用防水帆布、遮阳网这类柔性材料，檩条间距需要缩小，避免覆盖材料出现下垂积水的问题。在安装边界方面，这套棚架的立柱排布间距需要根据现场实际场地尺寸调整，单跨跨度不宜过大，避免主横梁因为跨度过大出现向下挠曲的变形，立柱的埋深需要根据当地的常年最大风力确定，风力较大的区域需要在立柱底部浇筑混凝土独立基础，通过膨胀螺栓或者预埋铁件与立柱固定，防止棚架被风掀翻。

　　所有杆件的连接节点优先采用榫卯配合金属固件的方式，也可以根据加工条件采用螺栓连接的形式，节点处需要做防锈防腐处理，尤其是户外使用场景下，木质杆件需要提前做防腐浸渍处理，金属固件需要采用镀锌材质，避免长期日晒雨淋出现锈蚀腐烂，缩短整体结构的使用寿命。在实际选型使用时，需要根据棚架下方的使用需求确定整体高度，如果是供人员通行休闲使用，立柱底部到主横梁的净高需要满足人员通行不碰头的要求，如果是停放小型机具或者堆放物料，净高需要根据最高堆放物的高度预留足够的安全距离，避免物料剐蹭到上部框架结构。屋架的坡度设置需要结合当地的降雨量调整，降雨量大的区域坡度适当加大，加快雨水的排放速度，减少屋面积水带来的额外荷载，降雨量小的区域可以适当放缓坡度，降低整体结构的风阻。整个框架没有多余的装饰构件，所有杆件都同时承担结构受力作用，材料利用率较高，加工搭建时不需要复杂的大型设备，普通的木工加工工具配合常用的五金固件就可以完成组装，适合现场快速搭建，后期如果需要调整棚架尺寸或者搬迁，也可以通过拆卸螺栓节点完成拆解，重复利用杆件材料，降低搭建成本。
