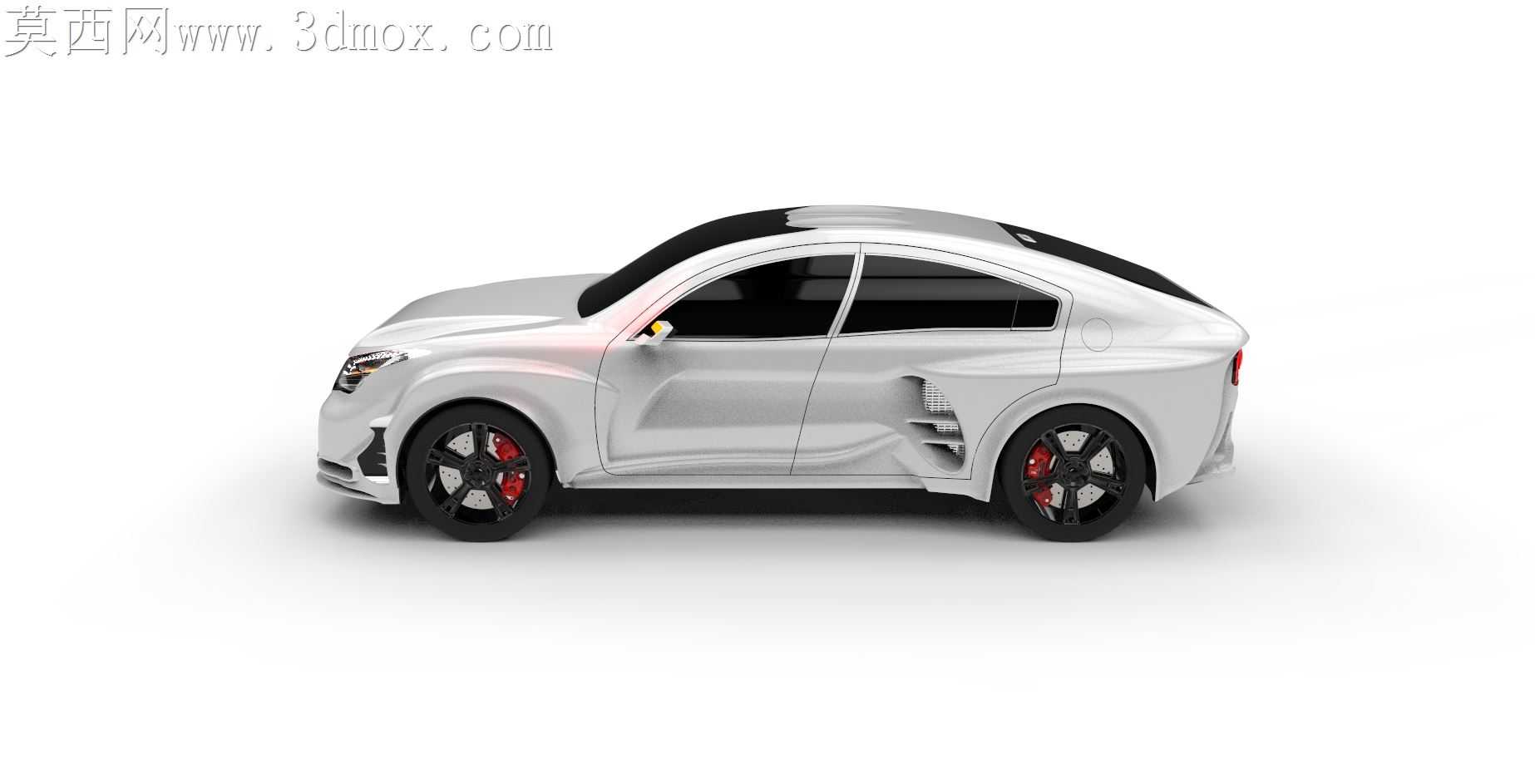

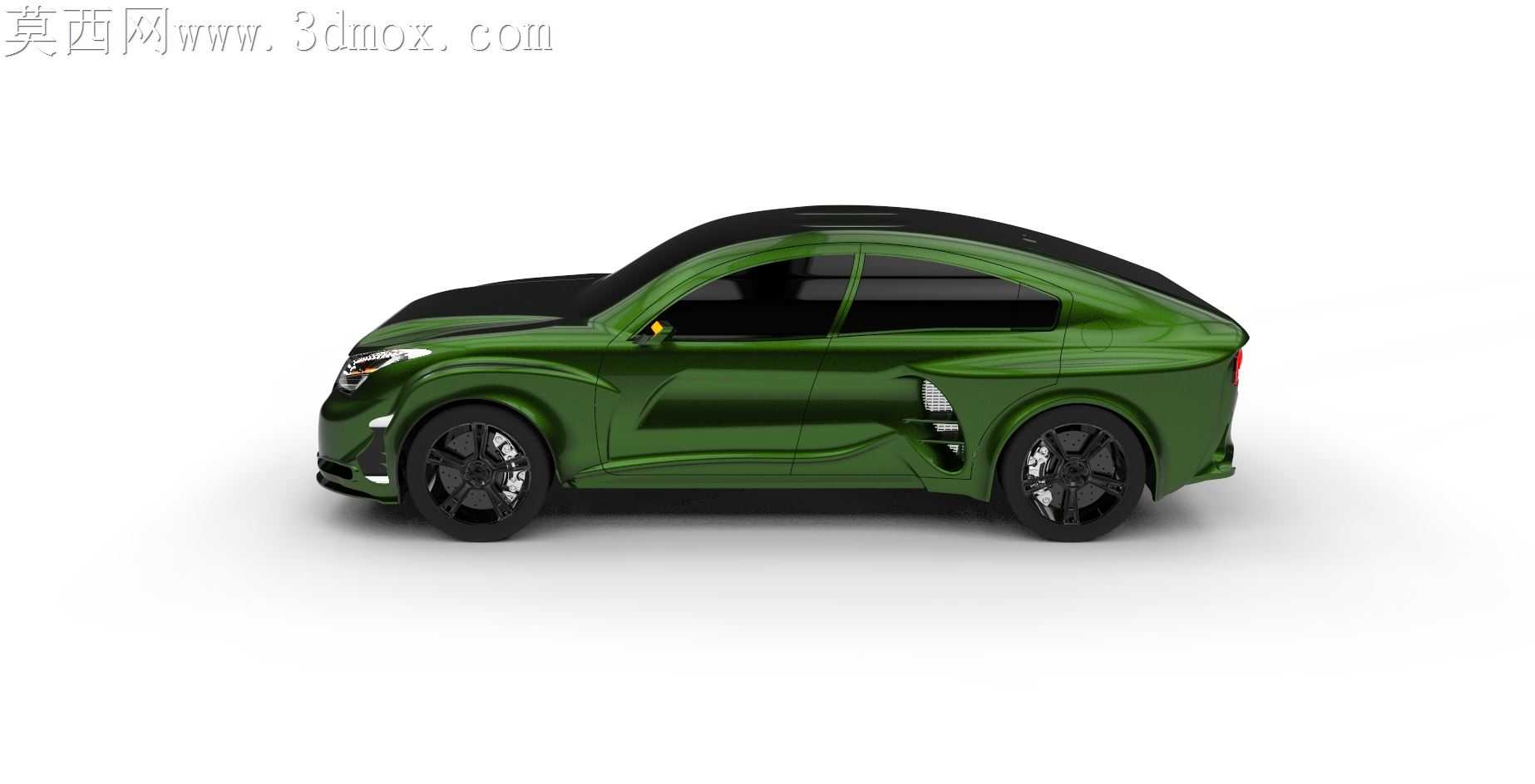

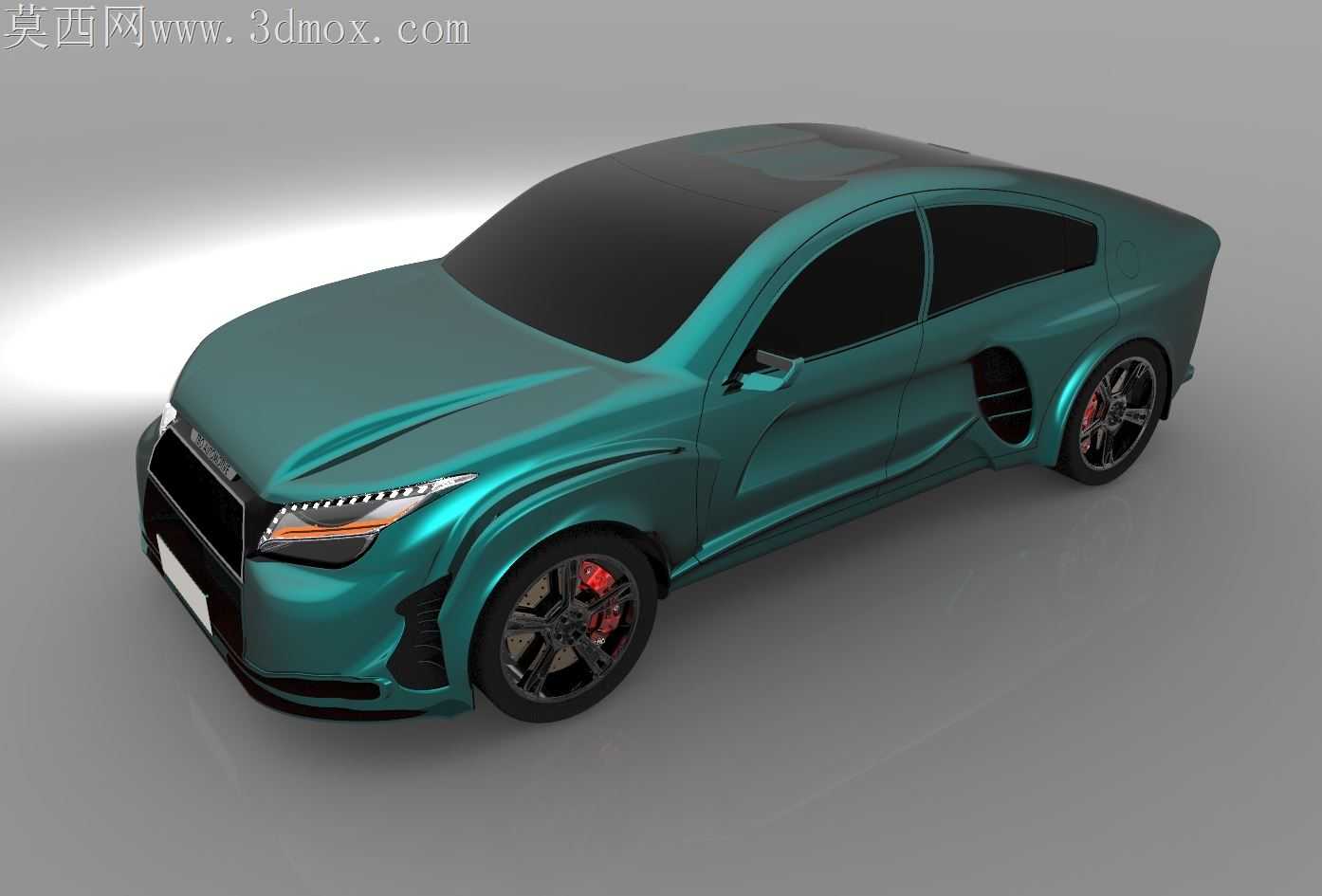

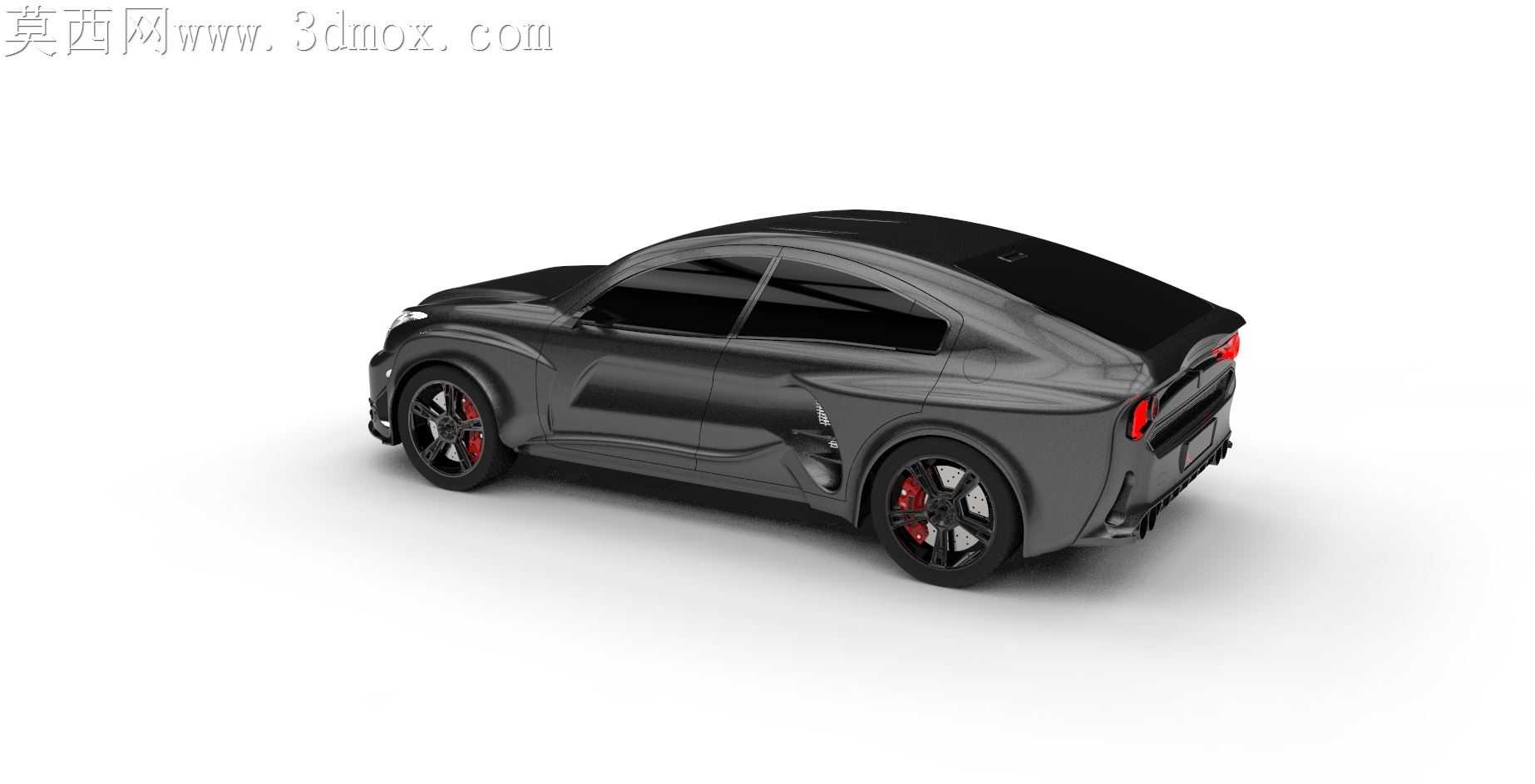

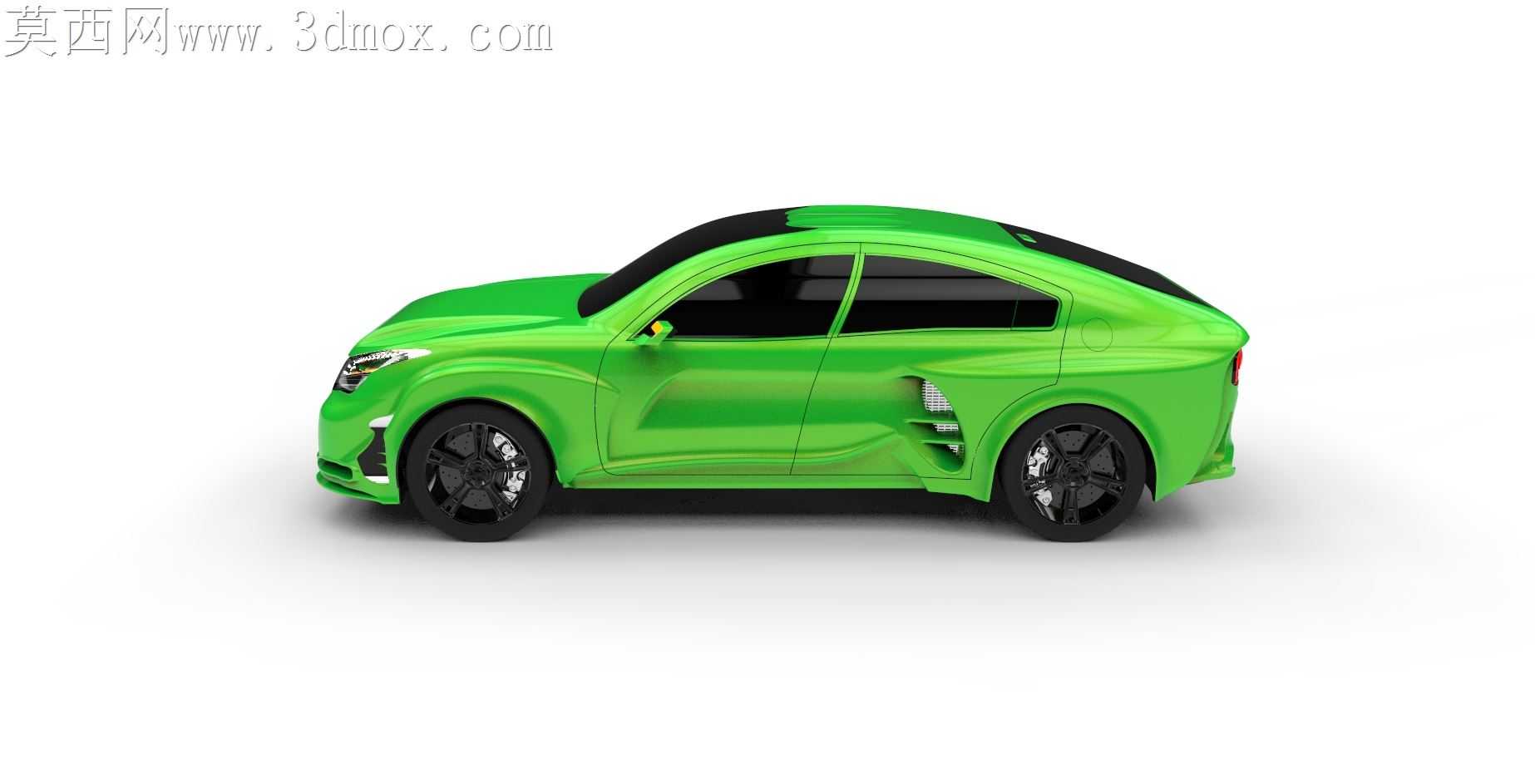

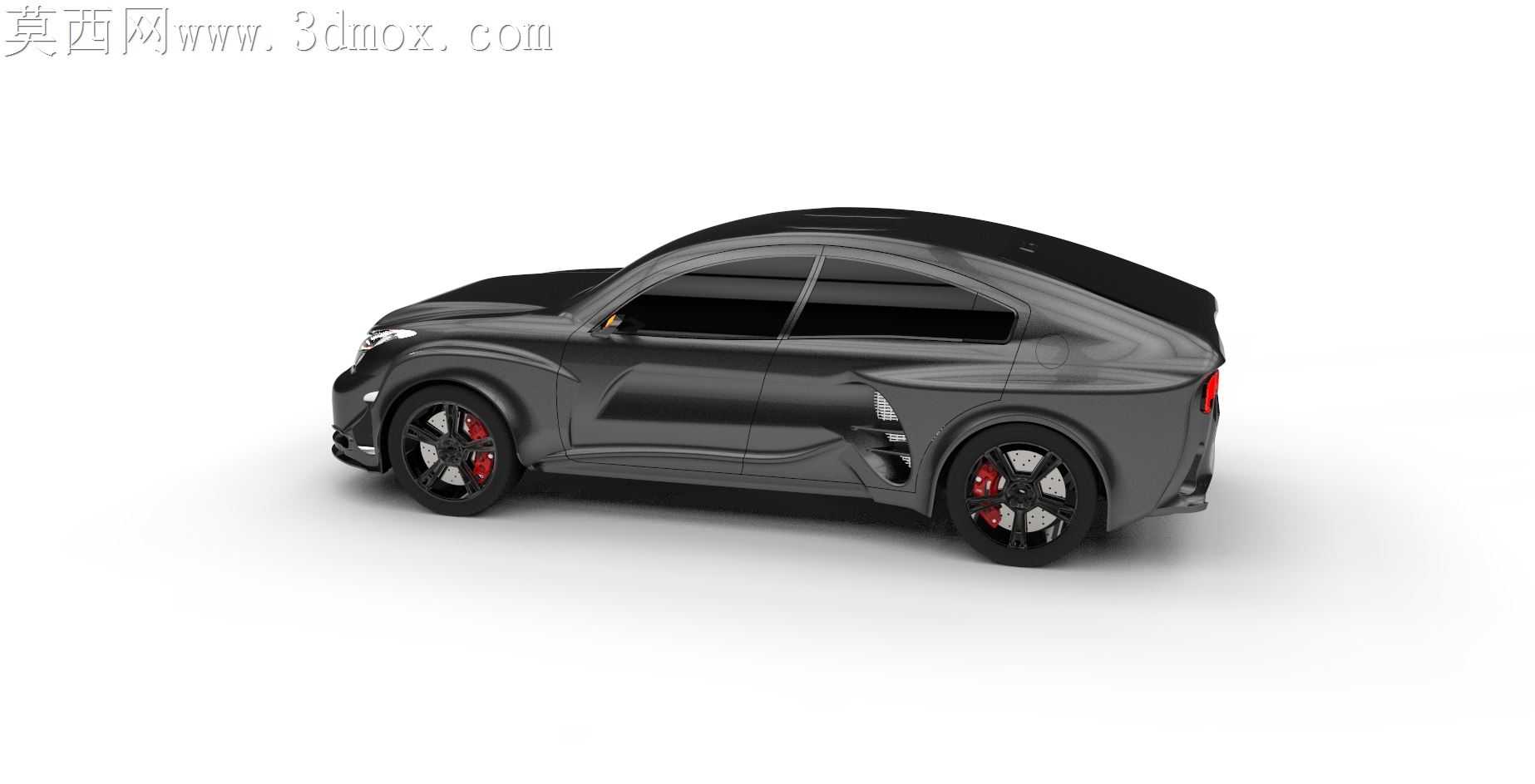

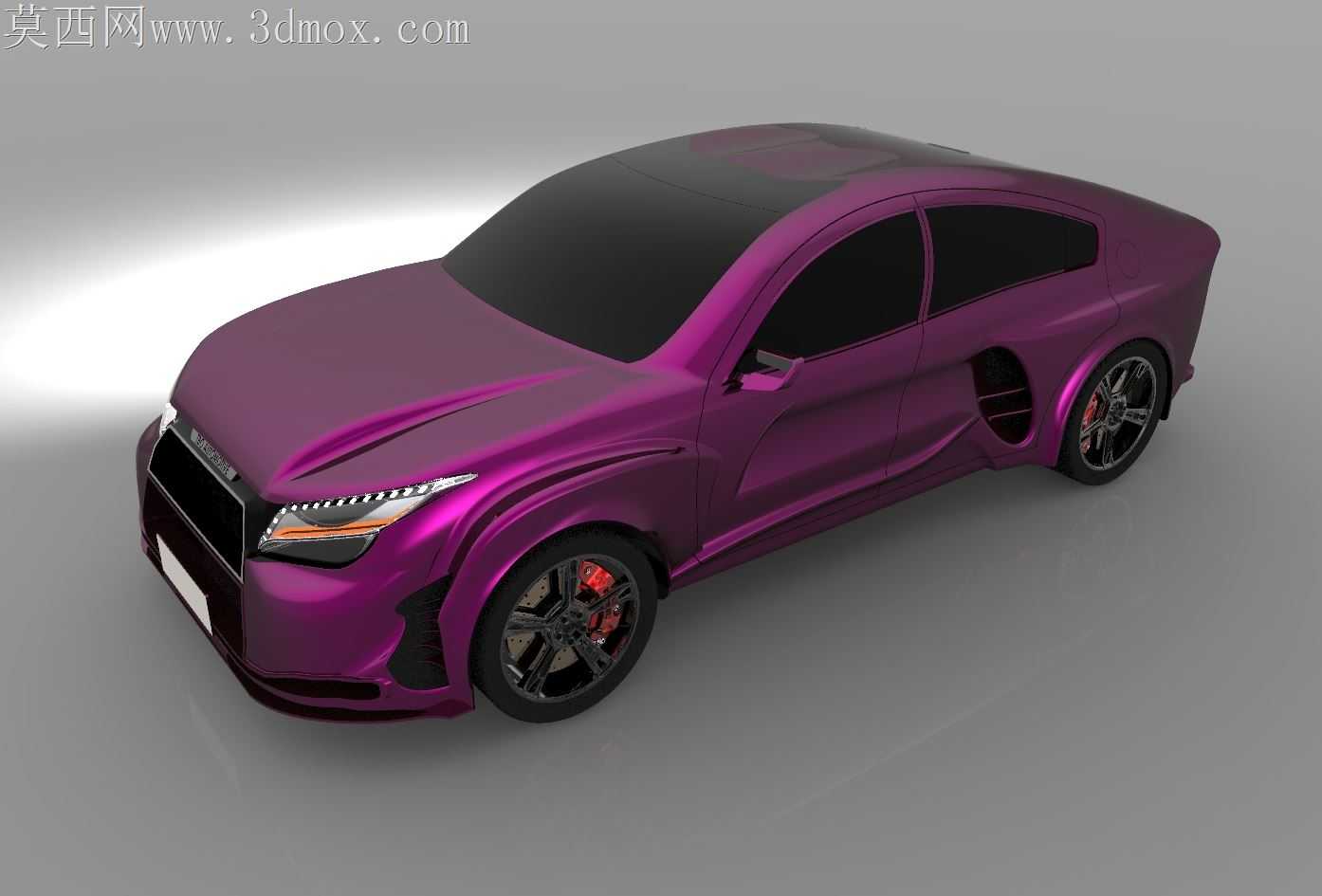

跨界运动轿跑SUV外观造型设计

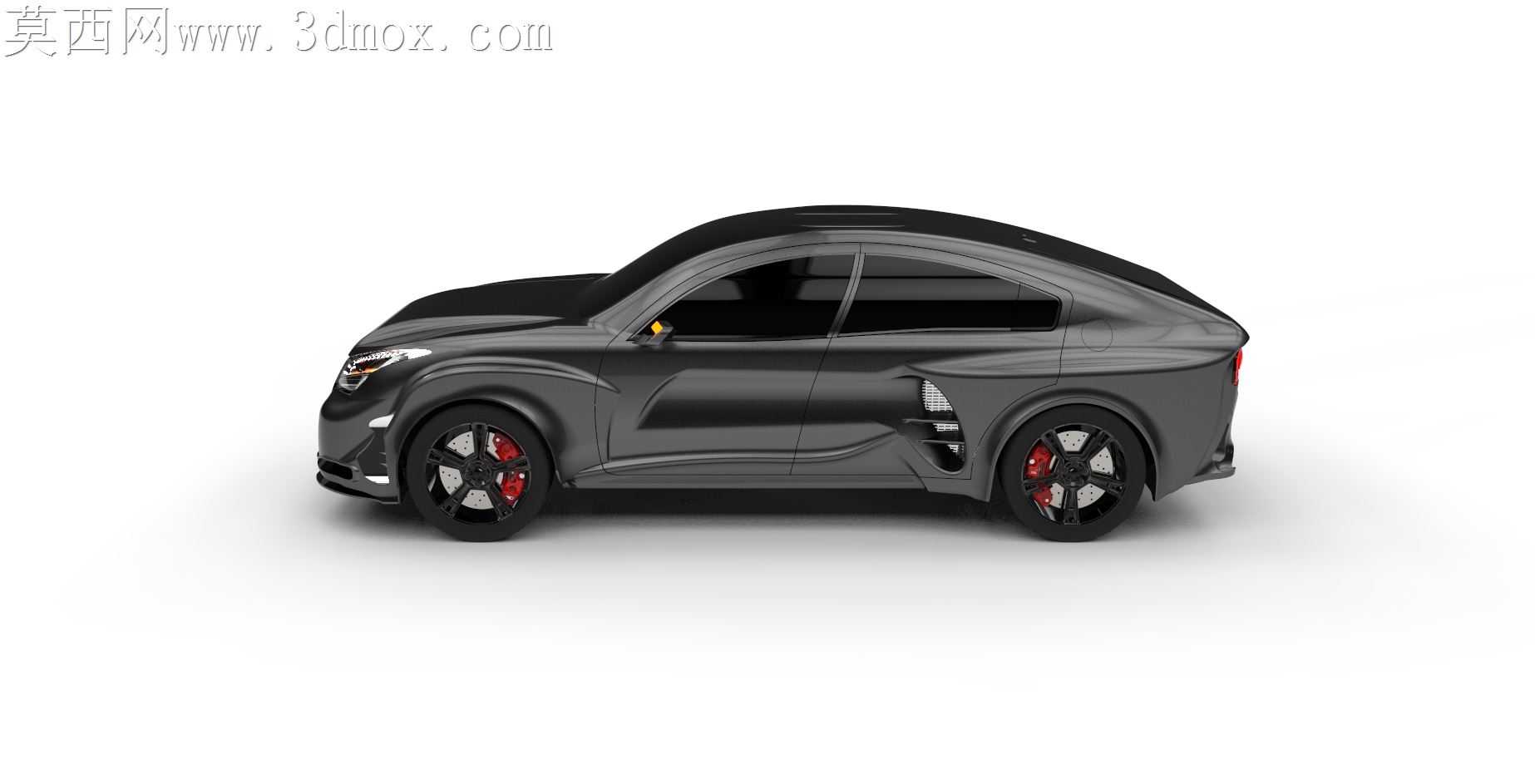

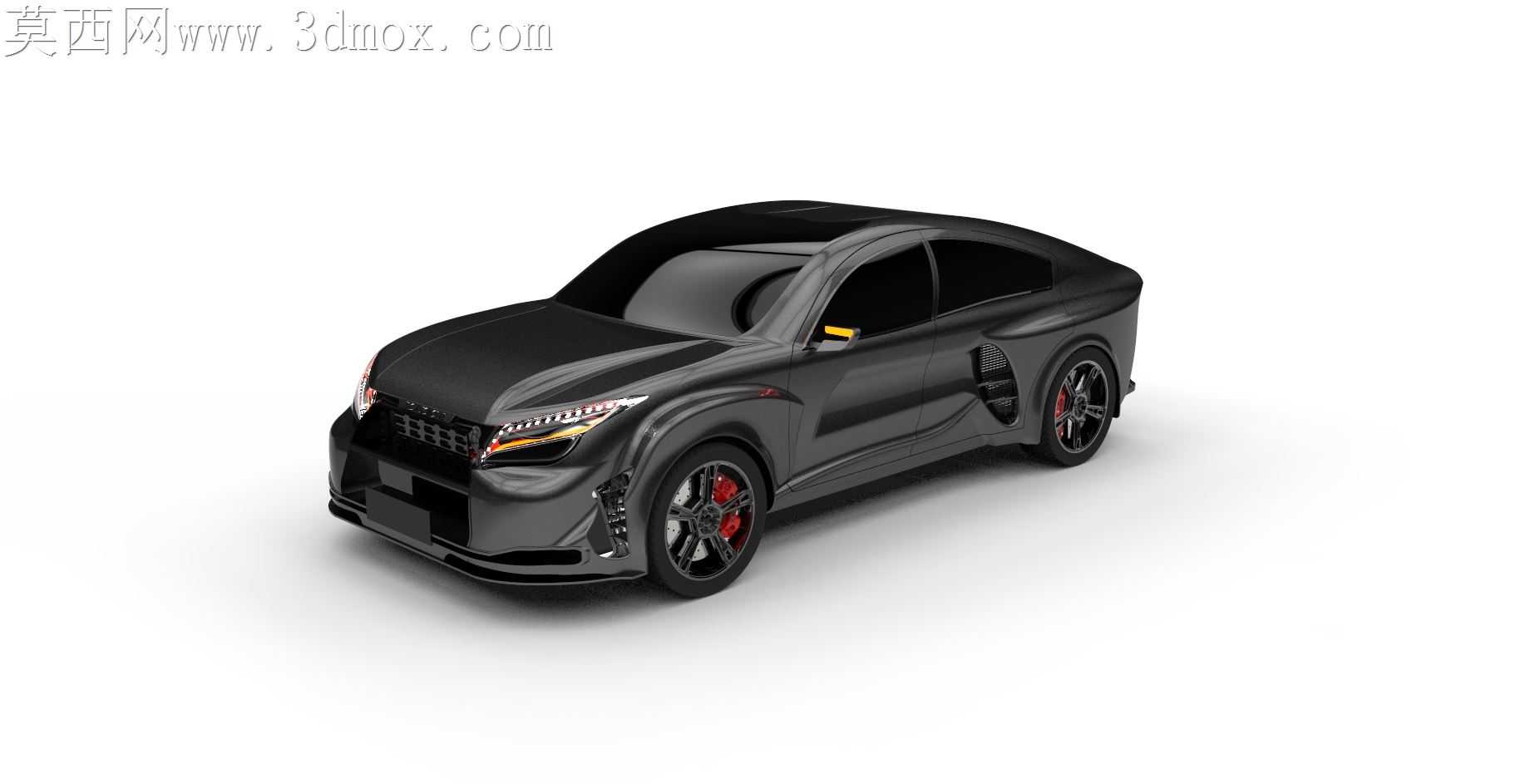

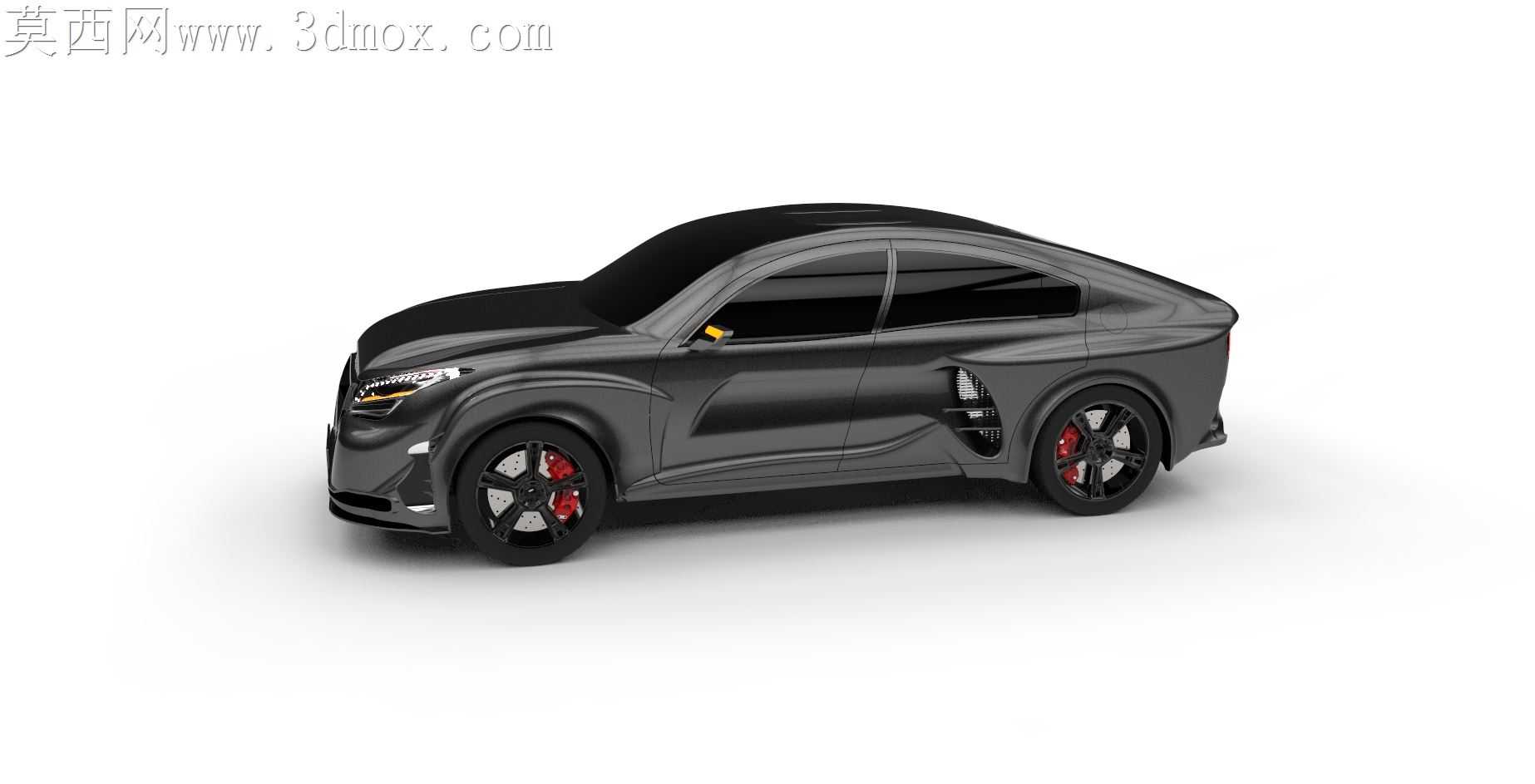

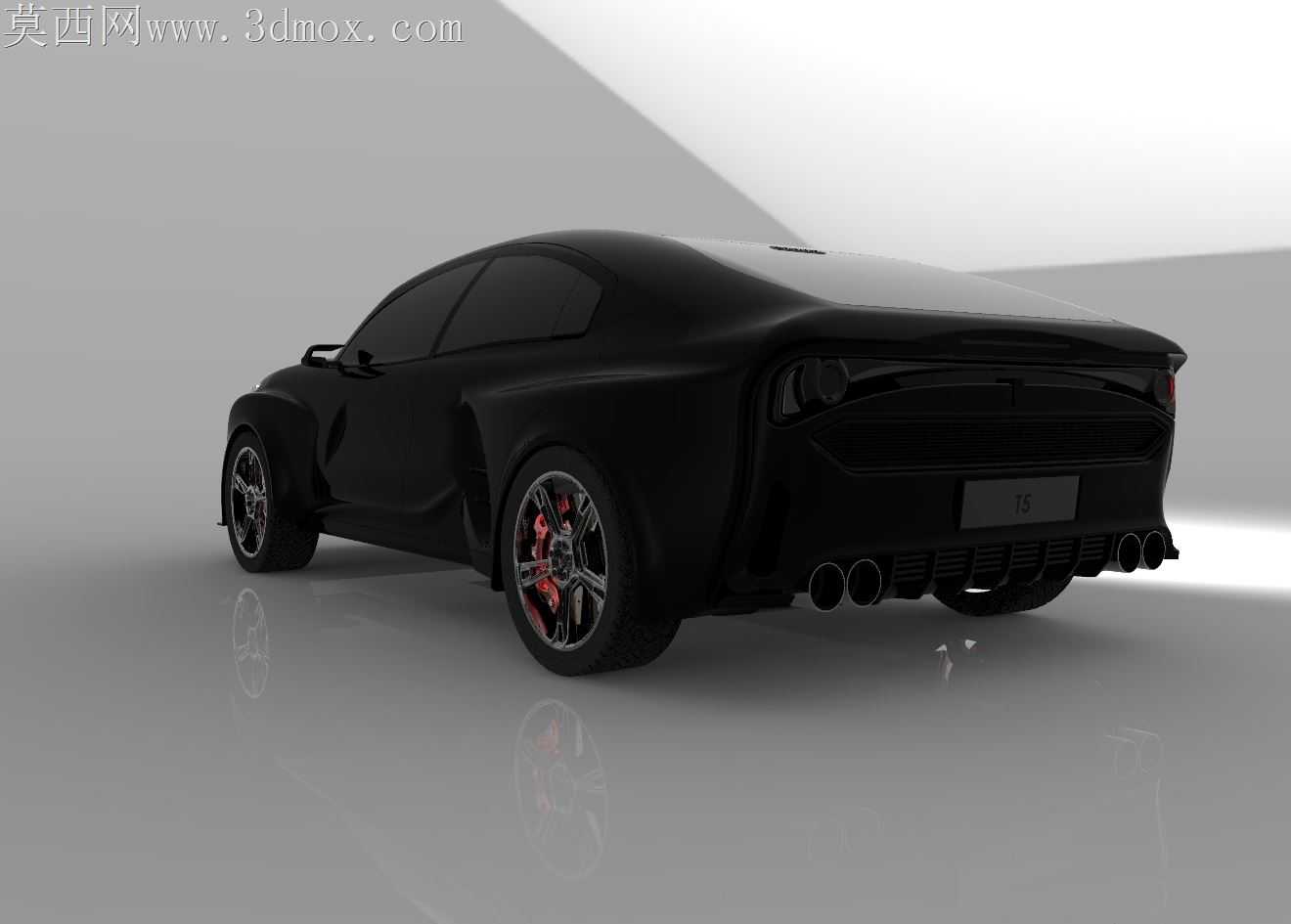

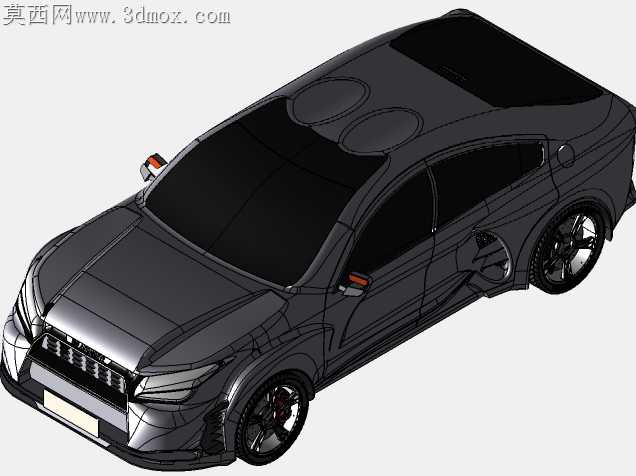

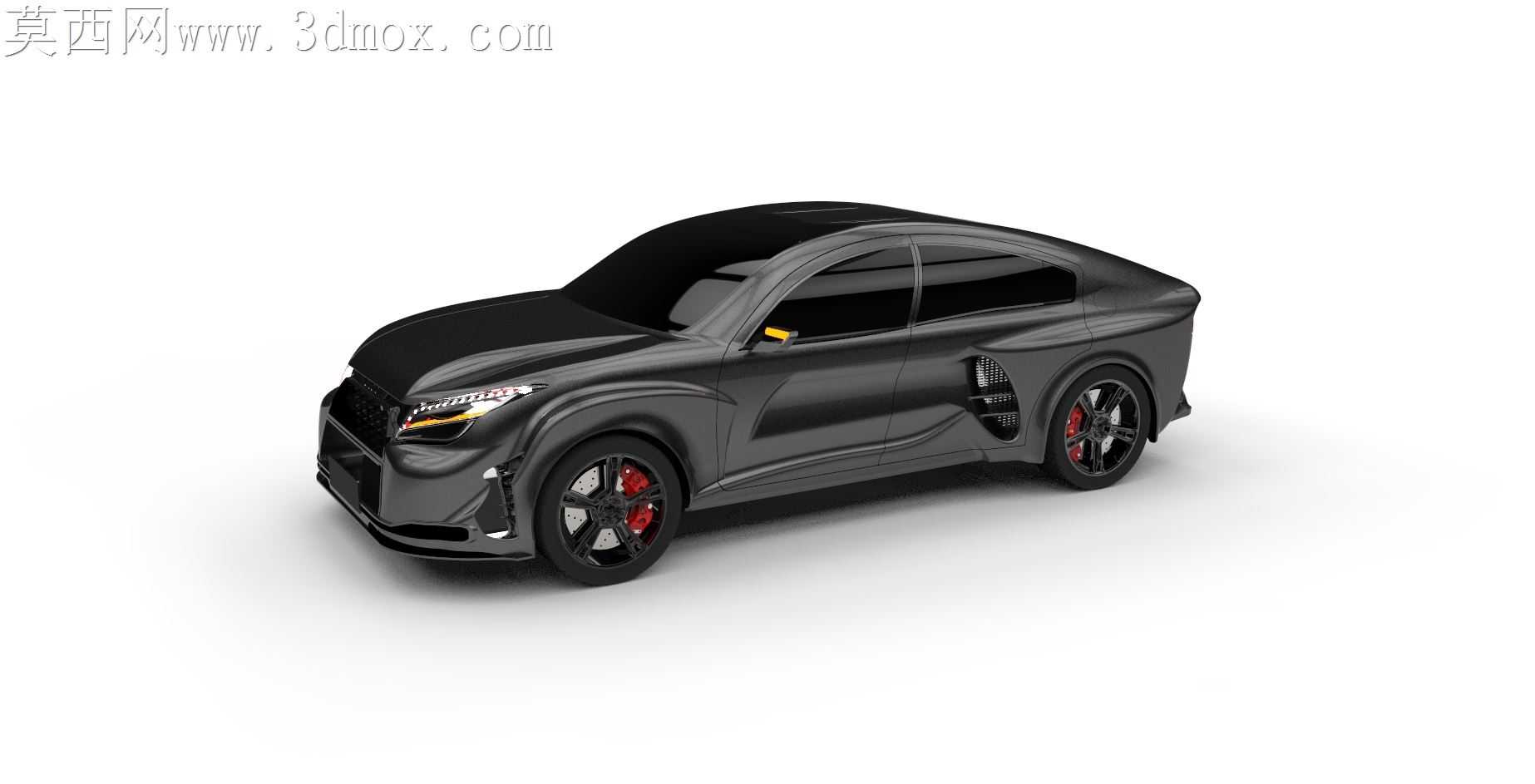

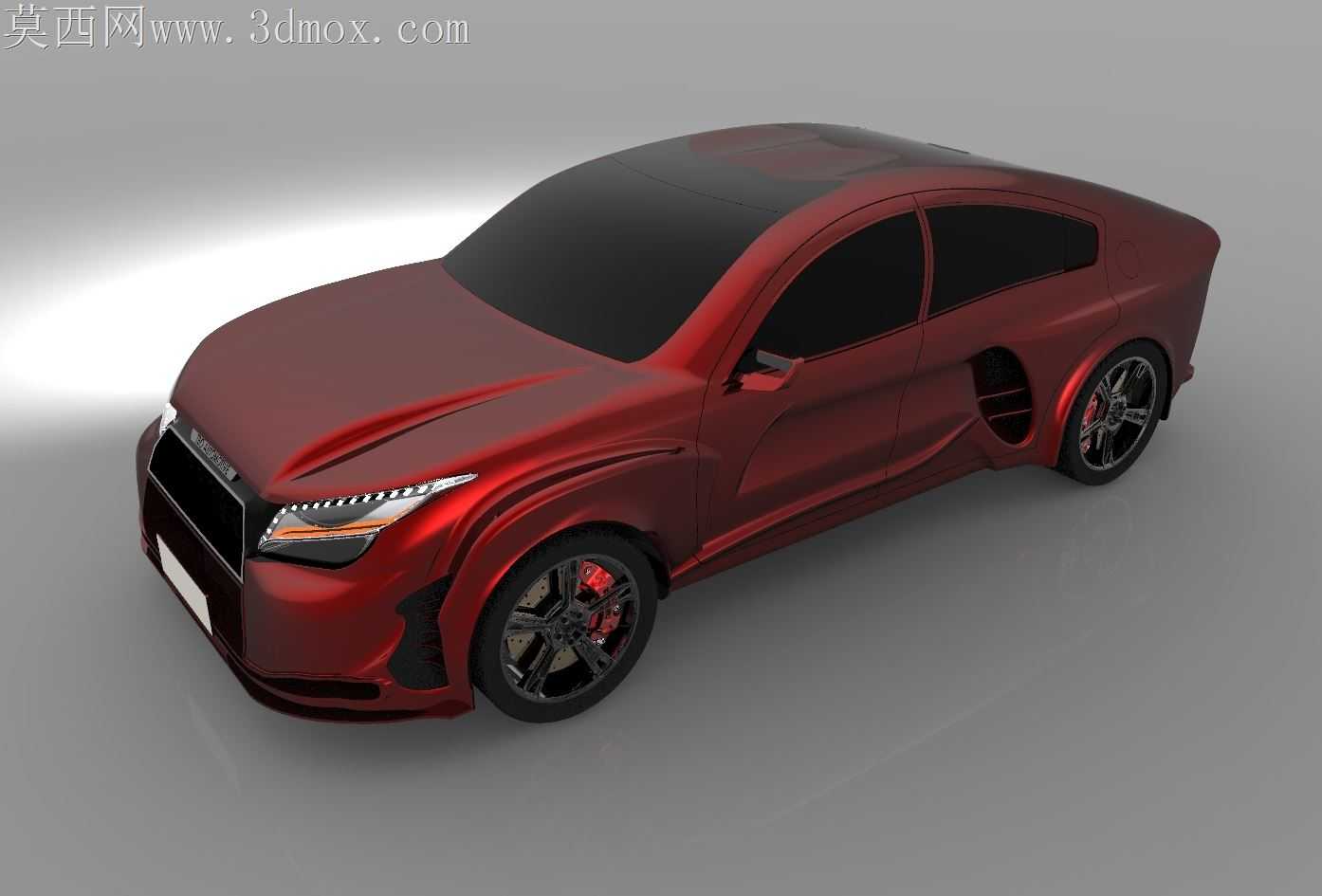

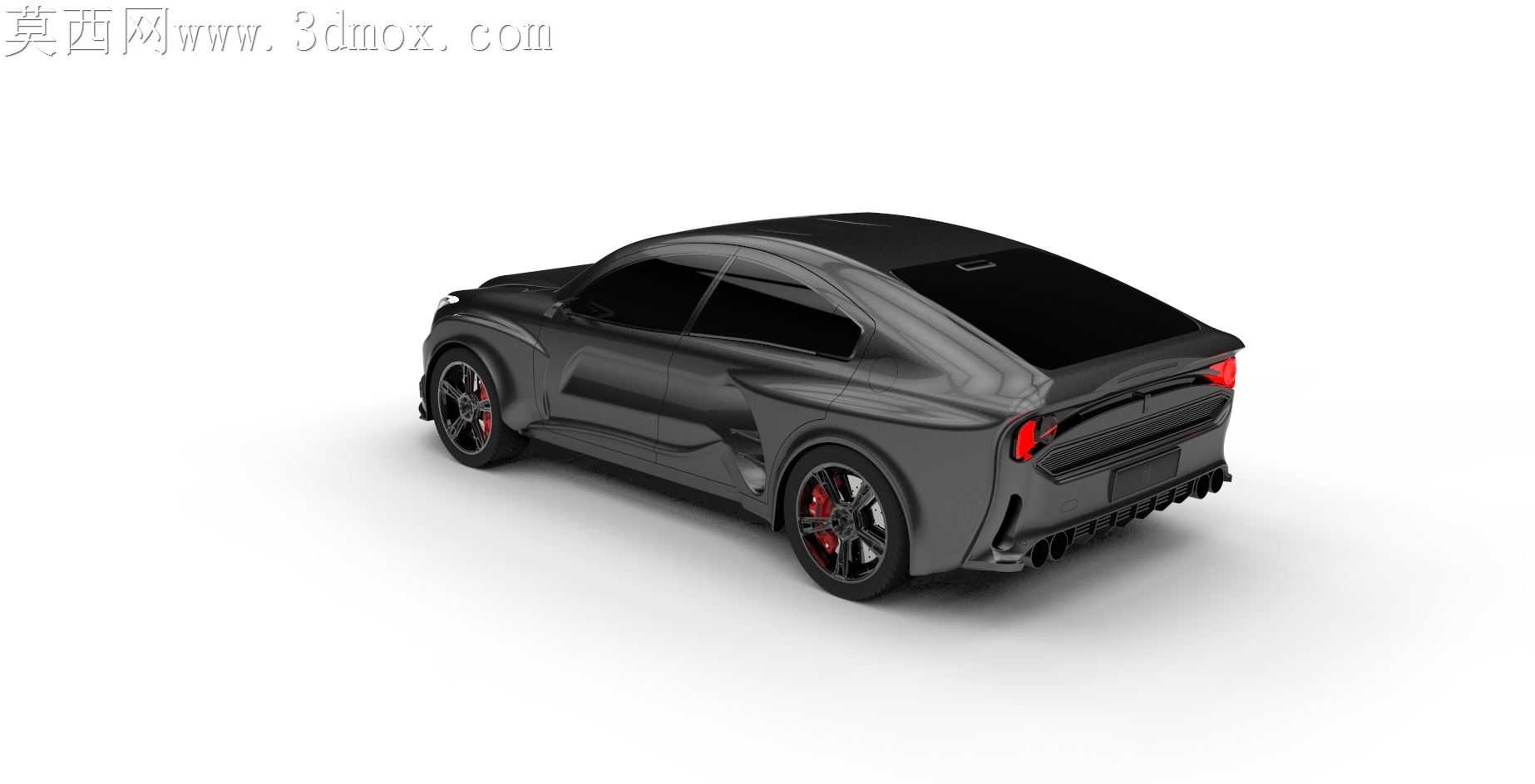

溜背与SUV高坐姿的跨界融合，最容易在C柱与尾翼衔接处出现曲面褶皱，量产阶段冲压工序会因拉延率不均出现局部开裂，这套造型在侧围曲面过渡上做了针对性的曲率连续调整，把原本容易出现应力集中的C柱下沿拐点，做了0.8mm的曲率半径放大，既保留溜背的俯冲视觉感，又能让冲压时板材流动更均匀，不会出现局部减薄超差的问题。前杠两侧的进气装饰槽，没有做纯装饰的封闭死腔，预留了刹车导风的安装位，槽道内壁的曲面做了1.5度的拔模斜度，后期不管是做注塑外观件还是碳纤维改装件，都能直接脱模不用额外做滑块结构，省掉不少模具改造成本。轮拱上方的宽体凸起，没有采用生硬的直角拼接，曲面和侧围主面做了G2连续过渡，光影扫过的时候不会出现突兀的折痕，就算后期做金属漆喷涂，色漆层流平后也不会出现明暗断层。轮毂的辐条造型特意做了背面掏胶的减重结构，辐条根部和轮辋衔接处做了R3的圆角过渡，避免车轮承受侧向冲击时出现应力断裂，红色卡钳的安装位预留了0.3mm的装配间隙，就算是改装不同厚度的刹车片也不会出现蹭擦。侧窗的镀铬饰条安装槽，深度控制在2.2mm，刚好卡住饰条的卡扣，不会因为行驶震动出现饰条翘起，车门把手的凹陷曲面做了内收3度的角度，雨天行驶时泥水不会顺着把手缝隙流到门碗里积留。前大灯的灯腔内部曲面和引擎盖前沿的缝隙留了均匀的4mm间隙，就算引擎盖在高速行驶下出现轻微形变，也不会蹭到灯面产生异响。尾门的上沿鸭尾角度做了12度的上翘，不是单纯追求造型夸张，这个角度能在高速行驶时梳理尾部气流，减少后风挡的积尘同时给后轮增加一定下压力，不用额外加装突兀的外置尾翼。前后保险杠的下包围都做了5mm的突出量，低速泊车时就算碰到限位桩，也是先蹭到塑料包围不会伤到金属漆面，维修成本能降不少。
