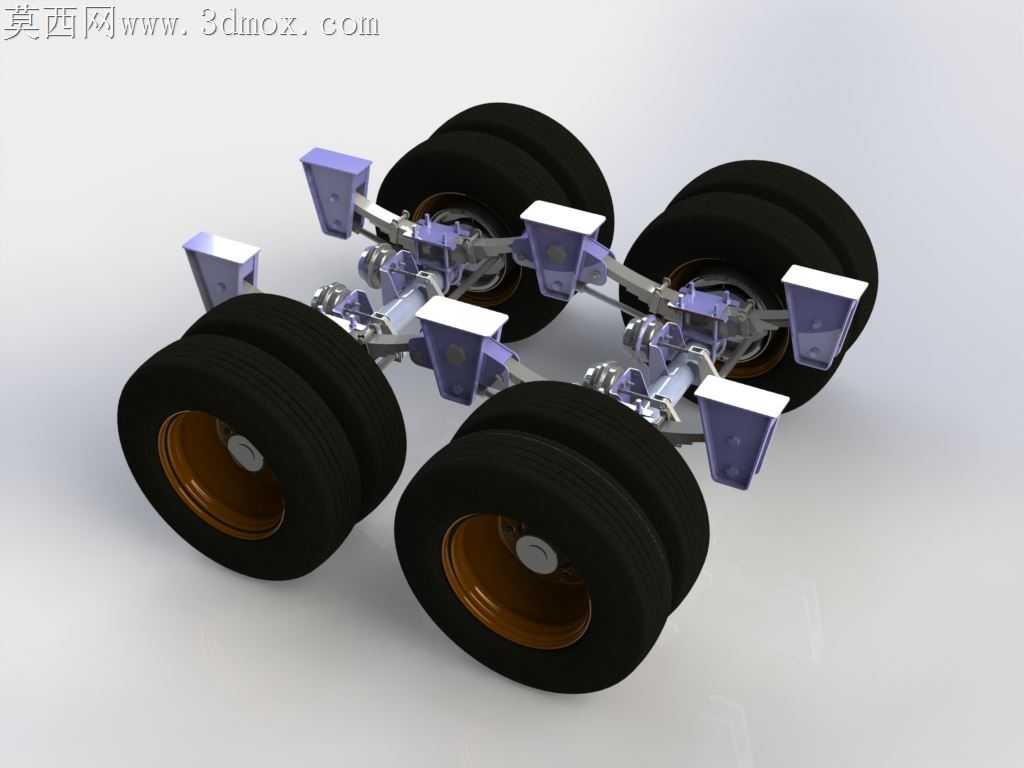

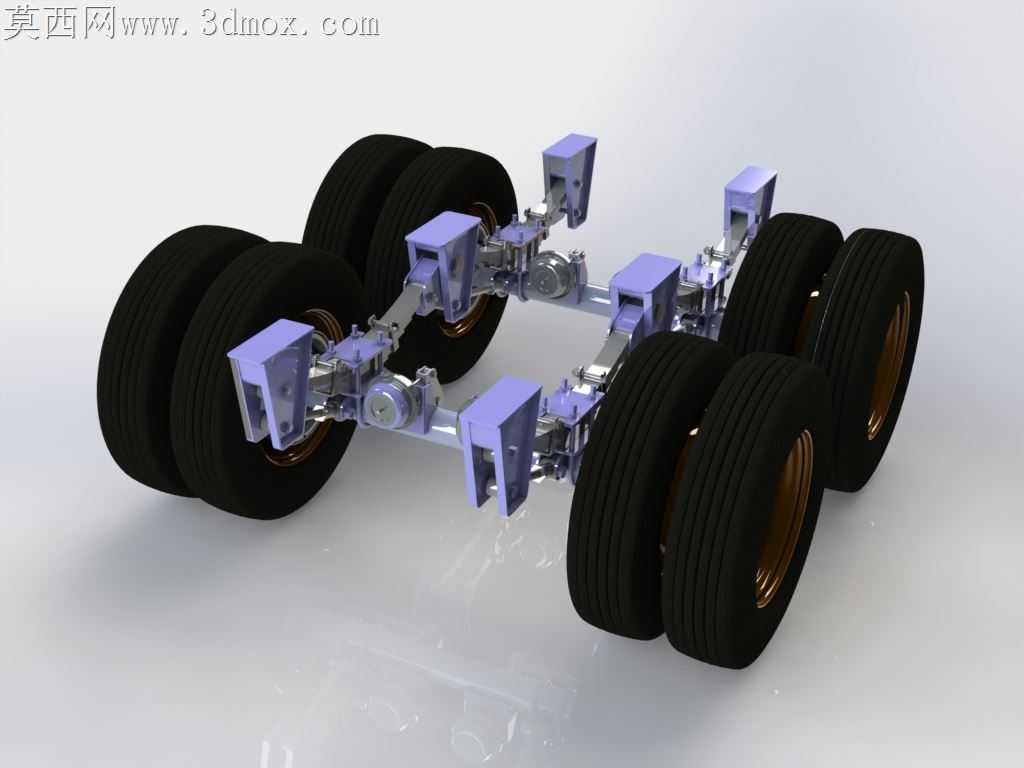

重型挂车双联轴后轴悬挂总成结构

重载运输场景里，挂车后轴长期承受交变冲击载荷，传统单轴设计在非铺装路面行驶时，轮组接地比压分布不均，不仅加剧轮胎偏磨，还容易出现钢板弹簧应力集中断裂的隐患。这套双联轴后轴结构在设计时，特意平衡了轴间载荷分配与跳动自由度，每侧四组轮胎的安装座预留了0.3mm的轴向窜动间隙，避免重载转向时轮胎侧面与悬架支座发生剐蹭。

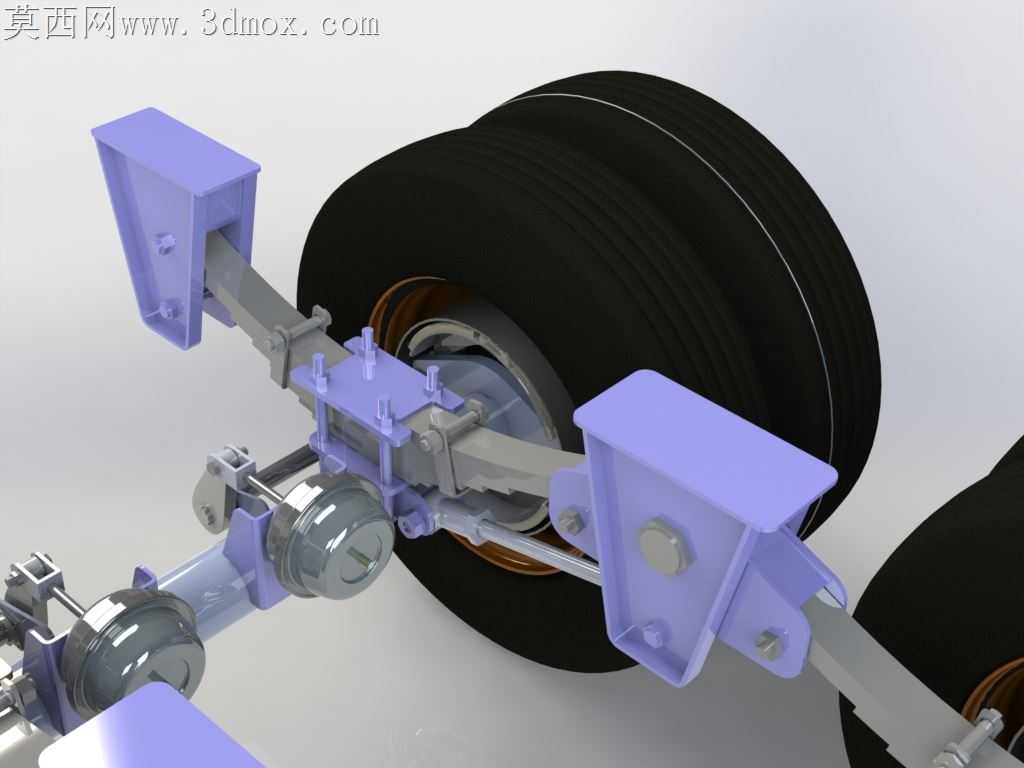

轴体连接的悬架支座采用了变截面过渡设计，没有直接在方管轴身上焊接安装耳板，而是在焊缝位置增加了一圈弧形加强筋，分散制动时产生的纵向冲击力。气动制动分泵的安装支架特意做了下沉处理，给气路管线留出足够的弯折空间，避免车辆颠簸时管线与车架横梁反复摩擦破损。

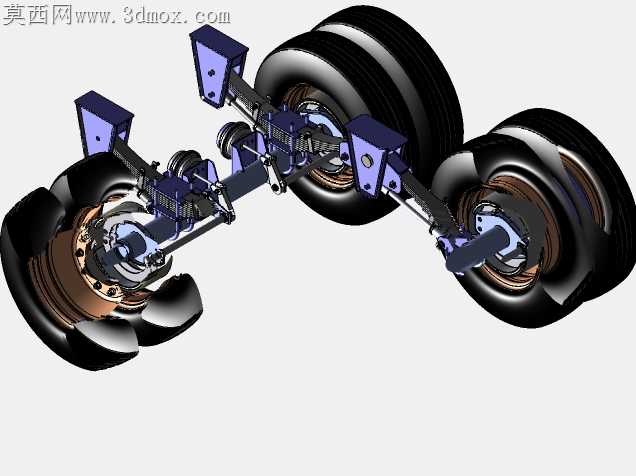

轮端的双轮胎搭配设计，轮毂结合面做了环形储油槽结构，保养时注入的润滑脂可以在槽内留存，不会因为车辆长期静置出现润滑脂流失，导致轮毂轴承锈蚀卡滞。相邻两个车桥之间的推力杆支座，安装孔位采用了腰型孔设计，装配时可以微调桥距，抵消车架焊接带来的尺寸误差，不用在总装时强行撬动车桥对位，减少装配内应力残留。

制动气室的推杆行程预留了15mm的冗余量，当制动蹄片磨损到极限位置时，推杆依然有足够的行程提供制动力，不会出现制动疲软的问题。每处润滑脂注油嘴的位置都避开了轮胎飞溅的泥水直喷区域，日常保养时不用拆卸轮胎就能直接加注润滑脂，降低维保难度。轴身的走线卡扣特意设计成快拆结构，后期更换磨损的制动管线时，不用切割卡扣就能完成拆装，减少维保过程中对原有结构的破坏。

轮辋的安装螺栓孔采用了沉头导向设计，装配轮胎时螺栓可以顺着导向斜面滑入孔位，不用反复对位调整，提升总装效率。悬架与轴身连接的U型螺栓，接触面增加了防滑齿纹，即使在剧烈颠簸下螺母出现轻微松动，齿纹也能卡住连接板，避免车桥移位。这套结构没有追求过度轻量化，在关键受力位置都保留了足够的壁厚冗余，适配矿山、工地等恶劣运输场景的使用需求，不会因为长期超载出现轴体变形的问题。
