低坡度双坡屋面瓦铺设结构三维设计

　　这套屋面构造模型还原了双坡低坡度屋面的瓦件铺设与节点衔接细节，核心服务于民用低层建筑、小型装配式建筑的屋面防水与饰面施工场景，可直接用于屋面施工交底、预制瓦件排布校验、屋面改造方案的可视化推演，解决传统二维图纸难以直观表达瓦件搭接关系、屋脊密封构造的痛点。从实际工程用途来看，该构造适配坡度在22度到30度区间的双坡屋面，这类坡度常见于乡村自建房、小型文旅配套建筑、临时模块化建筑的屋面设计，既能够保证雨水快速沿瓦面导流排出，又不会因坡度过大导致瓦件固定成本升高、施工安全风险提升。

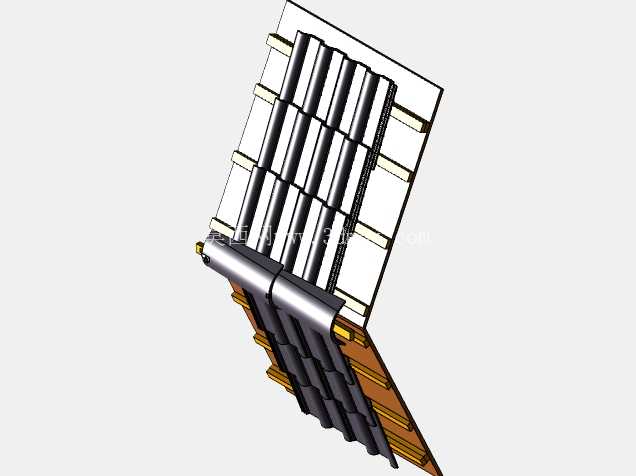

　　模型中完整呈现了瓦件的排布逻辑：单块瓦的横向搭接宽度控制在35毫米，纵向搭接顺着屋面排水方向设置，上下瓦的叠合区域完全覆盖下层瓦的固定点位，避免雨水从钉孔位置渗入屋面基层；屋脊位置采用专用弧形脊瓦覆盖两侧坡瓦的顶端缝隙，脊瓦与坡瓦的衔接处预留了密封材料的填充空间，能够适配不同地区的风压、降雨强度调整密封层厚度。设计过程中优先考虑了现场安装的容错空间，坡屋面的基层采用木质挂瓦条作为支撑，挂瓦条沿屋面坡度方向垂直排布，间距与单块瓦的有效铺设长度完全匹配，施工时无需现场裁切瓦件调整间距，只要按照预设的挂瓦条点位固定，就能保证整面屋面的瓦缝顺直、排水坡度一致。

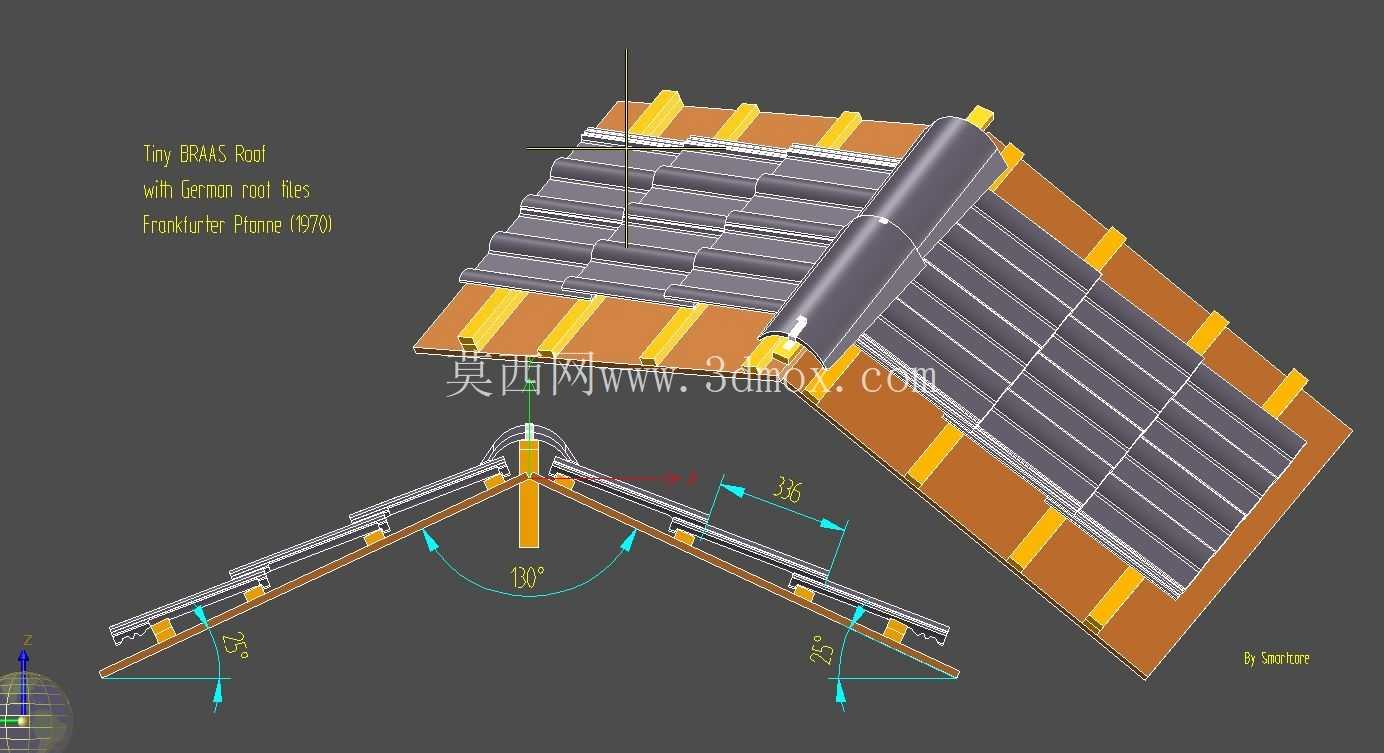

　　模型中标注的角度参数完全贴合现场施工的校核需求：两侧屋面的夹角为130度，对应单坡坡度25度，瓦件侧边与挂瓦条的夹角为75度，这个角度设置能够让瓦件侧边的导水槽完全对准下层瓦的排水面，避免出现雨水倒灌、爬水的问题。从安装边界来看，这套瓦件构造的最小适配屋面宽度可根据瓦块数量灵活调整，单块瓦的有效覆盖宽度固定，排布时从屋脊向檐口方向逐块铺设，檐口位置的瓦件伸出挂瓦条边缘的距离控制在50毫米以内，既能够保证雨水直接滴入檐沟，又不会因伸出过长导致瓦件受风力作用出现翘曲、脱落。屋脊位置的固定件采用隐藏式设计，固定点位被脊瓦完全覆盖，不会出现外露钉孔锈蚀的问题，同时脊瓦的弧形曲面能够引导两侧坡面的气流平缓过渡，降低强风天气下屋面的风揭风险。

　　在实际项目应用中，这套构造模型可以直接导出剖面用于施工节点图绘制，也可以用于预制瓦件的开模校验，验证瓦件搭接尺寸是否匹配、安装顺序是否存在干涉，避免现场施工时出现瓦件缝隙过大、屋脊密封不严的问题。模型中还还原了瓦面的纹理细节，能够直观呈现铺设完成后的屋面视觉效果，方便方案阶段与业主确认饰面效果，减少后期方案调整的沟通成本。针对不同地区的降雪、降雨差异，这套构造的挂瓦条固定点位预留了调整空间，在高降雪区域可以加密固定件的排布密度，提升瓦件的承载能力，在强降雨区域可以适当加大瓦件的纵向搭接长度，提升防水冗余量，所有调整都可以在三维模型中直接修改参数验证效果，无需反复制作实体样板。
