户外梯形金属板顶模块化雨篷庇护结构

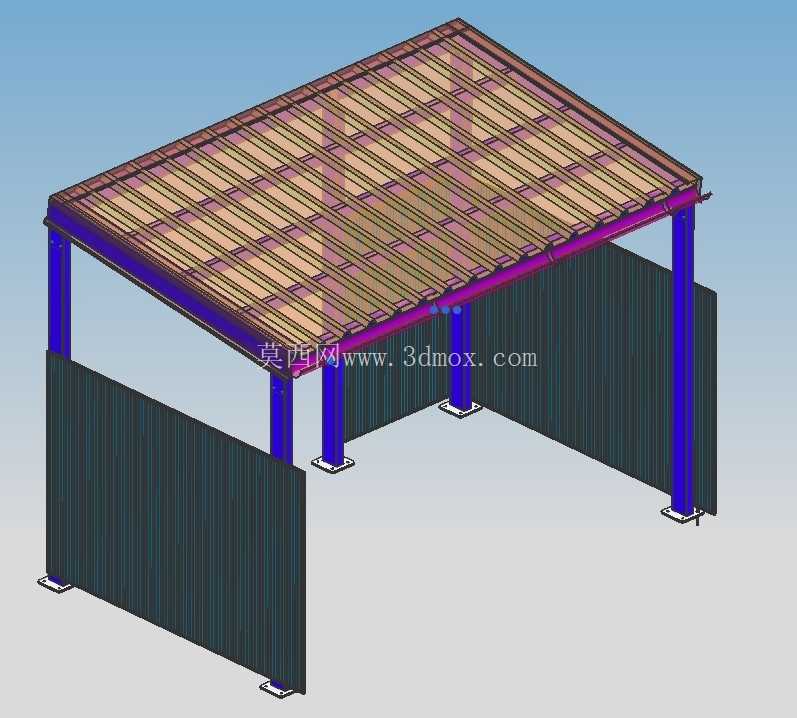

这款户外金属庇护结构的设计初衷，是解决零散户外场景下临时遮蔽设施的标准化搭建痛点，区别于传统现浇混凝土雨棚的高成本、不可拆卸特性，全构件均采用工厂预制后现场栓接装配，适配多类零散户外遮蔽需求。从实际落地场景来看，它既可以单独作为厂区吸烟亭使用，三面围合的波纹金属墙板能有效阻挡侧向穿堂风，避免雨天烟气倒灌、烟头被雨水打湿的问题；也可以多组拼接设置在公交站台等候区，单组结构的覆盖宽度刚好适配常规公交站点的单侧等候长度，无需额外做基础硬化处理，仅需通过柱脚膨胀螺栓固定在现有硬化路面即可完成安装，大幅缩短市政站点的施工周期。

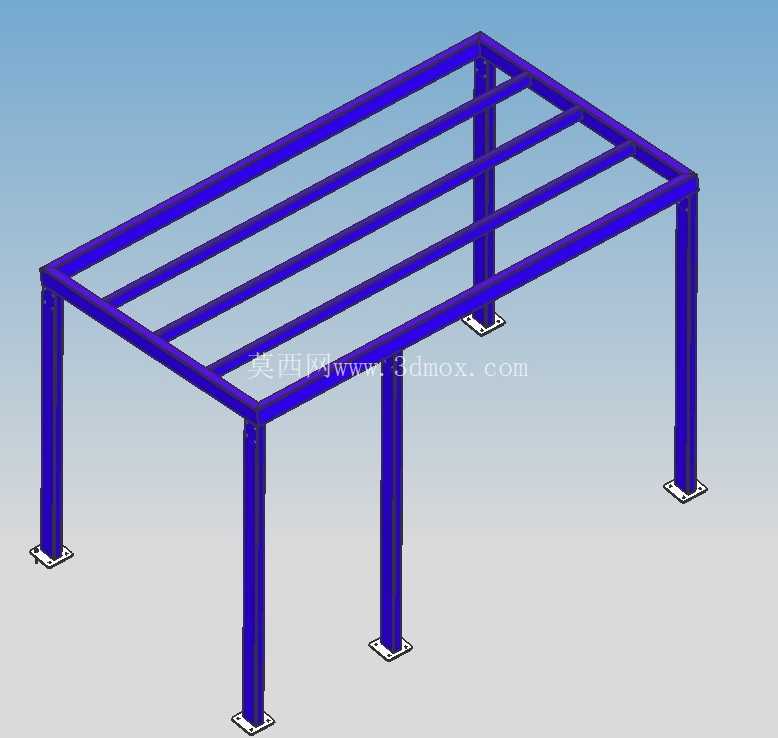

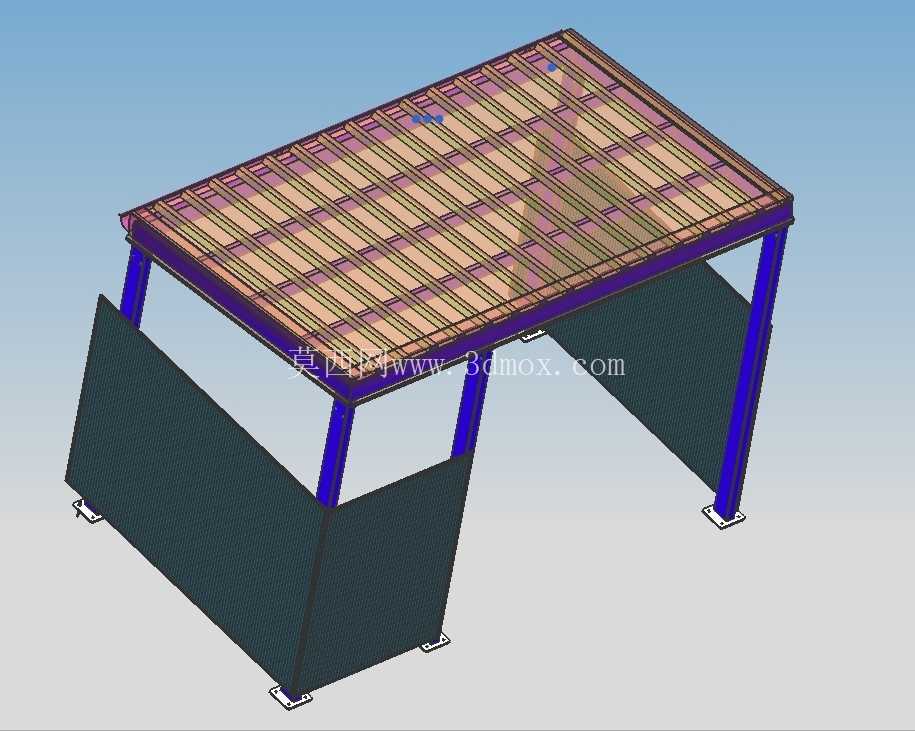

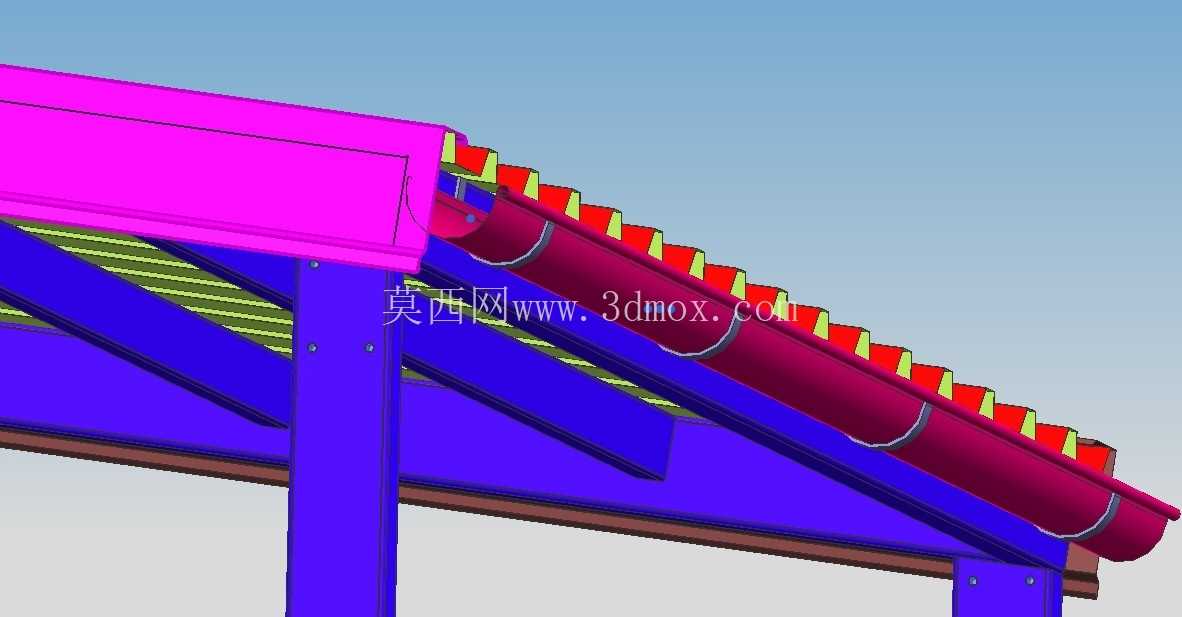

结构主体采用矩形钢管焊接形成整体框架，立柱选用壁厚不低于3mm的方管，柱脚设置带加劲肋的底板，底板预留四个锚栓孔，适配M16膨胀螺栓的安装尺寸，单根立柱的竖向承载力可覆盖常规地区50年一遇的雪压荷载与10级风荷载下的倾覆力矩。顶部框架沿短跨方向设置次梁，次梁间距匹配梯形金属屋面板的有效搭接宽度，屋面板采用暗扣式固定方式，避免明钉穿透板面造成的渗漏隐患；屋面沿长度方向设置1.5%的双向找坡，坡向两侧集成式天沟，天沟与屋面边框采用一体折弯成型，减少现场拼接的焊缝渗漏点，天沟端部预留落水口，可根据现场排水方向接驳落水管，将雨水直接导入场地排水系统，避免雨天檐口滴水影响遮蔽区域的通行体验。

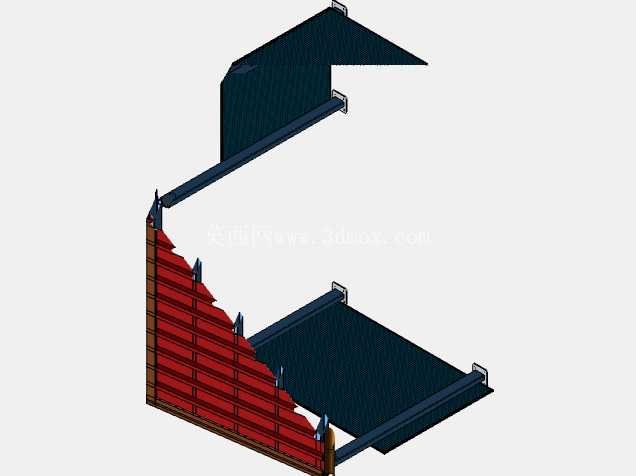

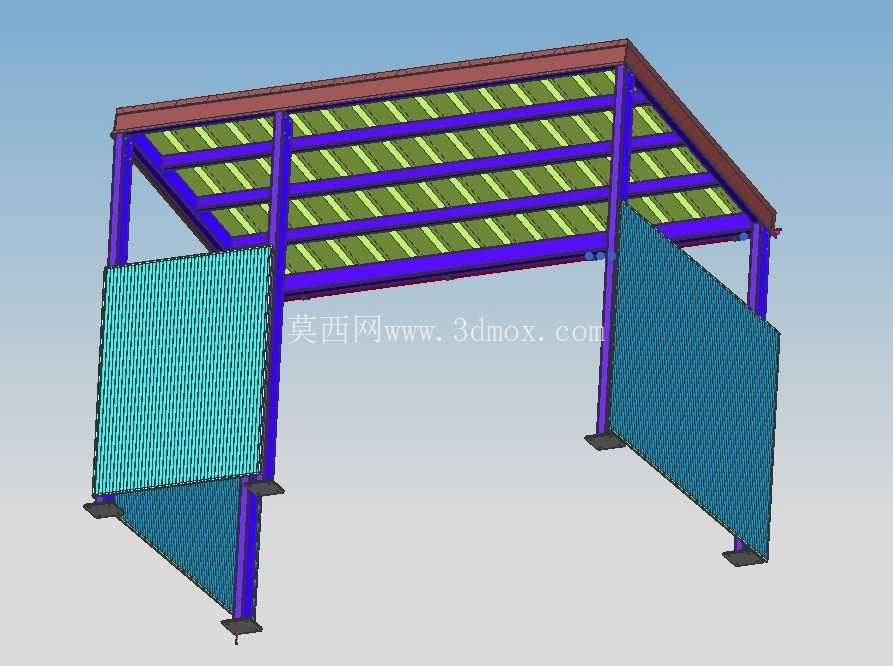

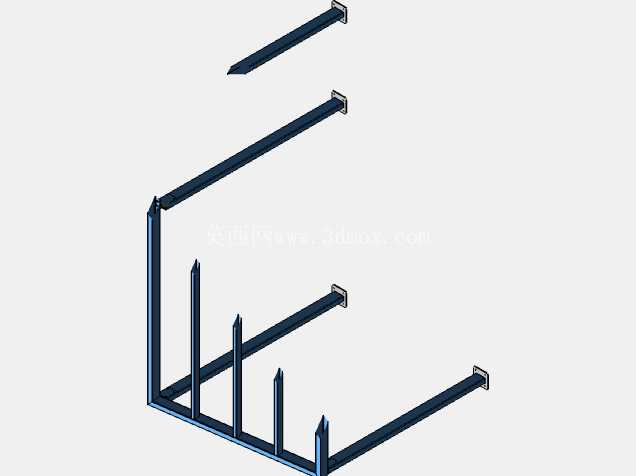

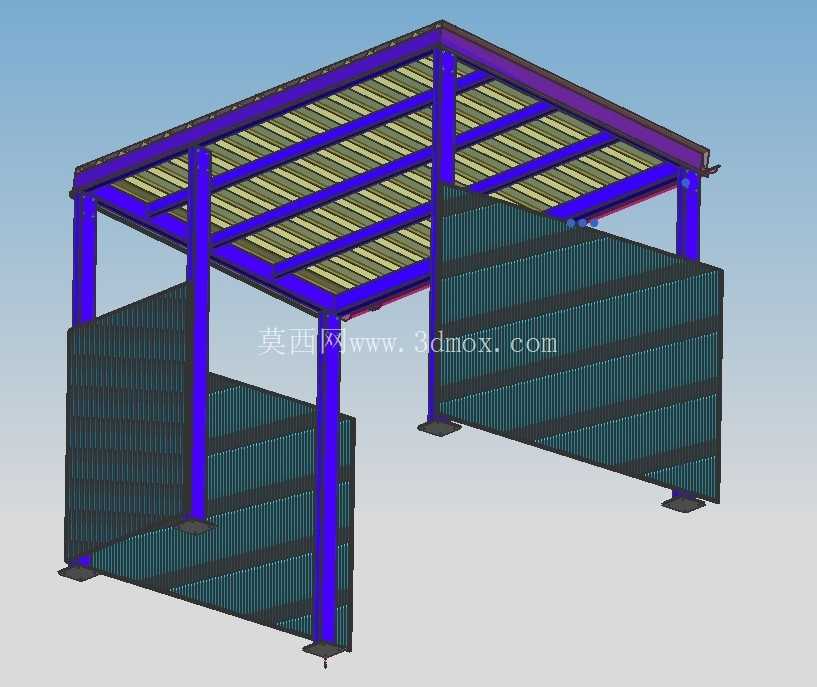

围护结构采用波纹金属墙板，仅在结构的三个立面设置1.8m高度的墙板，既保留了足够的侧向挡风挡雨能力，也避免全封闭结构造成的通风不畅问题，墙板通过自攻螺钉固定在立柱间的附加龙骨上，龙骨上预钻的安装孔做长圆孔设计，可抵消现场安装的尺寸误差，也能适配不同厚度墙板的固定需求。模块化设计是这款结构的核心优势，所有构件的连接节点均做标准化设计，单组结构的长度可根据实际场地需求做0.5m模数的调整，不需要重新开模制作构件，仅需调整主次梁的下料长度即可适配不同尺寸的遮蔽需求；多组结构拼接时，相邻两组的共用立柱可做合并设计，进一步降低材料成本，拼接处的屋面采用专用搭接胶带做密封处理，不会出现拼接缝渗漏的问题。

从安装边界来看，单组标准款结构的净空高度不低于2.4m，满足行人通行的净空要求，屋面外挑尺寸沿立柱外侧外挑300mm，避免雨水顺着立柱流到遮蔽区域内；结构安装时要求场地基础的平整度误差不超过5mm/m，若场地平整度不足，可通过柱脚的调节螺母调整整体框架的水平度，不需要额外做砂浆找平层。考虑到户外使用的耐候性需求，所有钢构件表面均做抛丸除锈后静电喷塑处理，涂层厚度不低于60μm，可适应沿海高盐雾、工业厂区高腐蚀等各类户外环境，金属屋面板与墙板均采用镀铝锌基材，表面覆高耐候聚酯涂层，正常使用环境下的免维护周期不低于15年。

在结构受力校核层面，设计阶段已通过有限元软件模拟了不同荷载组合下的构件变形，屋面在满布活荷载工况下的最大挠度不超过跨度的1/200，满足金属屋面的变形控制要求，不会出现屋面积水的问题；立柱在最不利风荷载工况下的柱顶位移不超过高度的1/150，不会出现明显的结构晃动，保障使用过程中的安全感。不同于常规定制化雨棚需要现场焊接作业，这款结构的所有焊接工序均在工厂内完成，现场仅需通过螺栓拼装，普通安装工人借助简单工具即可在半天内完成单组结构的搭建，大幅降低现场施工的人工成本与动火作业风险，也方便后期场地调整时的拆解转运，构件可重复利用率达到95%以上，符合临时户外设施的循环使用需求。
