工业厂房钢结构门式刚架承重构件

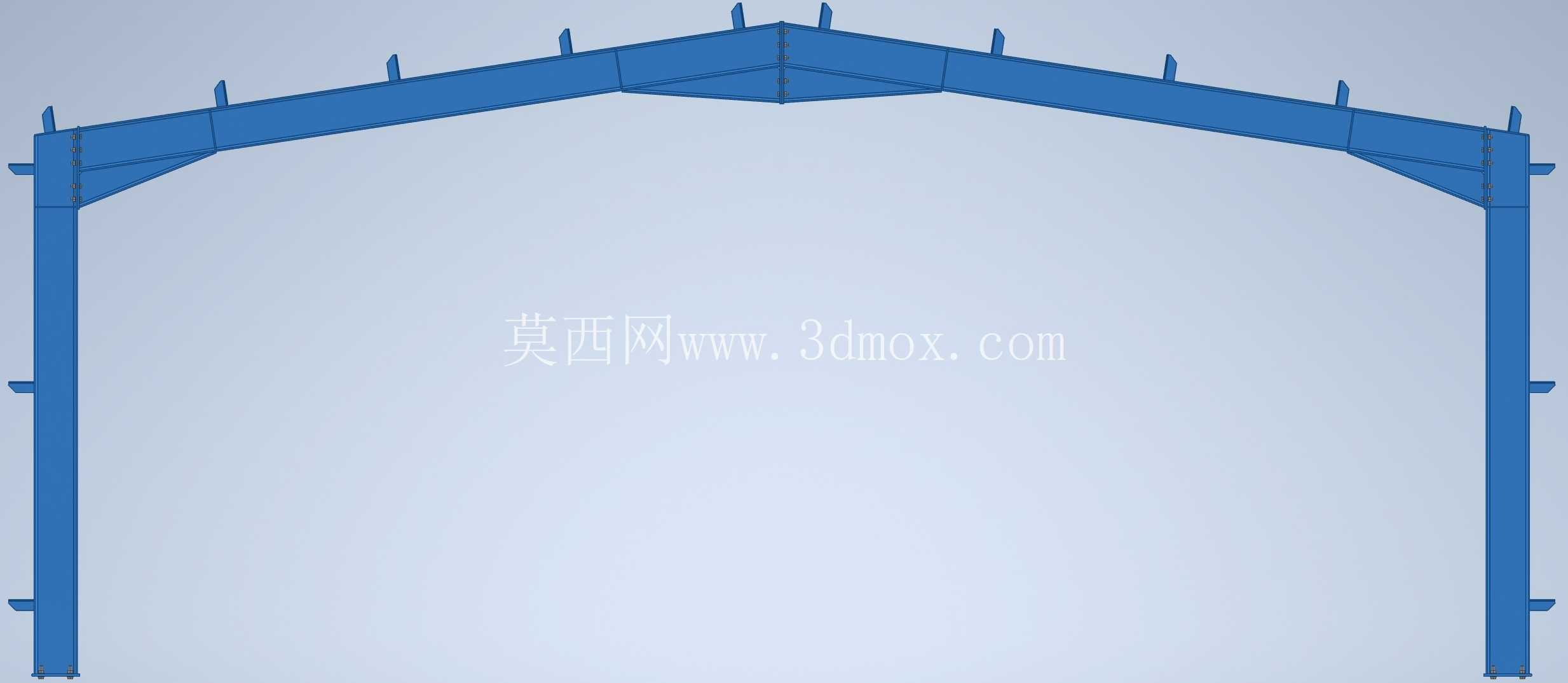

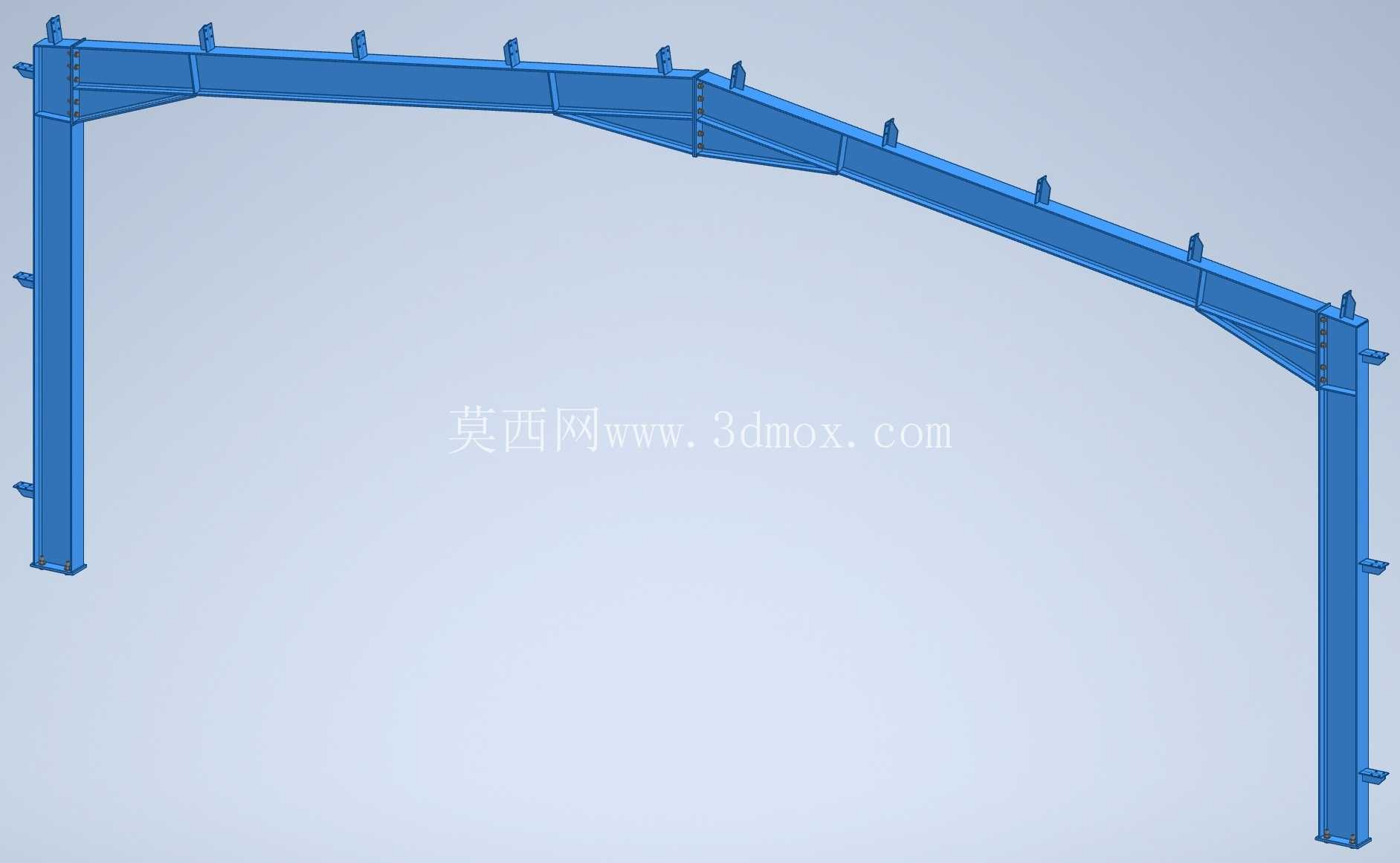

　　这类门式刚架构件主要应用于大跨度单层工业厂房的主体承重体系，常见于机械加工车间、仓储库房、装配式工业建筑的上部结构搭建，作为屋面荷载传递的核心受力单元，承担屋面恒载、屋面活载、风荷载以及部分区域的雪荷载，同时将上部荷载均匀传递至下部钢柱与基础结构，是轻钢结构厂房中应用最广泛的承重骨架形式。从结构功能来看，该构件采用变截面焊接H型钢的设计思路，屋脊位置做折角拼接处理，斜梁段沿跨度方向逐步调整截面高度，在弯矩最大的梁柱节点、屋脊节点位置保留最大截面高度，向跨中弯矩较小区域逐步收窄截面尺寸，这种变截面设计能够在保证结构抗弯、抗剪承载力满足规范要求的前提下，最大程度降低钢材用量，控制结构整体自重，减少下部基础的荷载负担。

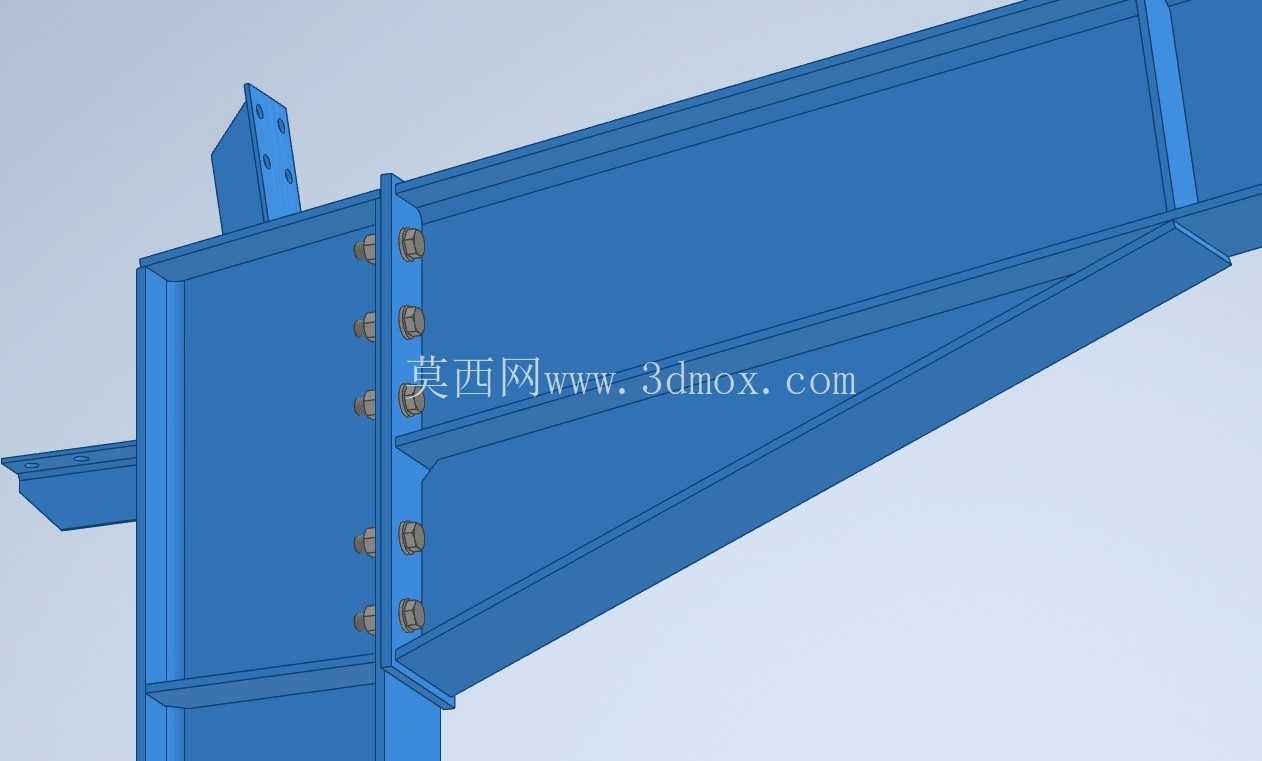

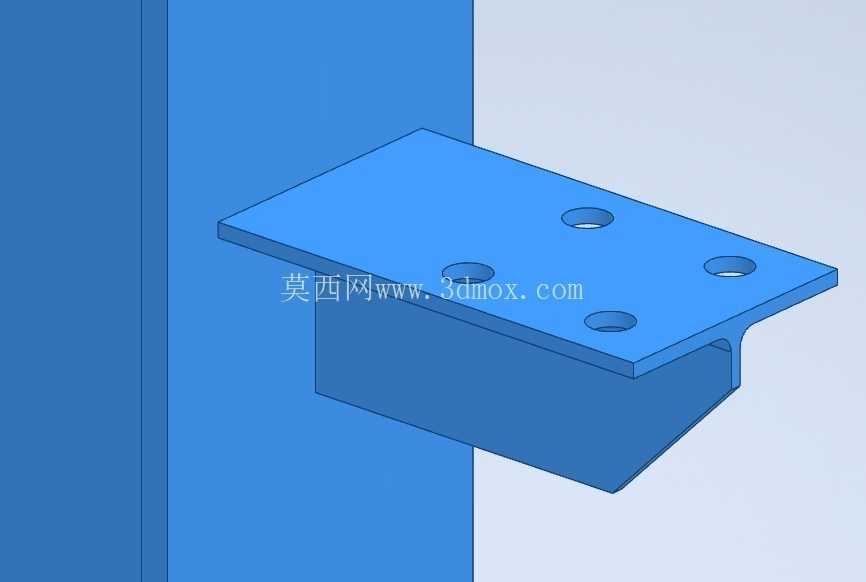

　　构件上翼缘均匀布置的短加劲肋，是用于固定屋面檩条的连接位点，安装时可直接将C型或Z型檩条通过螺栓与加劲肋连接，无需在主梁翼缘上现场开孔，既避免了现场开孔对主梁截面的削弱，也能大幅提升现场安装的定位效率，减少高空作业的调整工作量。梁柱连接端采用带加劲肋的端板连接设计，端板上预留螺栓孔位，安装时通过高强度螺栓与钢柱顶端的端板完成拼接，这种刚性连接节点能够有效传递梁端的弯矩与剪力，保证刚架整体的侧向刚度，减少厂房在水平风荷载作用下的侧移量。

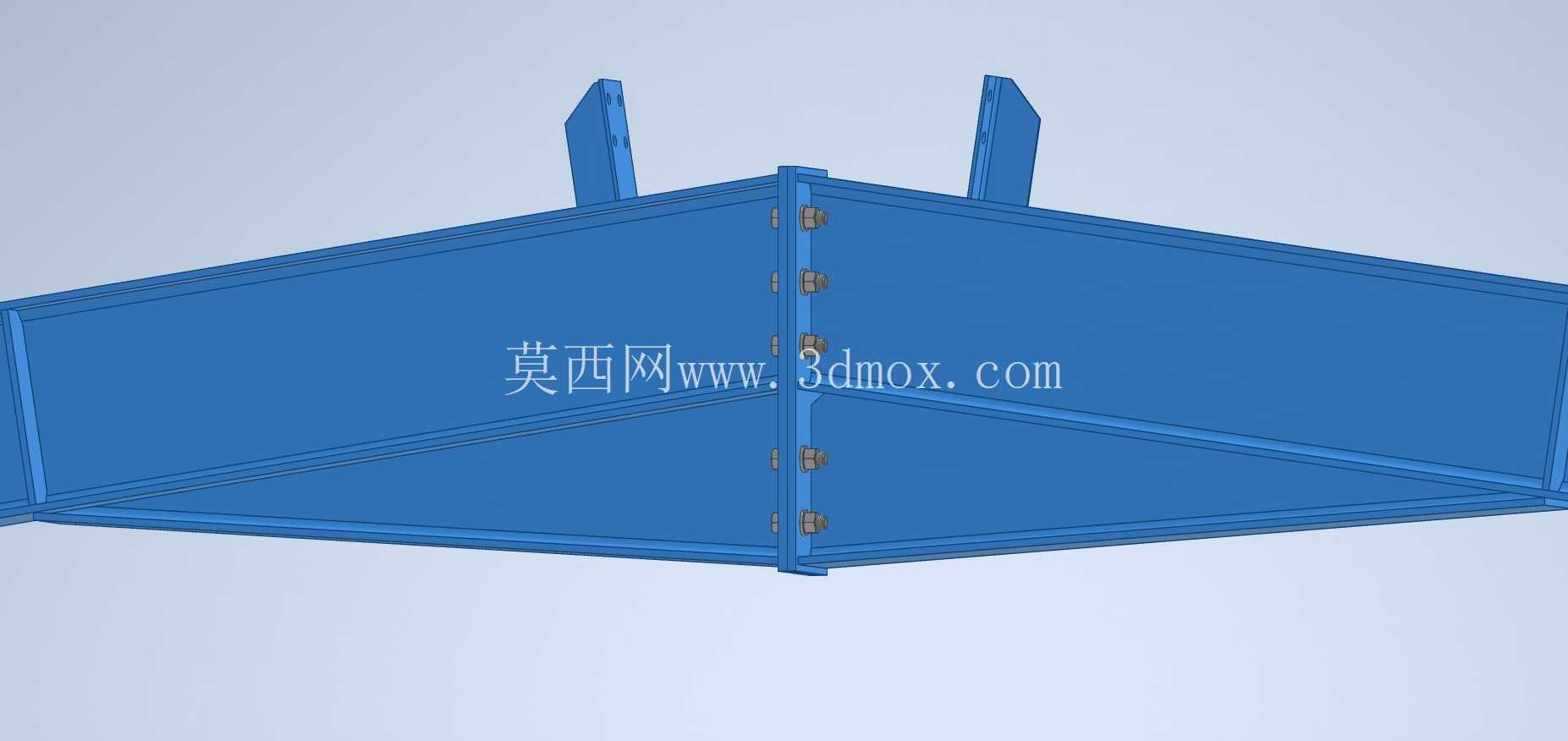

　　从安装边界来看，该刚架斜梁的单段长度适配常规工业厂房12-24米的常用跨度区间，构件分段长度控制在公路运输的限界范围内，无需现场做额外的拼接处理，运抵现场后可直接通过汽车吊完成吊装对位，单榀刚架的吊装就位时间可控制在半小时以内，能够有效缩短厂房主体结构的施工周期。在设计过程中，需要重点验算斜梁在竖向荷载下的平面内稳定与平面外稳定，通过布置隅撑与檩条形成平面外支撑体系，避免斜梁在受压状态下出现侧向失稳；同时屋脊位置的拼接节点需要做等强设计，保证节点承载力不低于构件本身的截面承载力，避免在极端荷载下节点先于构件发生破坏。

　　这类刚架构件的截面尺寸通常根据跨度、柱距、屋面荷载取值做针对性调整，常规18米跨度、6米柱距的厂房场景下，斜梁端部截面高度通常在600-800mm区间，跨中截面高度可收窄至300-400mm，翼缘厚度根据计算确定在8-14mm区间，腹板厚度取6-10mm即可满足多数常规厂房的受力需求。构件表面通常做抛丸除锈后喷涂防锈底漆与面漆，在腐蚀环境较强的厂区还可增加热镀锌处理层，提升构件的抗腐蚀能力，延长结构整体的使用寿命。在实际建模过程中，需要精准预留各个连接位点的螺栓孔位、加劲肋的焊接位置，同时考虑构件加工时的焊接收缩余量，避免加工完成后构件尺寸出现偏差导致现场安装无法对位；另外需要核对构件的重心位置，为现场吊装的吊点设置提供参考，避免吊装过程中构件出现变形或倾覆风险。
