立式双轴齿轮传动减速装置结构

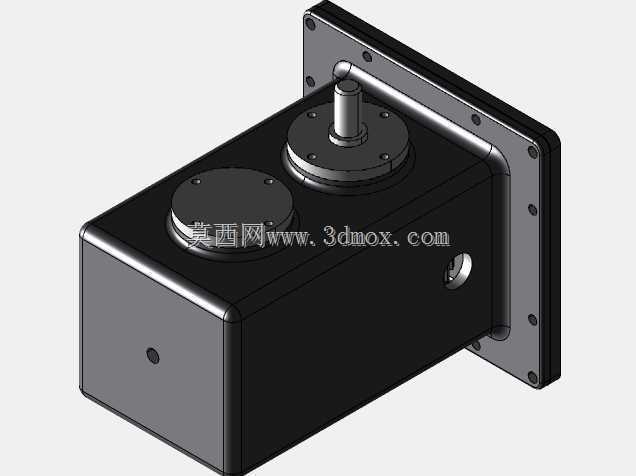

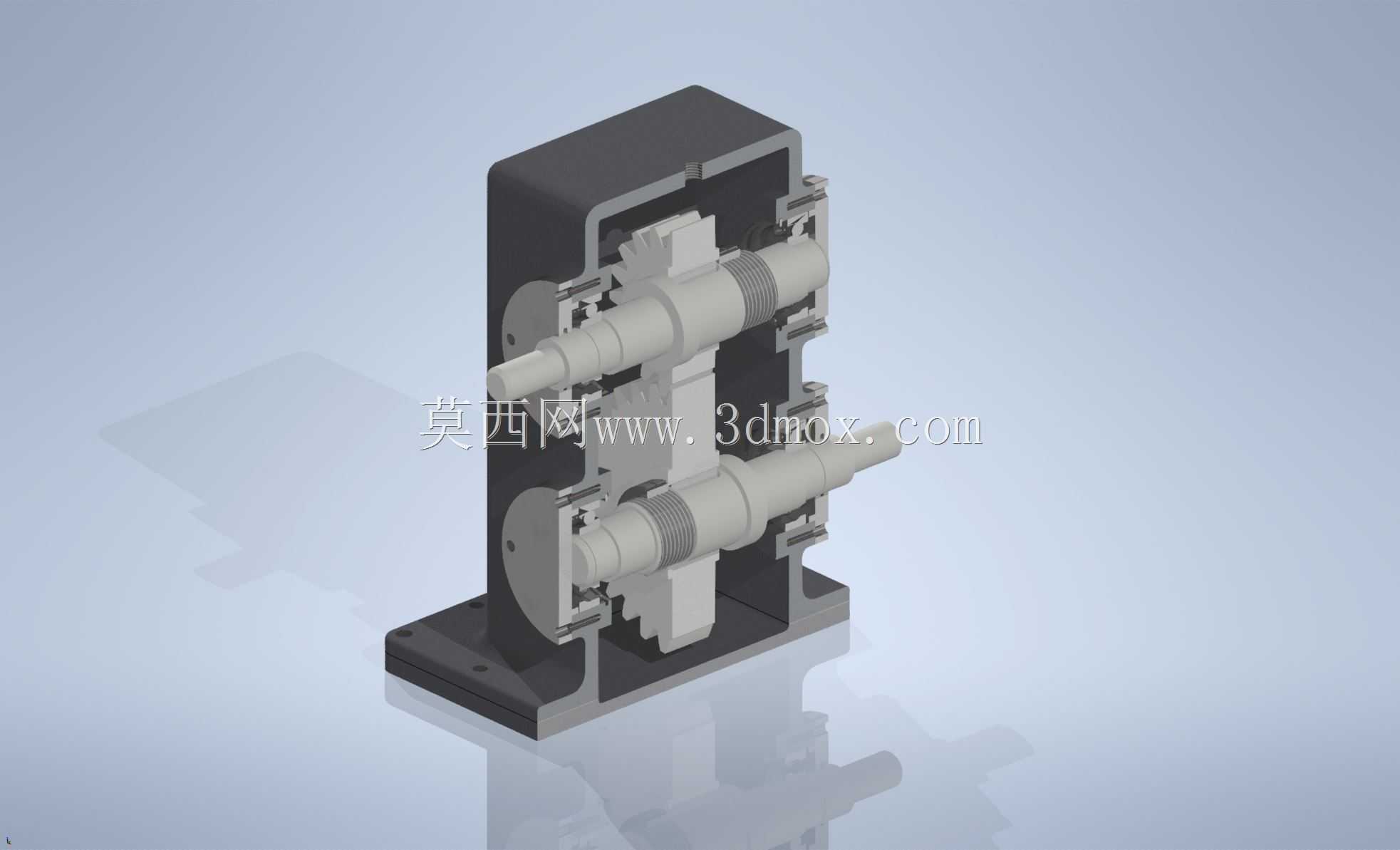

　　这套减速装置采用立式箱体承载结构，双平行轴输出的布局设计，主要适配需要在垂直安装空间内完成动力减速传递的工业场景，常见于中小型输送线、轻工生产设备的动力端配套，也可作为小型自动化专机的传动核心部件，用来匹配高转速低扭矩动力源与低转速大扭矩执行端的参数匹配需求。从结构设计逻辑来看，箱体采用一体式铸钢基座搭配侧开式装配腔的结构，基座预留的四个安装孔位可直接与设备安装面通过螺栓锁紧，安装时需要保证输入轴与动力源输出轴的同轴度误差控制在0.1mm以内，避免运行过程中出现轴系偏载引发的轴承过早磨损、齿轮啮合异响等问题。箱体内部的轴系采用上下平行排布的方式，两根传动轴分别通过深沟球轴承支撑在箱体侧壁的轴承座孔内，

　　轴承位的公差配合选用基孔制过渡配合，既保证轴承内圈与轴颈的紧密贴合，也方便后期维护时的轴承拆卸更换。齿轮组件采用直齿圆柱齿轮啮合传动，齿轮与轴之间通过平键实现周向固定，轴端加装轴用挡圈实现轴向限位，避免齿轮在受载时出现轴向窜动，啮合侧隙按照通用工业减速器的精度要求控制在0.08-0.15mm区间，既可以补偿加工装配误差，也能预留热膨胀余量，避免重载工况下齿轮出现卡滞。输入轴端伸出箱体外侧的部分预留有联轴器安装位，可根据配套动力源的类型选择刚性联轴器或者弹性联轴器连接，输出轴端同样预留标准键槽，可直接配套链轮、带轮或者齿轮等执行连接件，不需要额外做轴端改造。箱体的侧壁设计有加强筋结构，

　　在不额外增加箱体整体壁厚的前提下提升了箱体的结构刚性，可承受齿轮啮合过程中产生的径向载荷，避免箱体受力变形导致轴系位置偏移。整套装置的外形轮廓在垂直方向上的高度适配多数中小型设备的安装空间，水平方向的宽度控制在紧凑区间，不会占用过多设备安装面的横向空间，安装基座的孔位间距按照通用安装标准设计，可直接替换同参数规格的老旧减速装置，不需要对原有设备的安装底座做二次加工。在实际选型应用时，需要根据设备端的负载转速、扭矩需求匹配对应的齿轮模数与齿数比，这套结构的传动比覆盖常规中小减速比区间，适合输入转速在1500rpm以内的动力源配套，运行过程中齿轮采用油浴润滑方式，箱体内腔预留有标准油位高度，

　　加注润滑油时需要保证油面没过下方齿轮的1/3齿高位置，既可以保证齿轮啮合面的充分润滑，也不会因为注油过多导致运行阻力增大、油温升高等问题。箱体的结合面采用密封胶条加密封胶的双重密封结构，轴伸端配套骨架油封实现动密封，可有效避免运行过程中润滑油渗漏，适配多粉尘、少量切削液飞溅的车间生产环境，不需要额外加装外部防护壳体。从建模设计的角度来看，这套结构的所有零件都按照实际加工公差做了参数化建模，齿轮的齿形参数按照标准渐开线圆柱齿轮参数生成，轴承、挡圈、键等标准件都采用实际量产的标准件尺寸建模，装配过程中完全按照实际装配顺序添加配合约束，可直接用来做装配干涉检查、运动仿真验证，也可导出工程图用于实际零件的加工生产，对于刚接触减速机构设计的从业者来说，这套结构可以直观展示立式双轴减速器的内部布局逻辑、零件配合关系，帮助理解轴系支撑、齿轮啮合、密封设计的实际工程实现方式，也可作为同类型减速装置设计时的结构参考，根据实际负载参数调整齿轮参数、轴径尺寸、箱体壁厚即可快速衍生出适配不同工况的同系列减速结构。
