概念型潜水艇自封螺旋桨结构设计

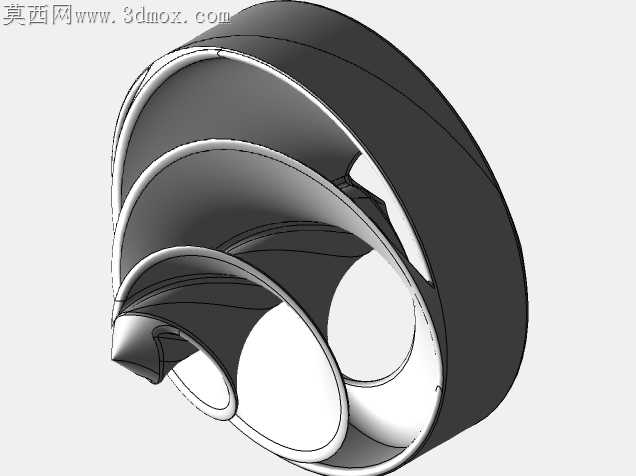

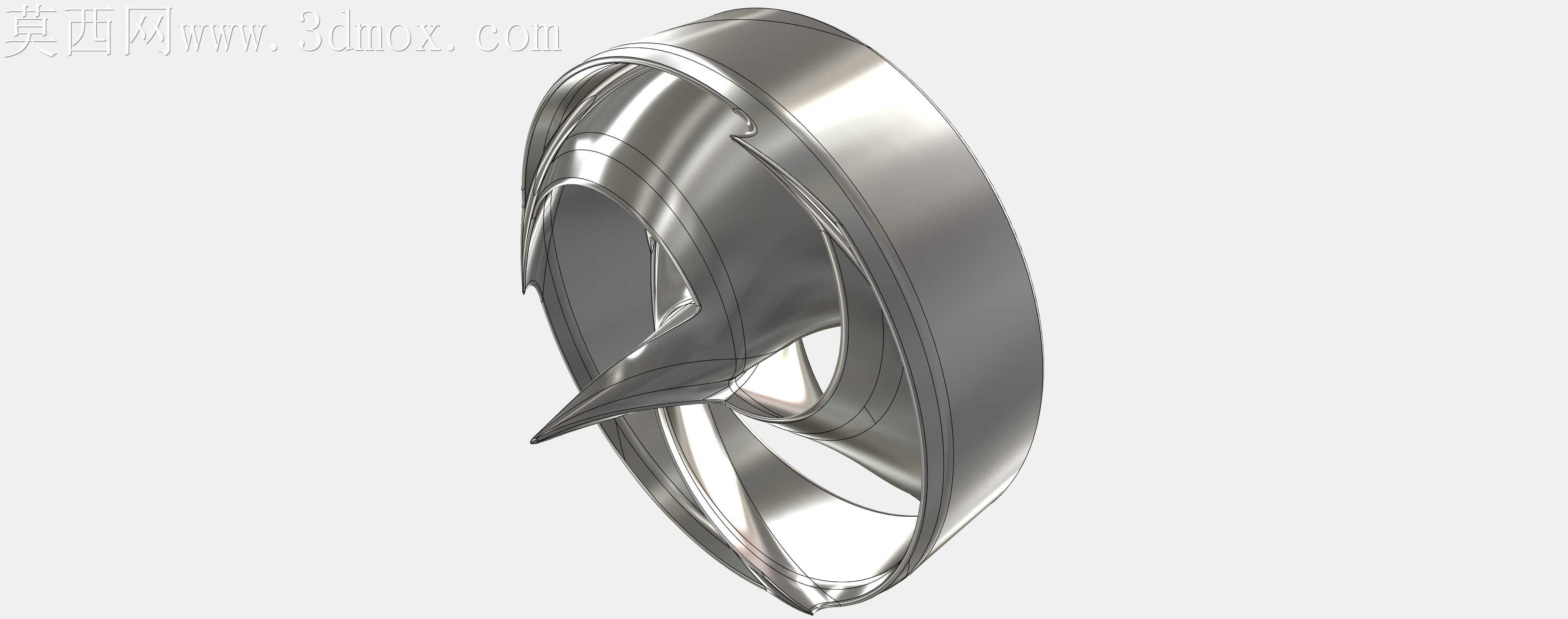

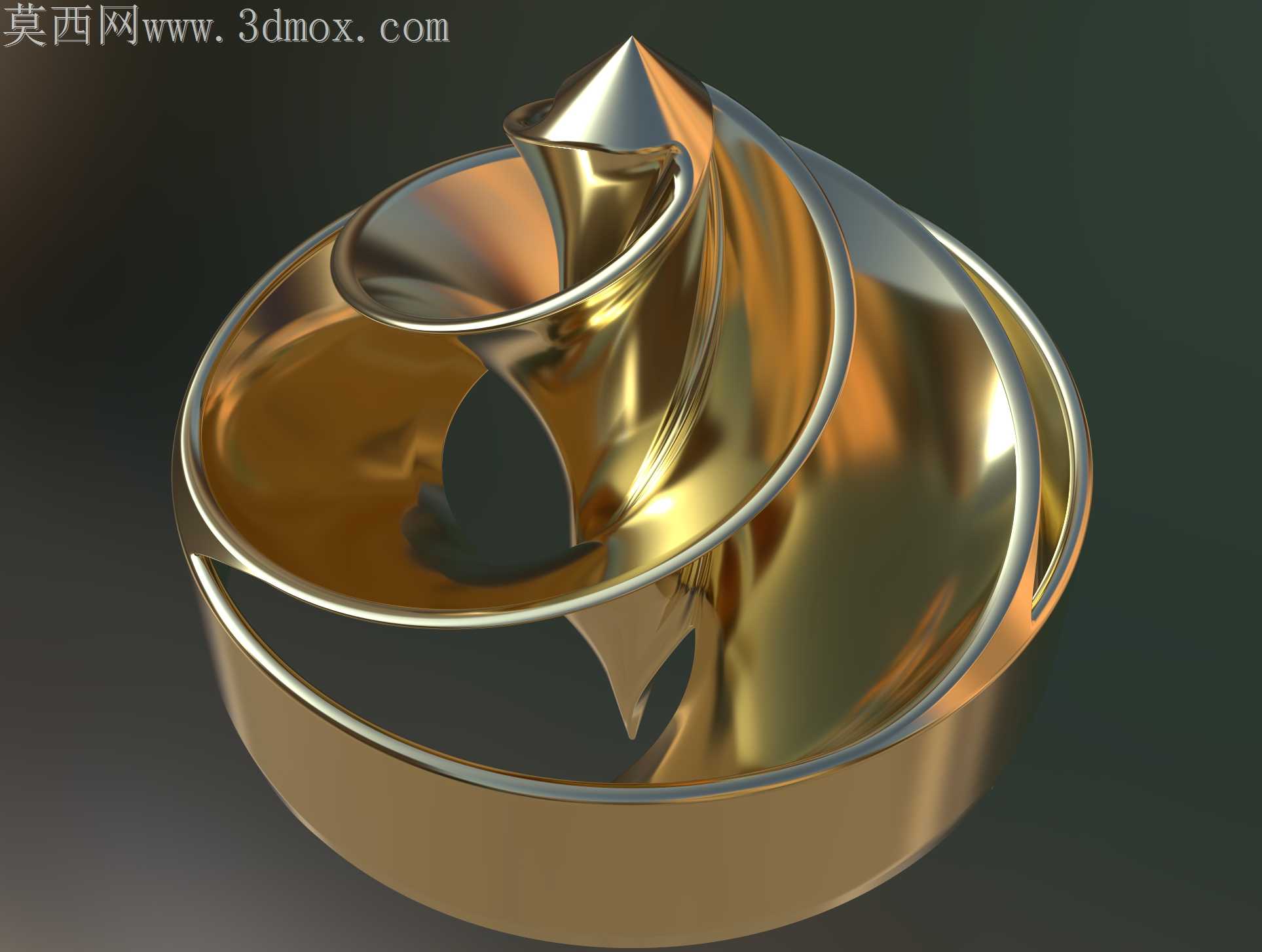

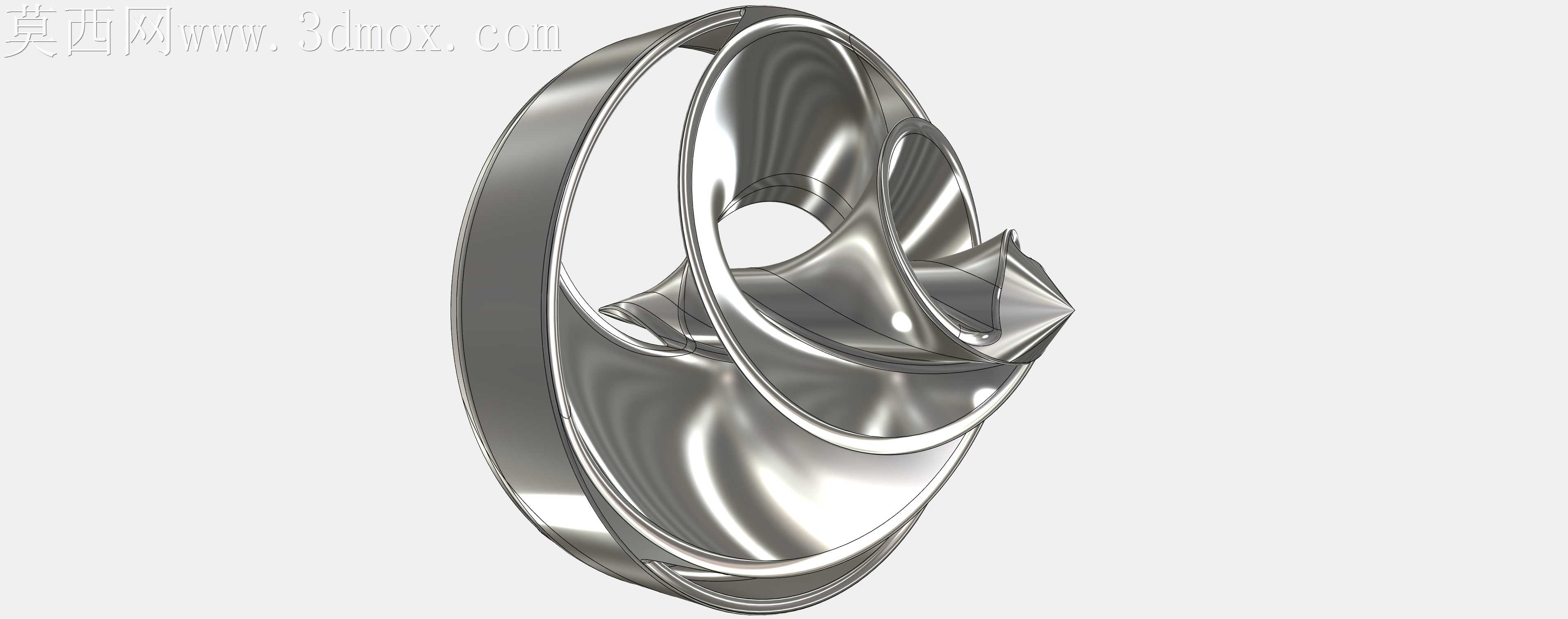

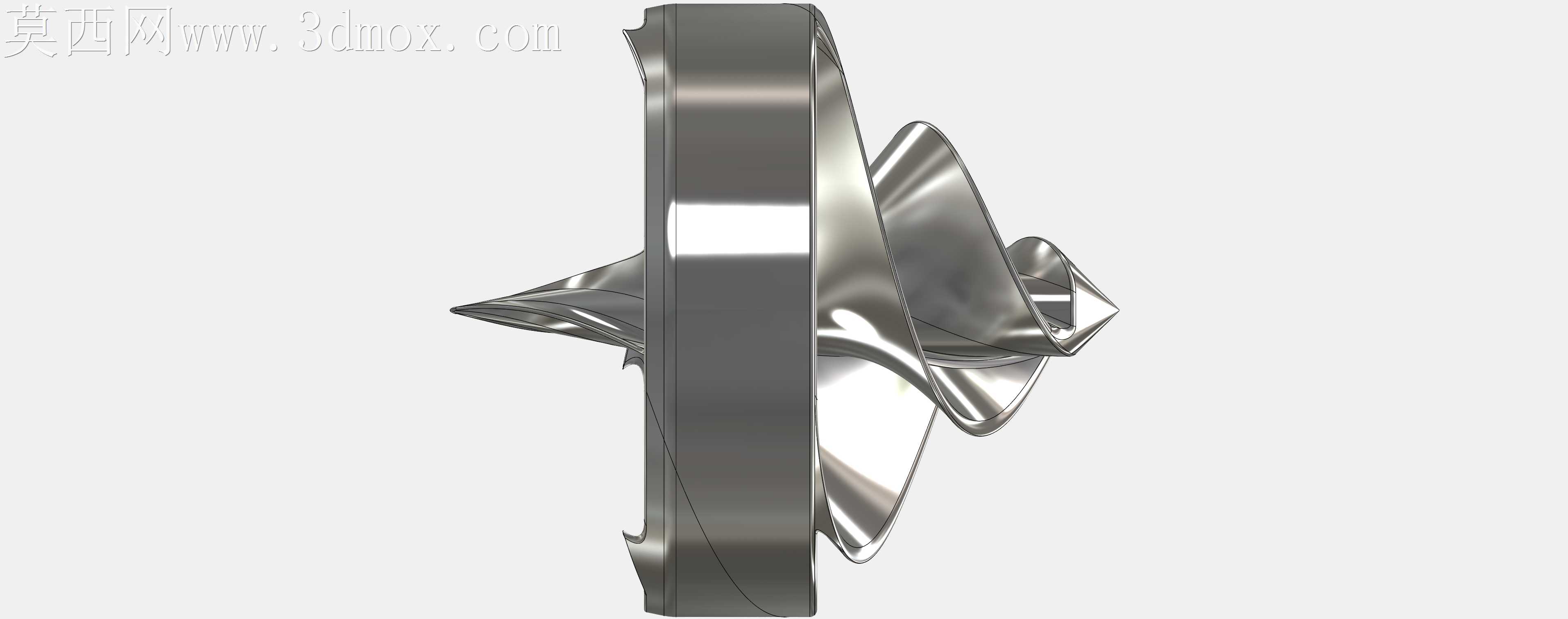

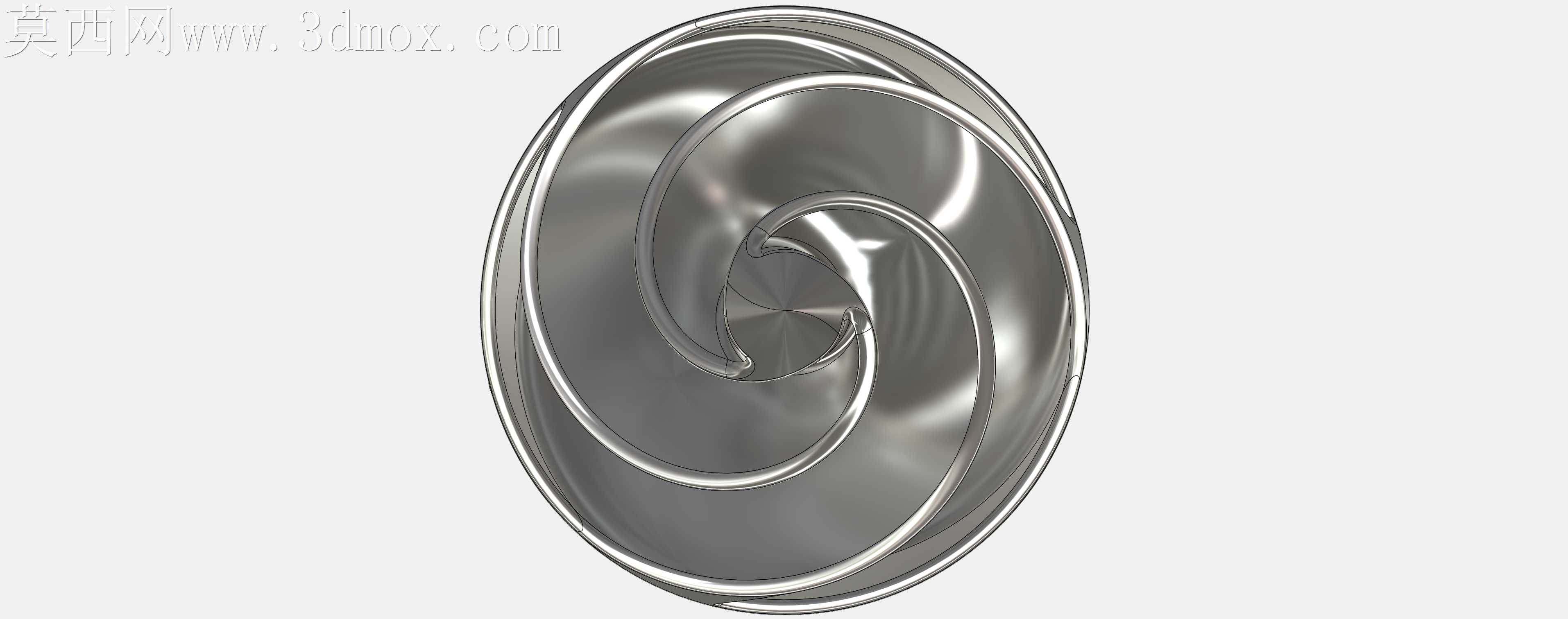

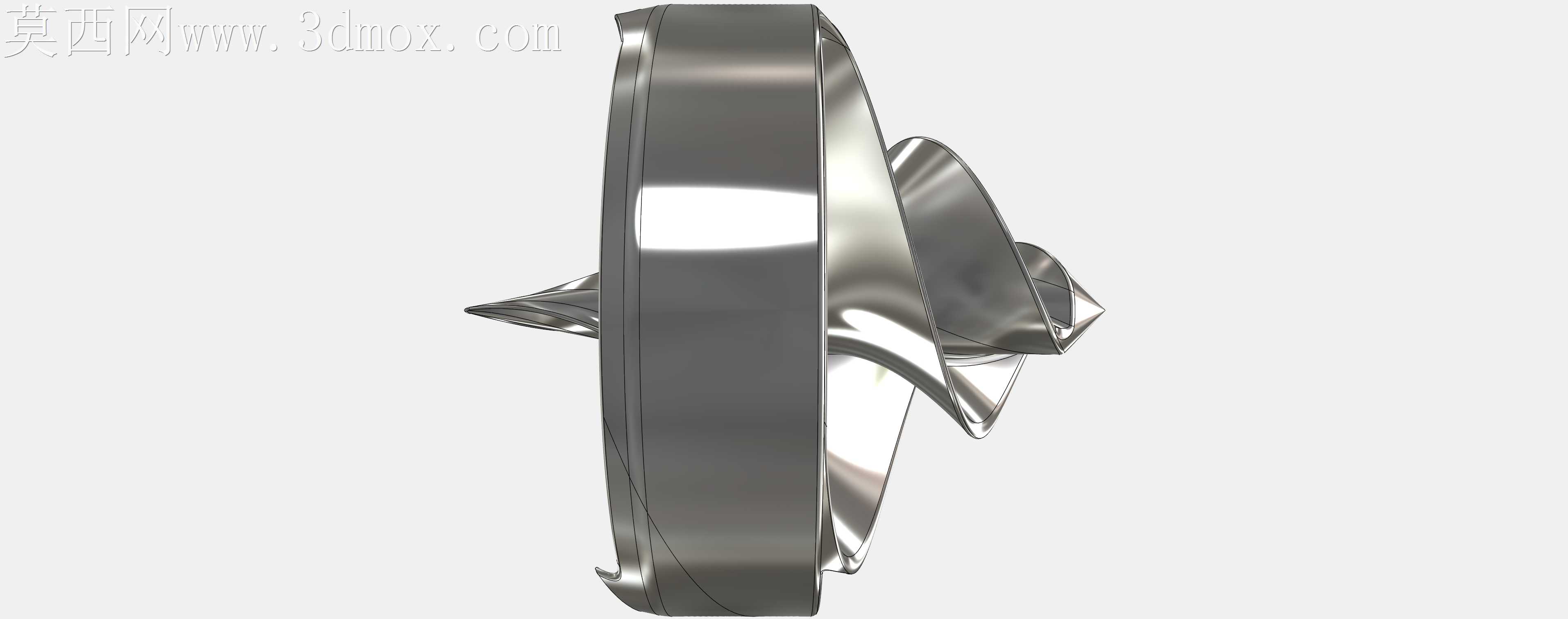

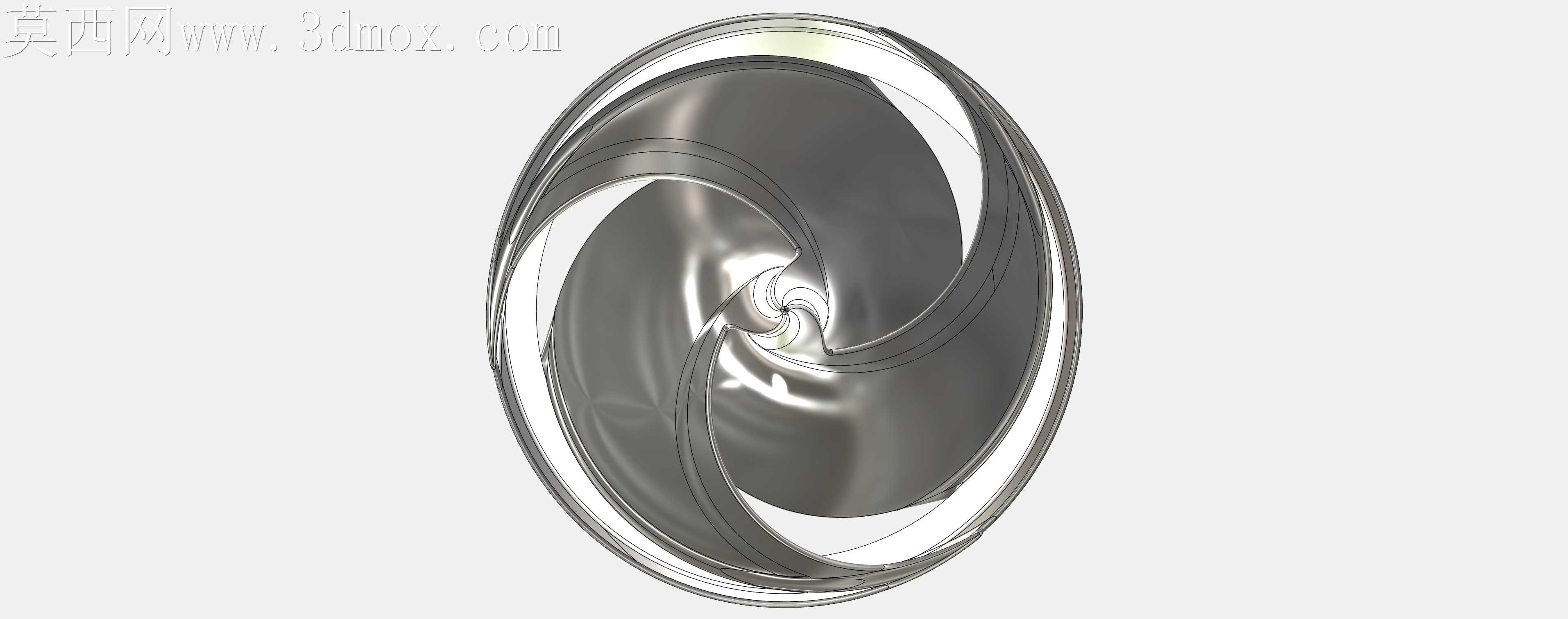

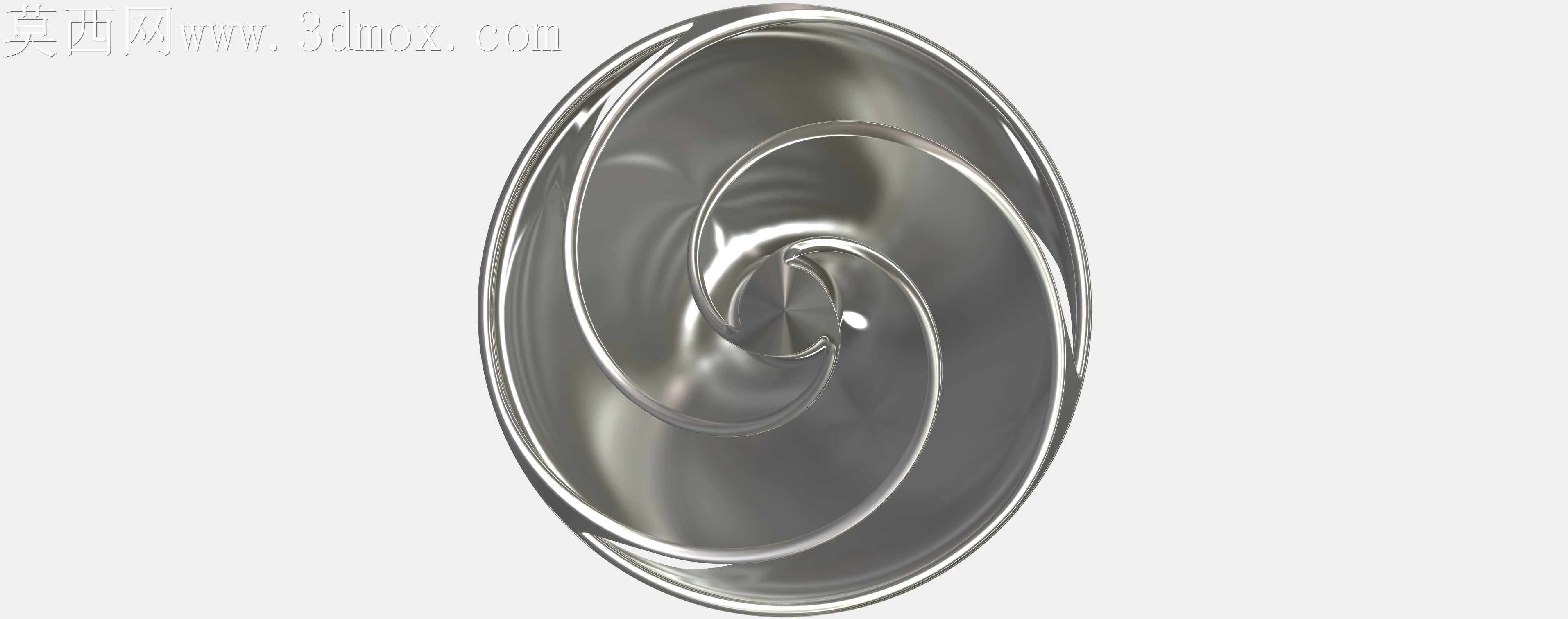

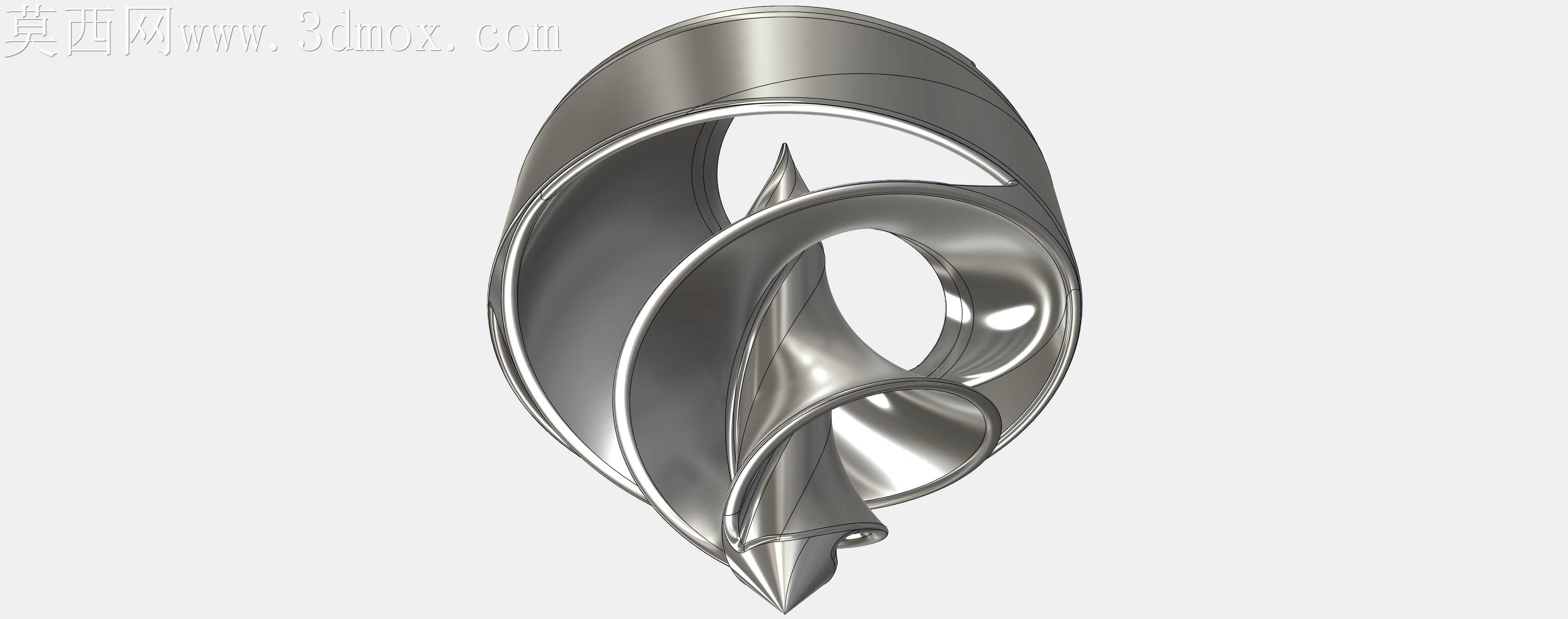

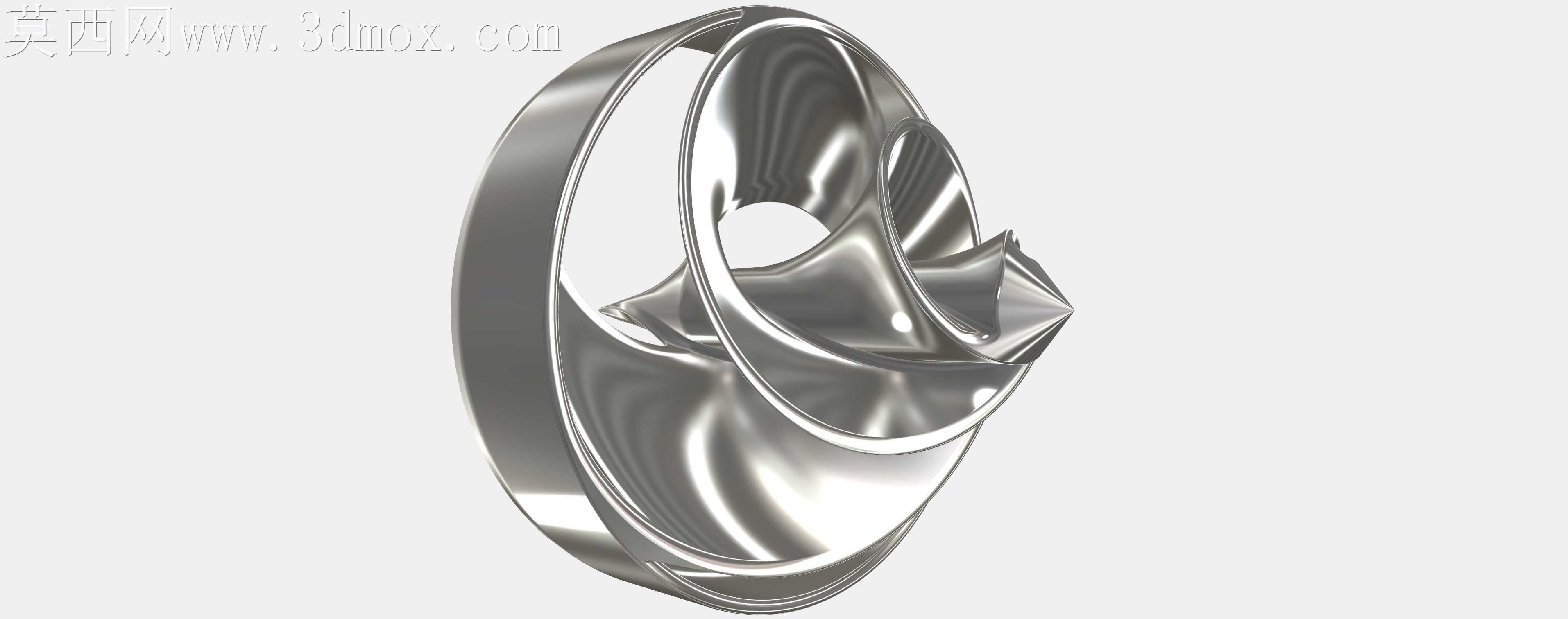

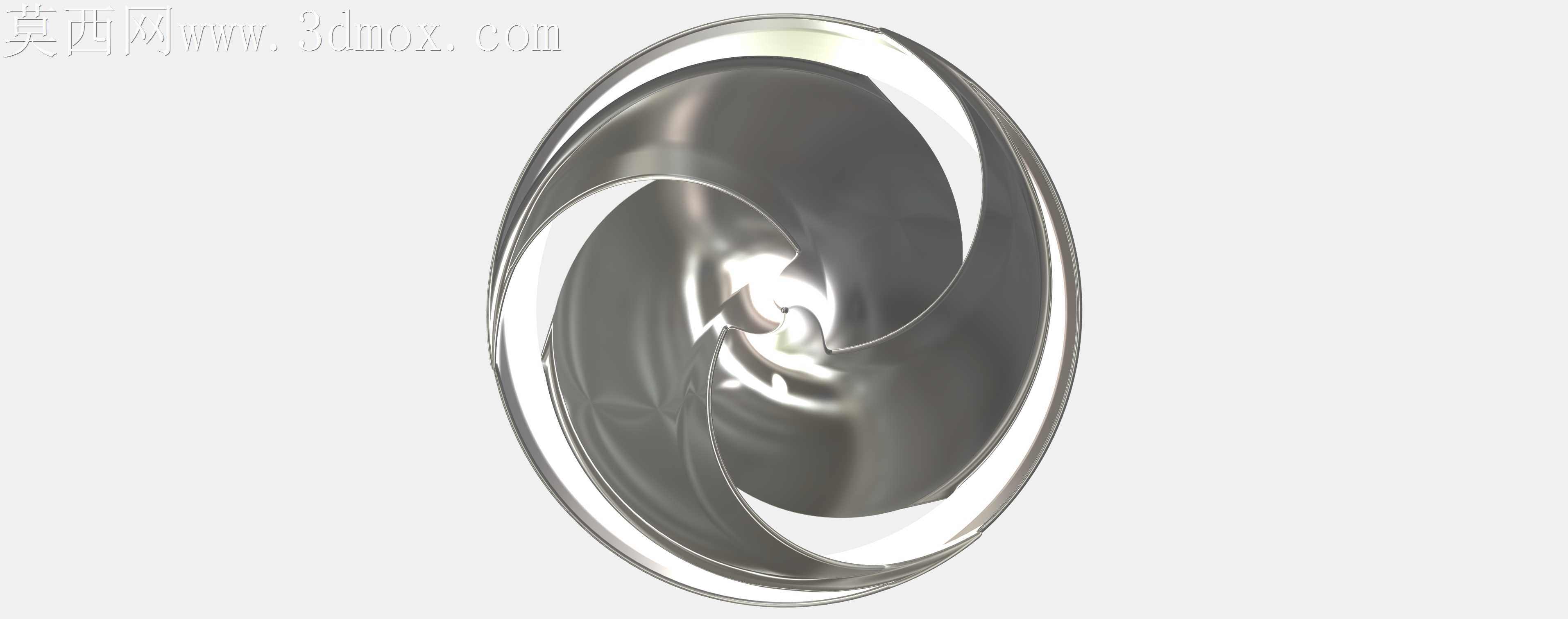

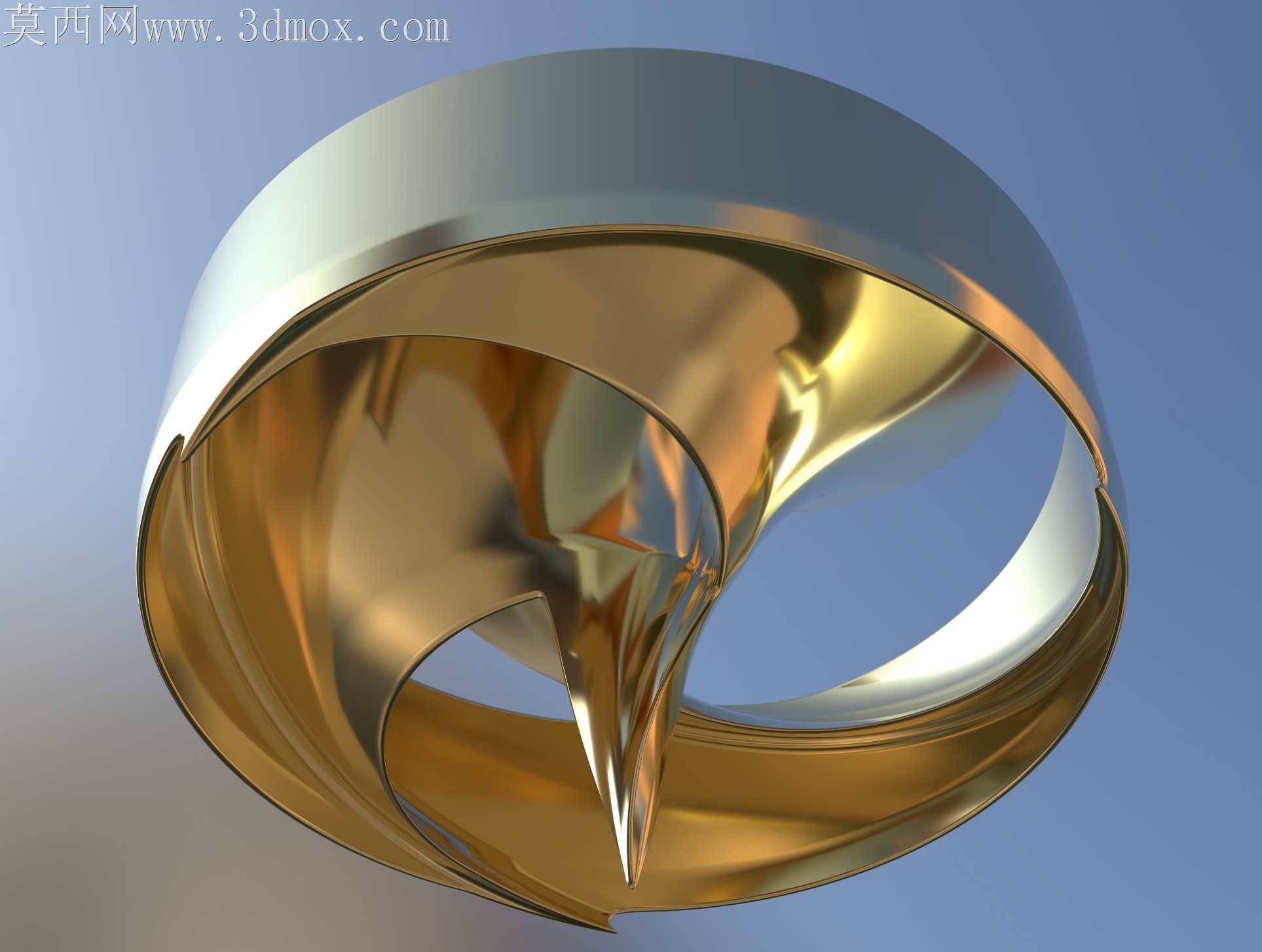

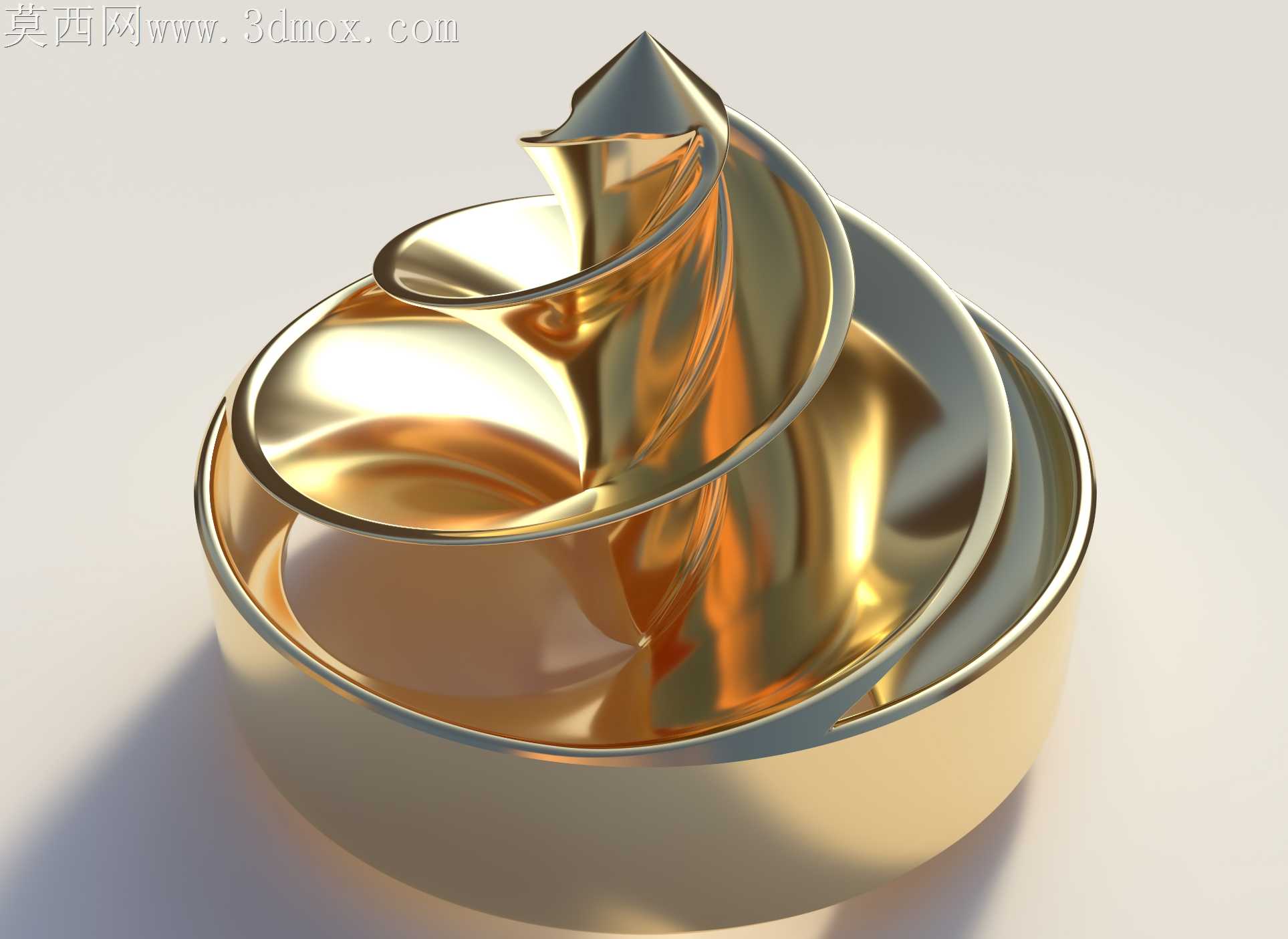

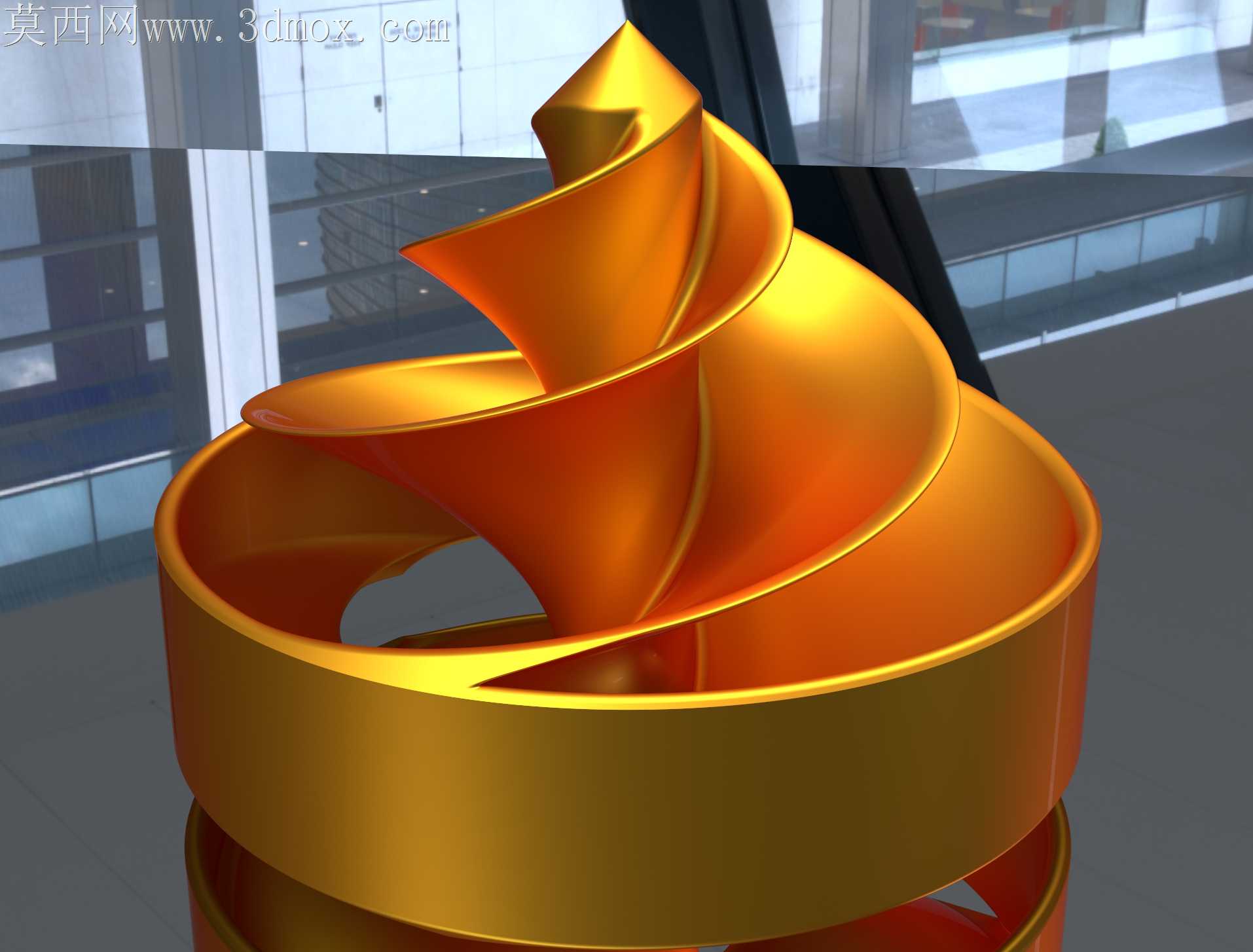

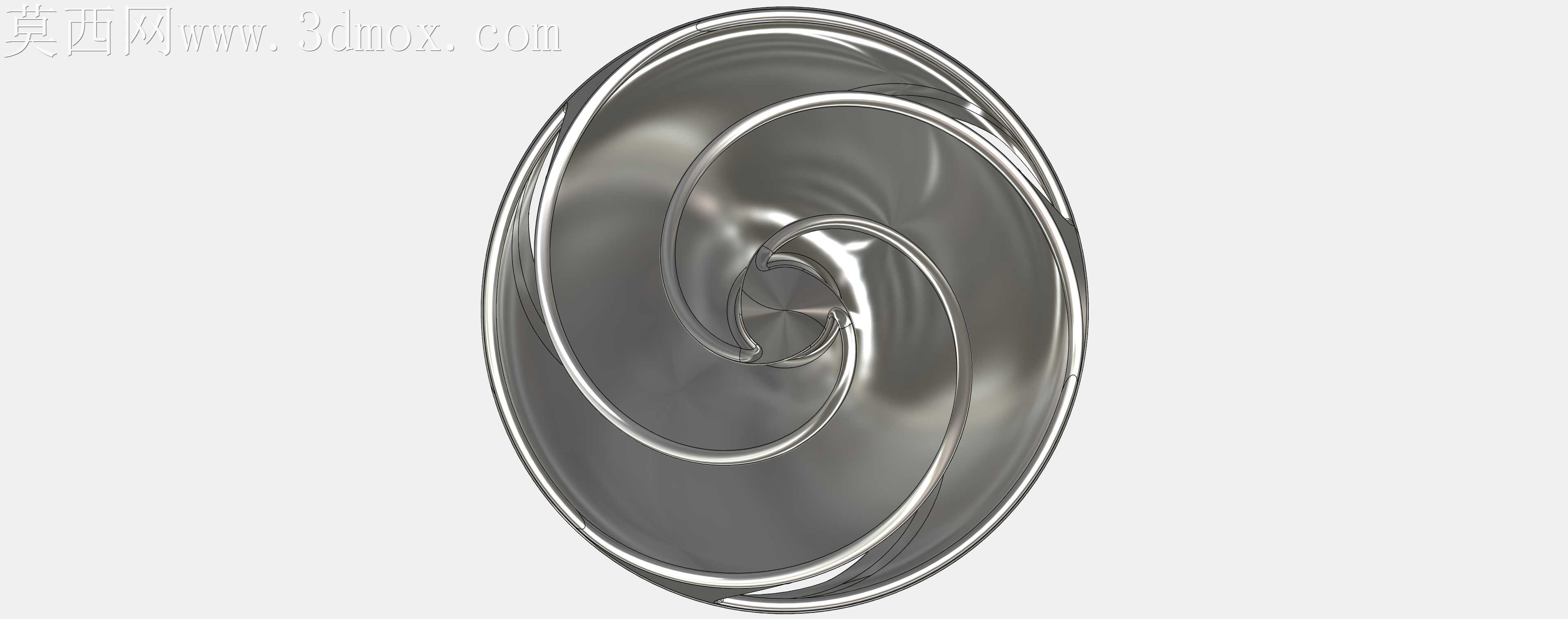

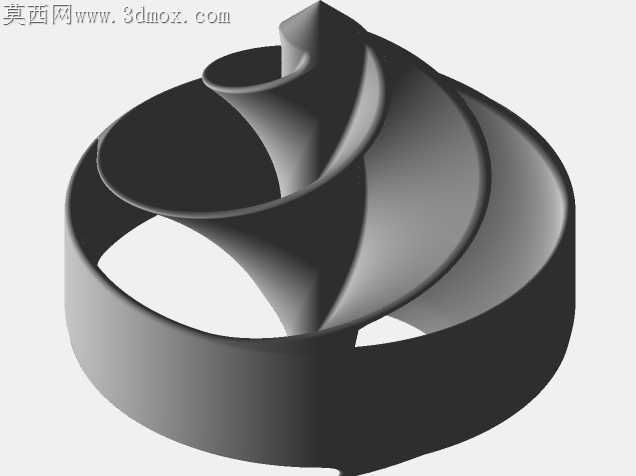

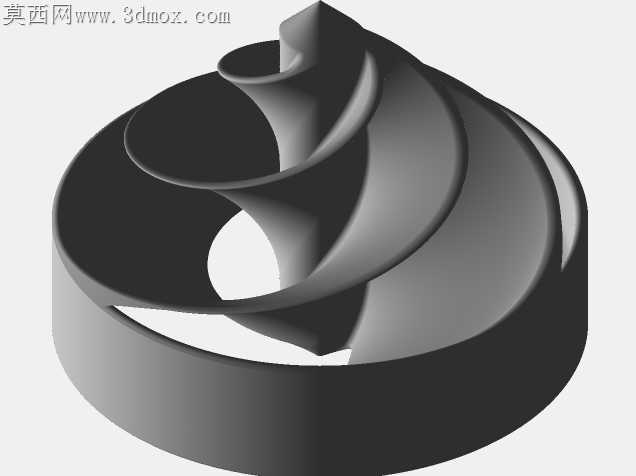

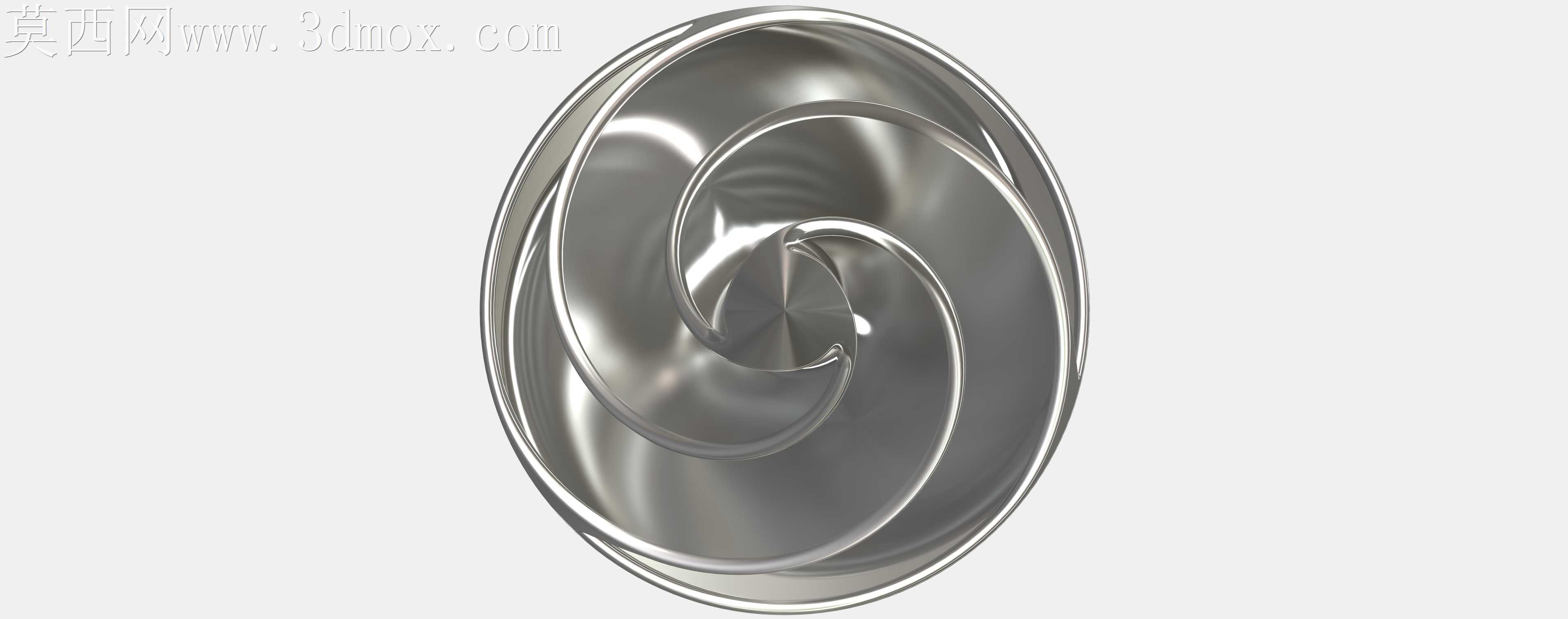

水下推进部件长期面临紊流空蚀、异物缠绕、密封失效的共性加工与工况痛点，常规敞式螺旋桨在近岸浑浊水域作业时，水草、渔网、硬质碎屑极易卡入桨叶间隙，轻则加剧桨叶边缘的气蚀磨损，重则打弯桨叶导致传动轴承承受偏心载荷，传统的桨叶外加装防护网方案又会额外增加15%以上的航行阻力，压缩潜艇的有效续航里程。这款概念自封螺旋桨跳出了常规多叶离散桨的设计思路，用连续螺旋曲面替代独立分体桨叶，从曲面根源上消除了异物卡滞的缝隙空间。连续螺旋面的导程从根部到外缘做了渐变收窄处理，靠近轮毂基座的曲面升角更大，能在低转速下快速聚拢水流形成稳定推力，外缘曲面的升角放缓，刚好和外圈的环形围带顺滑衔接，围带的厚度从迎水面到背水面做了0.8mm的渐变减薄，既保证了结构刚度，又不会因为围带过厚增大迎流面积带来额外阻力。曲面衔接处的圆角没有采用统一R值，迎流侧的过渡圆角放大到R3，减少水流剥离产生的空泡，背流侧圆角收至R1.2，避免曲面过缓导致水流附面层增厚降低推进效率。加工这类连续变曲率螺旋面时，五轴铣削的刀路不能按常规等高分层排布，要顺着螺旋面的流线方向走刀，减少刀纹对水流顺滑度的干扰，曲面抛光时要顺着水流方向做定向纹路处理，不能留下杂乱的交叉磨痕，否则会在高速旋转时诱发局部紊流，产生额外的水下噪音。外圈围带和螺旋曲面的衔接位置做了内嵌式的密封槽预留，概念阶段就考虑到了后续如果要做主动封水结构，可以在槽内嵌入柔性密封胶条，当螺旋桨停转时，连续螺旋面能顺着导程自然形成闭合的挡水面，减少停航时外部泥沙倒灌进尾轴密封舱的概率，省去了传统结构额外加装的停航密封盖板机构，减少了一套需要定期维护的活动部件。曲面的壁厚也做了差异化分配，螺旋面的受力峰值区域在导程中段，这里的壁厚比上下两端厚1.2mm，不用整体加厚整个螺旋桨就能满足强度要求，控制整体重量的同时减少旋转时的转动惯量，让推进系统的调速响应更灵敏。金属材质选型上优先考虑镍铝青铜合金，这类材质的抗空蚀性能比普通不锈钢高40%，曲面做镜面抛光后还能降低水生生物附着的概率，减少长期航行后的表面粗糙度上升带来的效率衰减。围带的外圆面预留了0.1mm的精加工余量，后续装配时可以和尾轴的同轴度做配磨，保证旋转时的圆跳动控制在0.02mm以内，避免高速旋转时产生偏心振动传递到艇体，影响水下航行的静音性能。
