智能手机支架

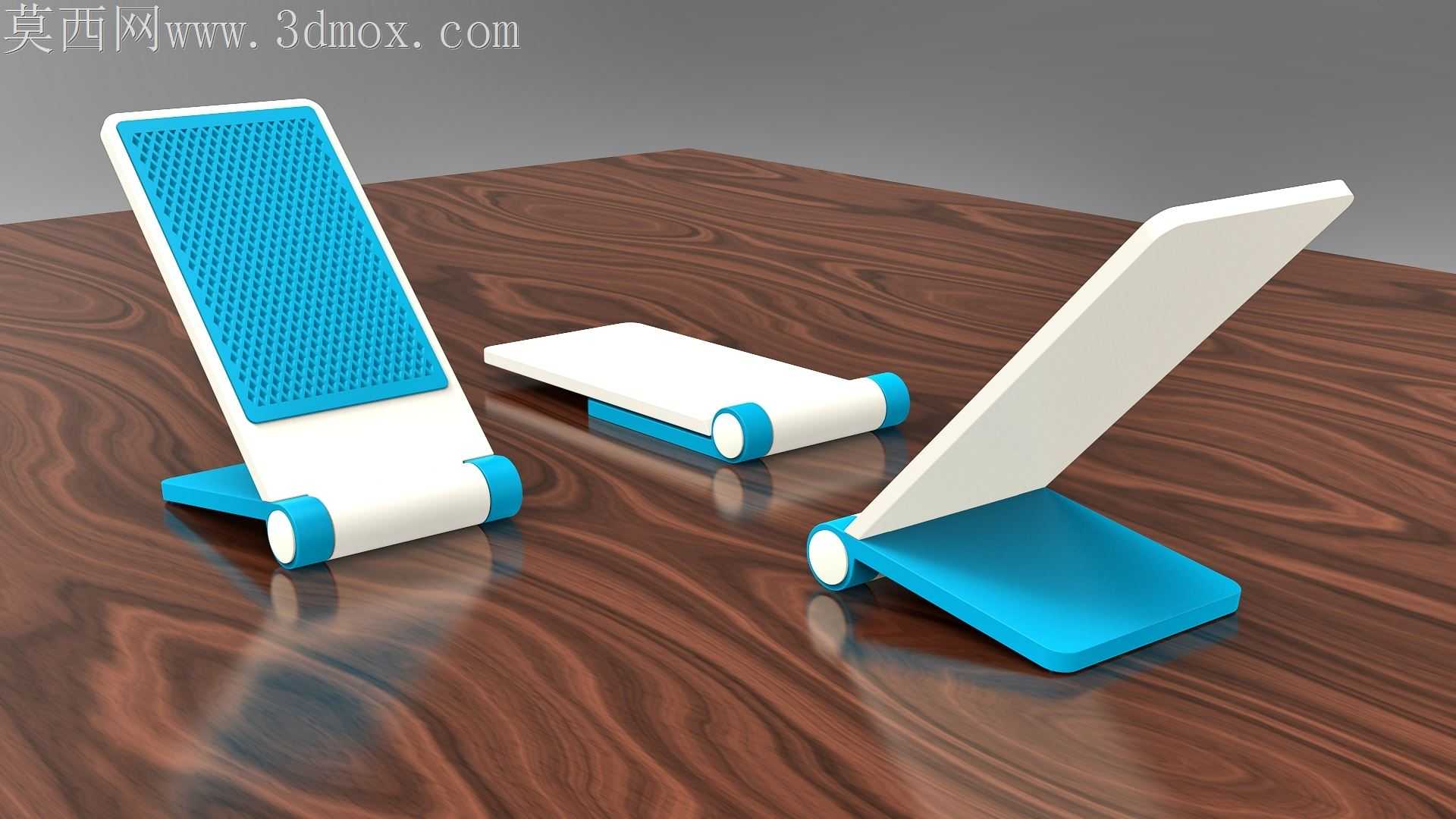

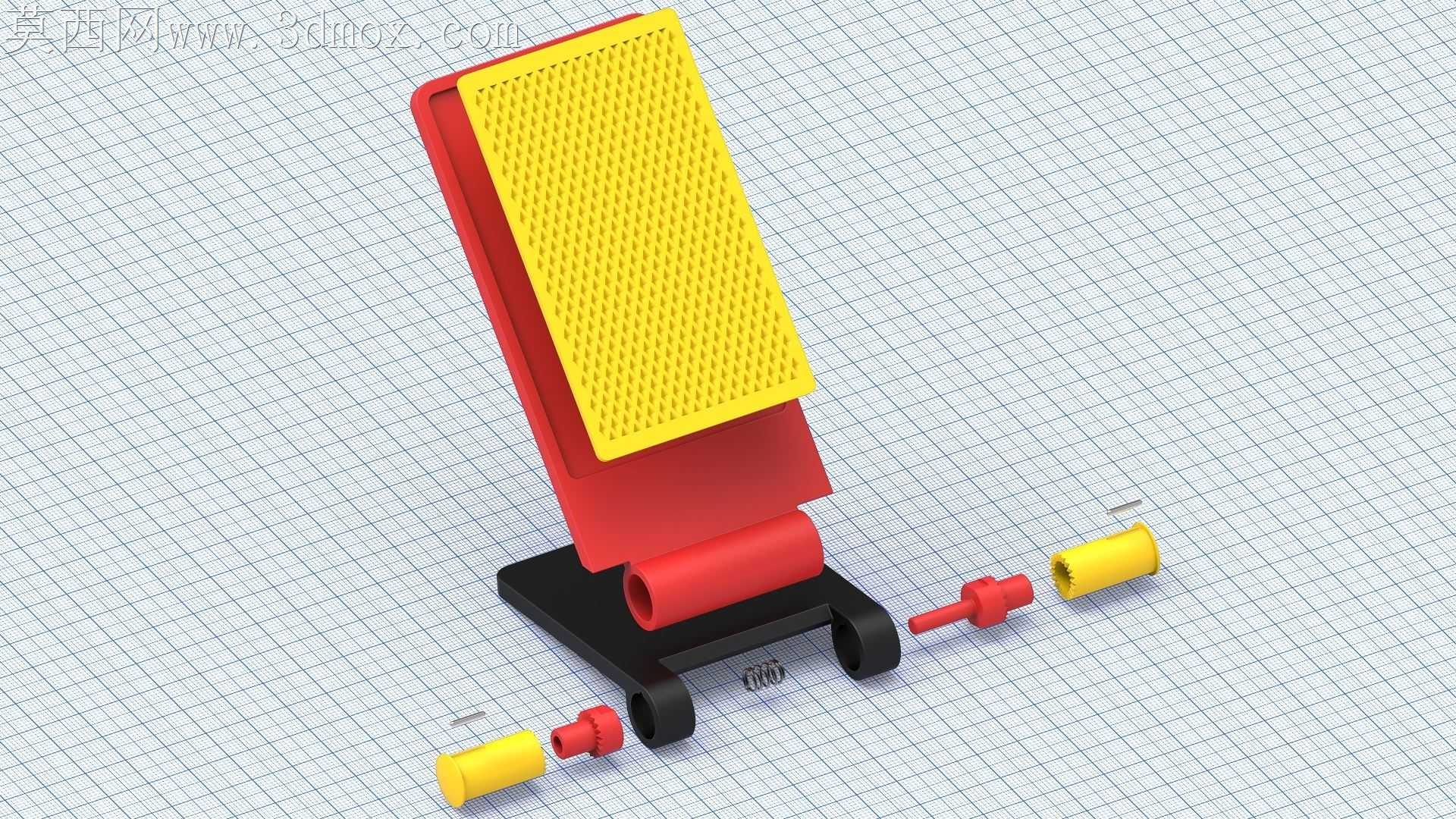

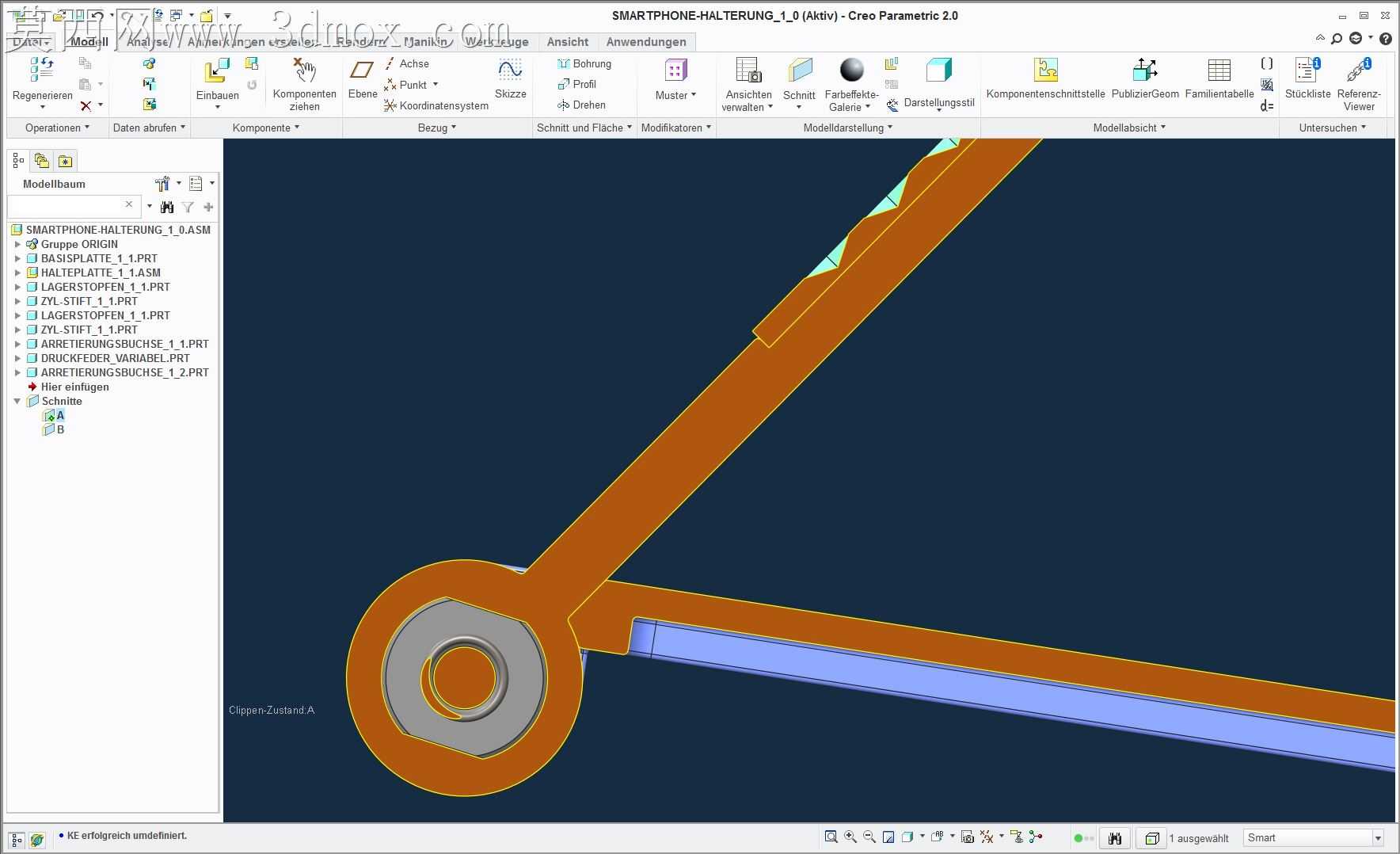

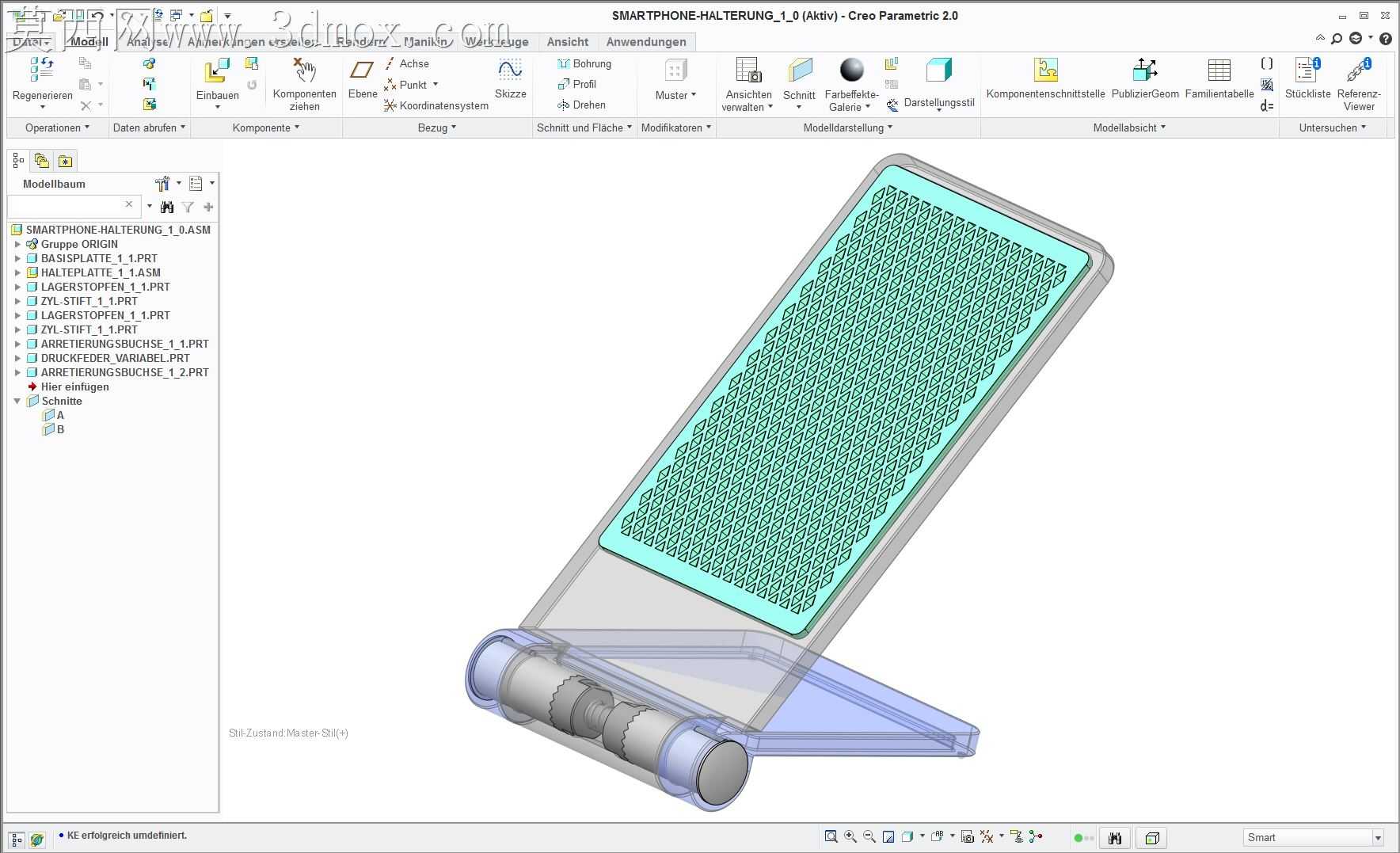

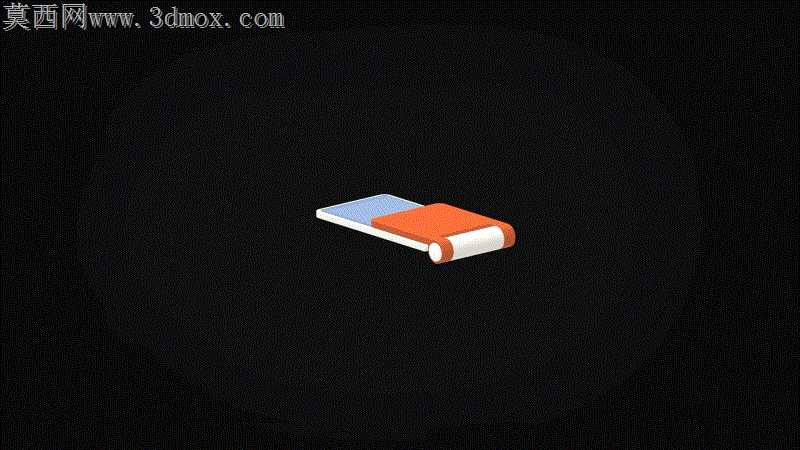

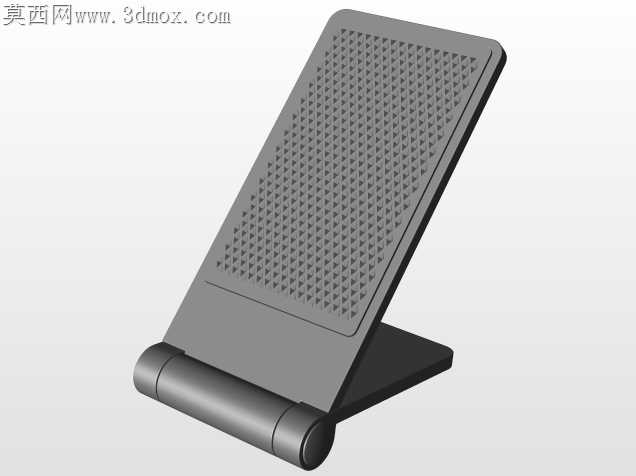

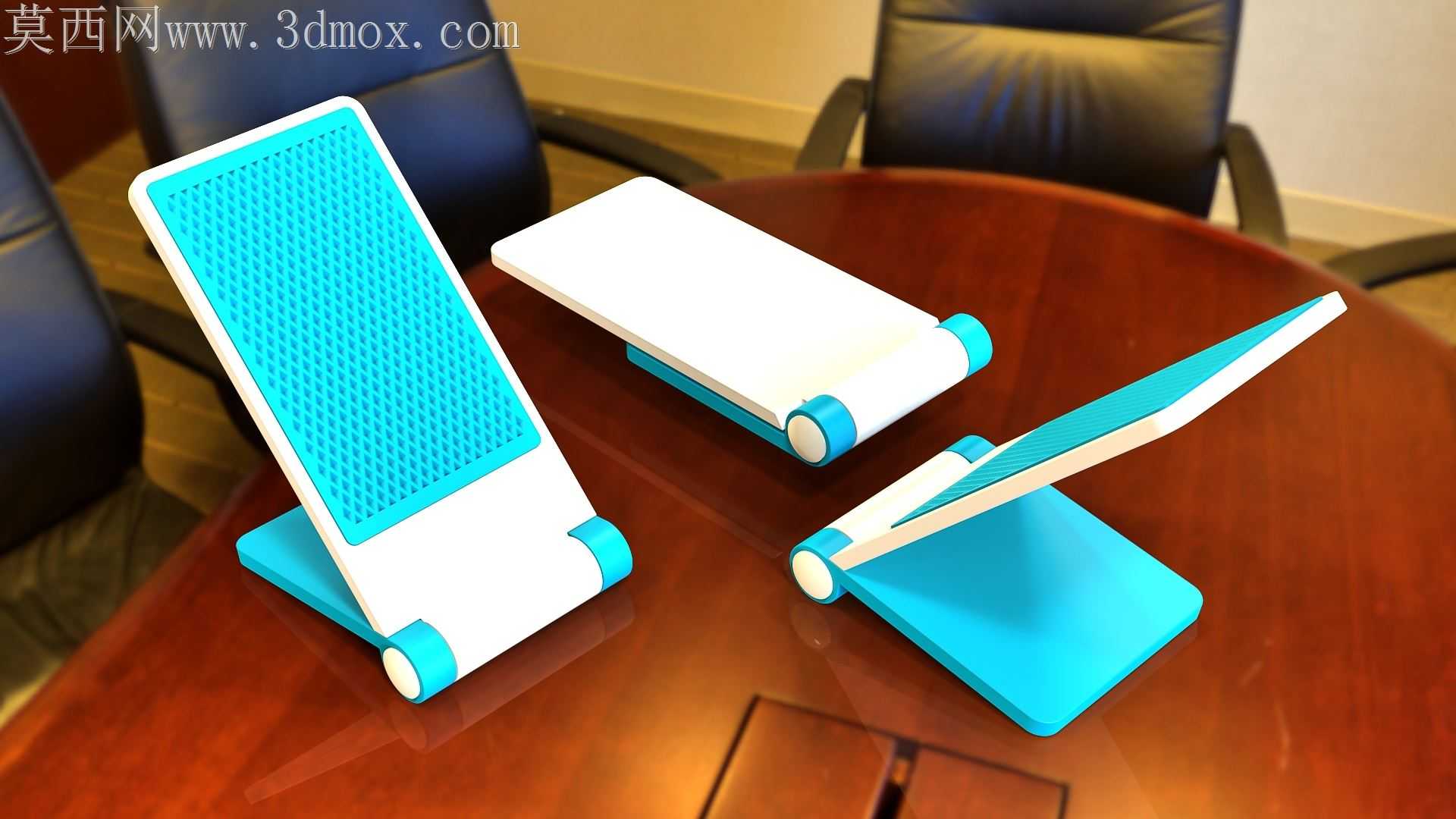

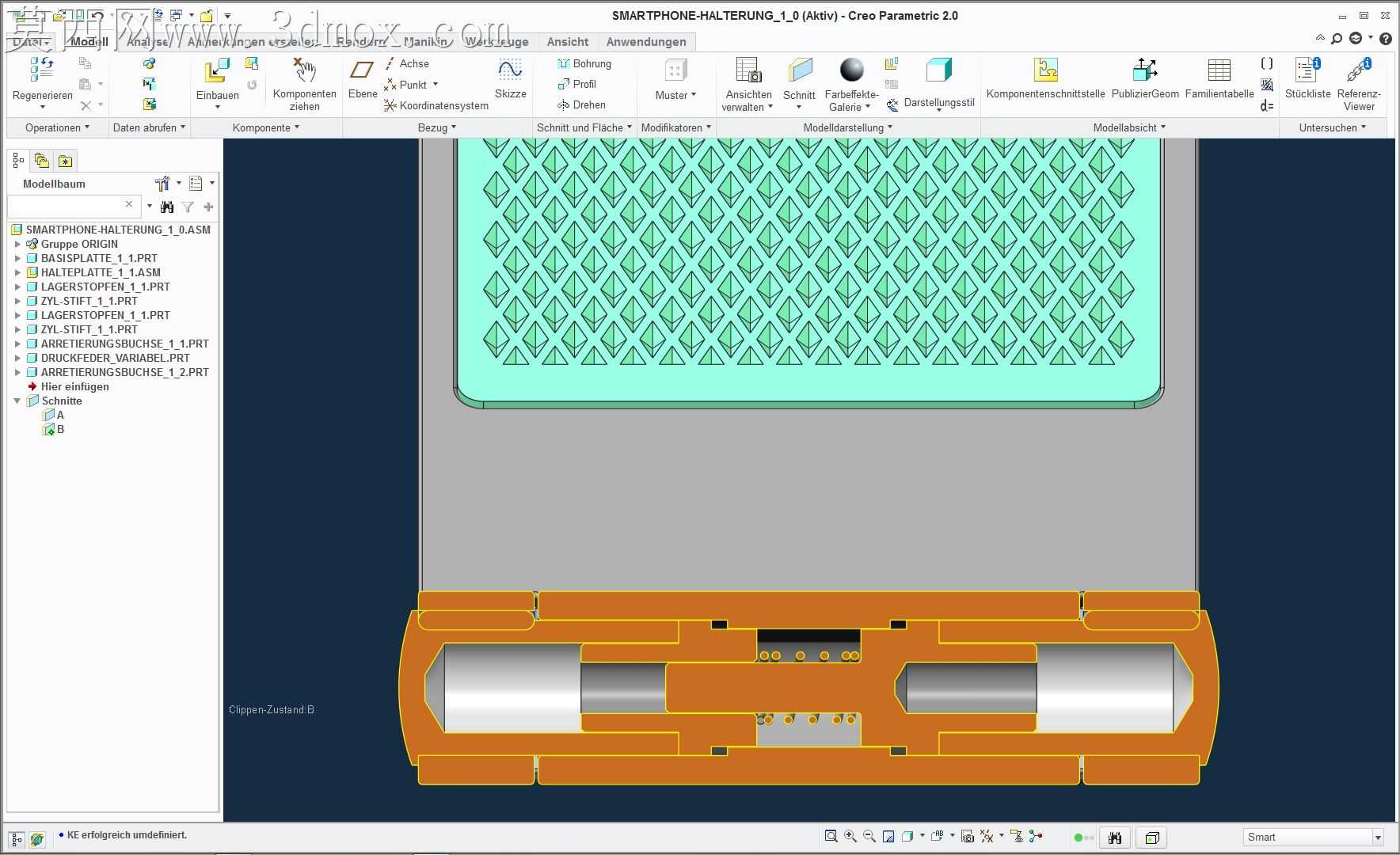

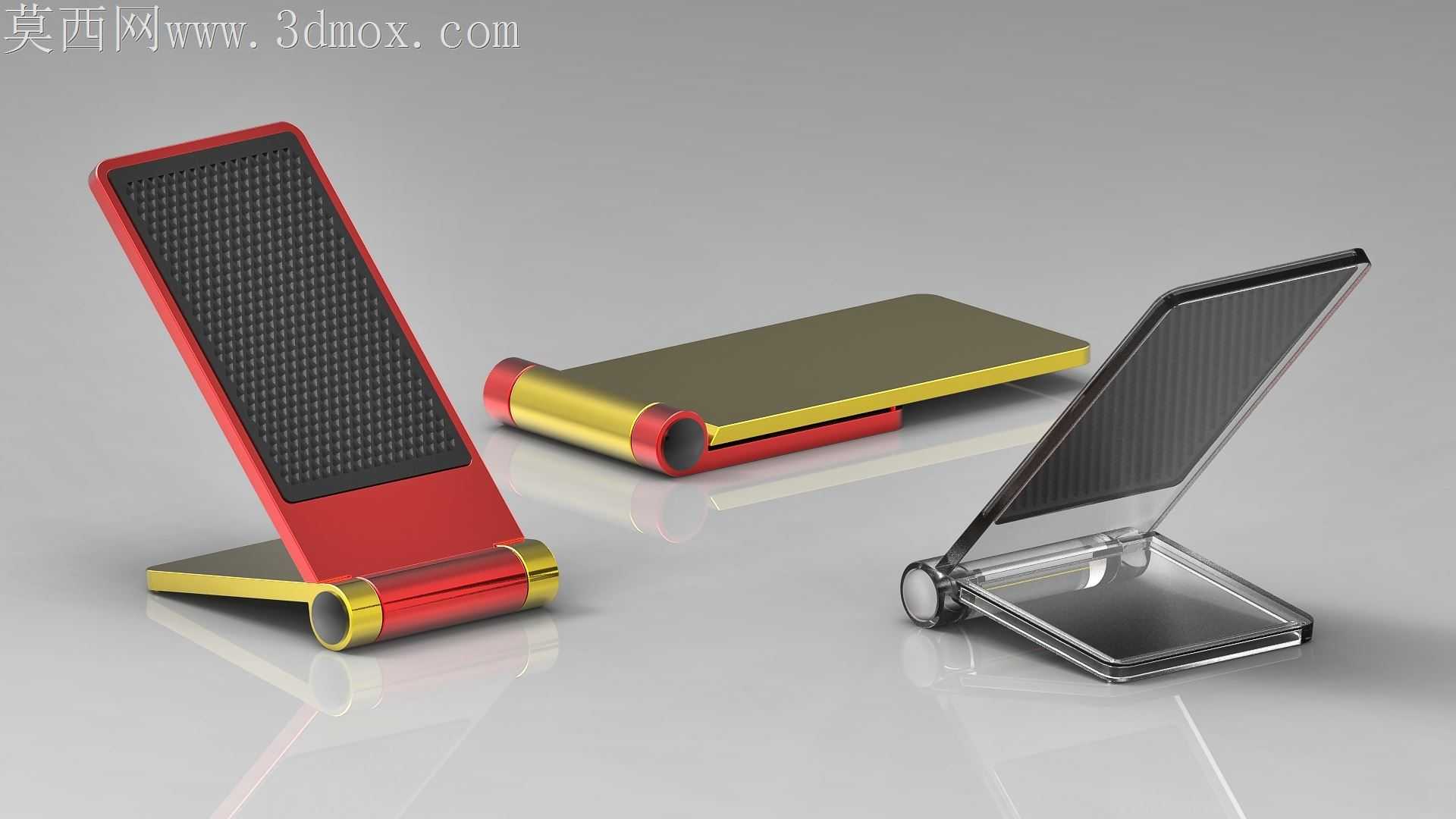

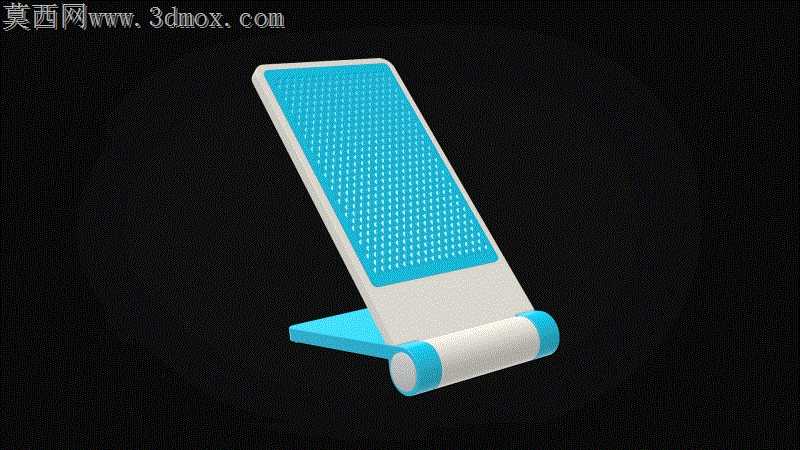

智能手机支架，具有复杂的锁定机构，主要由塑料部件和防滑橡胶组成垫子角度定位的可能性。调整为306度，分17步，共18步学位，我的简单的动画显示角度的完整范围移动。完全折叠这个设计有足够的地方-例如在一个手提包里女士们，如果您有兴趣设计您自己的-简化的锁定机制-请让我知道您的结果注释·比赛的规模弹簧只是一个建议，必须单独进行新定义（t.b.d.）。-可能需要根据经验确定弹簧的尺寸-以实现最佳功能。-在我的设计中，压缩弹簧的中性长度为10 mm。-两个端盖都压入底板。-端盖的旋转锁是使用圆柱销实现。-仅德语零件/组件的型号名称，-可能的生产方法：注射成型-运动研究和有限元分析尚未完成。-无轴向和径向间隙（装配中的“切口”）的齿夹持建模。我的模型可用于以下数据格式：STEP文件（.stp）的完整程序集和所有本机文件（.prt）和（.asm），位于（.7z）文件夹中，适用于“PTC Creo Parametric 2.0”及更高版本的感兴趣用户
