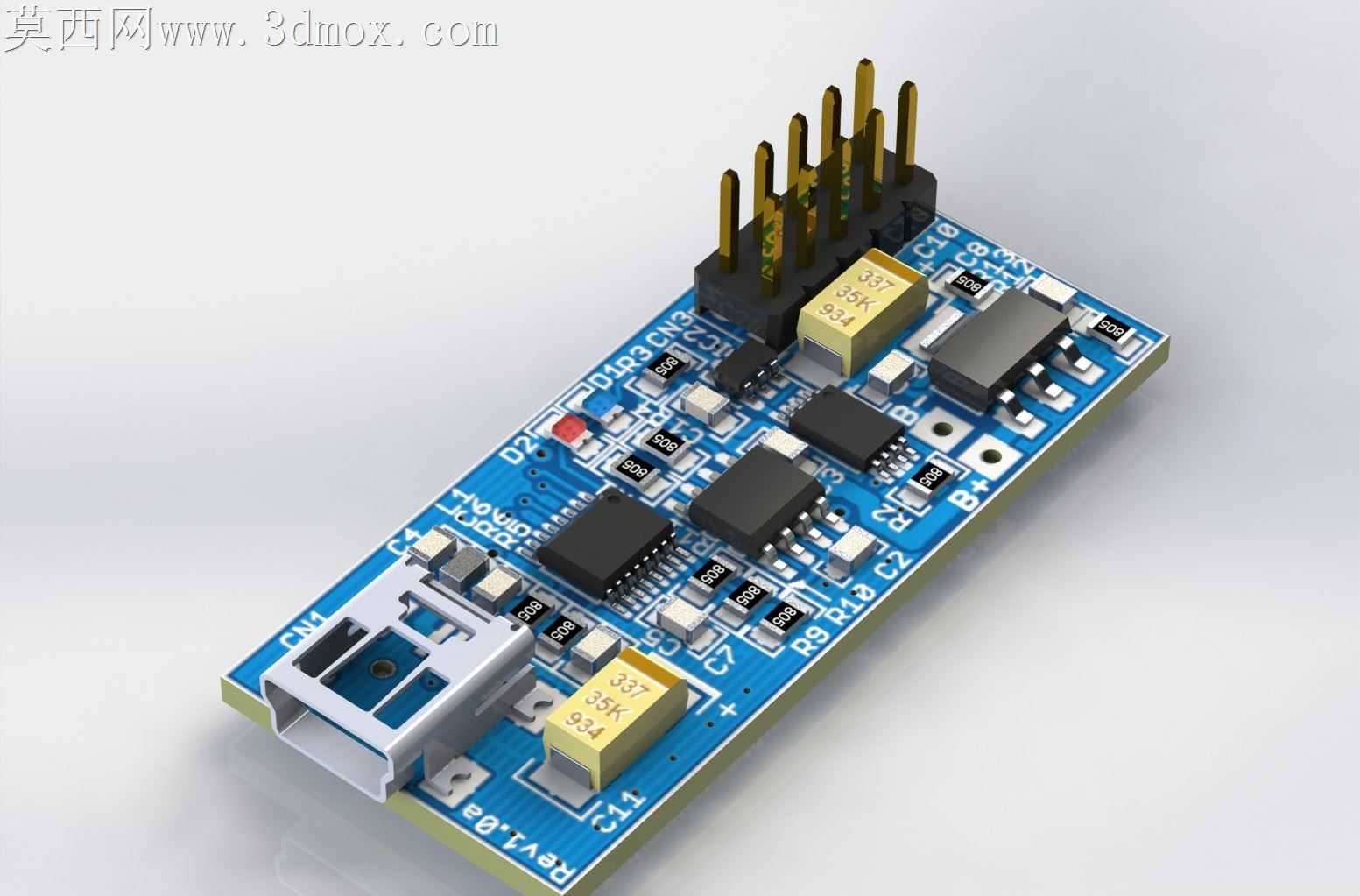

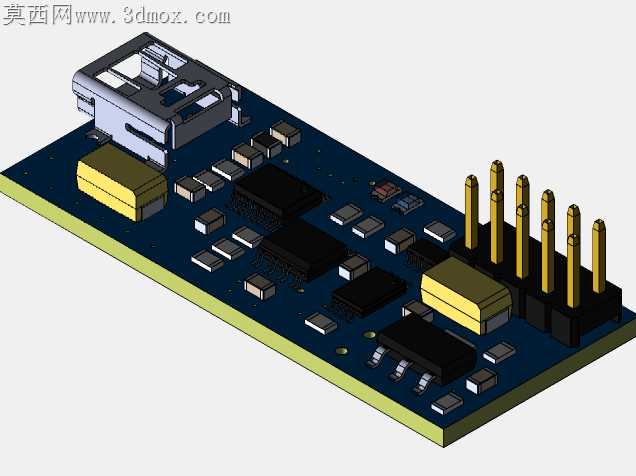

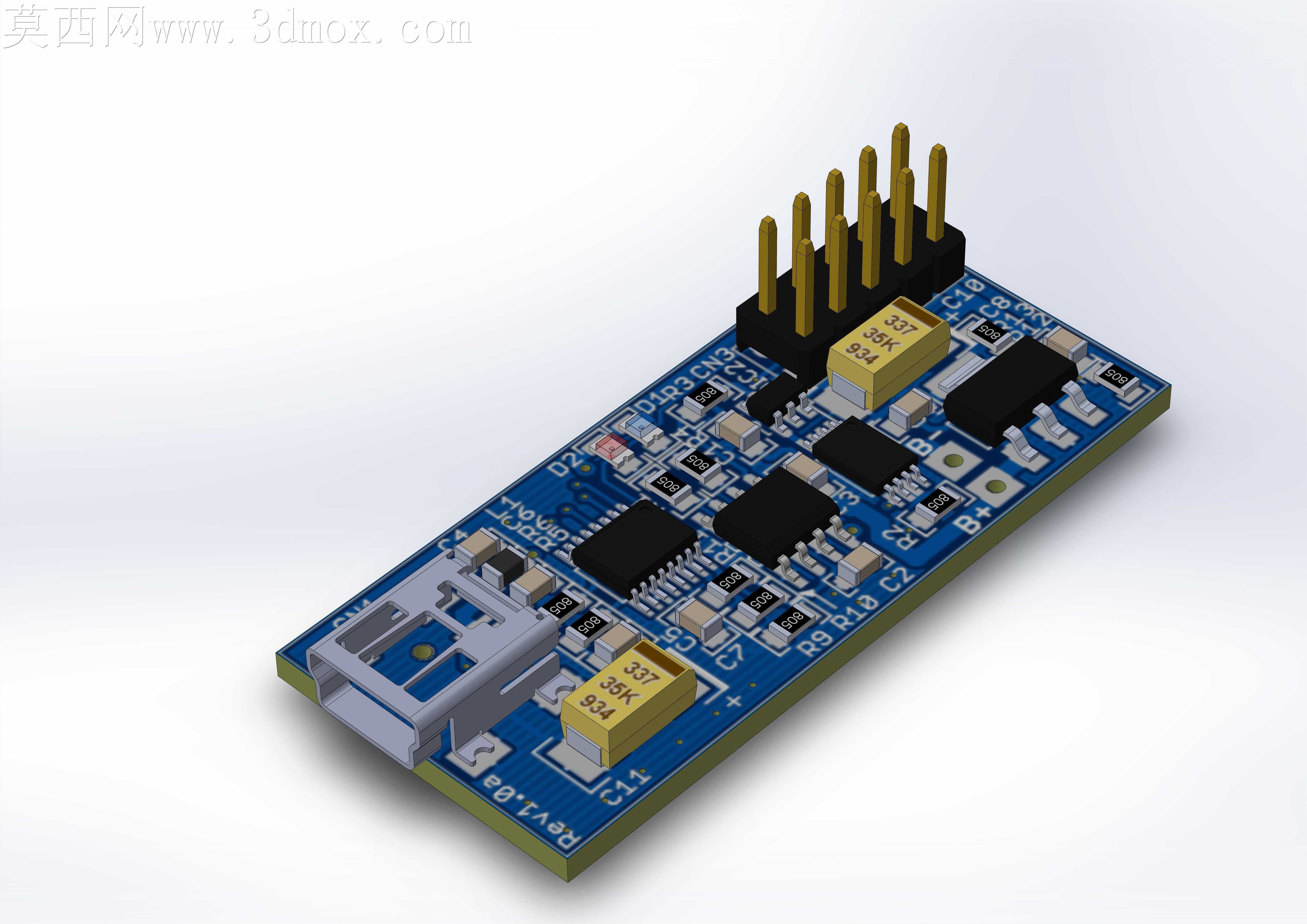

带锂电充电功能的USB转串口通信板

小尺寸通信充电一体板的加工适配，最先要解决的是PCB板边排针与USB接口的共面度问题，手工焊接排针时容易出现针脚歪斜，插装到母座时出现单边卡滞，建模时特意给排针焊盘预留了0.15mm的横向偏移余量，既不会出现焊盘连锡，也能抵消SMT贴片时的元件偏移公差。板载的锂电充电芯片与稳压芯片布局时，刻意避开了USB金属外壳的投影区域，回流焊时金属外壳的散热差不会导致芯片虚焊，两个钽电容的放置方向顺着波峰焊的进板方向，避免电容两端出现焊锡量不均导致的立碑缺陷。Mini USB接口的固定脚特意做了加长处理，插装后焊盘延伸到板边的应力释放区，日常插拔USB线时的扯动力量不会直接传导到信号引脚，长期使用不会出现引脚脱焊的故障。板上的丝印标注特意避开了焊盘边缘0.2mm以上，不会因为丝印油墨覆盖焊盘导致上锡不良，电源走线做了2mm加宽处理，大电流充电时不会出现线损过大导致的压降问题，信号走线做了等长处理，高速串口通信时不会出现信号丢包。排针的引脚间距严格按照2.54mm标准排母公差做适配，插装时的插拔力控制在合适范围，既不会太松导致接触不良，也不会太紧难以插拔。板边的安装孔做了沉头处理，用M2螺丝固定到外壳时不会出现螺丝头凸起刮蹭周边元件，电池焊盘做了露铜加锡处理，焊接锂电池引线时能承受更大的拉力，不会因为轻微扯动就断线。3.3V稳压输出的滤波电容紧贴稳压芯片放置，能最大程度滤除输出纹波，给后端应用电路提供干净的电源，充电指示LED的位置特意放在板边的可视区域，组装到外壳后不用拆开就能看到充电状态。
