机库拱形混凝土浇筑成型施工模具

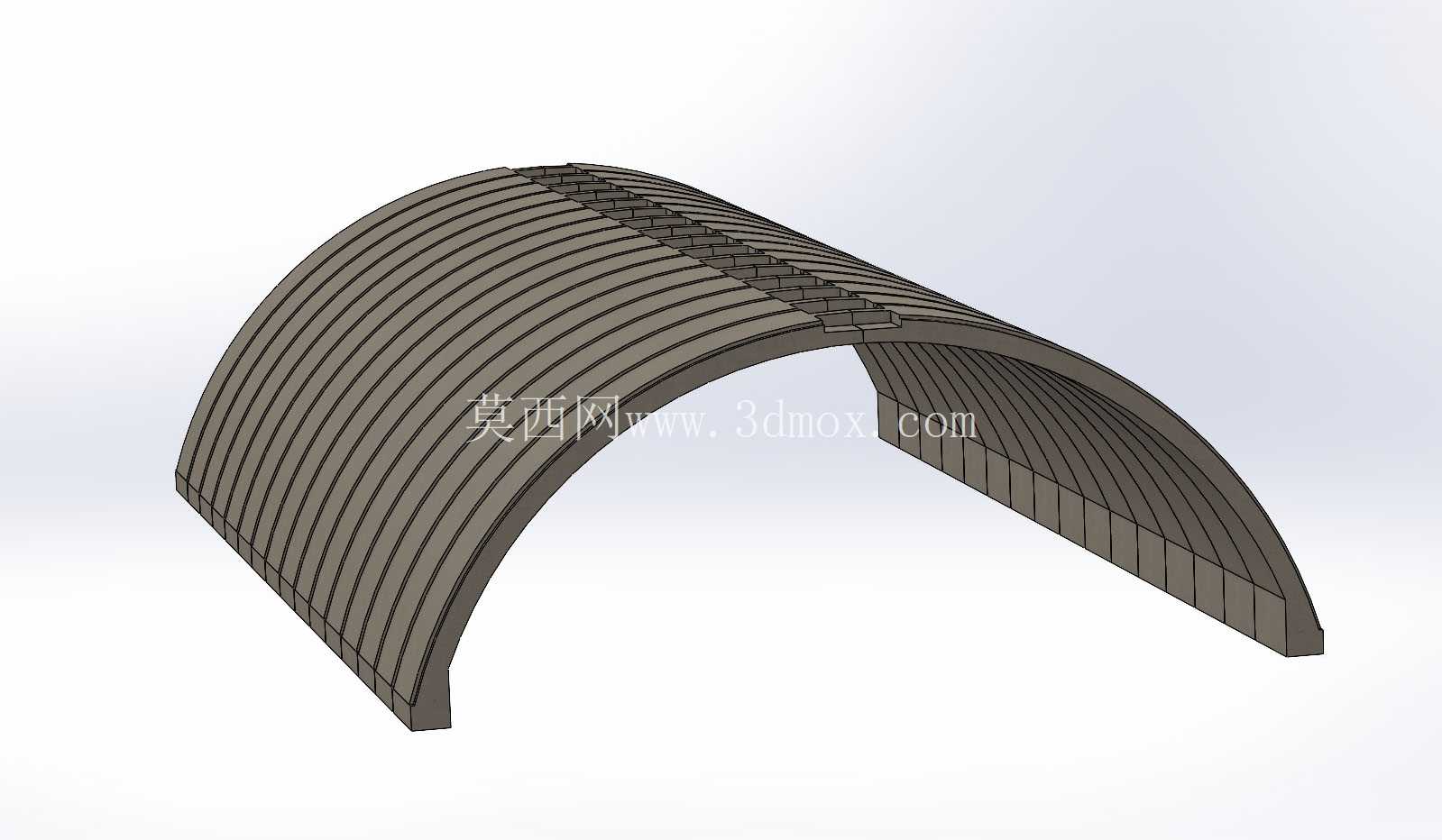

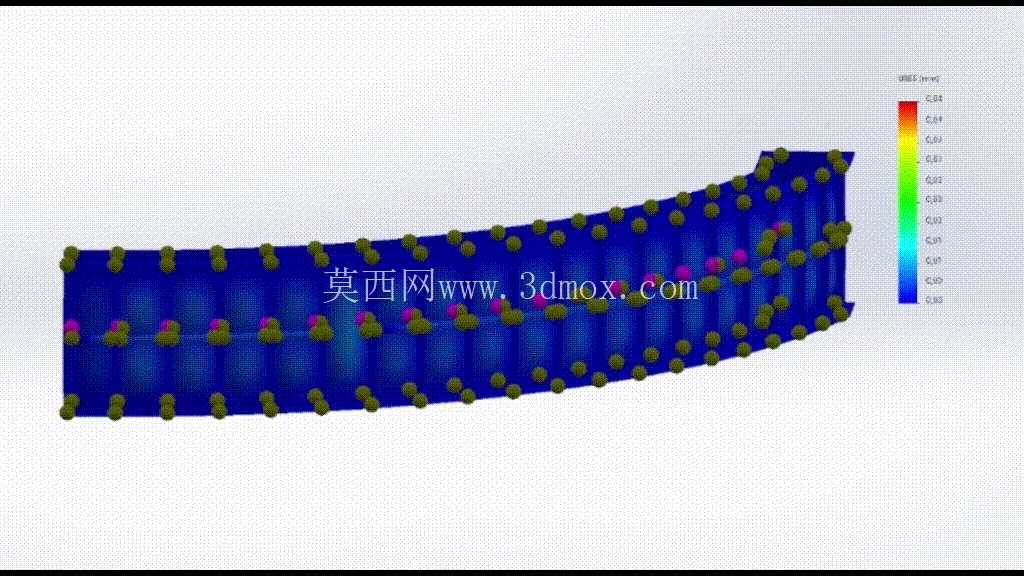

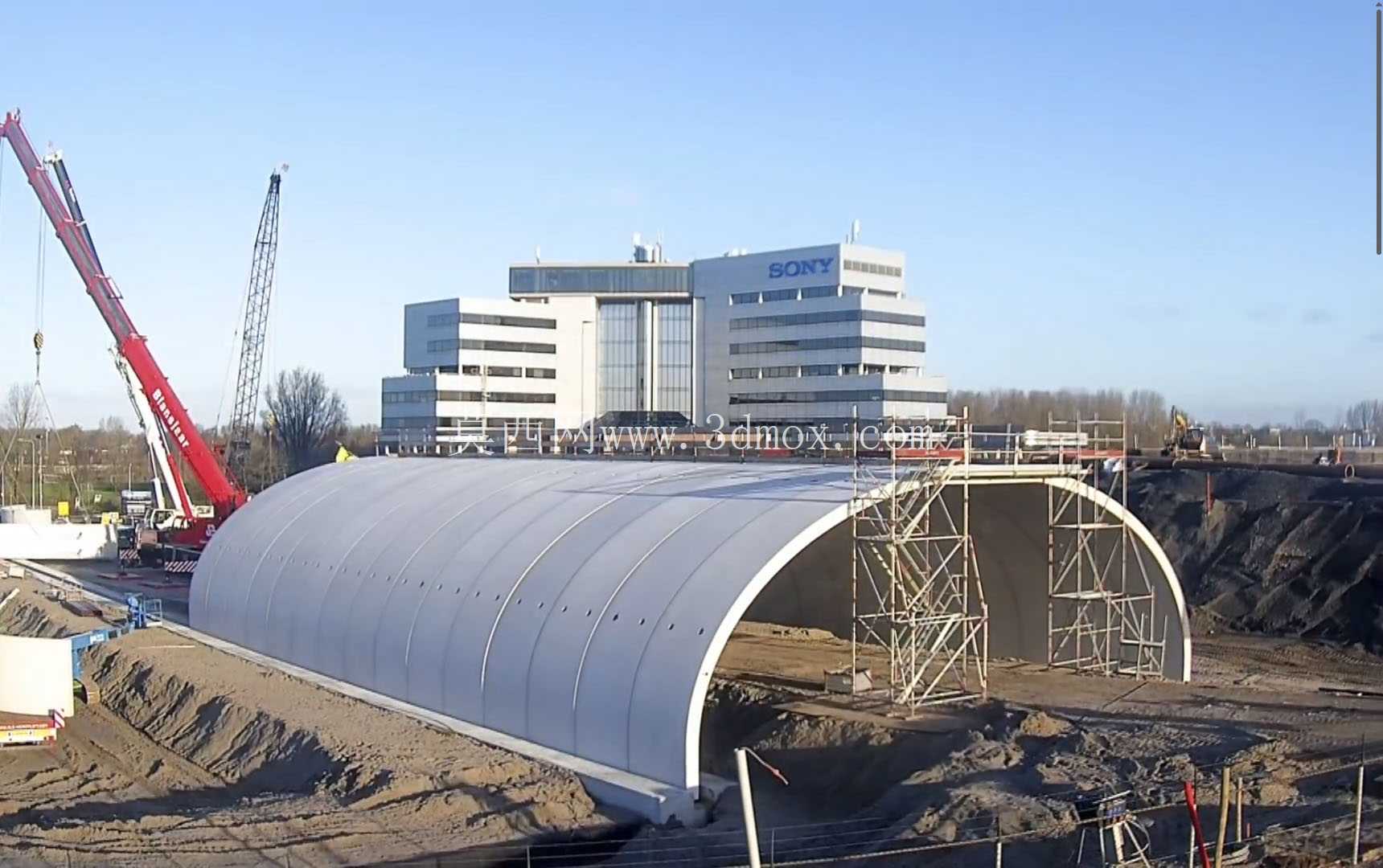

　　这套拱形混凝土浇筑工装，核心服务于大跨度拱形围护结构的现场现浇作业，最典型的应用场景就是机场停机库、大型仓储穹顶、地下管廊拱段这类需要连续曲面混凝土壳体的施工环节，区别于预制构件吊装的施工逻辑，现场现浇的拱形结构整体性更强，防水节点处理难度更低，尤其适配地质条件存在不均匀沉降可能的施工区域。从结构功能来看，这套模具承担着混凝土浇筑过程中的侧向支撑、曲面成型、荷载传导三重作用，浇筑作业时，模架整体要承受新拌混凝土的侧压力、振捣作业产生的动荷载，以及施工人员临时踩踏的附加荷载，因此模架的肋板排布密度、支撑点间距都经过受力核算，避免浇筑过程中出现胀模、曲面偏移的问题。

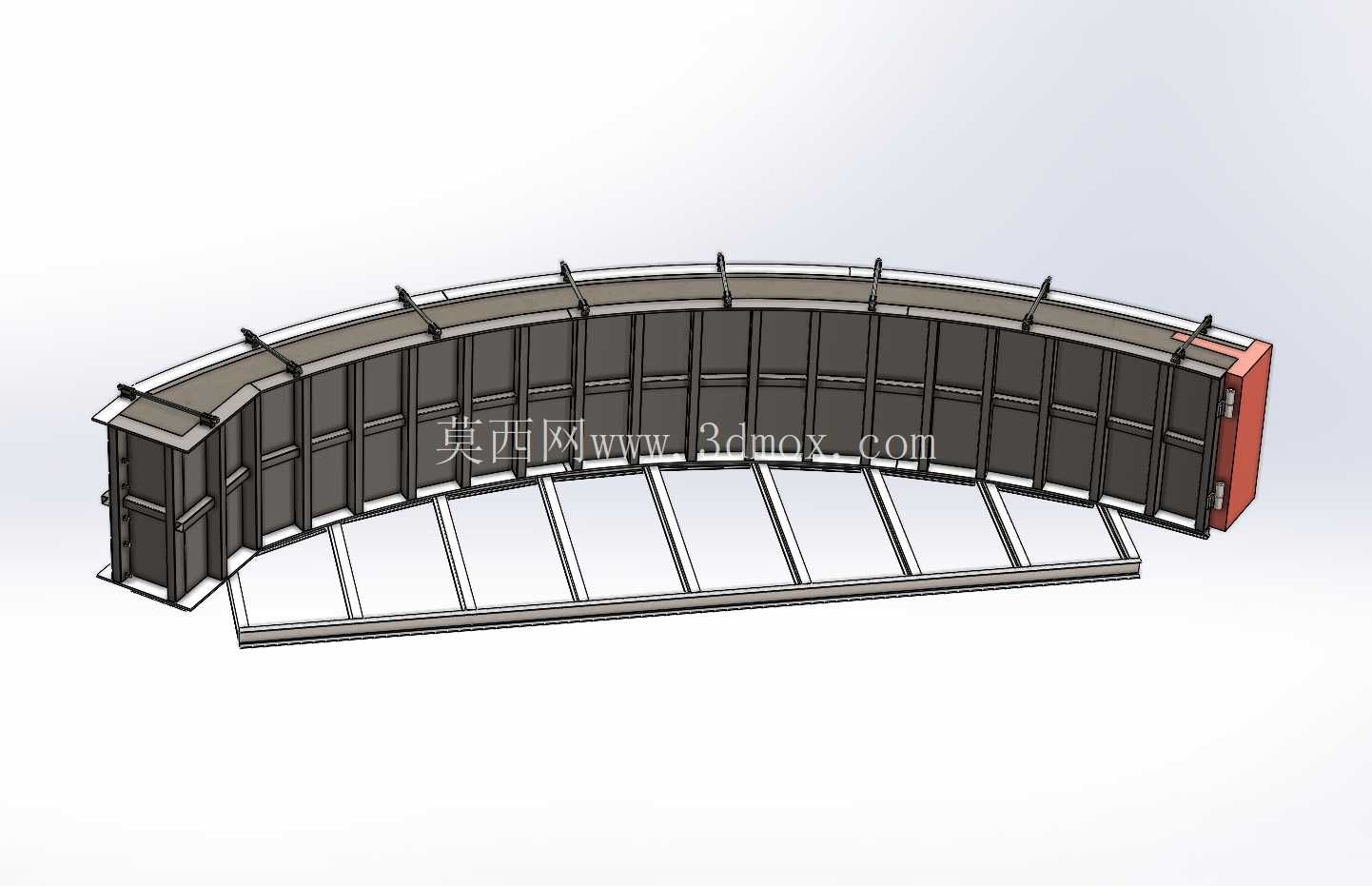

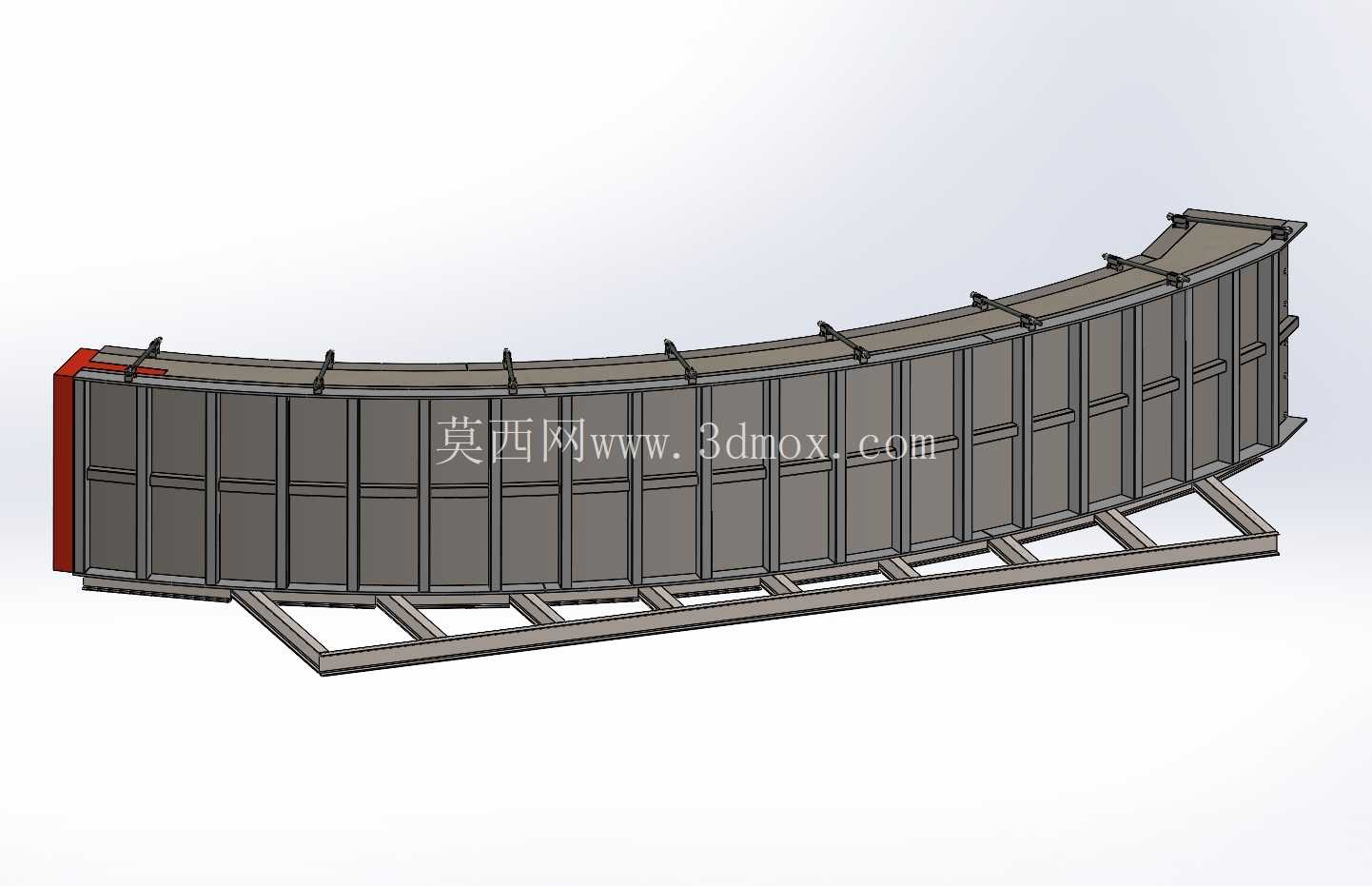

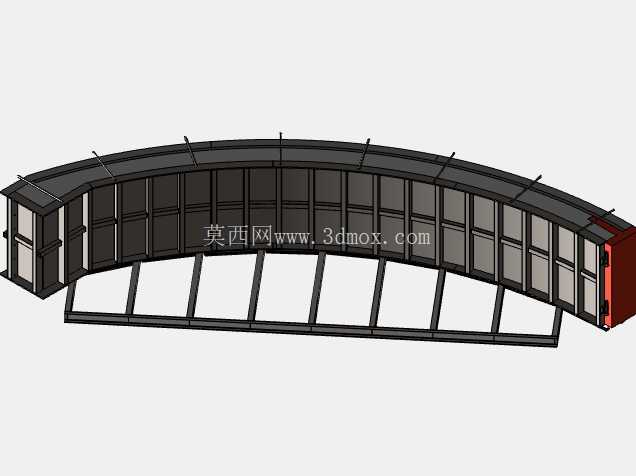

　　设计层面首先要匹配拱形结构的曲率半径，这套模具对应的拱段曲率是按照大跨度机库的屋面拱度设定的，单段模架的弧长、弦长尺寸都和现场分段浇筑的施工段长度匹配，相邻模架之间采用定位销接的拼接结构，拼接缝处设置有密封胶条嵌槽，避免混凝土浇筑时出现漏浆导致的蜂窝麻面问题。模架的支撑体系采用可调节式斜撑结构，斜撑底部和地面预埋的固定锚点连接，能够根据现场地面的平整度误差调整支撑高度，保证拱面的成型精度控制在施工规范允许的偏差范围内，拱顶位置的模架设置有临时作业平台的挂接点位，方便施工人员进行顶部混凝土找平、收光作业。

　　从安装边界来看，这套模架单段的宽度适配常规混凝土浇筑罐车的单次卸料覆盖范围，避免单段浇筑长度过长导致的混凝土接茬时间差过大，出现冷缝问题；模架的整体高度匹配拱脚的设计标高，安装时拱脚位置的模架端板和预先施工完成的混凝土基础挡台贴合，通过对拉螺栓锁紧，防止浇筑时拱脚位置出现位移。模架的面板采用高光洁度的成型面板，能够减少混凝土脱模后的表面打磨工作量，曲面过渡位置没有折线拐点，保证成型后的混凝土拱面顺滑，后续防水卷材铺贴时不会出现空鼓点位。

　　在实际施工流程中，这套模架可以配合脚手架体系完成逐段滑移，不需要反复拆装全部支撑结构，能够缩短拱体结构的施工周期，模架的受力肋板采用标准化型材焊接，不同曲率的拱段施工时只需要更换成型面板，支撑骨架可以重复周转使用，降低施工工装的摊销成本。针对混凝土浇筑时的排气需求，模架的拱肩位置预留有振捣作业的插入口，作业人员可以将振捣棒通过插入口伸入混凝土内部完成振捣，避免拱肩位置出现混凝土不密实的空洞问题，插入口在振捣完成后可以通过封堵盖板封闭，保证成型面的完整性。脱模环节的设计也做了针对性优化，模架和混凝土接触面设置有轻微的脱模斜度，支撑斜撑设置有可收缩的脱模机构，不需要借助大型吊装设备就能完成单段模架的脱模移位，适合在场地相对狭窄的施工现场作业。
