现浇混凝土楼梯模块化木制成型模具

在民用自建房、小型公共建筑改造、校园建筑实训教学这类场景里，现浇混凝土楼梯的支模作业一直是现场施工的效率痛点：传统散拼木模需要工人根据楼梯踏步尺寸现场裁切板材、临时钉接支撑，不仅单段楼梯支模耗时久，不同批次支模的踏步高度、踏面宽度容易出现尺寸偏差，拆模后还常出现边角漏浆、成型面不规整的问题，且散拼模板拆除后板材损耗大，很难重复周转使用。这套模块化木模正是针对这类小体量现浇楼梯施工场景开发的成型工装，核心目标是降低支模作业的技术门槛，减少现场裁切工作量，提升楼梯成型精度与模板周转次数。

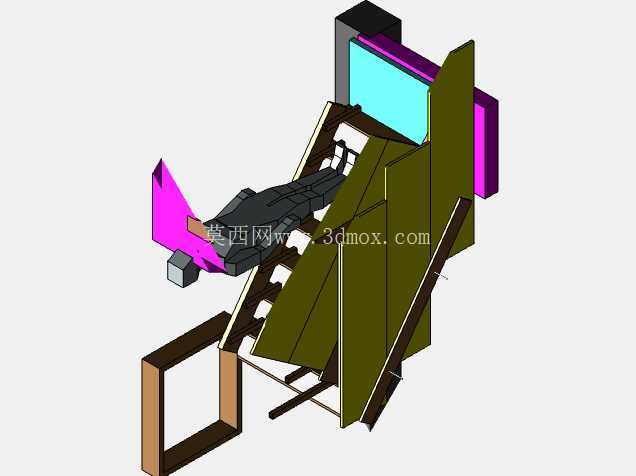

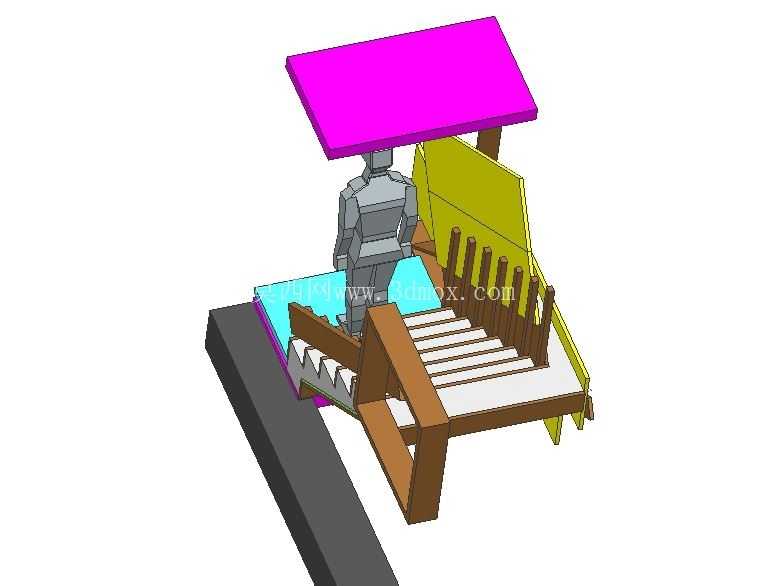

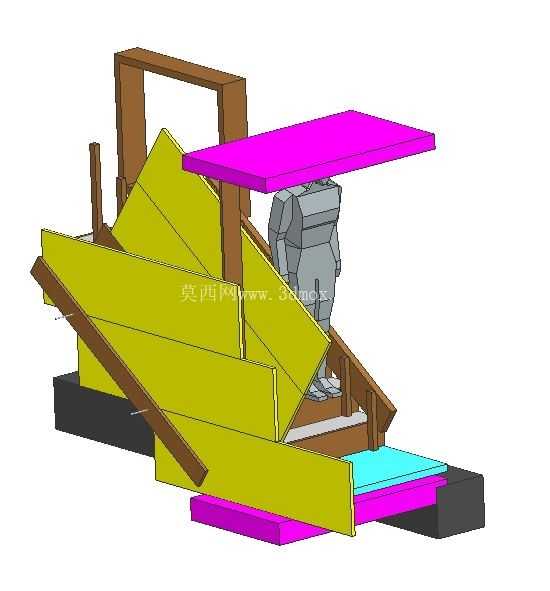

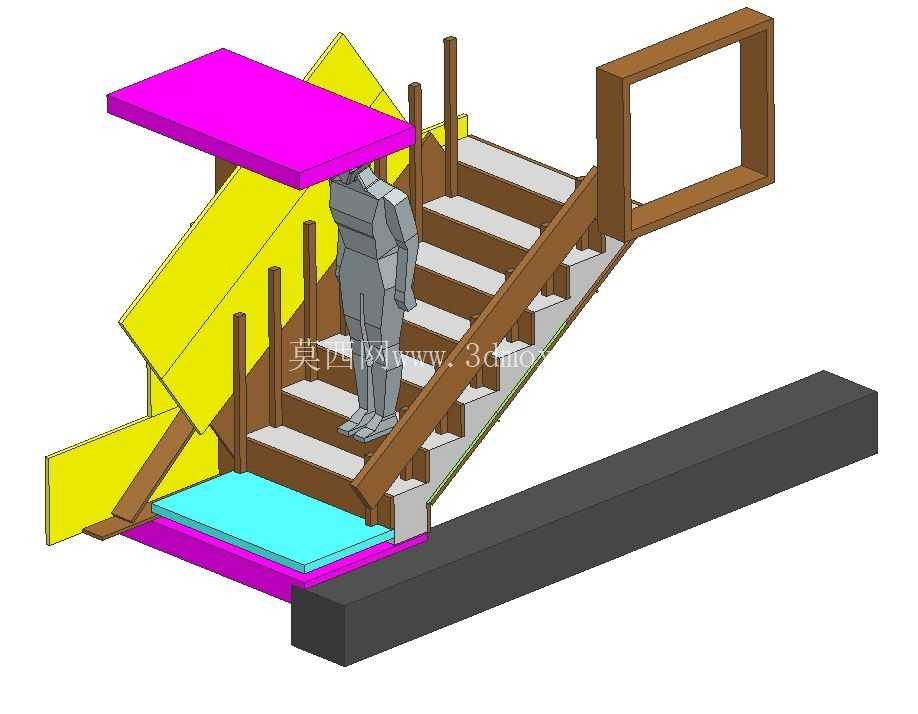

整套模具采用标准化木制部件拼接而成，所有构件均为预先裁切完成的标准件，现场无需进行大规模的板材切割作业，仅需按照定位标识完成部件拼接与支撑固定即可。模具的成型面完全匹配楼梯的结构轮廓：底部承托构件对应楼梯斜板的下表面，侧边挡模对应楼梯的侧帮轮廓，踏步分隔构件精准卡入侧模的定位槽内，保证每一级踏步的高度、踏面深度尺寸统一，避免传统散拼模容易出现的踏步尺寸不均问题。模具的端部设置有定位框结构，可与楼梯平台处的预留模板快速对接，保证楼梯段与平台的衔接位置准确，不会出现接茬错位的问题。

从设计逻辑上看，这套模具优先考虑了拆装便捷性与周转适应性：所有拼接位置均采用可快速拆卸的楔形固定结构，无需大量钉接作业，组装时仅需用木槌将楔形固定件敲入定位孔即可完成锁紧，拆模时只需反向敲出固定件即可拆分构件，不会对模板板材造成破坏性损伤。模具的支撑构件采用可调节长度的木制顶撑，可根据不同楼梯段的倾斜角度、安装高度调整支撑长度，适配层高在2.8米到3.6米之间的常规民用建筑楼梯施工需求，单套模具可在同规格楼梯施工中重复周转使用二十次以上，相比传统散拼木模能大幅降低木材损耗。

安装边界方面，这套模具的底部支撑梁需要搭设在楼梯间两侧的地面或下层平台上，支撑点距离楼梯段侧边的预留距离不小于150毫米，保证支撑结构的稳定性；侧模外侧的斜向支撑需要顶靠在楼梯间的墙体或临时支撑桩上，支撑间距不大于800毫米，避免浇筑混凝土时侧模出现胀模变形。踏步分隔构件的上边缘与混凝土浇筑完成面齐平，浇筑时无需额外设置标高控制线，只需将混凝土填充至分隔件上边缘并找平即可，大幅降低了现场浇筑的标高控制难度。模具的所有成型面均做了封边处理，可减少混凝土浆液渗入板材缝隙，拆模后只需清理表面残留的混凝土渣即可再次投入使用，无需进行大规模的修整作业。

在实际使用中，这套模具尤其适合缺乏熟练支模工人的乡村自建房施工场景，普通施工人员经过简单的操作指引即可完成整套模具的组装与固定，单段楼梯的支模时间可从传统散拼的6-8小时缩短至2小时以内，且成型后的混凝土楼梯踏步尺寸统一、边角规整，无需进行大量的后期修补作业。同时在建筑专业的实训教学场景中，这套模块化模具也可用于演示现浇混凝土构件的支模流程，学生可反复进行拆装练习，理解模板支撑体系的受力逻辑与成型原理，无需每次实训都重新裁切模板材料，降低实训耗材成本。
