模块化参数化钢结构停车遮阳雨棚

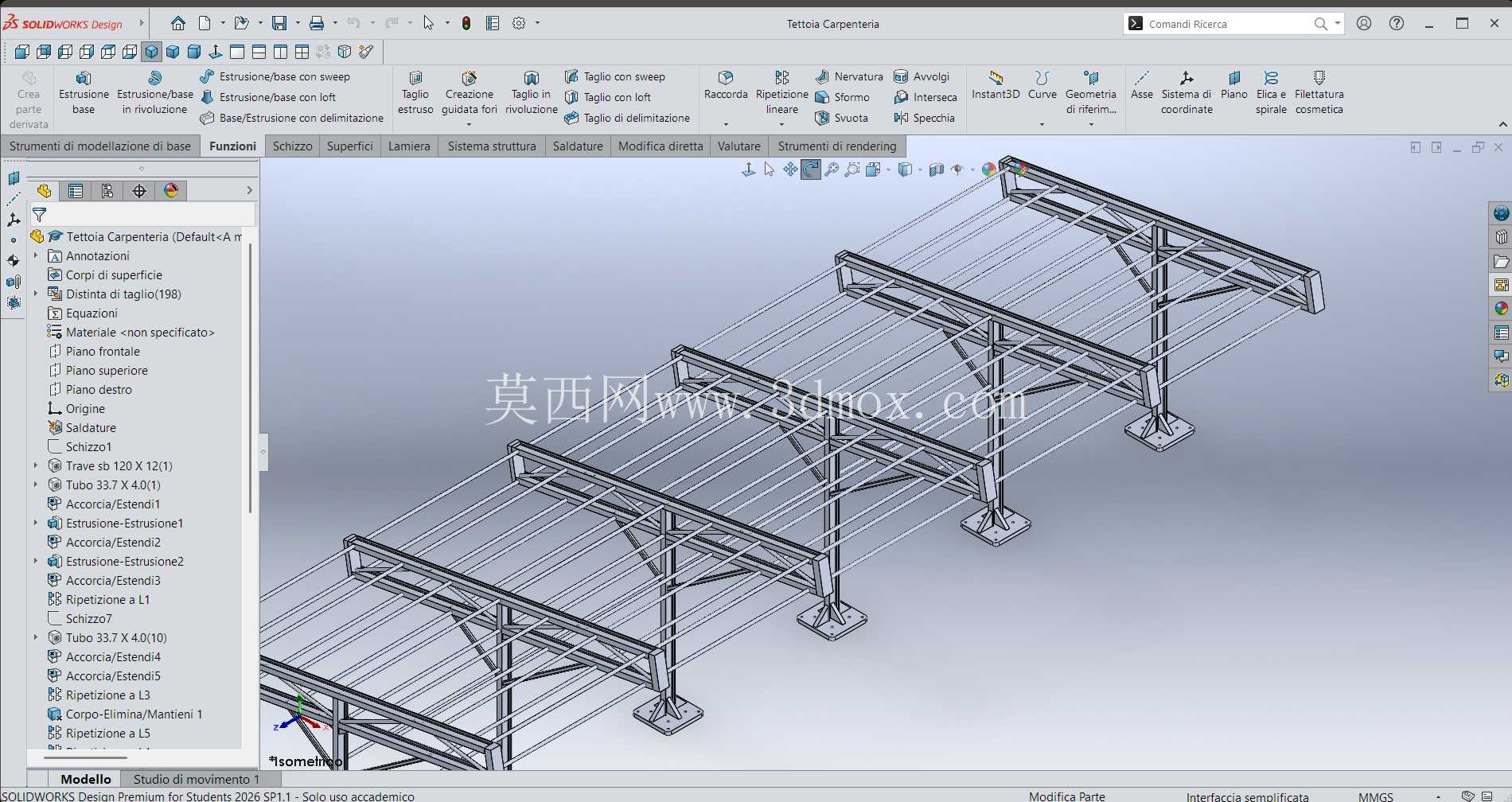

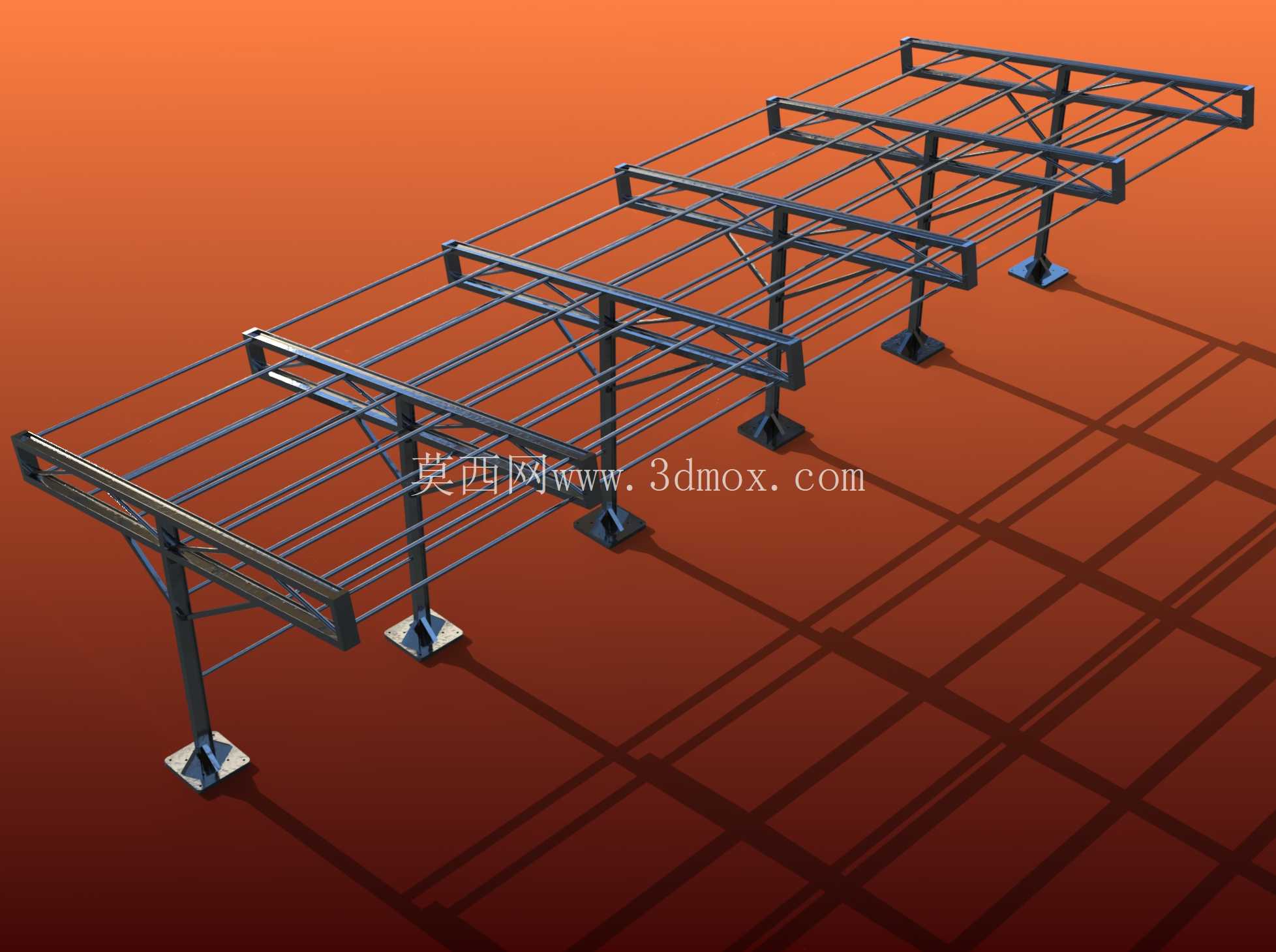

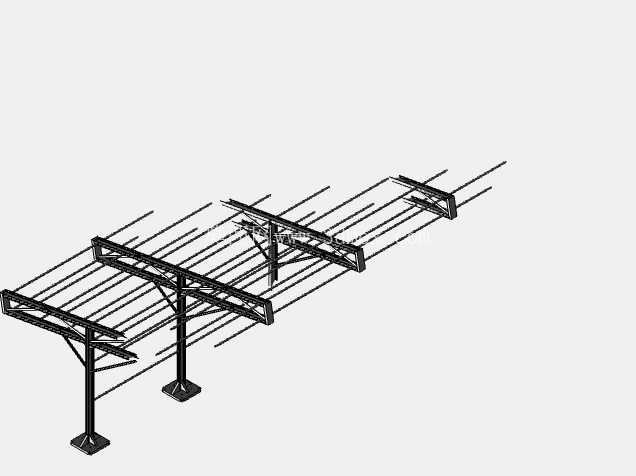

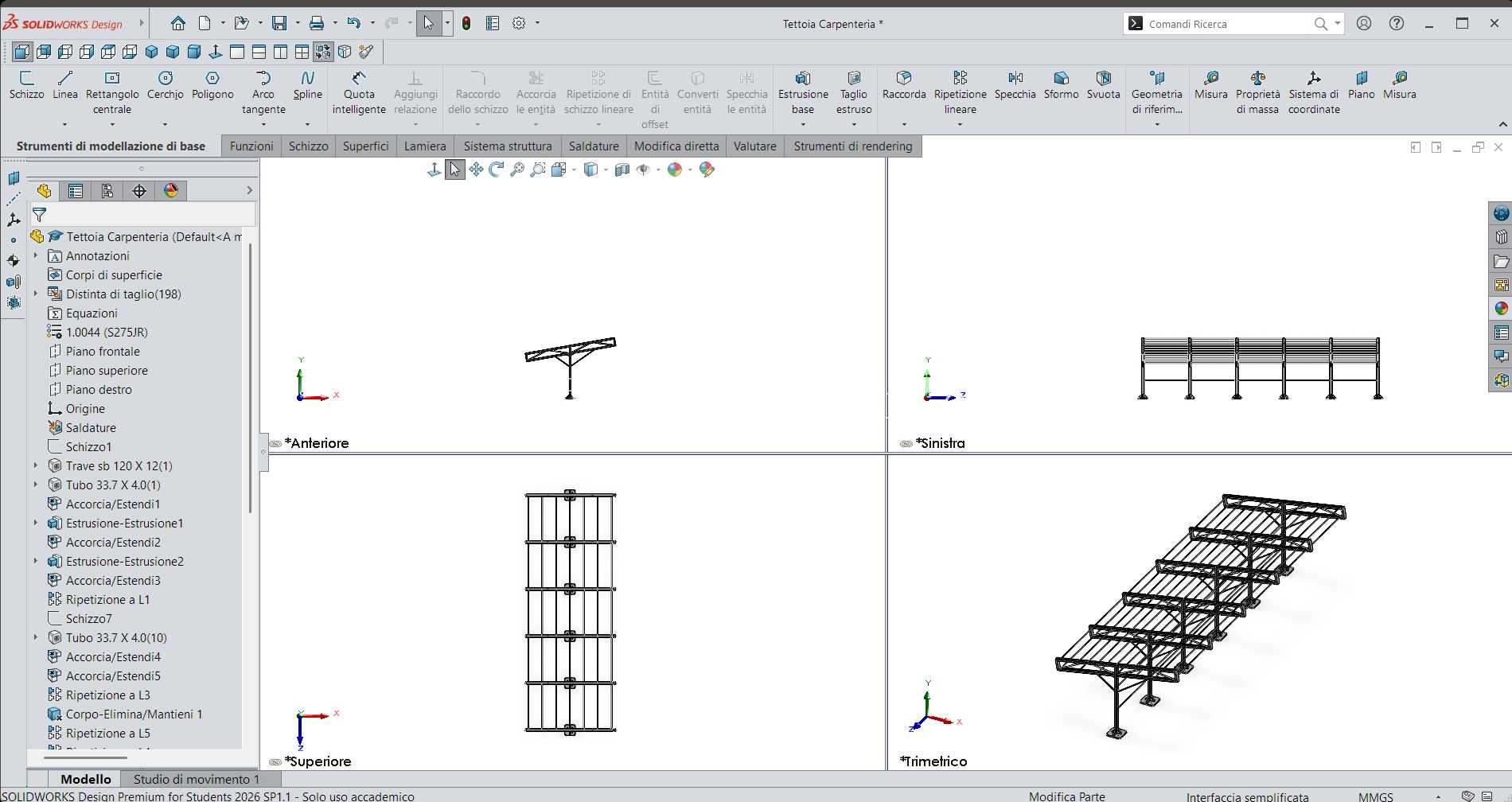

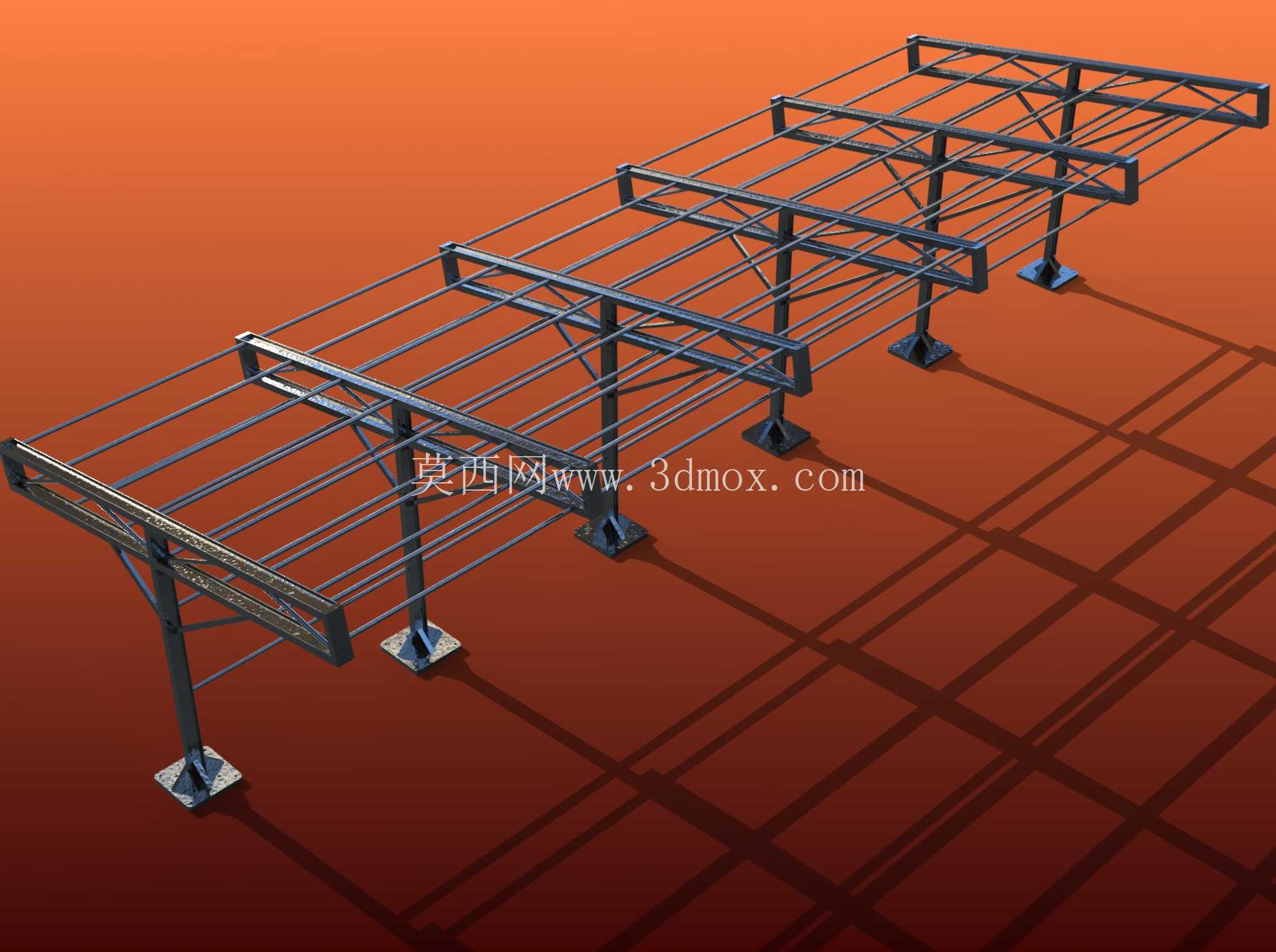

　　主横梁沿棚架跨度方向布置，承担纵向次梁传递的屋面荷载，次梁沿棚架进深方向等距排布，上方可直接铺设彩钢瓦、阳光板、耐力板等不同材质的屋面覆盖材料，适配不同区域的采光、防雨、抗雪压需求。设计过程中采用全参数化的建模逻辑，所有构件的截面尺寸、排布间距、整体跨度、进深长度都可以通过参数驱动调整，不需要重新绘制每个构件的草图，比如当场地需要从5米跨度调整到8米跨度时，只需要修改主横梁的长度参数、对应调整立柱数量和次梁排布数量，系统会自动更新所有构件的配合位置，同时保留焊缝、螺栓连接位的细节特征，大幅提升同类型棚架的设计出图效率。这类参数化钢棚结构，主要应用在户外露天场地的遮阳挡雨场景，常见于厂区非机动车停放区、露天作业工位遮护、小型车辆临时停放区、户外设备防护棚等场景，相比传统现浇混凝土遮雨结构，钢构件装配式的方案施工周期短，后期可根据场地需求灵活拓展或拆解移位，适配不同尺寸的场地边界。从结构组成来看，整套棚架采用立柱+横向主横梁+纵向次梁的受力体系，立柱底部采用方形法兰底板搭配膨胀螺栓与硬化混凝土地面固定，无需做深埋基础，对原有场地的破坏极小，适合已完成地面硬化的厂区、园区、商业场地加装使用。

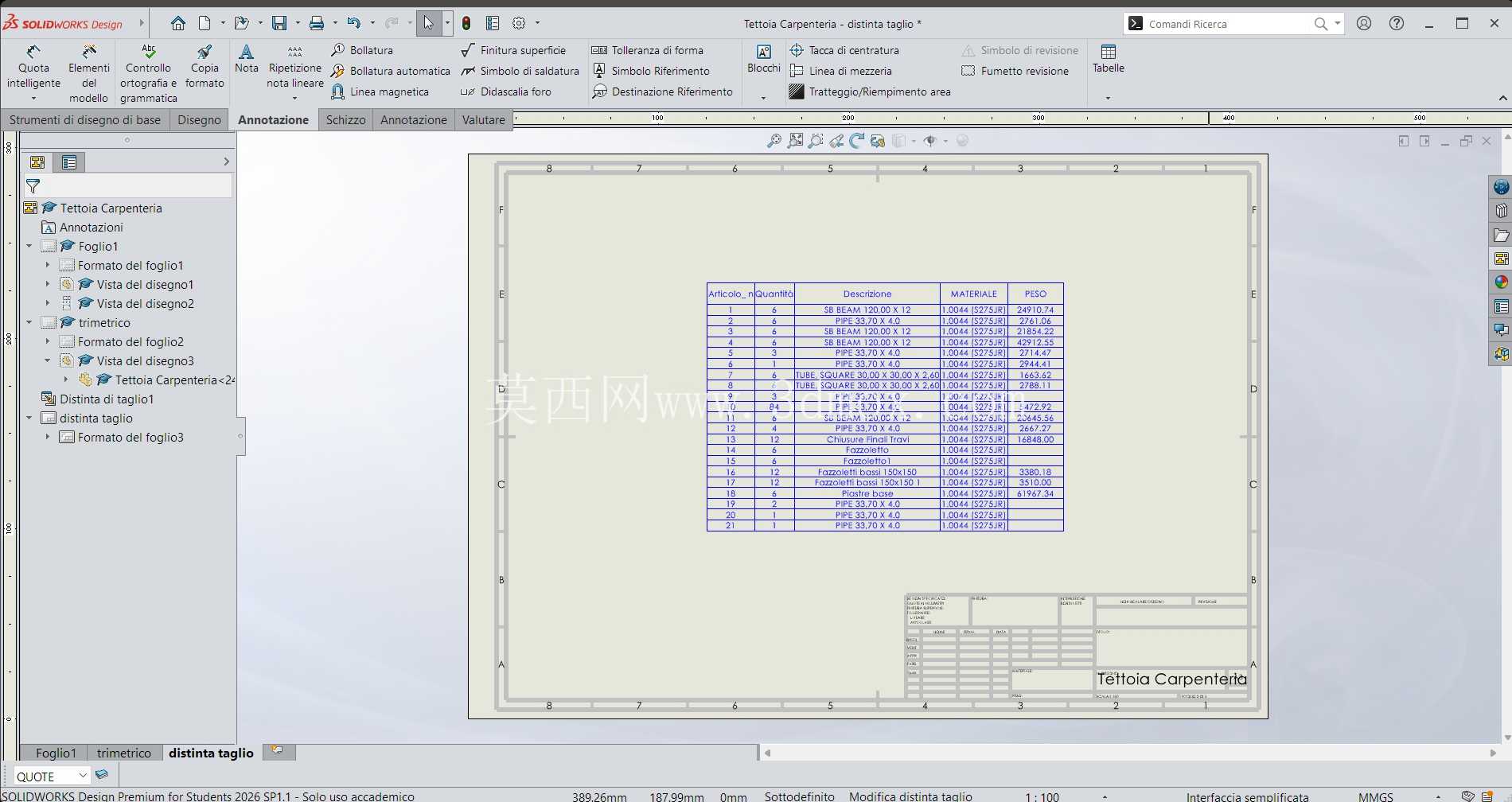

　　从安装边界来看，单组标准单元的立柱间距控制在3米到6米区间，可根据当地的风荷载、雪荷载标准调整构件的型材壁厚，沿海大风区域可适当加密立柱排布间距、加大法兰底板的尺寸和膨胀螺栓的规格，积雪较厚的北方区域可加大主横梁的截面规格、缩小次梁的排布间距，避免屋面荷载过大导致结构变形。结构连接节点全部采用标准化设计，立柱与主横梁之间采用焊接加劲肋的连接方式，主横梁与次梁之间采用螺栓连接或者满焊连接，所有外露钢构件默认预留热浸镀锌或者喷涂防锈漆的工艺余量，建模时已经考虑了型材的下料尺寸、焊缝预留间隙，避免现场安装时出现构件尺寸不匹配、需要二次切割的问题。

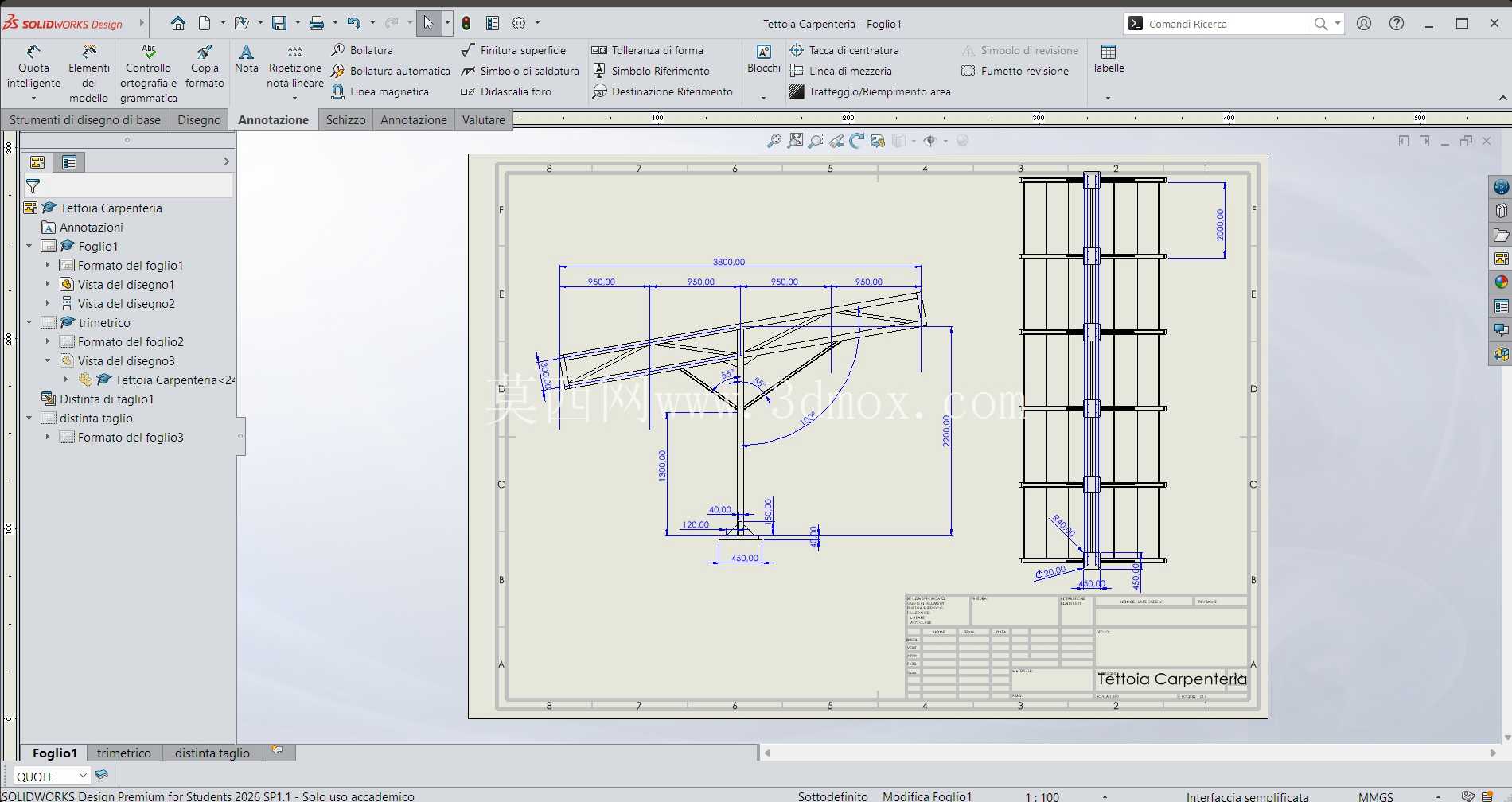

　　棚架的整体高度可根据使用需求调整，作为非机动车停车棚使用时，檐口高度控制在2.2米到2.8米即可，作为小型汽车停车棚使用时，檐口高度需要调整到3米以上，满足车辆通行的净空要求，作为户外设备防护棚使用时，可根据设备的整体高度调整立柱长度，保证棚架内部有足够的操作和检修空间。这类模块化钢棚的优势在于构件可以全部在工厂预制完成，现场只需要进行螺栓紧固和少量焊接作业，安装效率高，后期如果场地功能调整，还可以将构件拆解后重新组装到新的场地，材料重复利用率高，相比传统的固定遮雨结构，综合成本更低，适配场景更灵活。

　　建模过程中严格遵循钢结构设计的受力逻辑，每个构件的受力路径清晰，没有冗余的结构件，在保证结构强度满足荷载要求的前提下，尽可能减少型材的用量，控制整体的材料成本，同时所有构件的排布都考虑了现场安装的操作空间，避免出现节点位置过于紧凑，现场焊接或者螺栓紧固没有操作空间的问题。屋面次梁的排布间距根据屋面覆盖材料的不同做了参数化适配，比如铺设彩钢瓦时次梁间距控制在0.8米到1.2米，铺设阳光板时可适当放大到1.2米到1.5米，保证屋面覆盖材料不会因为跨度过大出现下垂变形的问题。立柱底部的法兰底板设置了加劲肋，分散立柱传递的竖向荷载，避免底板受力变形，法兰盘上的螺栓孔采用长圆孔设计，允许现场安装时有一定的位置调整余量，降低对地面预埋螺栓定位精度的要求，提升现场安装的容错率。
