钻孔机钻夹头拆卸专用T型扳手结构

　　在常规钻削加工场景中，不管是台式钻床、手持电钻还是铣钻复合设备，钻夹头都是夹持直柄钻头、铰刀等切削刀具的核心部件，长期使用后夹头内部会积存金属切屑、润滑脂干结残留，加上刀具切削时的反向力矩作用，夹头的锁紧锥面会产生较大的静摩擦力，徒手或者借助普通钳具很难顺利松开夹头更换刀具，甚至会因为施力不当造成夹头外壳变形、夹持精度下降，这时候就需要专用的拆卸扳手来完成操作。这款T型结构的扳手就是针对这类场景设计的专用工具，整体采用高强度合金结构钢打造，表面做了硬化处理来提升耐磨性能，避免长期使用后齿形磨损打滑。

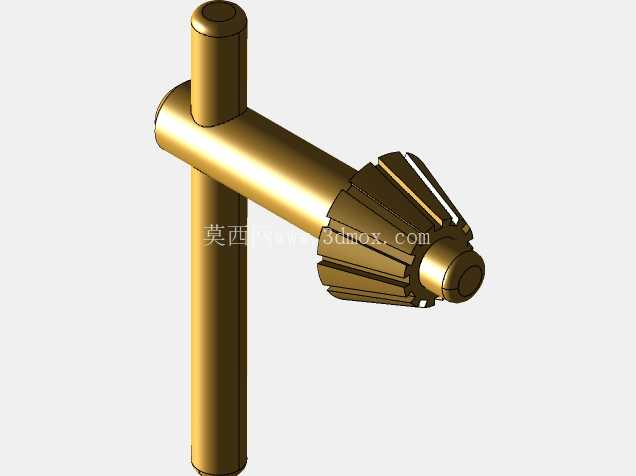

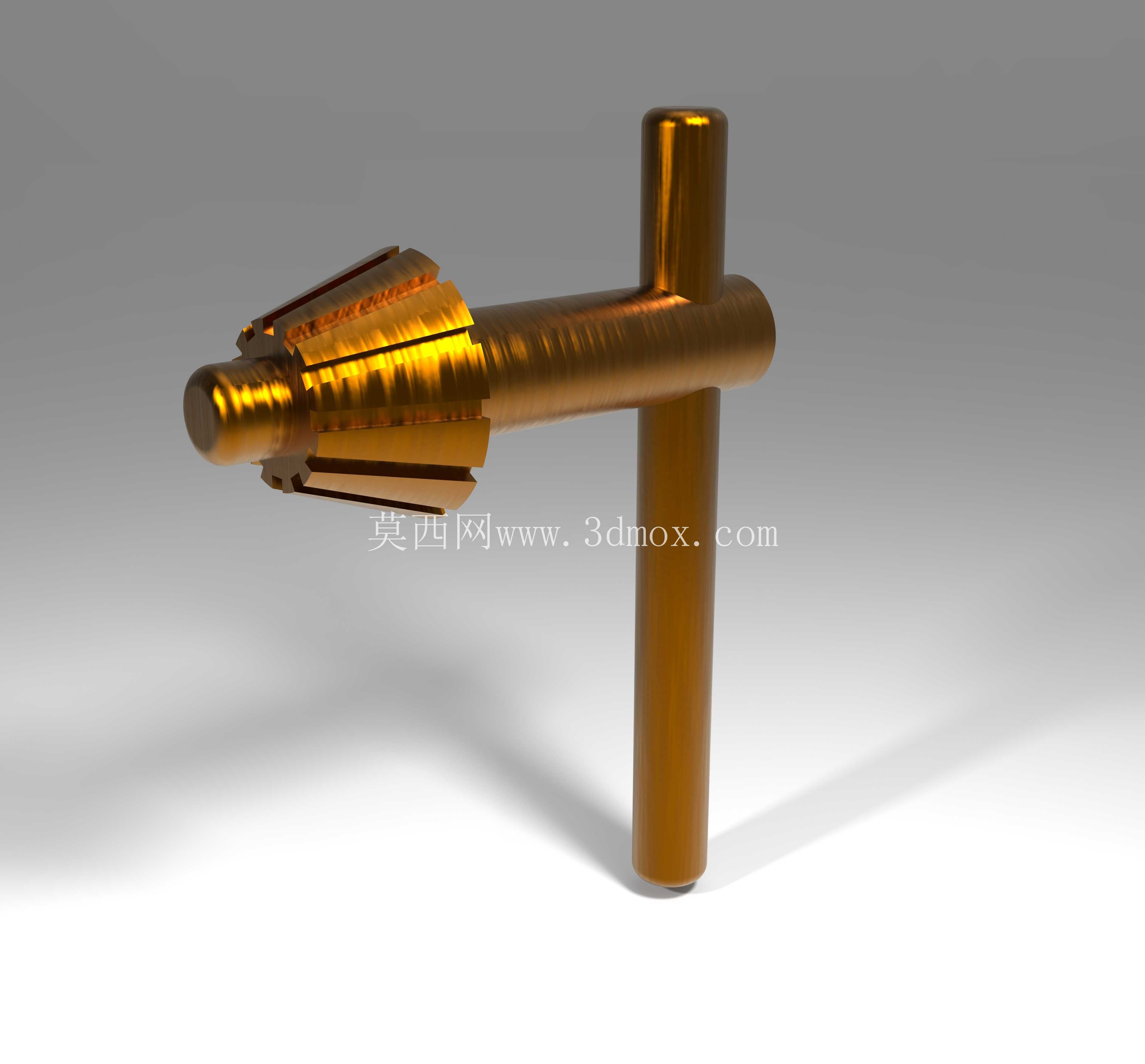

　　从结构上看，扳手分为横向握杆和前端工作头两个部分，横向握杆采用等直径圆柱结构，长度经过合理设计，既能够提供足够的施力力矩，又不会因为力臂过长造成夹头伞齿轮过载崩齿，握杆表面没有多余的防滑纹路，依靠金属本身的摩擦系数就可以满足操作时的握持需求，加工时只需要保证外圆的圆柱度和表面粗糙度即可，加工工艺简单，量产成本较低。前端的工作头带有和钻夹头外圈伞齿轮完全匹配的锥度齿形，齿形的模数、压力角都和常规钻夹头的伞齿轮参数完全对应，使用时只需要将齿头对准夹头外圈的齿槽插入，转动横向握杆就可以带动夹头的锁紧圈旋转，实现夹头的松开或者锁紧操作。

　　设计这款工具的时候，首先要匹配对应规格钻夹头的齿形参数，不同夹持范围的钻夹头，其外圈伞齿轮的齿数、齿顶圆直径、锥度都有差异，建模时需要先获取对应夹头的齿轮参数，通过渐开线齿形生成工具绘制出精准的齿形轮廓，再通过扫掠、阵列等特征完成工作头的建模，握杆和工作头的连接位置做了圆弧过渡处理，避免应力集中造成使用过程中根部断裂，整个零件没有复杂的曲面特征，所有结构都采用车削、铣削就可以完成加工，不需要特殊的加工工艺。从安装边界来看，这款扳手属于独立的手动操作工具，不需要和设备做固定连接，使用时临时和钻夹头配合即可，存放时可以挂在设备旁的工具架上，整体尺寸小巧，不会占用过多的存储空间。在实际加工场景中，这类扳手属于钻床类设备的必备配套工具，相比通用的活动扳手、管钳类工具，专用扳手的齿形和夹头完全贴合，施力时不会打滑，既能够保护夹头的齿形不受损伤，也能避免操作时工具滑脱造成的手部磕碰伤害。建模过程中需要重点关注工作头齿形的精度，如果齿形参数存在偏差，使用时就会出现啮合间隙过大、齿面接触应力集中的问题，很容易造成齿形崩损，握杆的直线度也需要控制在合理范围内，转动时不会出现偏摆，保证施力过程的稳定性。

　　整个零件的结构没有冗余设计，所有特征都服务于功能需求，横向握杆的直径经过力学测算，能够承受最大操作力矩下的弯曲应力，不会出现明显的变形，工作头和握杆采用同轴垂直的布局，符合人工操作时的施力习惯，转动时手腕不需要做过大角度的偏转，长时间操作也不容易产生疲劳感。在日常设备维护中，这类工具虽然体积小，但是作用不可替代，很多车间出现钻夹头损坏的情况，大多是因为没有使用专用扳手，借助其他工具暴力拆卸造成的，精准建模还原这类工具的结构，既可以用于工具的仿制加工，也可以作为钻床配套工具的三维模型素材，用于设备操作培训、工具管理台账的可视化搭建。
