车载螺旋式手摇起重支撑装置

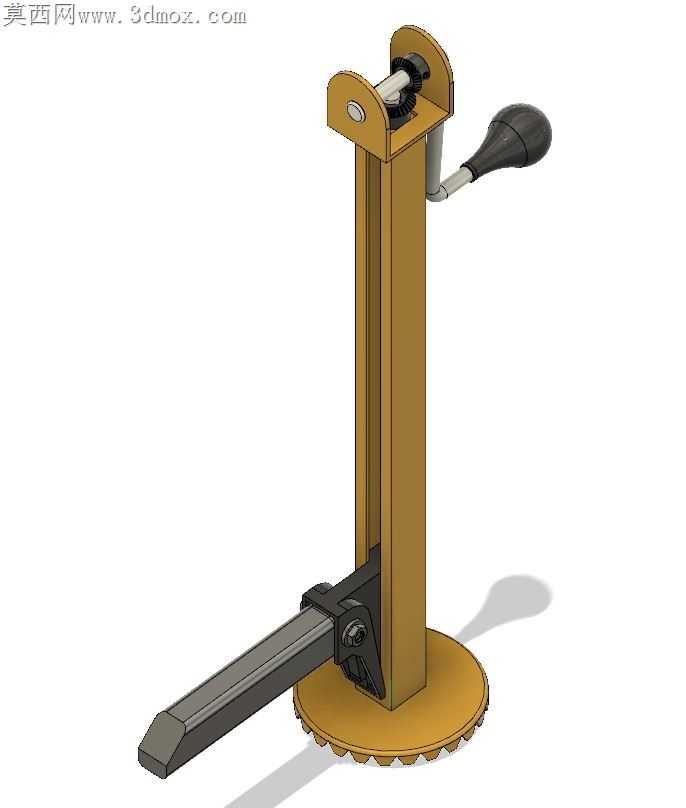

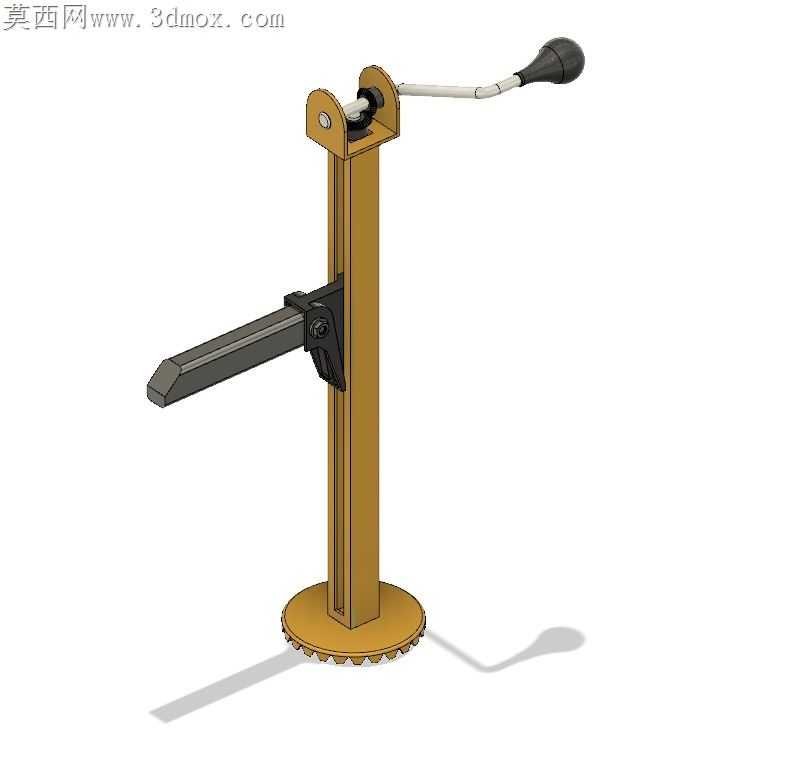

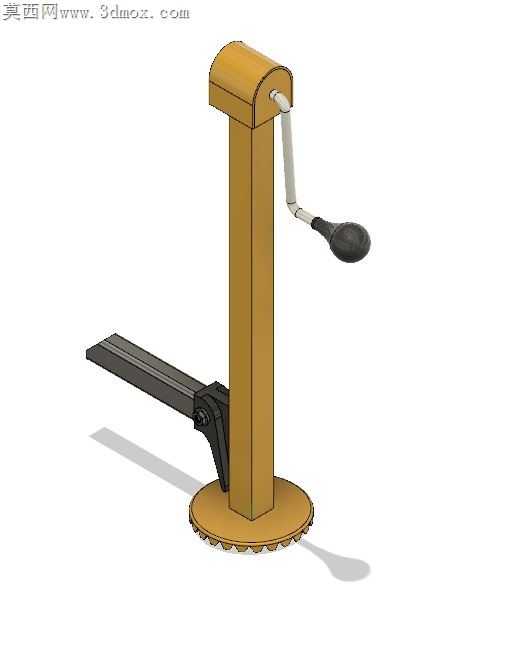

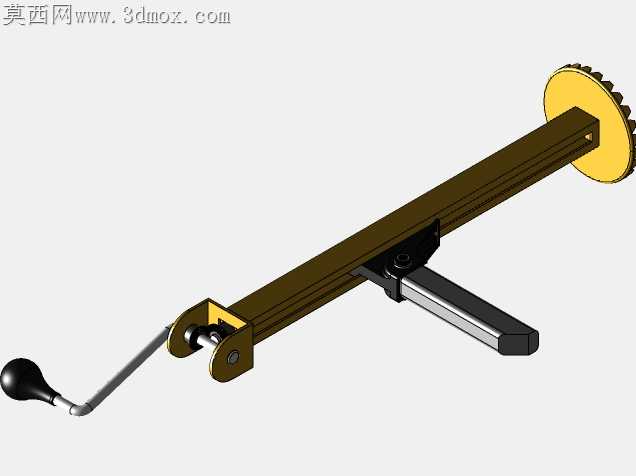

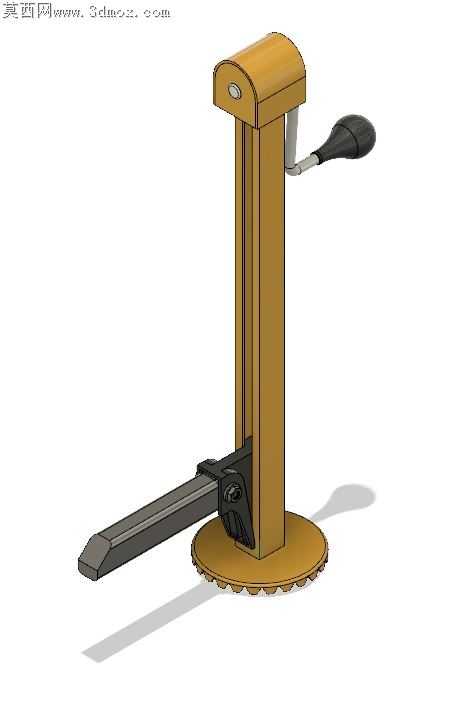

车载螺旋千斤顶的落地加工环节，最容易被忽略的是底座齿圈与立柱衔接处的应力集中隐患，野外换胎作业时地面往往不平整，单侧受力的情况下如果衔接圆角处理不到位，反复承重后很容易出现焊缝开裂或者底座形变。这款装置的底座采用整圆齿盘结构，没有做多余的镂空减重，就是考虑到非铺装路面的支撑稳定性，齿盘边缘的齿形不是装饰结构，是配合摇臂齿轮组实现微调承重的关键啮合部位，加工时齿面的粗糙度要控制在Ra1.6以内，不然手摇升降时会出现卡顿甚至咬齿的问题。

摇臂的胶套手柄和金属杆的配合公差要留0.2mm的过盈量，压装后不会因为低温环境或者反复施力出现松脱，很多同类产品在低温环境下使用时胶套容易打滑脱落，就是过盈量设计不足导致的。立柱的升降导槽没有采用开放式结构，而是做了半包裹的限位槽，避免升降螺杆外露沾染泥沙，野外使用时泥沙进入螺纹副会直接导致升降卡滞，半包裹结构既能挡住大部分扬尘泥沙，又不会给日常维护清理带来太多阻碍。

撑顶的托头做了圆弧过渡的接触面，没有做尖锐的直角棱边，接触车辆底盘支撑点时不会刮伤底盘防锈层，托头内部的销轴和立柱顶端的配合间隙控制在0.1mm以内，间隙过大托头会出现晃动，承重时容易滑脱，间隙过小则转动不顺畅，调整支撑角度时会很费力。ISO梯形螺纹的螺距选择经过反复权衡，螺距过大升降速度快但承重时自锁性能差，螺距过小自锁可靠但手摇升降效率太低，现在的螺距参数刚好平衡了升降效率和自锁安全性，即使在最大承重状态下，也不会出现自动回落的风险。

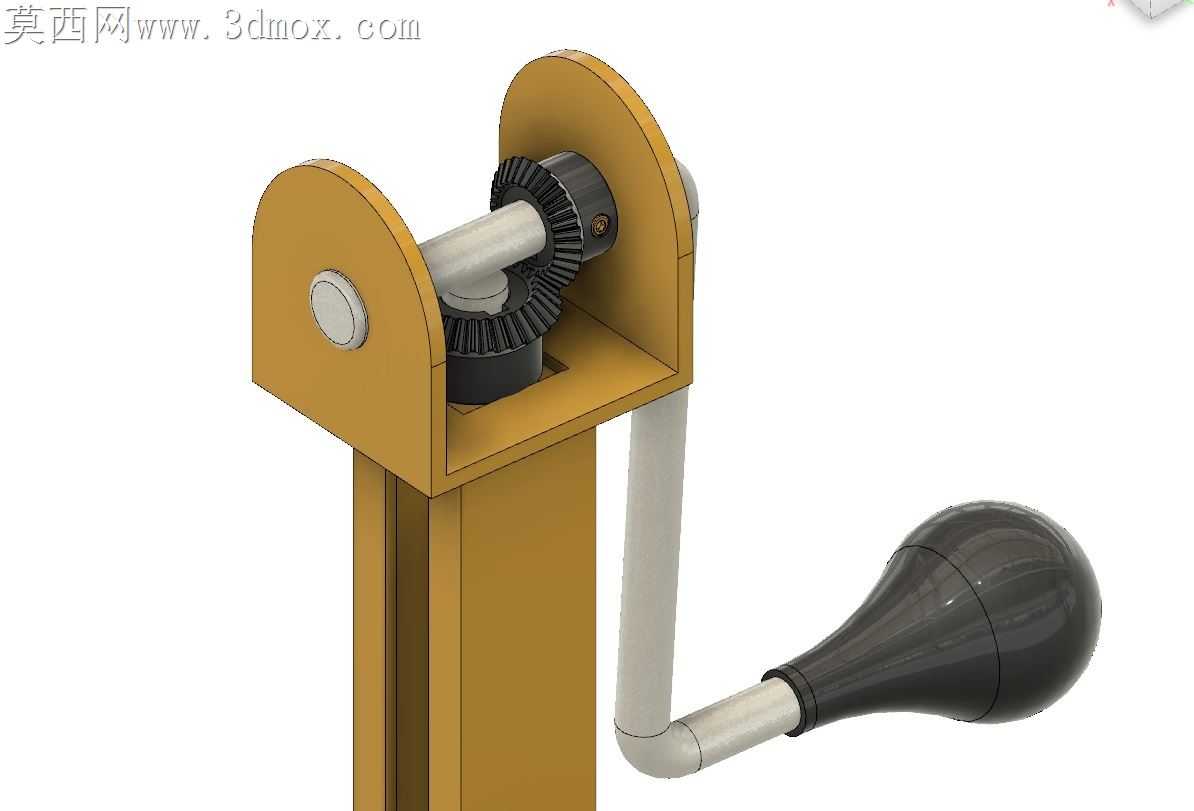

两个斜接齿轮的啮合间隙调整是装配环节的核心，间隙过大会出现回程空程，手摇时会有明显的旷量，间隙过小则转动阻力大，长时间使用齿轮磨损速度会加快，装配时要通过调整端盖垫片的厚度来把啮合间隙控制在合理区间，保证手摇时手感顺滑没有旷量。整个装置没有多余的装饰性结构，所有外露的棱角都做了倒角处理，不仅是为了避免搬运使用时划伤手，更是为了消除热处理环节的应力集中点，提升整体结构的抗疲劳强度。作为车载应急工具，它的结构紧凑没有多余突出部件，放在后备箱不会占用太多储物空间，除了车载换胎使用，也可以作为小型设备安装调整的支撑工具，甚至可以改装作为小型机械结构的Z轴升降组件，拓展性很强。
