移动式重载顶升作业承载设备结构设计

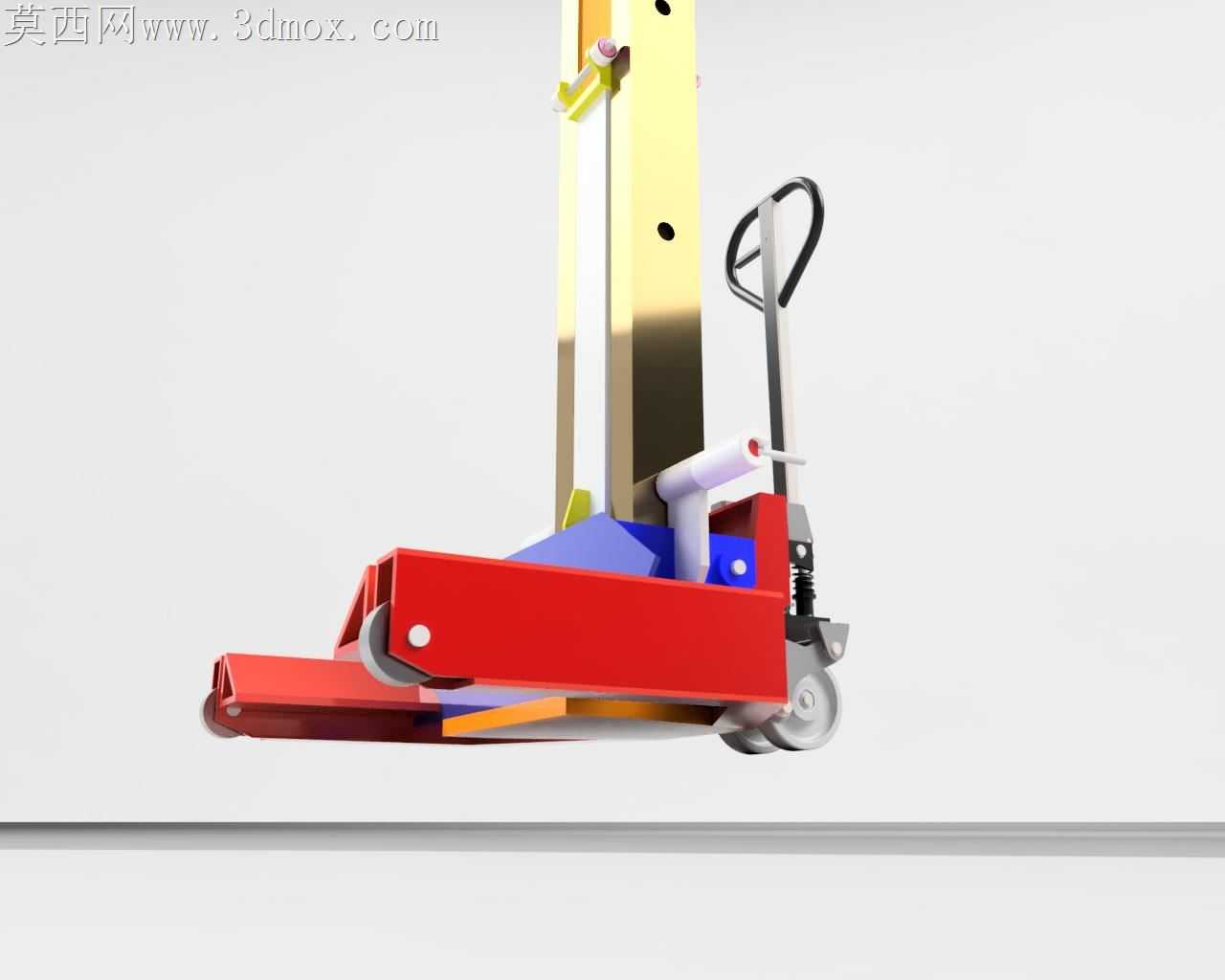

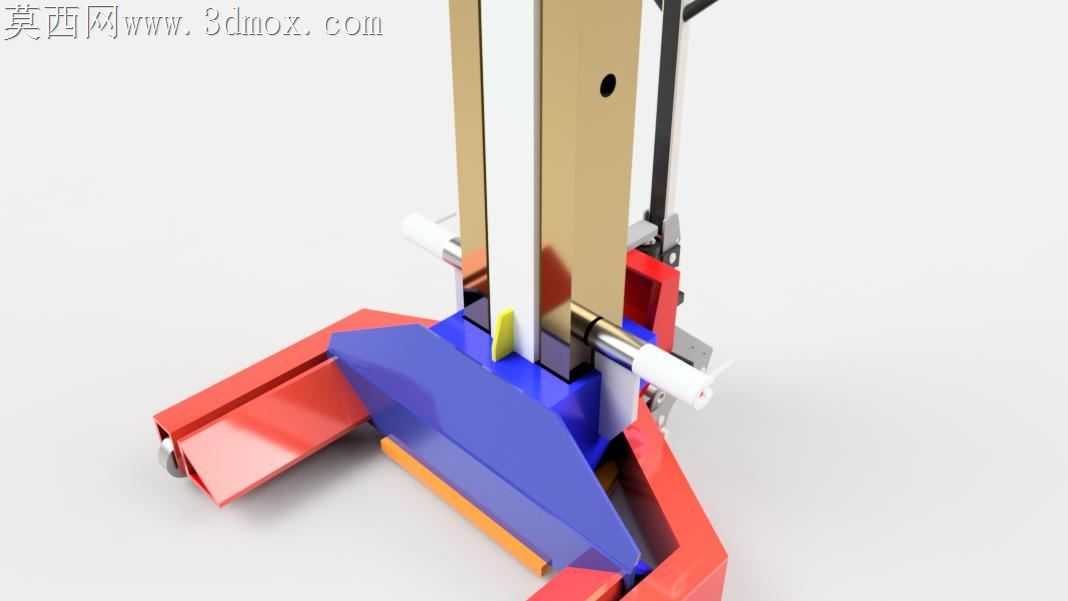

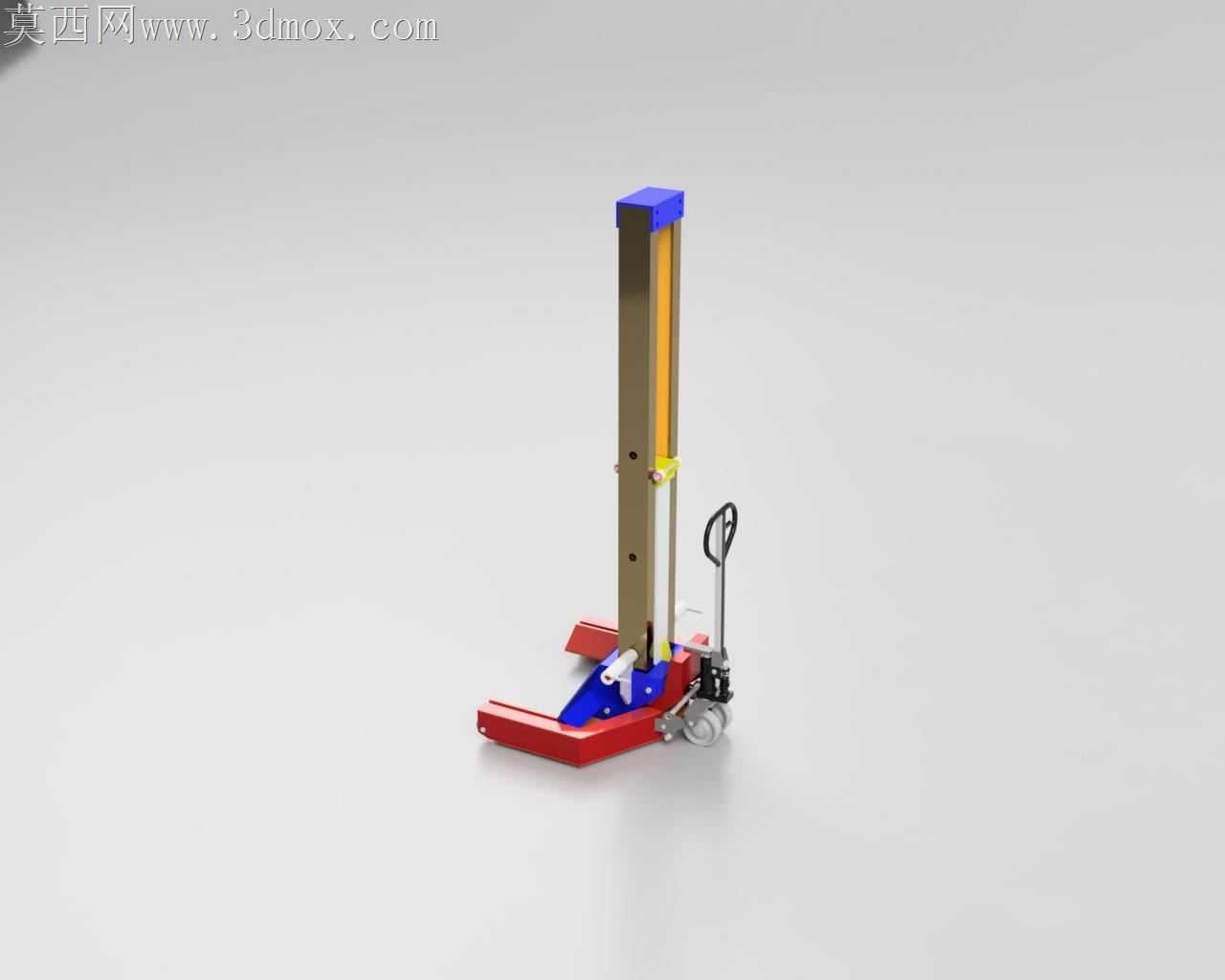

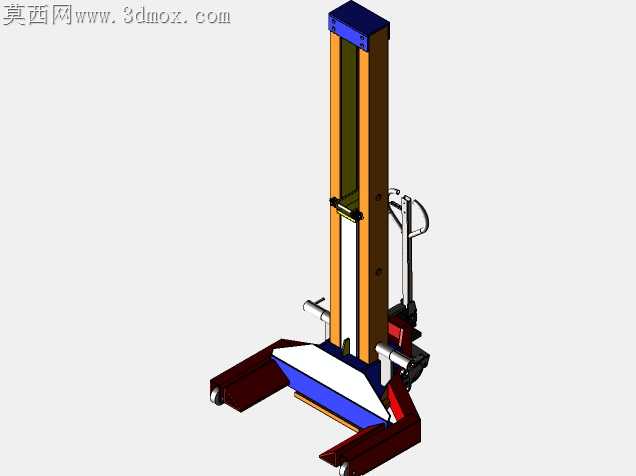

车间现场重载顶升作业常遇到支撑偏载、移动卡滞、立柱形变的问题，这款移动式顶升设备的结构设计，完全围绕加工适配的核心逻辑打磨细节。底部承托叉臂的板材折弯角度特意预留了0.3度的回弹余量，对应Q355钢板冷折弯后的应力释放特性，避免批量加工时叉臂上翘导致托举接触面贴合度不足，叉臂前端的倒角做了二次铣削处理，不是常规的倒钝工艺，而是顺着叉臂插入被顶升设备底部的切入角度做15度斜切，能减少现场作业时对位调整的时间，哪怕被顶升物底部间隙比设计值小2毫米，也能顺利插入无需额外撬拨。底部行走轮的安装座没有采用常见的焊接固定方式，而是做了嵌入式卡槽加螺栓锁紧的结构，轮轴的配合公差选了H7/g6的间隙配合，既保证轮子转动顺滑无卡滞，又能在滚轮磨损后快速拆卸更换，不用整体切割焊接维修，适配车间高频作业下的易损件更换需求。立式支撑柱的截面做了局部加厚处理，加厚区域刚好对应叉臂升到最高位置时的应力集中点，没有做整柱等厚设计，在保证1.2倍额定载荷下形变量小于0.2毫米的前提下，比等厚立柱减重17%，降低移动时的推行阻力。手动操作的推杆角度经过反复调试，握把位置距离地面的高度刚好适配成年操作人员自然站立时的手部握持高度，推杆表面包胶的纹理做了防滑棱设计，哪怕手上沾有机油也不会打滑。液压单元的安装位做了下沉式嵌装设计，液压主体藏在叉臂上方的安装槽内，外部只露出操作手柄和泄压旋钮，避免车间转运时碰撞到液压阀体导致漏油故障，液压管路的走向全部贴附在立柱内侧的走线槽内，没有外露的悬空管路，防止作业时被周边工件剐蹭破损。承托面的防滑垫做了嵌入式安装，凹槽深度比防滑垫厚度小0.5毫米，装配后防滑垫微微高出承托面，既能保证顶升时的摩擦力防止工件滑移，又不会因为防滑垫突出过多导致长期受压后脱落。底部的支撑脚在顶升作业时会自动落地贴合地面，支撑脚的底面做了网纹滚花处理，在环氧地坪和水泥地面上都能提供足够的摩擦力，不会出现顶升时设备整体滑移的安全隐患。各个连接螺栓的安装位都做了沉孔处理，螺栓头部完全沉入零件表面以下，没有突出的棱角，避免作业时刮擦工件或者刮伤操作人员，所有锐边都做了R2的圆角处理，不是简单的毛刺清理，而是统一倒圆角，既提升喷涂时的漆面附着力，又能减少搬运过程中的磕碰掉漆。
