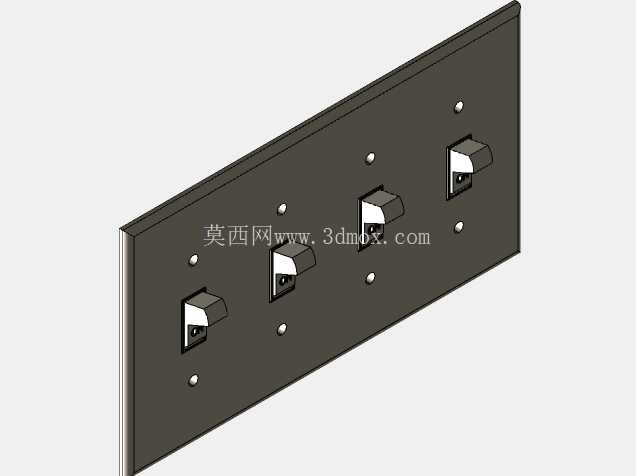

四联拨动式墙面灯开关安装面板结构

这款四联拨动式墙面灯开关面板，主要面向民用住宅、商用办公空间的室内照明控制场景，适配常规86型暗装接线盒的升级替换需求，也可用于精装房批量装修阶段的电气配件预装环节。日常使用中，单块面板可独立控制四路照明回路，无需在同一墙面排布多块单开、双开面板，能有效减少墙面开孔数量，保持墙面装饰面的整体性，尤其适合客厅、会议室这类需要同时控制主灯、筒灯、灯带、氛围灯多回路照明的空间。

从功能特性来看，面板采用平直矩形板式结构，四个拨动开关单元沿面板长度方向等距排布，每个开关单元周边预留了沉头安装孔位，安装后螺丝头可完全没入面板平面，不会出现凸起刮蹭的问题。拨动拨杆的阻尼行程设计符合日常操作习惯，拨动手感清晰，到位后有明确的档位反馈，不会出现虚位、卡滞的情况，长期使用也不会出现拨杆松动偏移的问题。面板边缘做了微小的倒角处理，安装后与墙面贴合紧密，不会留下明显的缝隙，能避免灰尘、水汽顺着缝隙进入接线盒内部，提升用电安全系数。

设计过程中，参考了常规两联开关面板的安装孔距、拨杆尺寸、接线腔体空间参数，在保证单路开关结构强度、电气安全间隙的前提下，将四个开关单元整合到同一块面板上。排布时特意调整了相邻开关的间距，既保证手指拨动单个开关时不会误触相邻单元，又尽可能压缩了面板的整体宽度，避免面板尺寸过大超出常规接线盒的适配范围。每个开关单元对应的安装孔位做了同轴度校验，确保安装时螺丝可以顺畅穿入接线盒的螺孔，不会出现孔位偏移导致的安装应力，长期使用也不会因为应力集中导致面板开裂变形。

安装边界方面，面板整体厚度控制在常规墙面装饰层的适配范围内，安装后突出墙面的尺寸与普通开关面板一致，不会出现突兀的凸起。背面的腔体深度适配标准暗装接线盒的内部空间，无需额外扩孔或者调整接线盒位置，替换原有老旧面板时可以直接安装，不需要对墙面进行二次破坏。接线端的预留空间足够容纳四路照明回路的火线、控制线，接线完成后导线不会被面板挤压，避免出现绝缘层破损导致的短路风险。面板表面采用哑光磨砂质感处理，不容易残留指纹、污渍，日常清洁用干布擦拭即可，不会因为长期使用出现表面发亮、划痕明显的问题。

实际选型应用时，需要提前确认墙面暗盒的水平安装尺寸，确保面板的孔位与暗盒螺孔完全对齐，接线时要按照开关标识对应接入火线与各回路控制线，避免出现开关控制错位的问题。这款结构的建模过程中，对每个开关的拨动行程、安装孔的沉头深度、面板边缘的配合间隙都做了参数化校验，所有配合尺寸都符合民用电气配件的通用安装规范，可直接用于结构验证、安装模拟或者配件开模前的结构校核。
