木工直榫直碰拼接结构练习组件

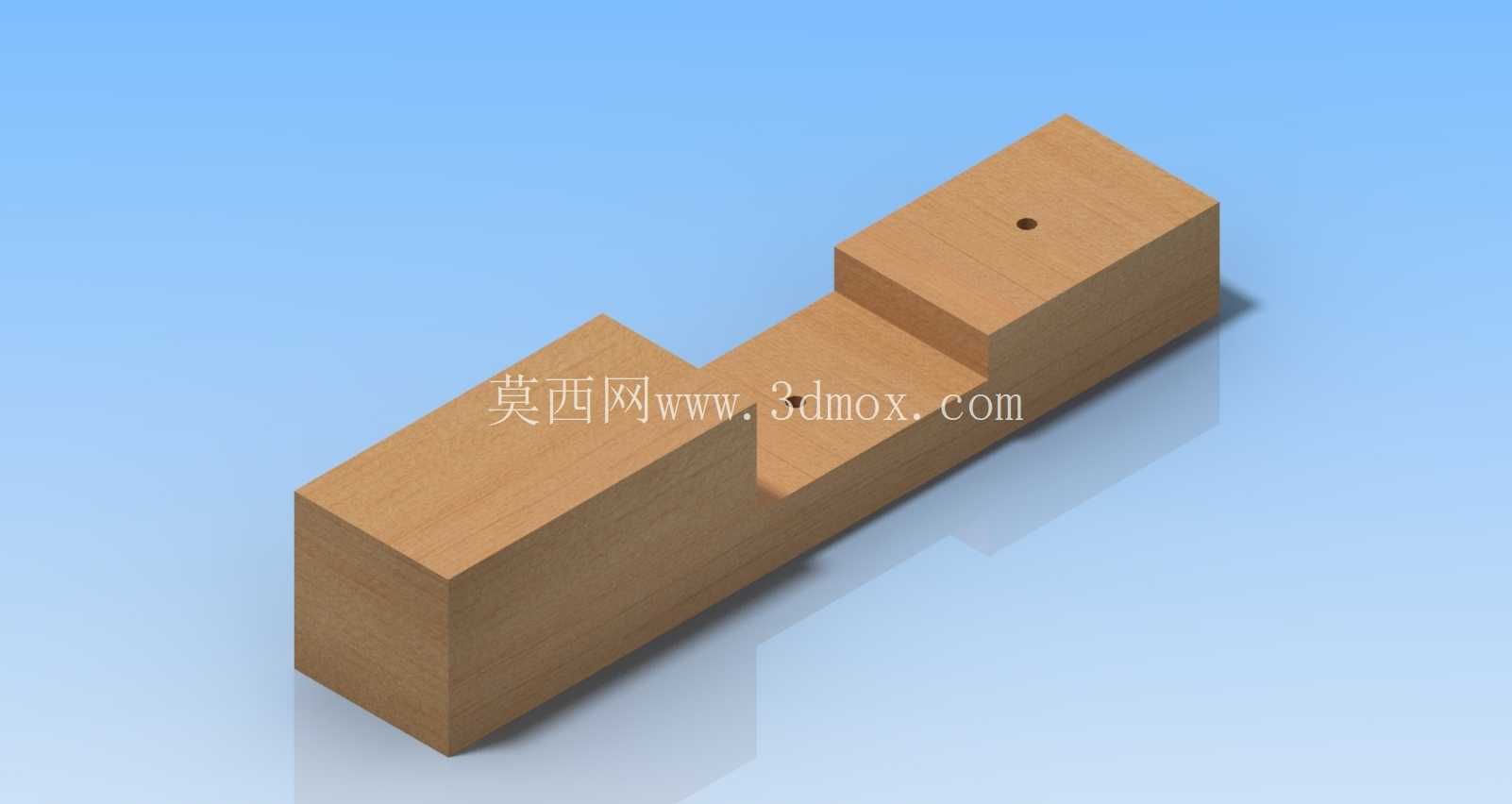

　　这套木作拼接结构组件，面向木工行当基础操作练习场景设计，核心还原直榫搭接、直面碰接的标准连接形式，适配新手木作从业者熟悉榫接规则、掌握紧固件选型搭配的实操训练需求，也可作为小型实木构件拼接的参考结构，用于简易置物架、小型木框、桌面辅具等轻载实木制品的节点设计参考。从结构功能来看，组件采用公母榫直插配合的形式，榫头与榫槽做直面贴合设计，无斜度自锁结构，完全依靠配套紧固件实现拼接后的锁紧固定，这种连接形式的优势在于加工门槛低，不需要复杂的开榫设备，依靠常规台锯、凿具即可完成榫头榫槽的加工，拼接后直面贴合的接触面积大，抗横向剪切的表现稳定，适合承受垂直于拼接面的静载荷，在日常实木家具的框架拼接、辅具制作中应用十分广泛。

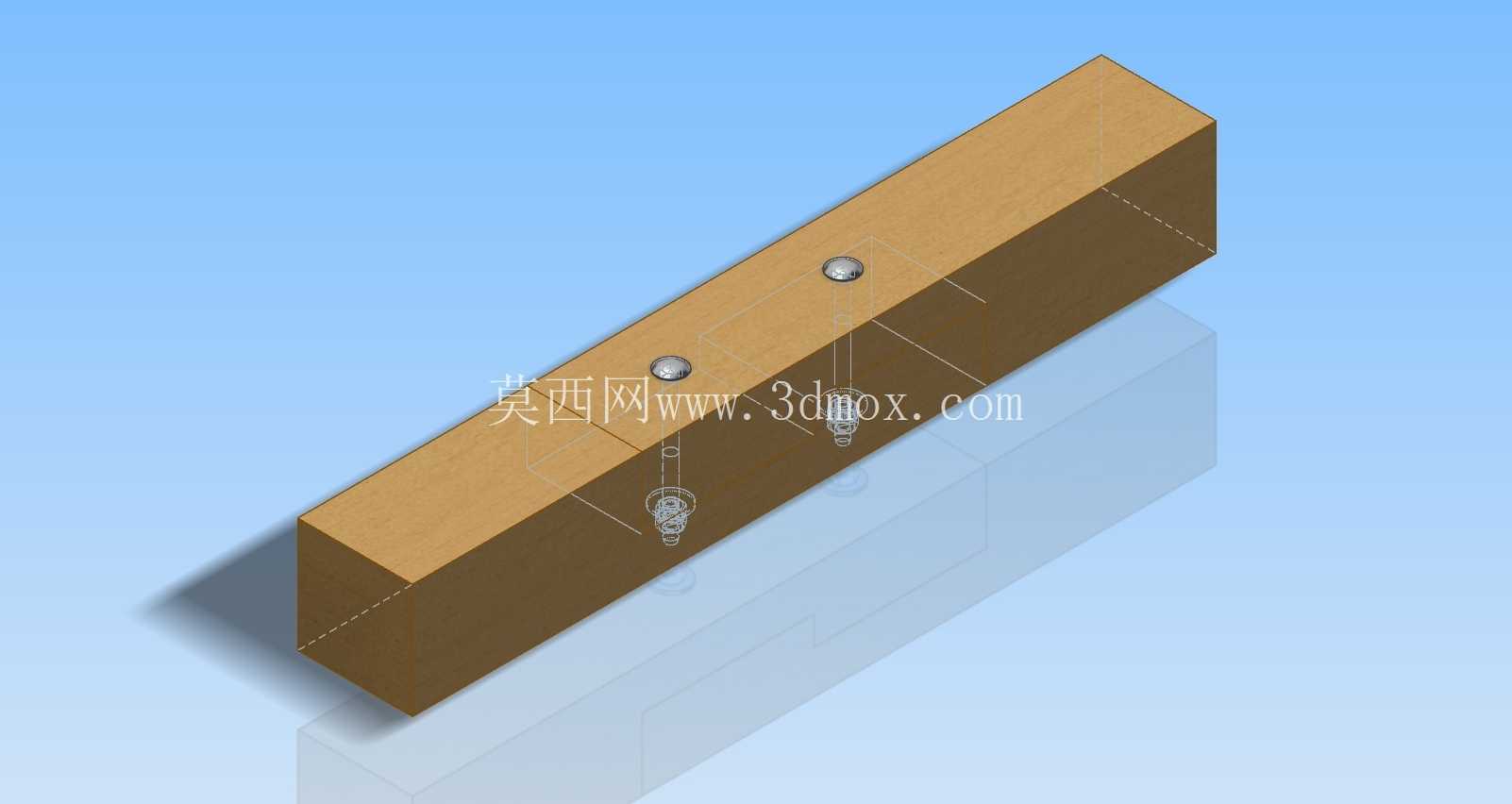

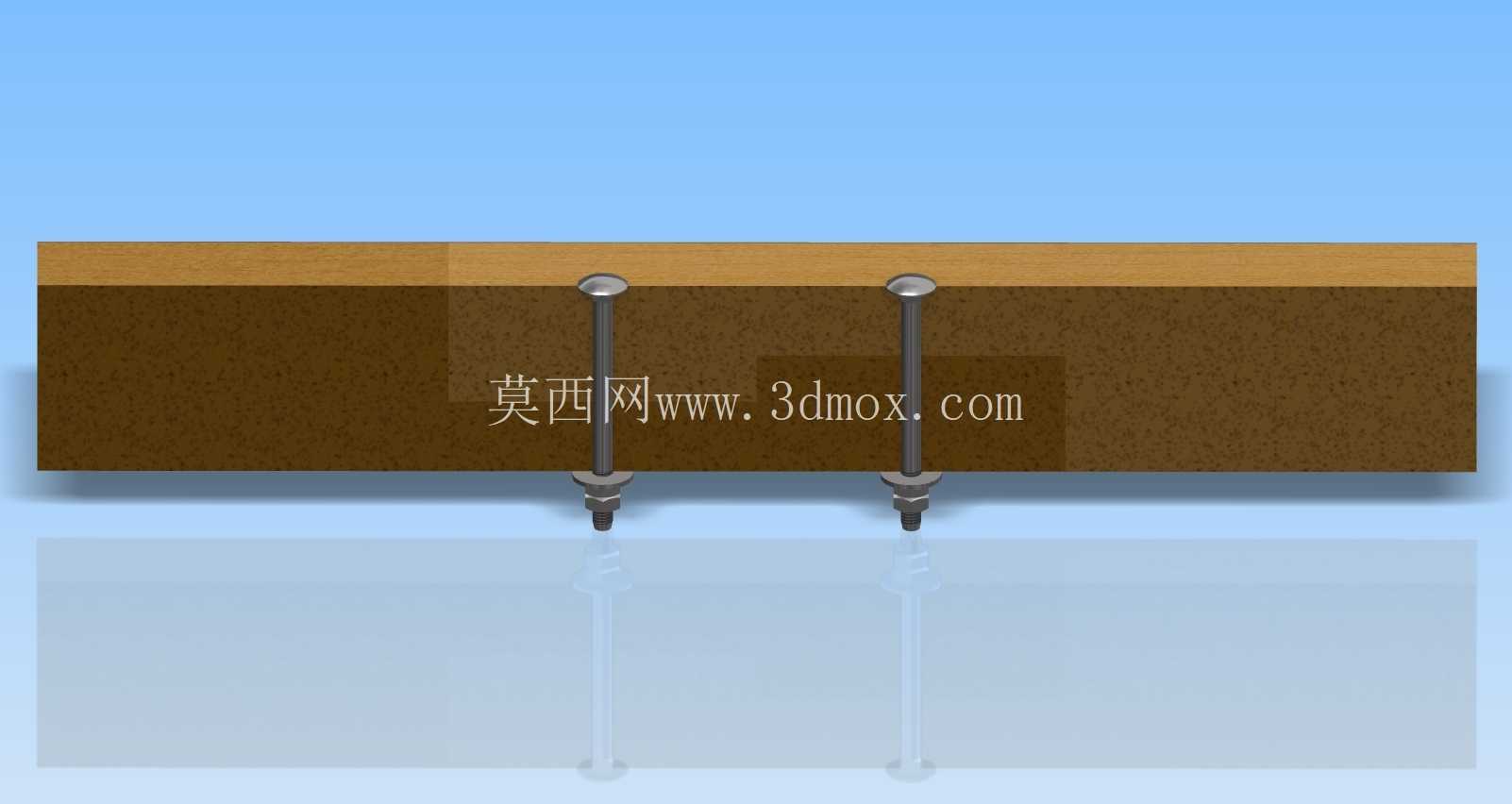

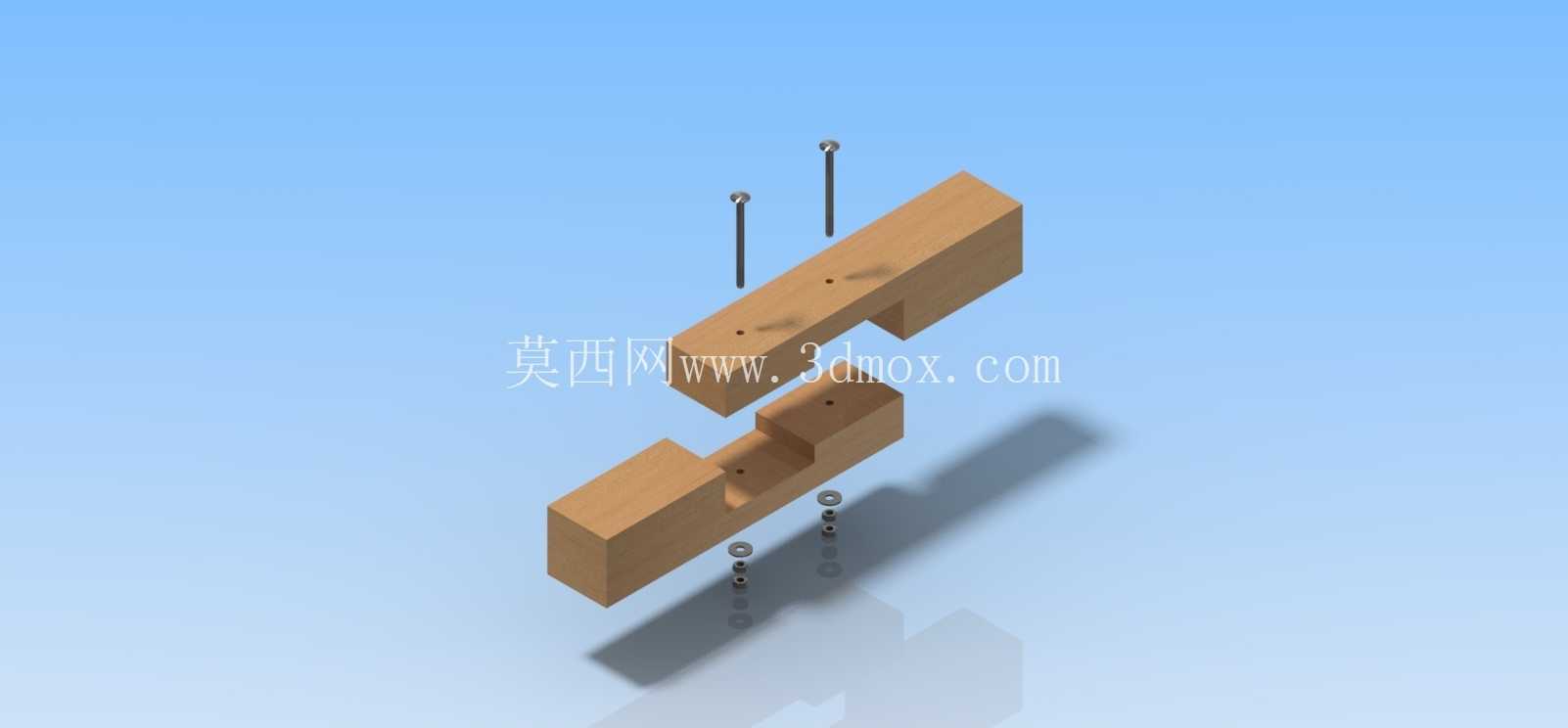

　　设计过程中优先考虑了加工便利性与装配容错性，榫头与榫槽的配合间隙预留了0.1-0.2mm的余量，既不会因为间隙过大导致拼接后晃荡，也不会因为过盈量太大造成装配时榫头劈裂，适合新手练习时反复拆装试配。紧固件选用杯头方颈螺栓搭配配套螺母，螺栓安装位做沉孔设计，装配后螺栓头完全没入木材表面，不会突出构件表面影响后续的平面打磨与饰面处理，每个拼接节点对称布置两组紧固件，锁紧后受力均匀，不会出现单侧翘起的贴合不良问题。

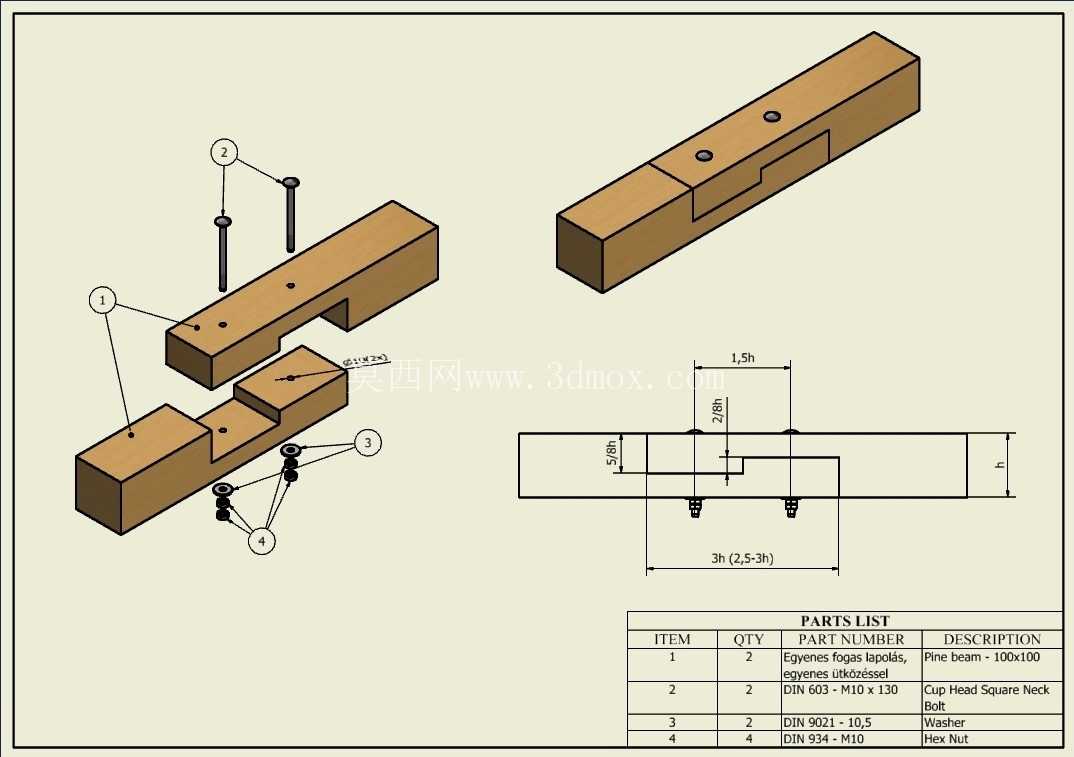

　　从尺寸边界来看，单根实木基材采用100mm×100mm截面的松木方料，拼接后整体长度控制在3h（2.5-3h）的常用比例范围，总宽度与基材宽度保持一致，整体厚度无额外凸起，安装时不需要预留额外的避让空间，可直接作为直杆类构件接入更大的木作框架中。图纸中明确标注了榫头长度、沉孔深度、螺栓安装孔位的中心距，其中榫头长度为构件截面高度的1/3，既保证足够的插接配合长度，也不会因为榫头过长导致加工时容易断裂，螺栓孔中心距构件边缘的距离大于2倍螺栓直径，避免安装时螺栓边缘撑裂木材。

　　实际使用中，这种直榫直碰结构不需要复杂的角度计算，开榫时只要保证切面平直、角度垂直，就能实现良好的贴合效果，练习过程中可以直观感受到榫接配合的公差影响、紧固件锁紧力对拼接强度的作用，也能熟悉木作加工中“拼缝严整”的基本要求，掌握木材纹理走向对开榫、装配的影响，避免逆纹加工导致的崩边、劈裂问题。不同于传统的燕尾榫、粽角榫等复杂榫接结构，这种直榫结构的加工容错率更高，适合作为木作入门的第一个实操练习项目，完成后的组件也可以直接作为简易的垫块、支撑块使用，具备实际的实用价值。结构设计上没有多余的装饰性元素，所有尺寸都围绕加工便利性、结构实用性设置，孔位布置避开了木材的节疤易裂区域，沉孔深度刚好覆盖螺栓头厚度，装配后表面平整，不需要额外的填补处理就能进行后续的打磨上漆工序。
