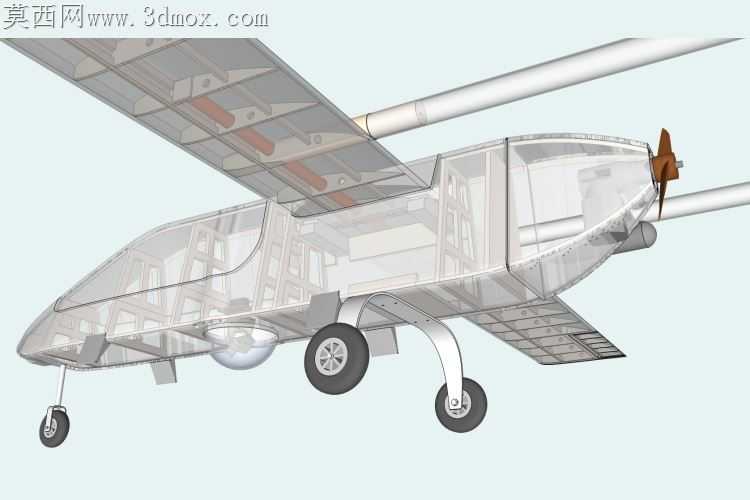

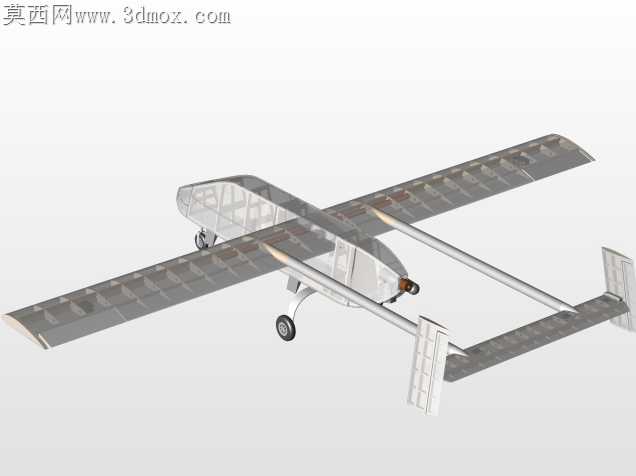

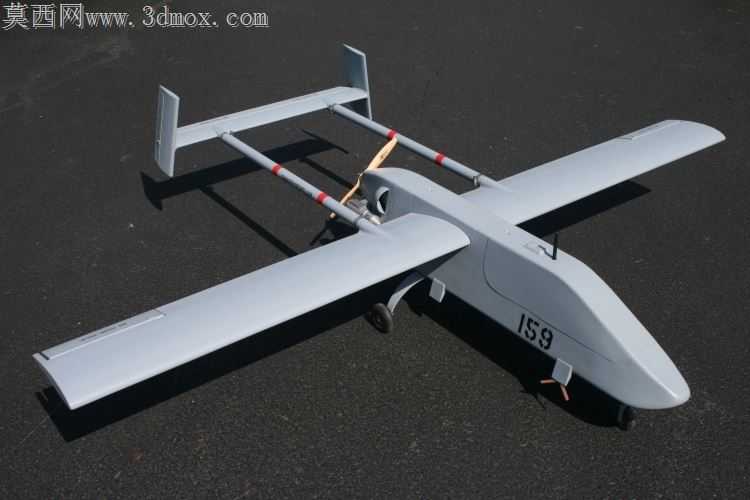

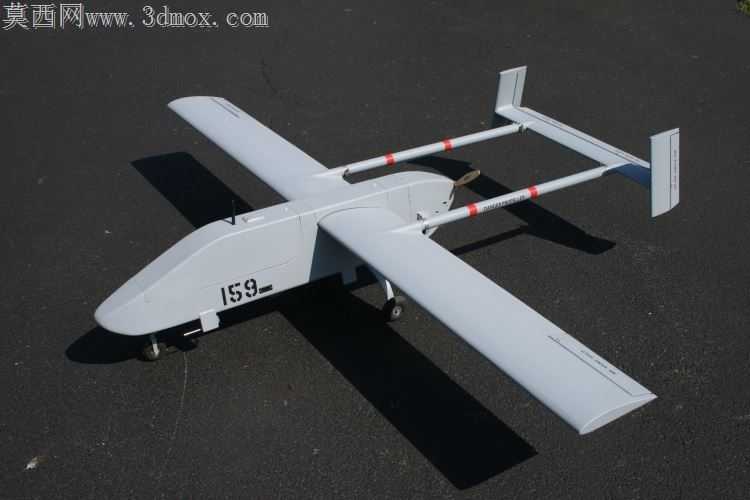

透明结构展示固定翼无人飞行器

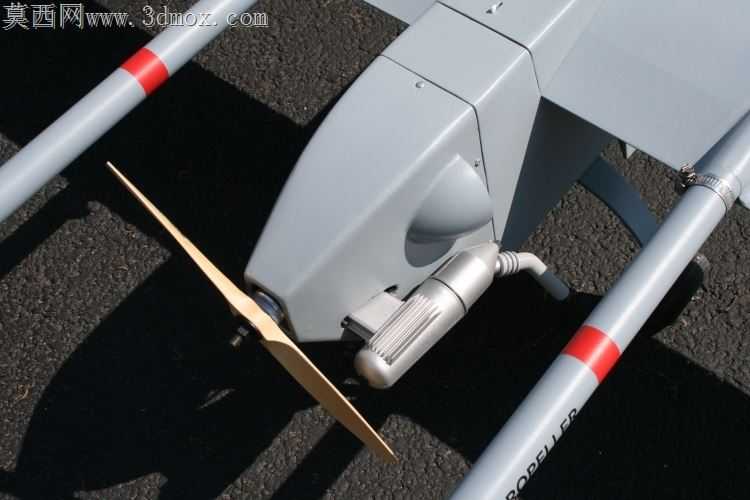

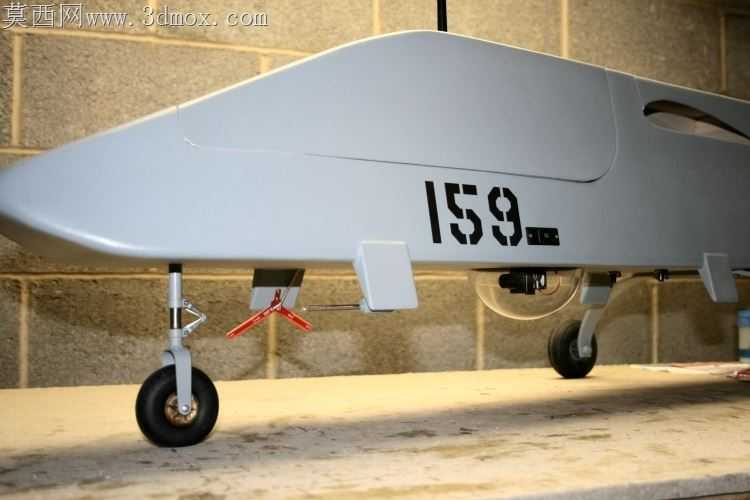

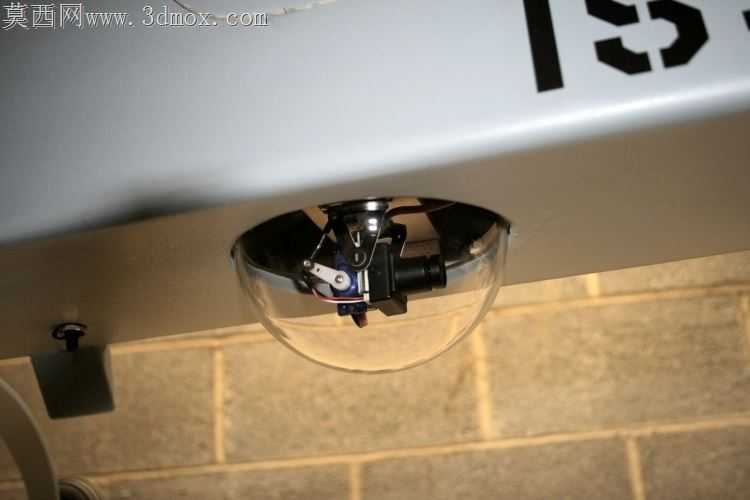

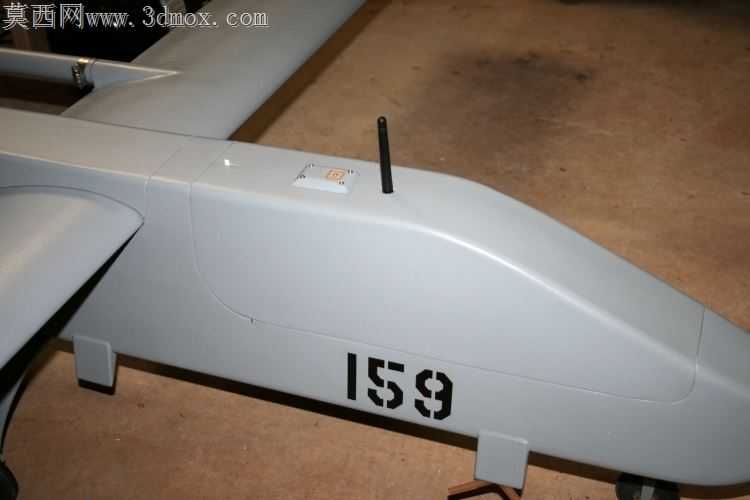

轻木固定翼航模加工时最常遇到翼梁与机身框的同轴度偏差问题，手工粘接时哪怕0.3毫米的错位，都会让机翼蒙皮张拉后产生不对称应力，飞行时出现单侧升力异常。这款模型把内部承力结构完全做了可视化呈现，能直接看到主翼梁贯穿机身中段的搭接方式，翼肋与梁的插接槽口留了0.15毫米的涂胶间隙，既不会因为间隙过大导致粘接后翼面翘曲，也不会因为公差过紧压碎轻木材质的翼肋边缘。前三点起落架的安装座直接嵌在机身前部的加强框上，摇臂式的起落架支腿做了弧度过渡，没有生硬的直角转折，降落时能分散触地瞬间的冲击载荷，避免硬着陆时安装座直接从机身框上撕裂。机头位置的螺旋桨驱动座与机身纵轴的同轴度做了对齐校准，电机安装位预留了散热间隙，不会因为长时间满功率运转导致热量堆积在透明蒙皮内部。机身下部的载荷舱做了快拆式的卡扣结构，不需要拆解主承力框就能更换搭载的设备，卡扣的配合公差控制在0.1毫米，扣合后没有旷量，不会在飞行时因为振动产生异响。透明蒙皮的边缘与机身骨架的贴合处做了压边处理，蒙皮边缘嵌入骨架的预留凹槽内，粘接后不会出现边缘起翘的问题，也能减少飞行时的蒙皮鼓动。尾翼的撑杆与机身尾部的连接座做了斜向加强，撑杆的角度刚好抵消平尾飞行时产生的下压力矩，不需要额外增加配重就能让整机重心落在设计范围内。机翼上的操纵面铰链位置做了隐藏式处理，铰链轴嵌入机翼后缘的槽内，不会突出蒙皮表面增加飞行阻力，操纵面的偏转行程也做了物理限位，避免舵量过大导致失速。
