通用原子MQ1捕食者察打一体无人机

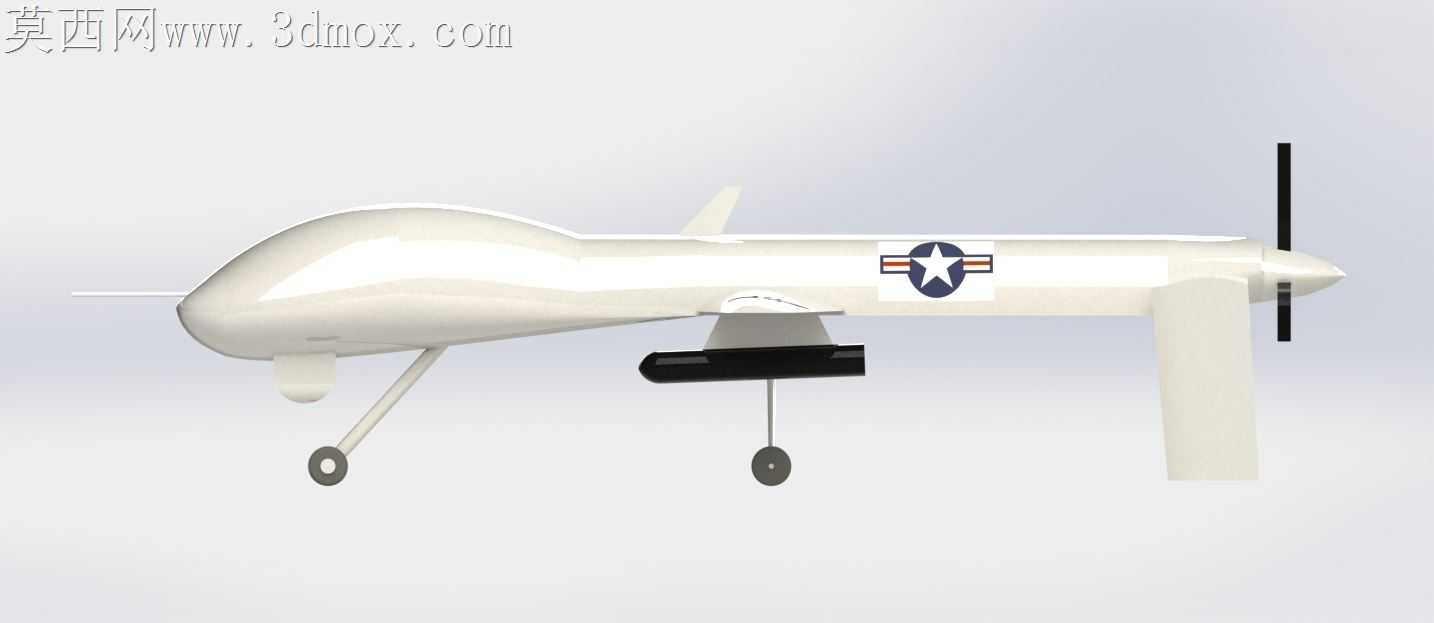

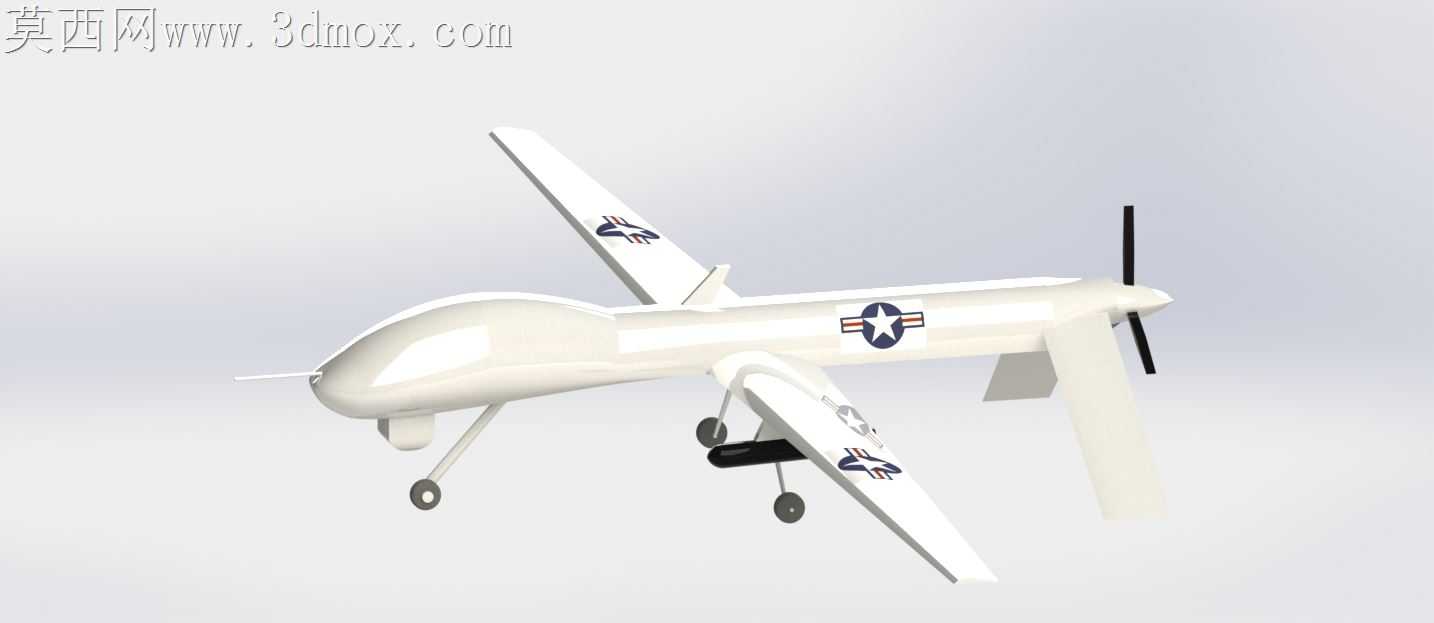

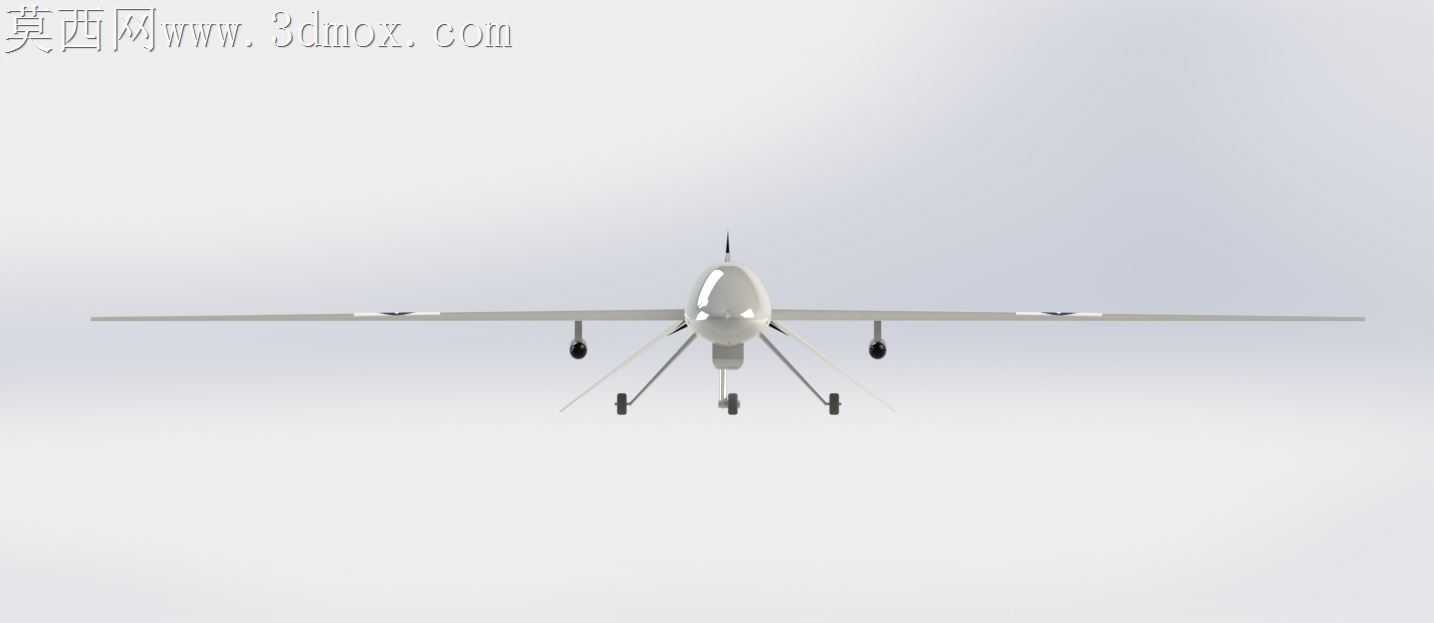

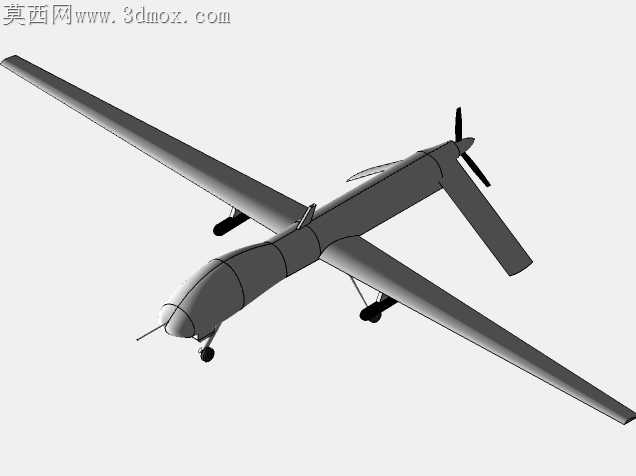

长航时固定翼无人机的曲面蒙皮加工，最容易踩的坑是翼身融合段的回弹变形，常规等厚曲面铺层在翼根过渡区会因为曲率骤变产生内应力，常温固化后边缘翘曲量常超过0.8mm，直接影响后续翼面与机身的装配同轴度。这款MQ1捕食者模型在曲面处理上特意做了变厚度蒙皮过渡，翼根衔接处的曲面曲率连续做到G2级别，铺层厚度从翼尖的1.2mm渐变到翼根的2.7mm，既保证了翼面的气动外形顺滑，又抵消了复材固化时的内应力，不用额外做定型工装就能把翘曲量控制在0.2mm以内。尾撑杆和机身的连接位置，没有采用常见的直插式定位，而是做了1:40的锥面配合结构，装配时不需要额外打定位销，靠锥面的自锁摩擦力就能固定尾撑，反复拆装的同轴度误差能控制在0.1mm以内，避免了直插结构长期使用后磨损松旷、尾翼偏移的问题。机头光电吊舱的安装座特意留了0.3mm的偏心调节余量，实际装配时可以根据吊舱的实际尺寸微调安装角度，不用反复修锉安装面，就能保证光电窗口的水平基准和机身轴线平行。起落架的摇臂转轴位置做了衬套过盈配合设计，过盈量控制在0.02mm到0.03mm之间，压装后既不会出现转轴卡滞，又能消除起落架收起放下时的旷量，避免飞行过程中起落架抖动影响飞行稳定性。尾部螺旋桨的桨叶曲面做了静平衡配重预留，每个桨叶的叶尖位置都留了1g的可调配重空间，装配时不用打磨桨叶本体就能完成静平衡调试，避免破坏桨叶的气动外形。机身侧面的任务挂架接口做了快拆式卡槽设计，挂架和机身的配合间隙控制在0.1mm，安装时只需要推入卡槽就能自动锁止，不需要额外拧紧紧固件，野外作业时更换任务载荷的效率能提升60%以上。V型尾翼的舵面转轴做了隐藏式设计，转轴和舵面的连接位置没有突出的整流鼓包，整个尾翼曲面保持连续顺滑，减少了飞行时的舵面干扰阻力。
